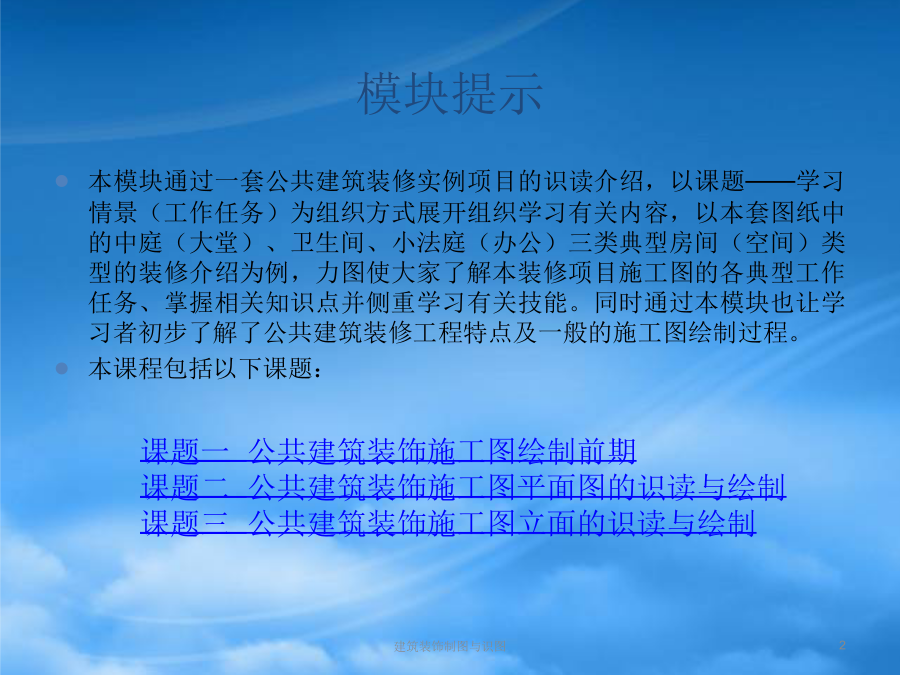

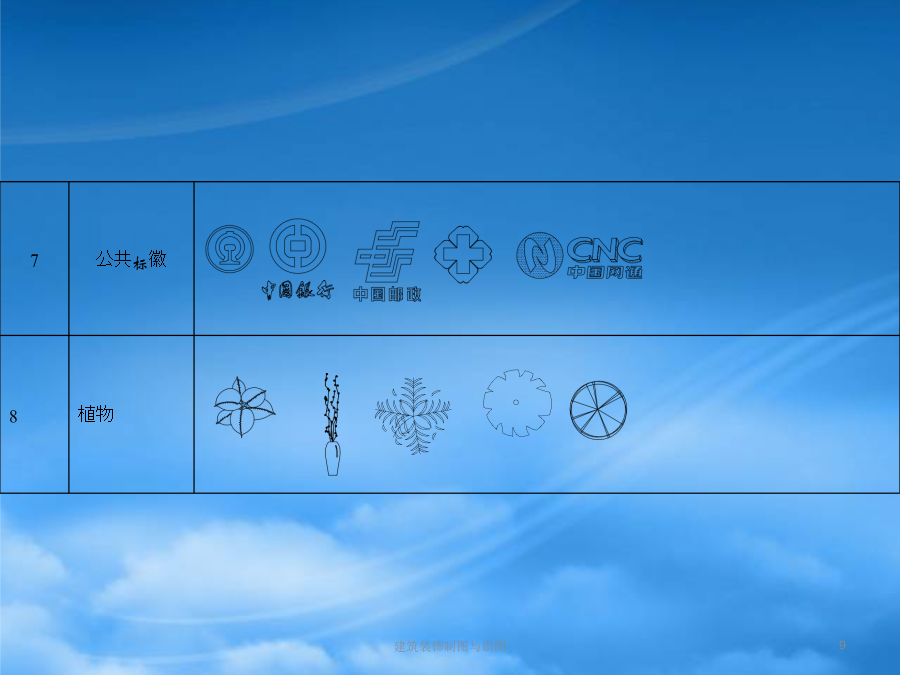

模块8公共建筑装饰施工图的识读与绘制模块提示课题一公共建筑装饰施工图绘制前期1.学习目标2.1公共建筑装饰施工图概述及特点2.2公共建筑装饰施工图一般主要内容2.3公共建筑装饰施工图常见图例本套施工图图纸目录(图8-1)工作任务二识读设计说明、材料一览表施工图图纸装饰设计说明(图8-2)装饰材料一览表(图8-3)课题二公共建筑装饰施工图平面图的识读与绘制1.学习目标2.1了解公共建筑装饰施工图平面图的形成2.2平面布置图的主要内容和绘制特点2.3多向内视符号的常见画法和表示意义2.4平面布置图的绘制步骤2.5顶棚装修平面应表达的图示主要内容及绘制步骤工作任务一识读总体平面布置图、顶棚平面图一层平面布置(图8-4)一层顶棚平面(图8-5)工作任务二识读、绘制大堂空间平面布置图、顶棚平面图中庭(大堂)平面布置图(图8-8)大堂顶棚平面图(图8-9)大堂平面布置图主要绘制过程大堂顶棚平面图主要绘制过程工作任务三识读、绘制A小法庭平面布置图、顶棚平面图小法庭平面布置图、顶棚平面的识读A小法庭平面布置图的主要绘制过程:课题三公共建筑装饰施工图立面的识读与绘制工作任务一识读、绘制大堂装修立面图大堂4装修立面(图8-14)大堂2装修立面(图8-15)大堂3装修立面(图8-15)2)顶棚剖切省略表示,按照比例绘制出4.5m一层层高控制线、3.6m二层净高控制线、②轴和⑤轴控制位置,绘制出1立面中门洞位置、楼梯台阶、栏板的投影,绘制出剖切到走廊及其线脚。3)绘制墙面线脚位置、浮雕壁画装饰灯带。4)绘制墙面砖分格线。工作任务二识读、绘制A小法庭装修立面图A小法庭3立面图(图8-16)1)确定比例为1:30,准备绘图环境。2)绘制顶棚各界面标高3m、3.2m、3.5m处的辅助控制线,简单示意吊顶形式、位置,根据平面图绘制1立面墙面的左右轮廓位置,绘制出地面180mm平台位置4)表示装饰柱详细材料分格、材质。本模块完
