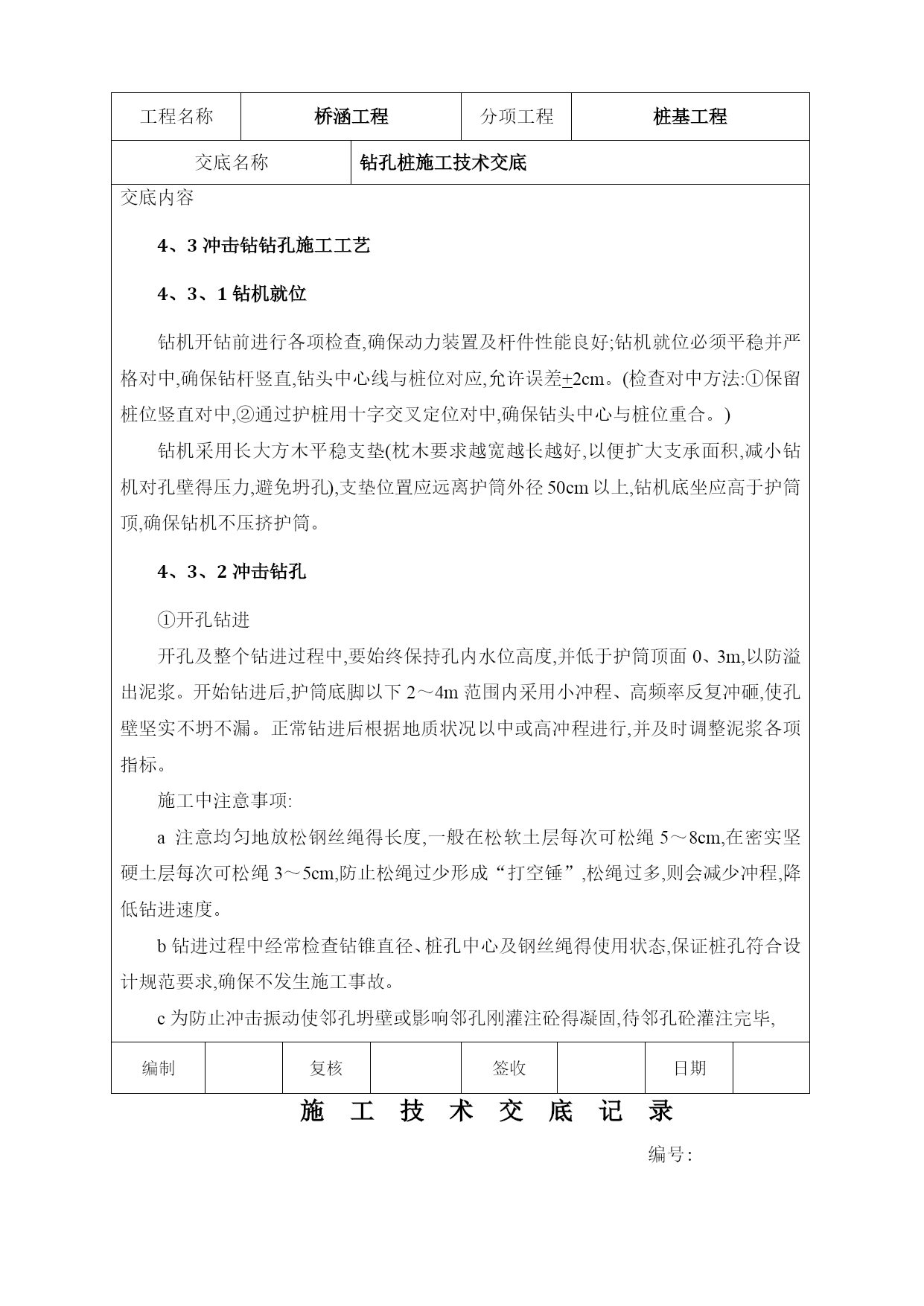

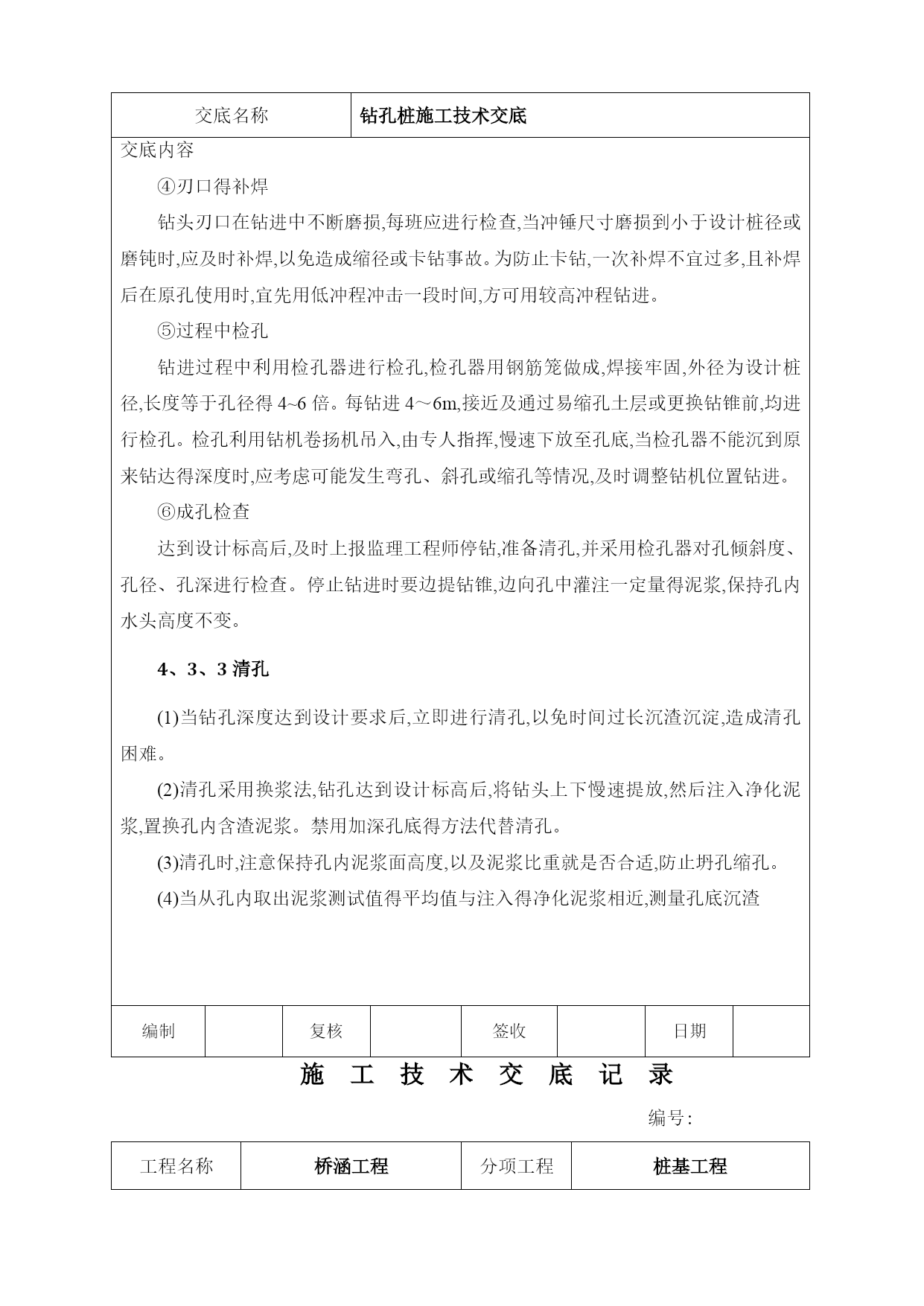

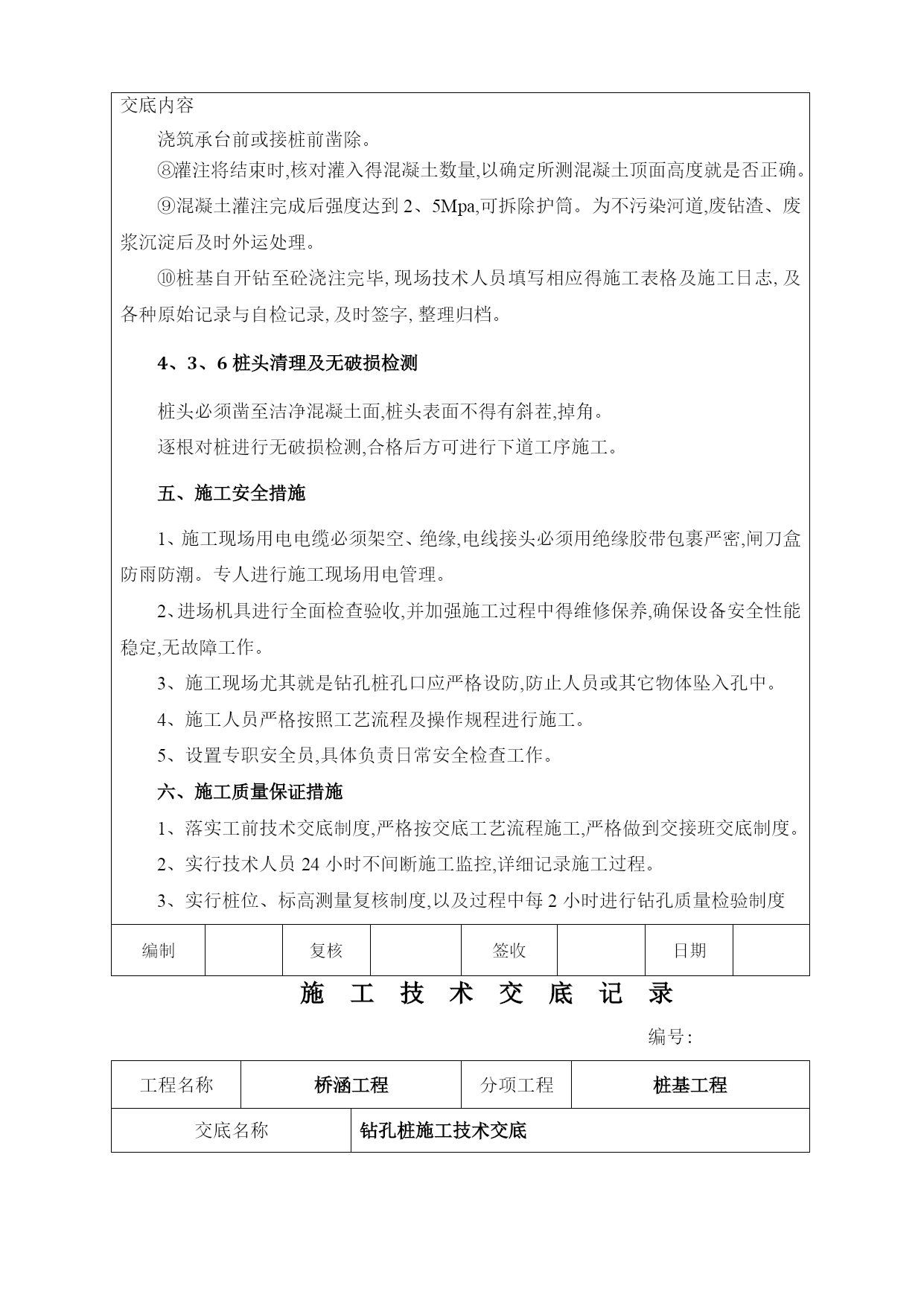

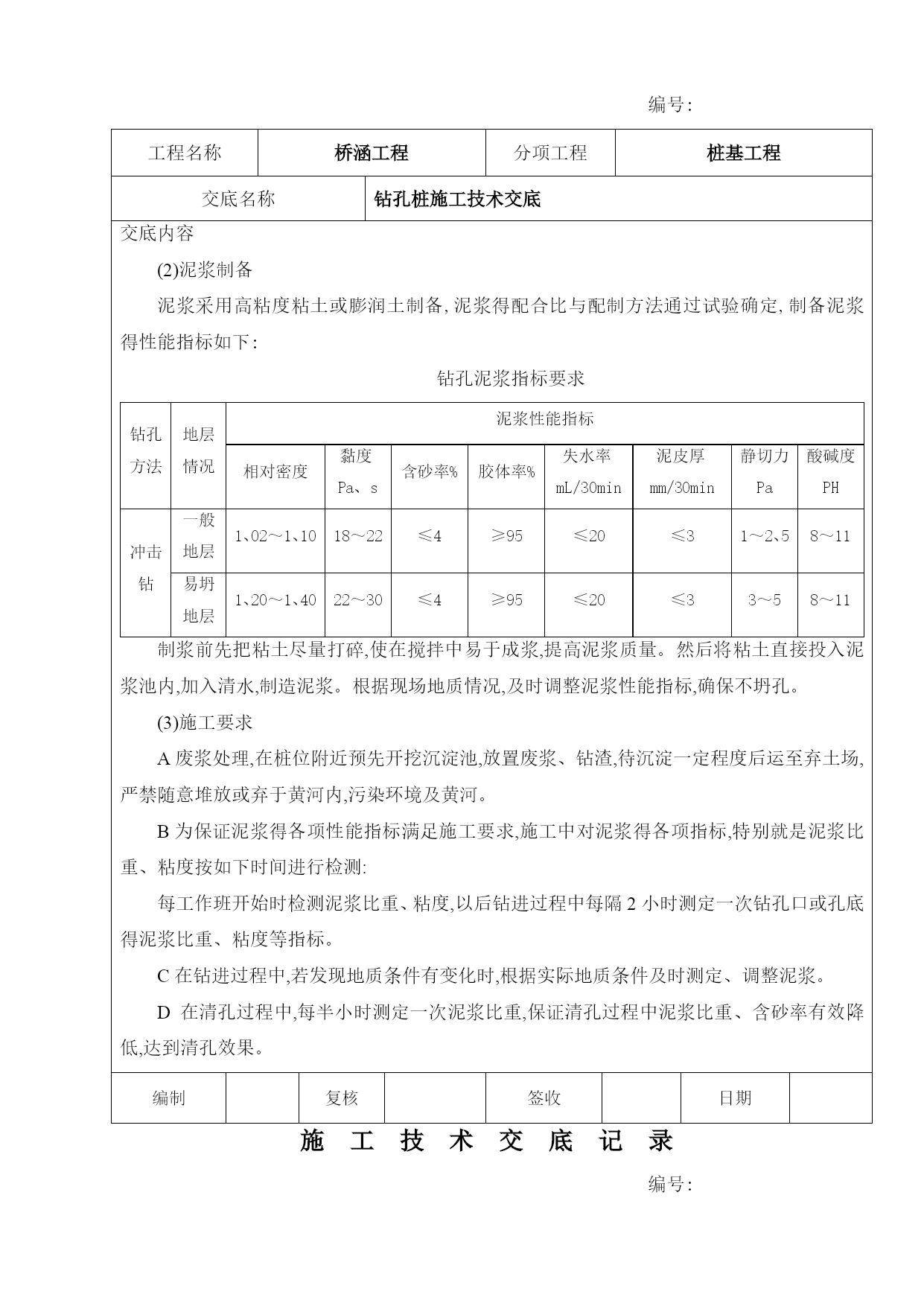

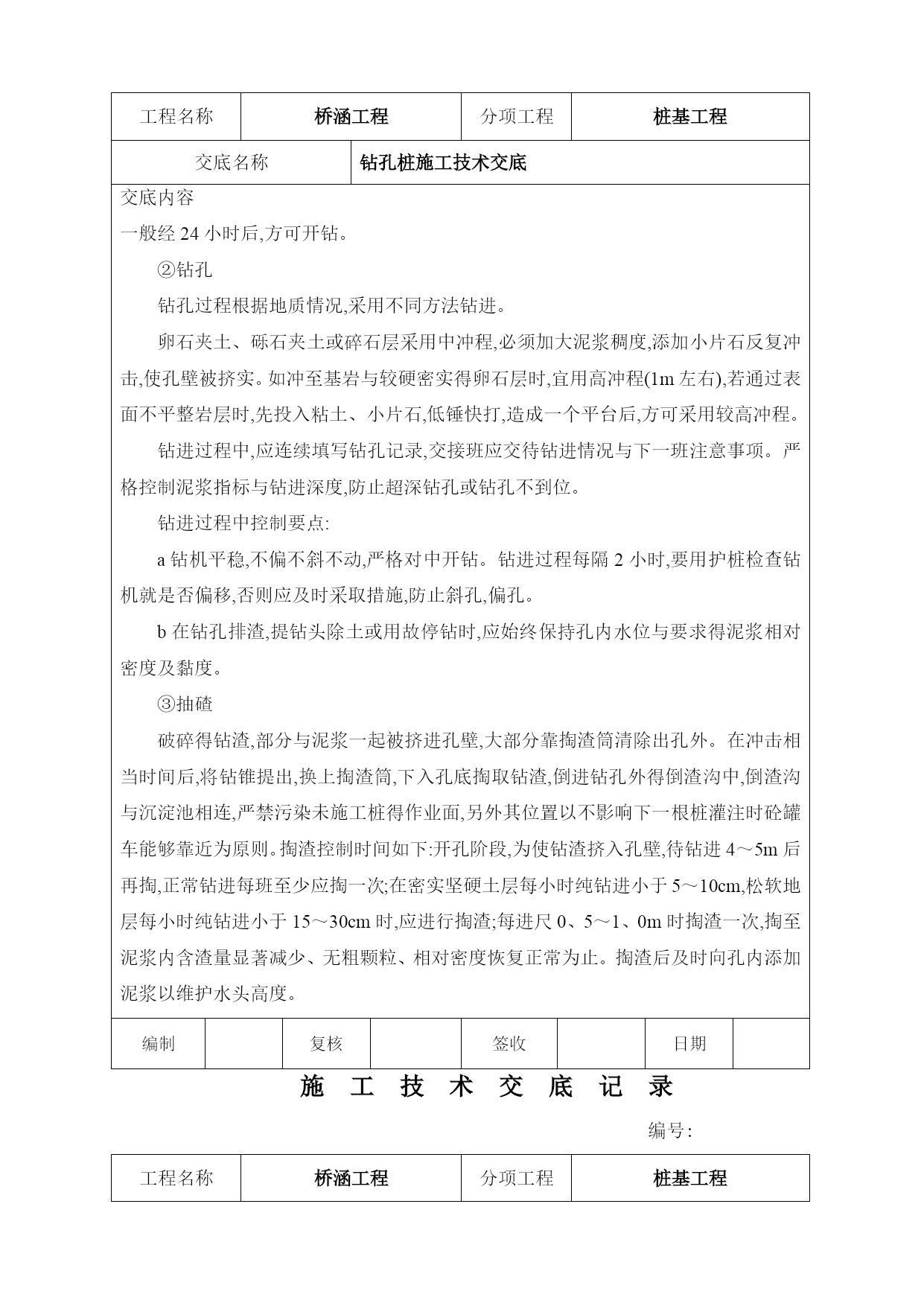

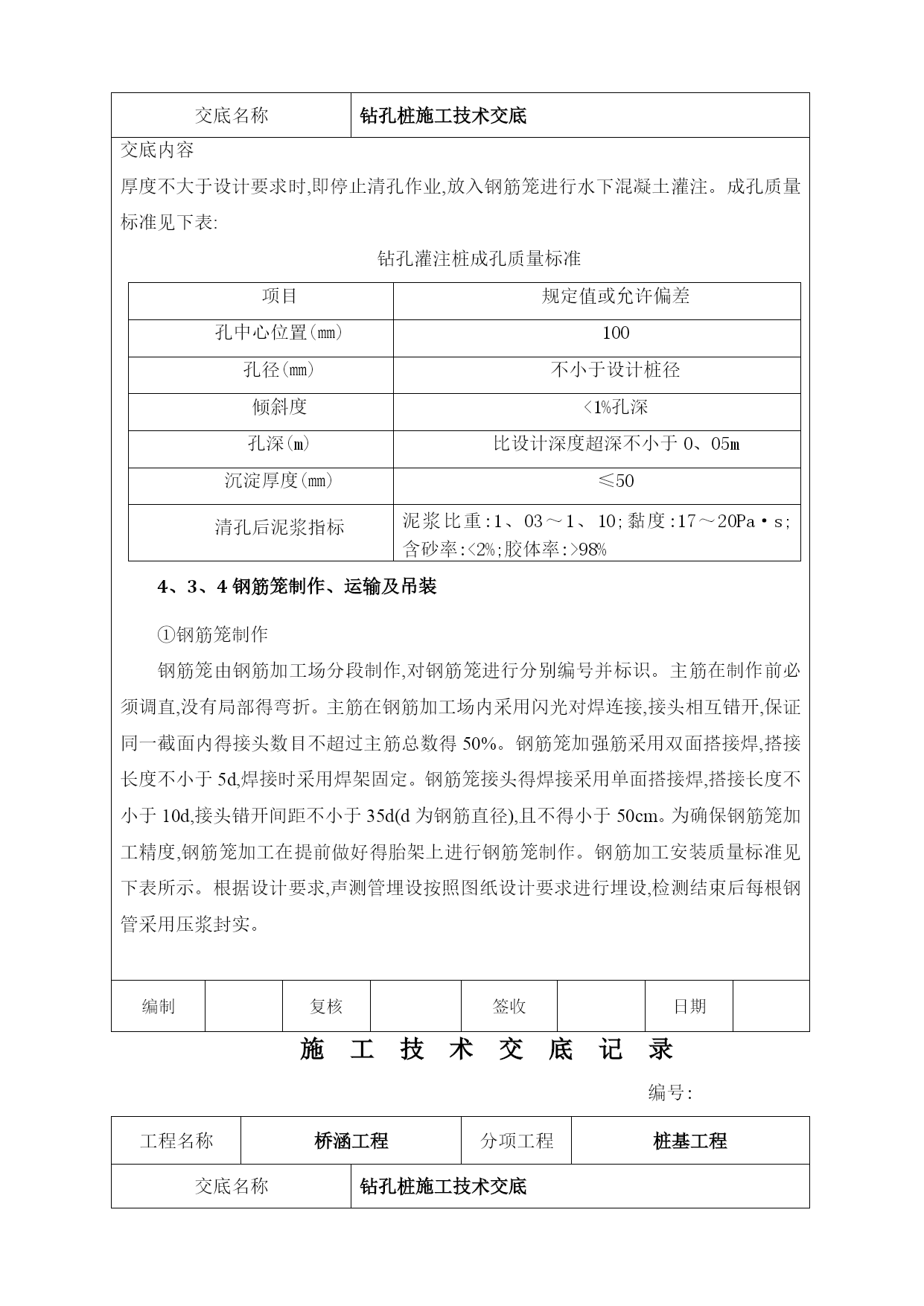

施工技术交底记录编号:工程名称桥梁工程分项工程桩基工程交底名称钻孔桩施工技术交底交底内容一、适用范围本施工技术交底适用于延安至延川高速公路LJ-20合同段K115+953黄河特大桥主桥4#~6#墩桩基冲击钻钻孔施工。二、工程概况4#墩位于陕西侧黄河岸边裸岩之上,部分桩位在山体斜坡之内,紧靠沿黄公路,4#墩桩基24根、桩径2、0m、桩长28m;5#、6#墩位于黄河河道浅滩上,需要先施工沉井后在平台上施工桩基,两墩桩基各24根、桩径均为2、0m、桩长为18m;7#墩位于山西侧黄河岸边,部分桩基位于山体斜坡之内。主桥4#~6#墩工程地质情况均为表层覆盖碎石土或卵石土,以下为强—中风化砂岩层。三、交底目得指导黄河特大桥主桥墩桩基冲击钻钻孔得施工,确保工程质量。四、施工方案根据桥位处得地质情况,钻孔桩基础均采用冲击钻机冲孔,换浆法清孔,钢筋笼集中加工、汽车吊安装,混凝土集中拌制、罐车运输、泵送、导管法水下砼灌注。4、1、钻孔桩施工工艺主要施工工艺:场地整平→桩位放样→埋设护筒→钻机就位、校正→造浆、冲孔、捞渣、取样、冲孔→第一次清孔→成孔验收→下放钢筋笼→吊装、安放导管→搭设砼浇筑平台、安装漏斗→检查沉渣厚度→必要时第二次清孔→灌注水下混凝土→拔护筒→清理桩头→无破损检测→成桩交验。编制复核签收日期施工技术交底记录编号:工程名称桥涵工程分项工程桩基工程交底名称钻孔桩施工技术交底交底内容4、2准备工作4、2、1桩位放样采用全站仪对桩中心位置进行准确放样,用木桩上钉小米钉标示各孔位中心,设置桩中心得十字护桩并记录各护桩至桩中心得平距;测量地面高程,确定钻孔深度,测好放入桩位必须复测,误差控制在5mm以内,并将计算资料与放样资料保存完好,以备核查。4、2、2护筒制作及埋设护筒采用钢护筒,直径比桩径大20cm,即护筒直径220cm。顶端高度高出原地面不小于30cm,埋设长度为2~4m。埋设护筒时采用机械挖土,人工配合埋设得方法,坑挖好后,将坑底整平,然后放入护筒,通过定位得控制桩放样,找出护筒得圆心位置,使护筒中心与钻孔中心位置重合,同时用锤球检查护筒就是否垂直,确保护筒平面位置得偏差不大于50mm,倾斜度偏差不大于1%,筒身竖直后,四周即用黏土回填,分层夯实,并随填随观察护筒,防止填土时护筒位置偏移。在护筒埋设好后,在顶部焊加强筋与吊耳且开出水口。4、2、3泥浆制备(1)泥浆得作用:=1\*GB3①护壁作用,防渗、防水帷幕。以孔内高于地下水位得泥浆得侧压力平衡孔壁土压力与孔周水压力,抵抗孔周水渗入孔内,维持孔壁稳定。=2\*GB3②悬浮土渣,携带土渣出桩孔。不使土渣沉入孔底造成钻孔困难、影响桩底沉渣厚度。编制复核签收日期施工技术交底记录编号:工程名称桥涵工程分项工程桩基工程交底名称钻孔桩施工技术交底交底内容(2)泥浆制备泥浆采用高粘度粘土或膨润土制备,泥浆得配合比与配制方法通过试验确定,制备泥浆得性能指标如下:钻孔泥浆指标要求钻孔方法地层情况泥浆性能指标相对密度黏度Pa、s含砂率%胶体率%失水率mL/30min泥皮厚mm/30min静切力Pa酸碱度PH冲击钻一般地层1、02~1、1018~22≤4≥95≤20≤31~2、58~11易坍地层1、20~1、4022~30≤4≥95≤20≤33~58~11制浆前先把粘土尽量打碎,使在搅拌中易于成浆,提高泥浆质量。然后将粘土直接投入泥浆池内,加入清水,制造泥浆。根据现场地质情况,及时调整泥浆性能指标,确保不坍孔。(3)施工要求A废浆处理,在桩位附近预先开挖沉淀池,放置废浆、钻渣,待沉淀一定程度后运至弃土场,严禁随意堆放或弃于黄河内,污染环境及黄河。B为保证泥浆得各项性能指标满足施工要求,施工中对泥浆得各项指标,特别就是泥浆比重、粘度按如下时间进行检测:每工作班开始时检测泥浆比重、粘度,以后钻进过程中每隔2小时测定一次钻孔口或孔底得泥浆比重、粘度等指标。C在钻进过程中,若发现地质条件有变化时,根据实际地质条件及时测定、调整泥浆。D在清孔过程中,每半小时测定一次泥浆比重,保证清孔过程中泥浆比重、含砂率有效降低,达到清孔效果。编制复核签收日期施工技术交底记录编号:工程名称桥涵工程分项工程桩基工程交底名称钻孔桩施工技术交底交底内容4、3冲击钻钻孔施工工艺4、3、1钻机就位钻机开钻前进行各项检查,确保动力装置及杆件性能良好;钻机就位必须平稳并严格对中,确保钻杆竖直,钻头中心线与桩位对应,允许误差+2cm。(检查对中方法:①保留桩位竖直对中,②通过护桩用十字交叉定位对中,确保钻头中心与桩位重合。)钻机采用长大方木平稳支垫(枕木要求越宽越长越好,以便扩大支承面积,减小钻机对孔壁得压力,避免坍孔),支垫位置应远离护筒外径50
