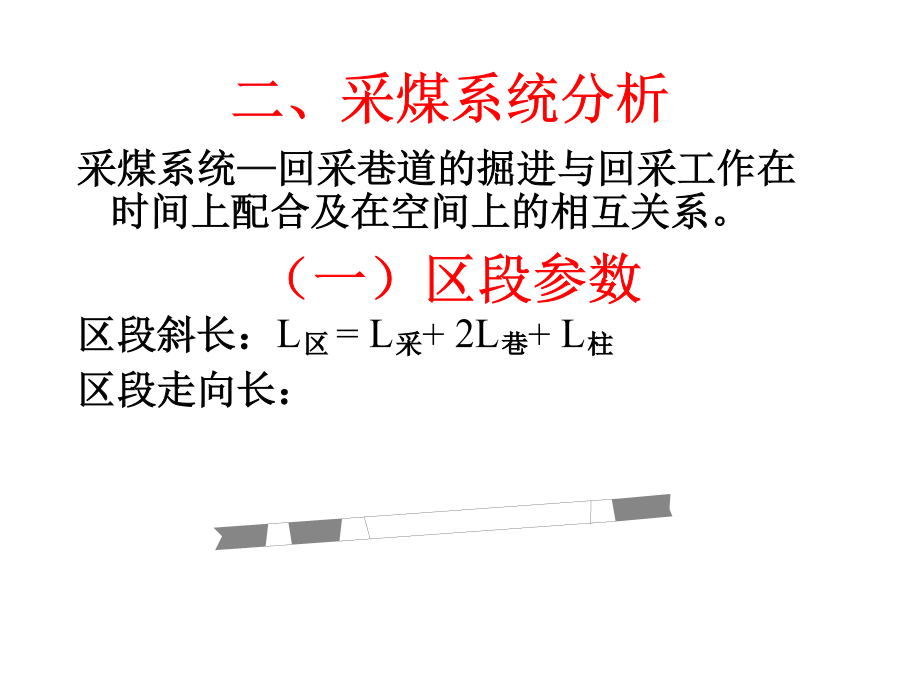

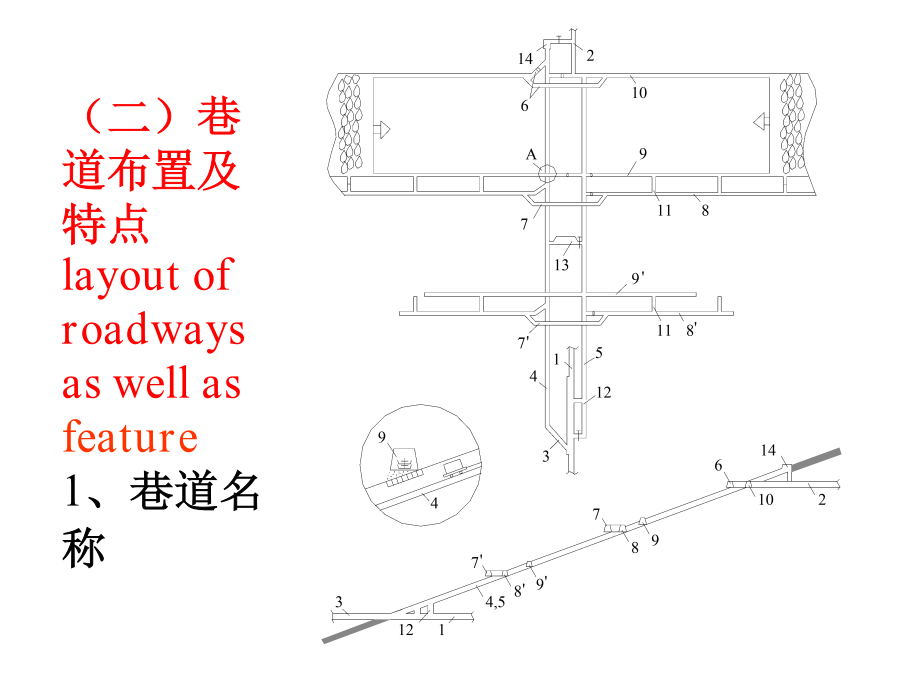

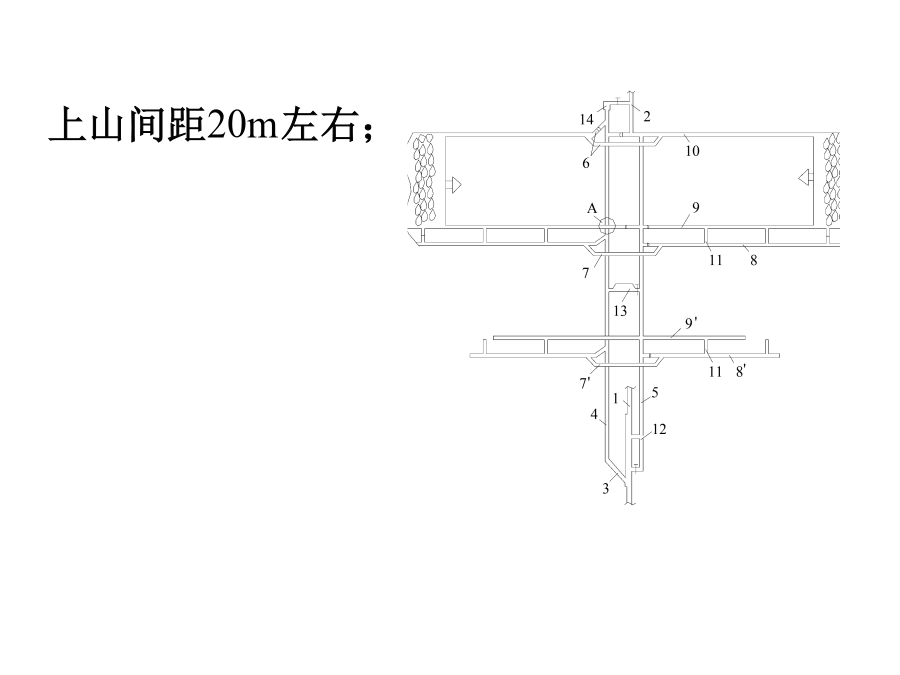

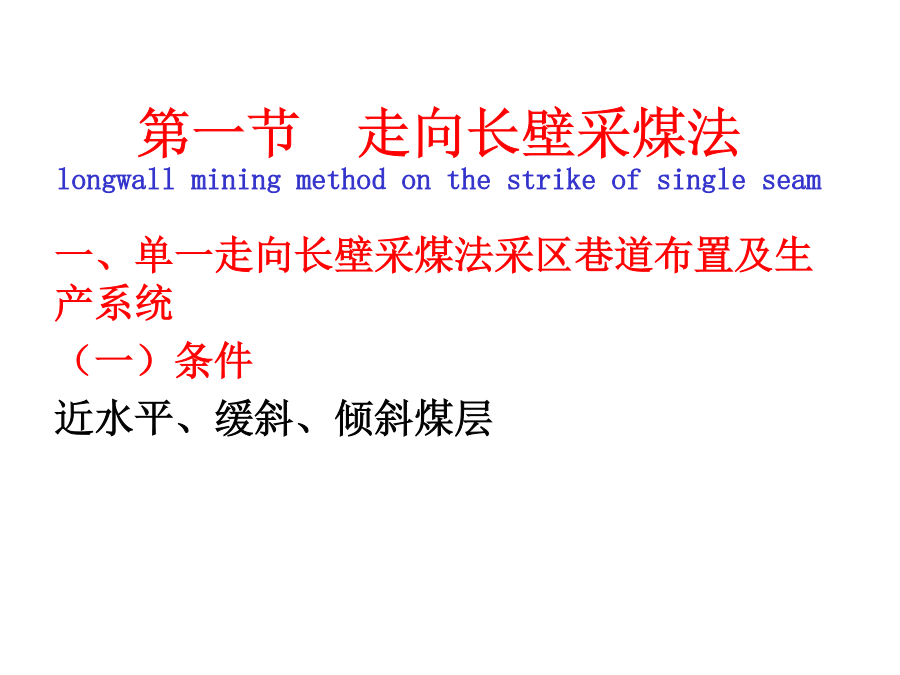

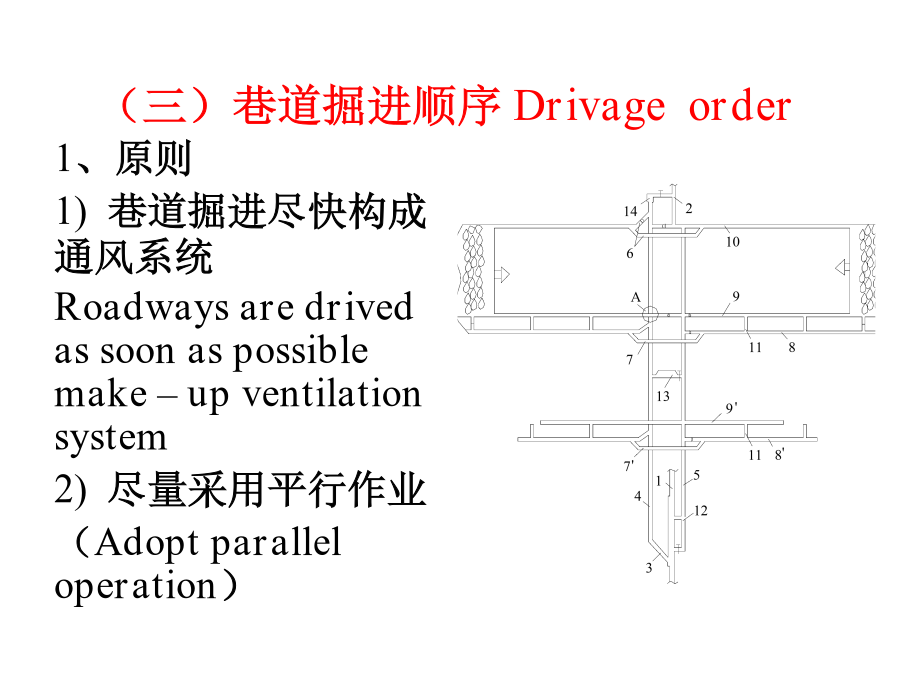

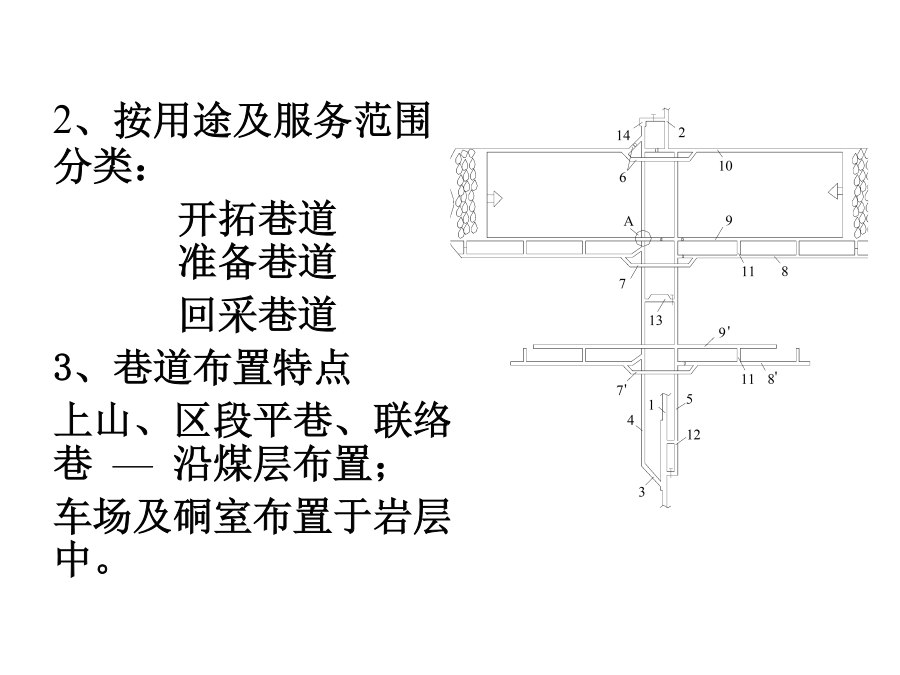

第九章单一长壁采煤法第一节走向长壁采煤法longwallminingmethodonthestrikeofsingleseam（二）巷道布置及特点layoutofroadwaysaswellasfeature1、巷道名称2、按用途及服务范围分类：开拓巷道准备巷道回采巷道3、巷道布置特点上山、区段平巷、联络巷—沿煤层布置；车场及硐室布置于岩层中。（三）巷道掘进顺序Drivageorder上山间距20m左右；区段煤柱815m；下区段回风平巷超前本区段运输平巷100150m；联络巷间距100200m。（四）主要生产系统（五）构成采区生产系统的巷道类型（或采区巷道布置的基本规律）二、采煤系统分析区段斜长：区段走向长（二）区段平巷的坡度和方向轨道要求：i、坡度i=35‰，有时610‰，以利于矿车运输、流水；ii、能适应弯道，1t矿车，R>6m，>1.5t矿车，R>9miii、轨距与全矿一致（3）施工措施：轨道要求巷道按腰线沿煤层走向掘进。两端安绞车时也可以按中线掘进，分段取值。2）区段运输平巷（机巷）运输机要求:能适应上下坡度变化；胶带机向上≯17o向下≯15o断面符合运输、通风、行人安全等要求；既要沿煤层掘进，又要求直，巷道必定不平；方案一：挂中线掘进；方案二：分段挂中线取直。方案一：A—B—C—D—E直线，挂中线掘进。（i）上下起伏变化大，C、E点最低，达1.0m;（ii）低点积水；泵排水；方案二：A—F—G—H，分段挂中线取直。（i）坡度缓和，相差(0.5m)；（ii）低点积水，用水泵排出；（iii）折点少，占用设备少，每段宜用一台输送机。（3）施工措施：定向取直或分段取直，挂中线掘进。普采、炮采—轨巷按腰线施工；机巷按中线分段取直。如采用双巷布置方式，要求：双巷（上区段机巷、下区段轨巷）一次掘出，且轨巷超前机巷：i、超前探清煤层沿走向的变化情况，确定机巷转折点，为机巷定向取直，保证施工质量；ii、机巷低洼处泄水（通过联络巷泄水）2、综采工作面区段平巷布置2）一般综采工作面机巷、风巷布置3）特殊推进长度大的综采面设中切眼布置（1）中切眼—在采面推进方向走向中部开掘、连通机巷、风巷的联络巷。（2）中切眼位置——根据采面连续推进长度及设备性能，避开应力集中区，选择围岩稳定、无淋水的地段。与区段平巷交角为85O左右为宜。通过中切眼方法（三）区段平巷单、双巷布置方式区段平巷双巷布置2、一条半巷布置3、单巷布置4、高沼矿设瓦斯尾巷的双巷布置（四）单工作面与双工作面布置2、上、下采面错距：一般5m，木垛维护。3、优、缺点及适用：优点—减少平巷掘进量和维护量；采出率高；占用设备少；生产集中；管理方便。缺点—上、下采面交接处难维护。适用：非综采工作面；顶板中等稳定以上；瓦斯少。（五）工作面回采顺序2、采面前进式Fig.9-7（b），采面由采区上山附近向采区边界方向回采，区段平巷沿空留巷。工作面回采顺序工作面回采顺序（六）区段间无煤柱开采的回采巷道布置沿空留巷沿空掘巷2)沿空掘巷时回采面接替顺序单面保持采区产量，区段顺序接替（2）沿空掘巷区段顺序接替（七）采场通风方式与回采巷道布置2、通风方式通风方式通风方式通风方式（八）地质构造影响时区段平巷布置第二节倾斜长壁采煤法longwallminingtothediportotherise一、单一倾斜长壁采煤法采煤系统2、巷道布置特点（二）掘进顺序（三）生产系统实例二、倾斜长壁采煤系统分析仰斜开采与俯斜开采（二）单工作面与双工作面（singleanddoublefaces）（三）前进式、后退式与混合式采面前进式、后退式与混合式回采采面前进式、后退式与混合式回采（四）主要巷道类型（五）运输系统问题三、矿压显现及支护特点煤层倾角对顶板稳定性影响仰采与俯采四、回采工艺特点回采工艺特点五、倾斜长壁采煤法评价及适用条件倾斜长壁采煤法优点倾斜长壁采煤法缺点（二）倾斜长壁采煤法适用条件（三）倾斜长壁与走向长壁采煤法的异同第三节大采高一次采全厚采煤法大柳塔矿大采高一次采全厚采煤法3、采煤工艺特点：4、适用条件第四节单一走向长壁采煤法的应用思考题思考题
