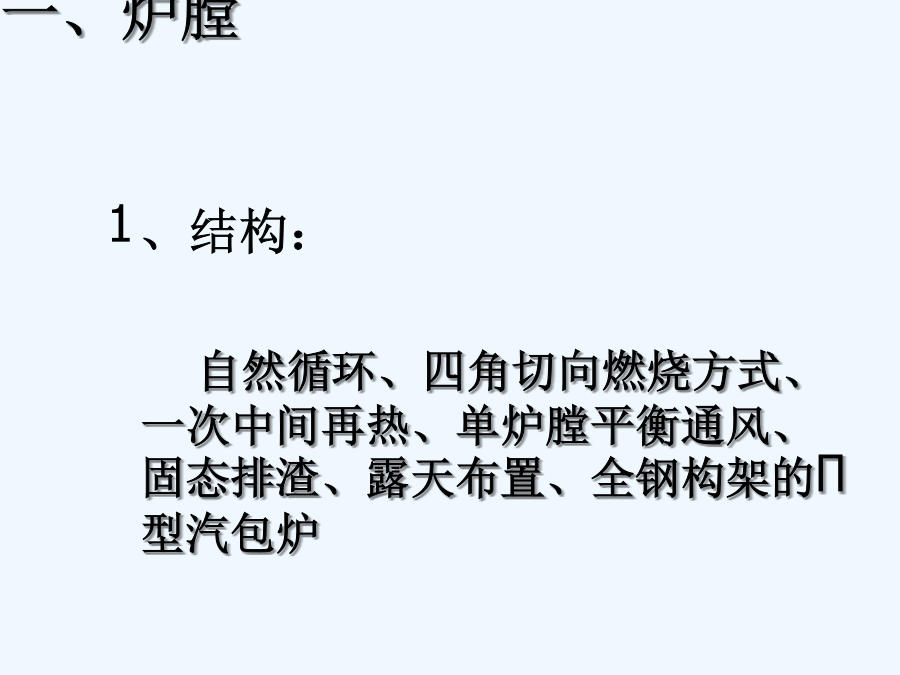

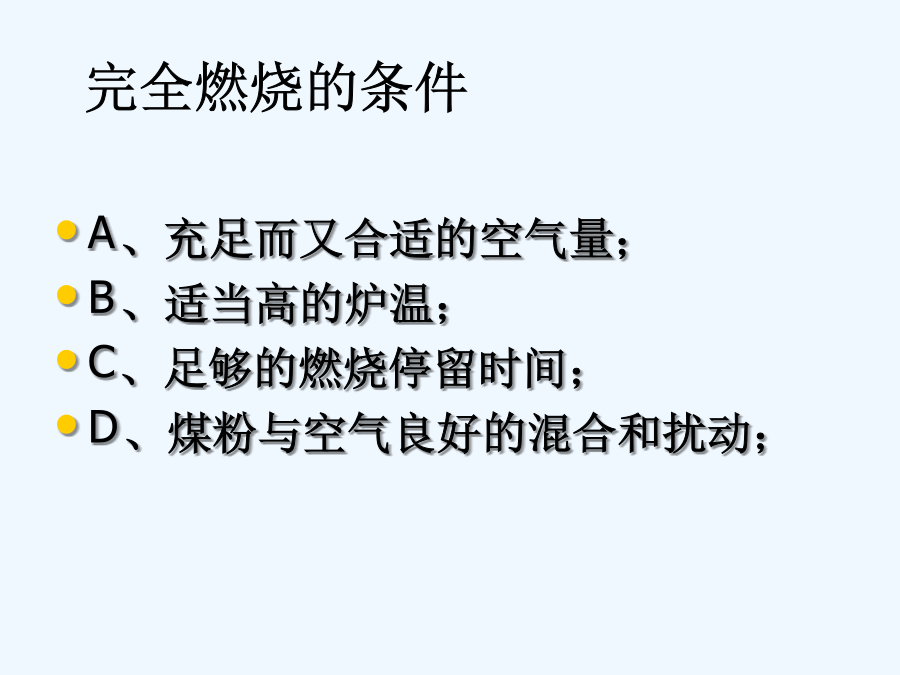

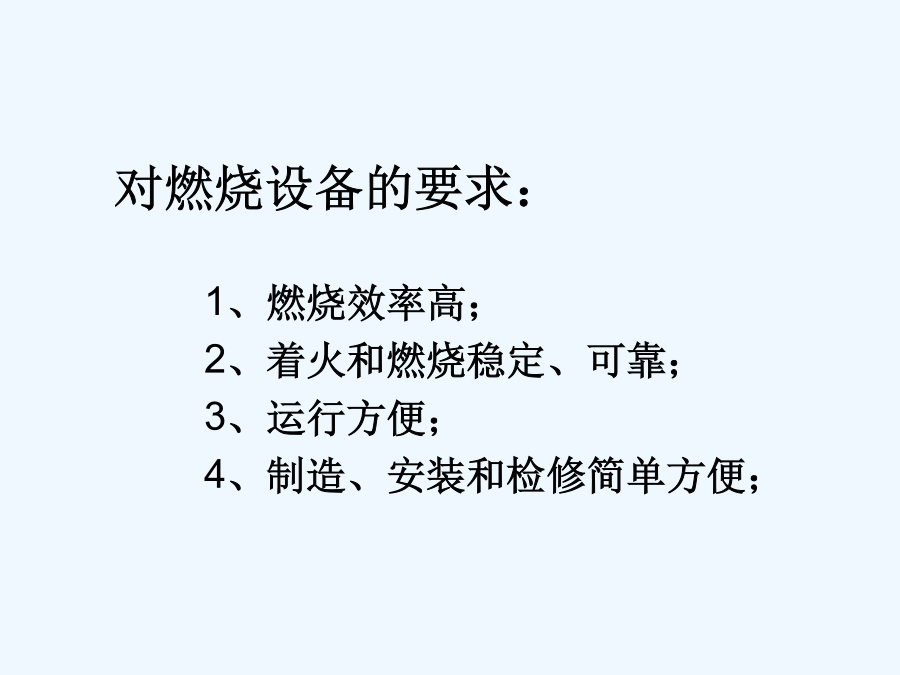

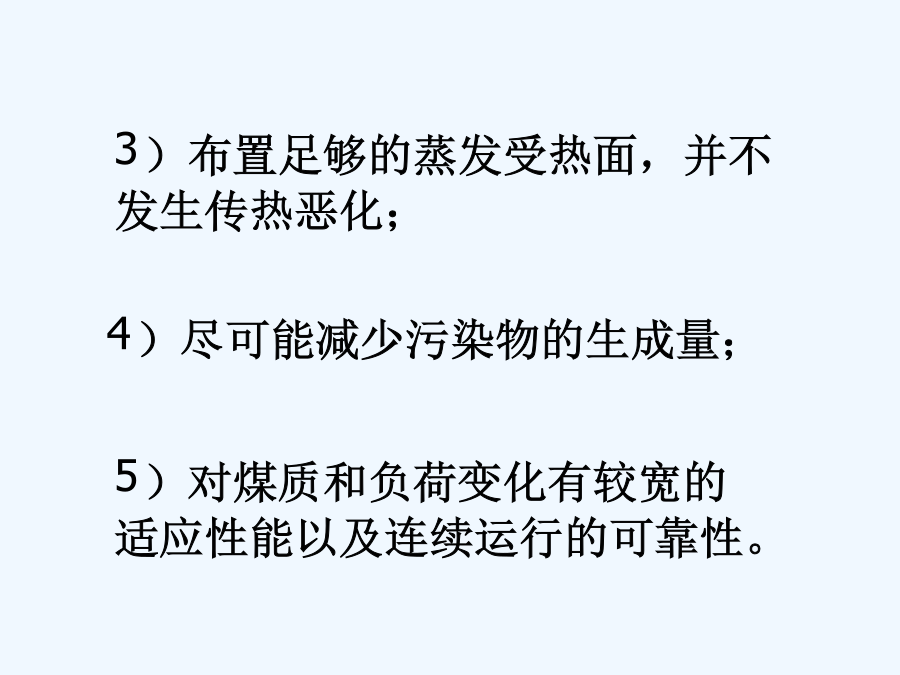

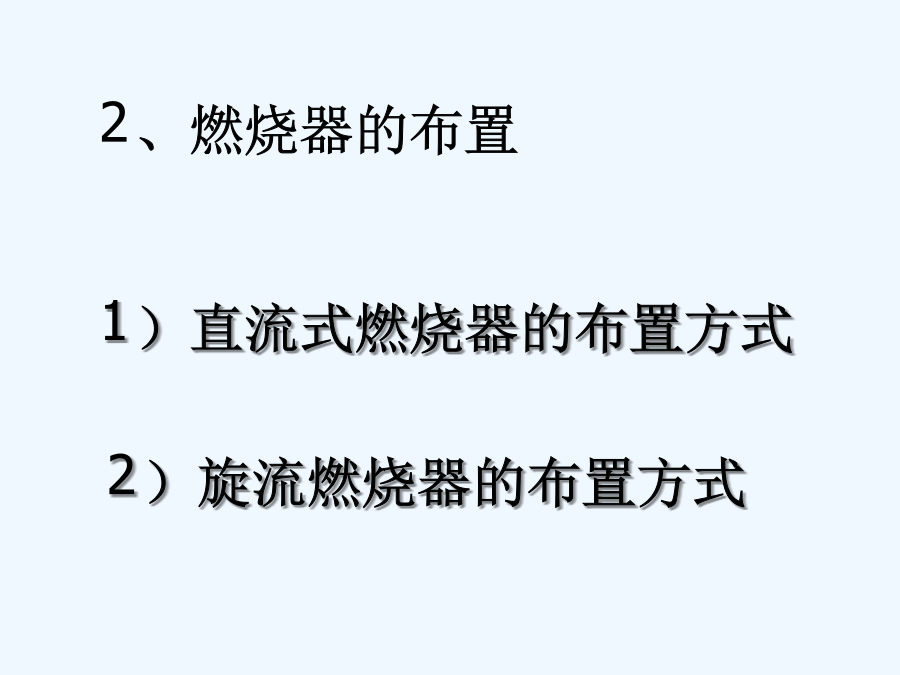

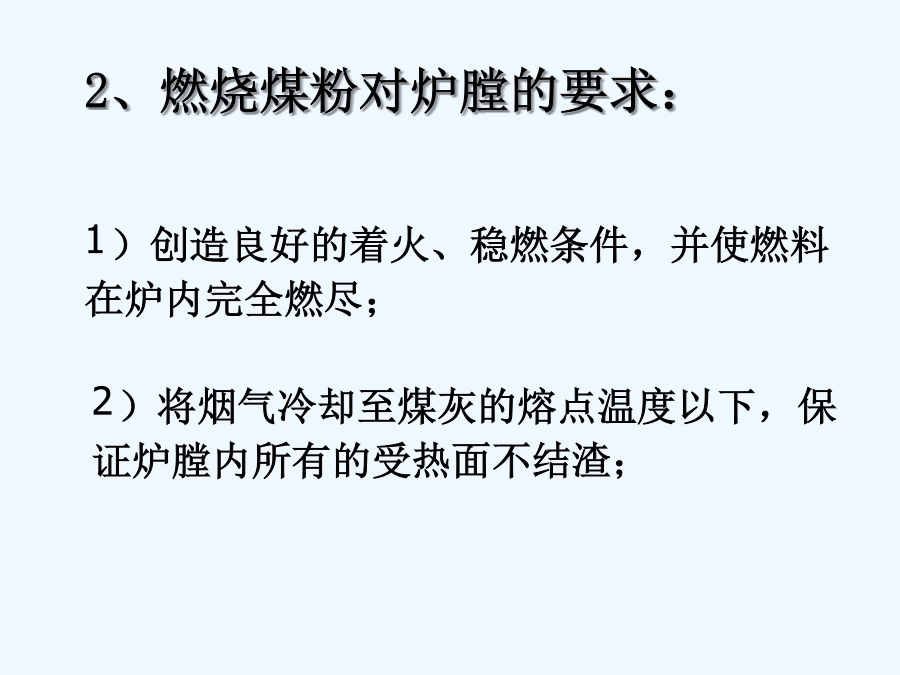

锅炉的燃烧系统燃烧设备对燃烧设备的要求：1、燃烧效率高；2、着火和燃烧稳定、可靠；3、运行方便；4、制造、安装和检修简单方便；A、充足而又合适的空气量；B、适当高的炉温；C、足够的燃烧停留时间；D、煤粉与空气良好的混合和扰动；一、炉膛2、燃烧煤粉对炉膛的要求：3）布置足够的蒸发受热面，并不发生传热恶化；大家有疑问的，可以询问和交流1、作用：2、燃烧器的布置1）直流式燃烧器的布置方式2）旋流燃烧器的布置方式：(a)前墙布置(b)两面墙布置(c)半开炉膛对冲(d)炉底布置（e）炉顶布置(b-1)两面墙交错布置(b)两面墙交错布置3、直流式煤粉燃烧器wx=0Wxxθw0wm初始段基本段x2）直流煤粉燃烧器的类型（1）均等配风直流式燃烧器适用于燃烧容易着火的煤，如烟煤、褐煤等。这类燃烧器的一、二次风喷口通常交替间隔排列，相邻两个喷口的中心间距较小，称为均等配风直流燃烧器。均等配风直流燃烧器（2）一次风集中布置的分级配风直流式燃烧器特点：几个一次风喷口集中布置在一起，一、二次风喷口中心间距较大，如图所示。由于一次风中携带的煤粉着火比较困难，一、二次风的混合过早，会使火焰温度降低，引起着火不稳定。为了维持煤粉火焰的稳定着火，希望推迟煤粉气流与二次风的混合，所以将二次风分为先后两批送入着火后的煤粉气流中。3）、四角布置直流燃烧器的工作原理（2）煤粉气流着火的热源不仅来自卷吸热烟气和邻角火焰的撞击，而且还来自炉内高温火焰的辐射加热，但着火的主要热源来自卷吸加热，约占总着火热源的60～70%。（3）煤粉气流在正常燃烧时，一般在距离喷口0.3～0.5米处开始着火，在离开喷口1～2米的范围内，煤粉中大部分挥发分析出并烧完，此后是焦炭和剩余挥发份的燃烧，需要延续10～20米甚至更长的距离。当燃料到达炉膛出口处时，燃料中98％以上的可燃物可以完全燃尽。四角切圆燃烧4）四角切圆燃烧锅炉的残余旋转5）四角切圆燃烧的气流偏斜及切圆直径（1）气流偏斜问题（2）切圆直径但是，切圆直径过大，会带来下述的问题：6）一次风与二次风（2）一次风速（3）一次风温（4）二次风量和风速（5）二次风温7）摆动式燃烧器摆动式燃烧器一般适用于燃烧烟煤，也可燃烧较易着火的贫煤，但不适用于燃烧难着火的无烟煤、贫煤、劣质烟煤。摆动式燃烧器的摆动机构8）水平浓淡燃烧器浓淡燃烧器利用离心力或惯性力将一次风煤粉气流分成富粉流和贫粉流两股气流，分别通过不同喷口进入炉膛内燃烧。这样，不仅实现强化着火在技术上简单易行，还可避免热回流强度带来的弊端。这样燃烧器有较宽的煤种适应性，不仅用于燃用高灰分劣质烟煤和高水分褐煤，也用于燃用无烟煤和贫煤。CE公司直流式煤粉燃烧器浓淡燃烧器原理2.富粉流中燃料在过量空气系数远小于1的条件下燃烧，贫粉流中燃料则在过量空气系数大于或接近1的条件下燃烧，两股气流合起来使燃烧器出口的总过量空气系数仍保持在合理的范围内。水平浓淡煤粉燃烧器的原理3.浓淡分离原理4.稳燃原理富粉流着火后，为贫粉流提供了着火热源，后者随之着火，整个火炬的燃烧稳定性增强，从而扩大了锅炉不投油助燃的负荷调节范围及煤种适应性。水平浓淡煤粉燃烧器的原理5.减少污染6.防止结渣对于浓淡型煤粉燃烧器，将一次风煤粉气流沿水平方向进行浓淡分离，淡煤粉气流位于背火侧，即水冷壁一侧，使水冷壁附近煤粉浓度降低，氧浓度提高，还原性气氛水平下降，提高了灰粒的熔化温度，可减少炉膛结渣的可能性。同时，浓煤粉气流位于向火侧，有利于获取着火热，稳定燃烧。三、点火装置
