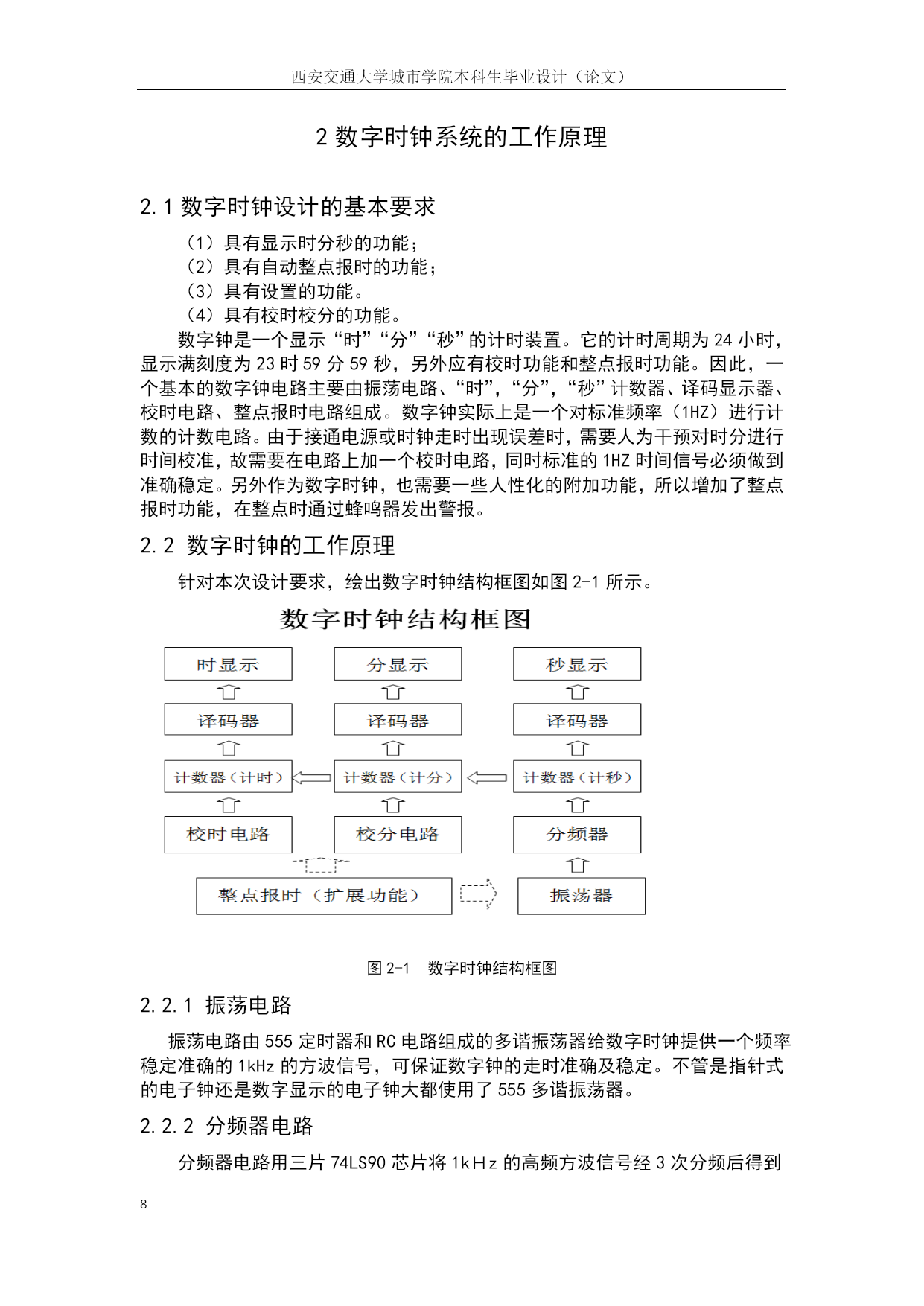

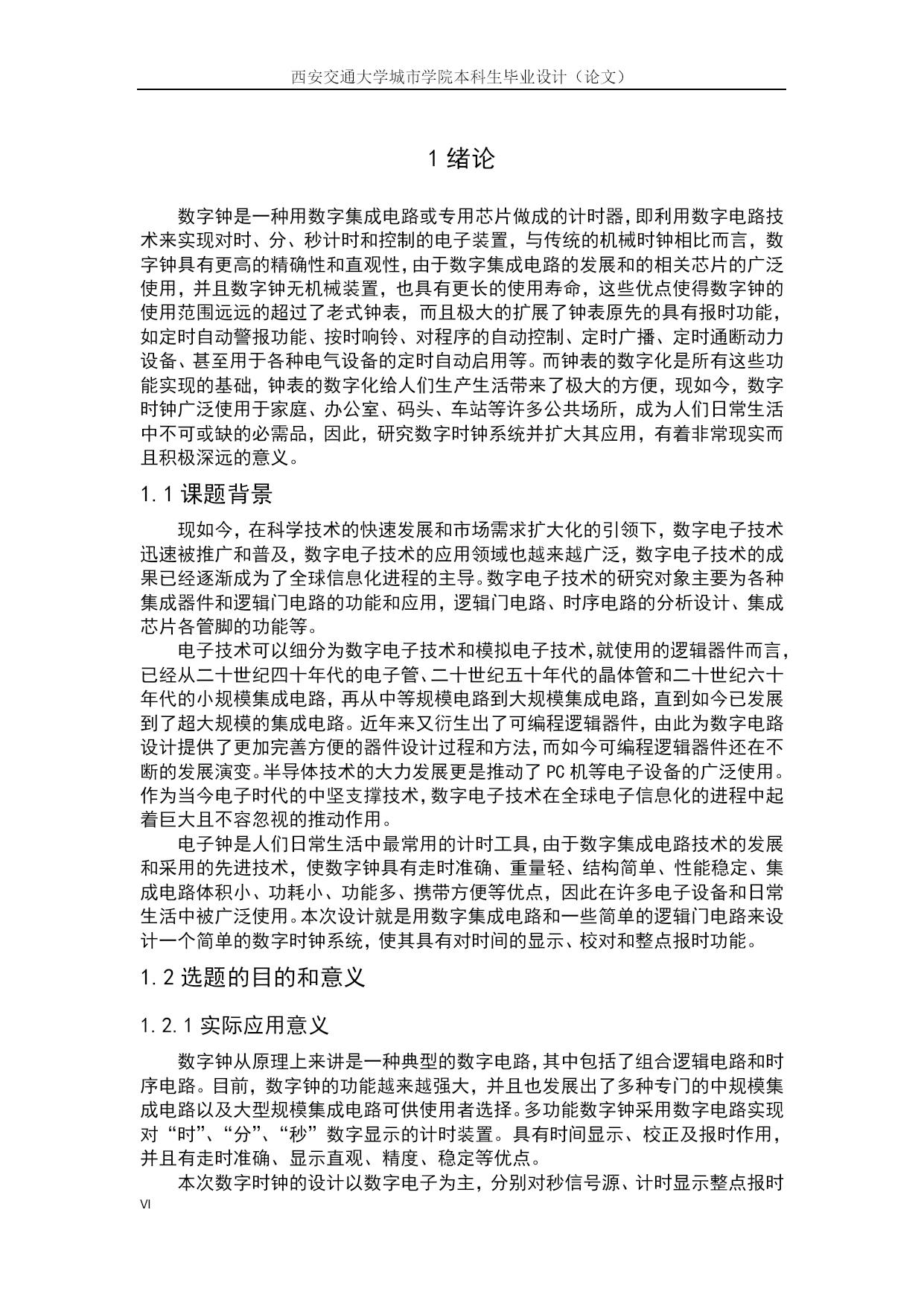

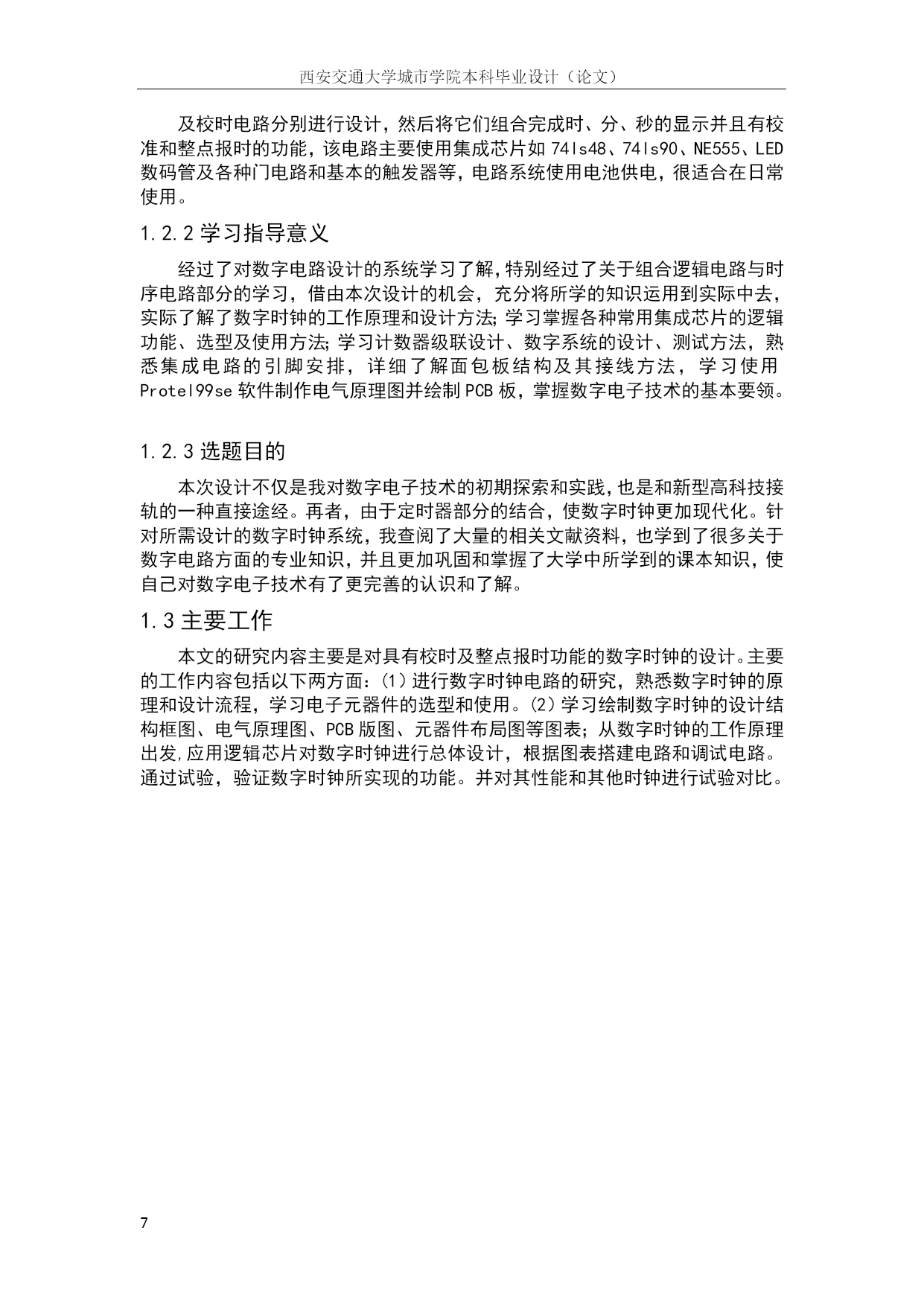

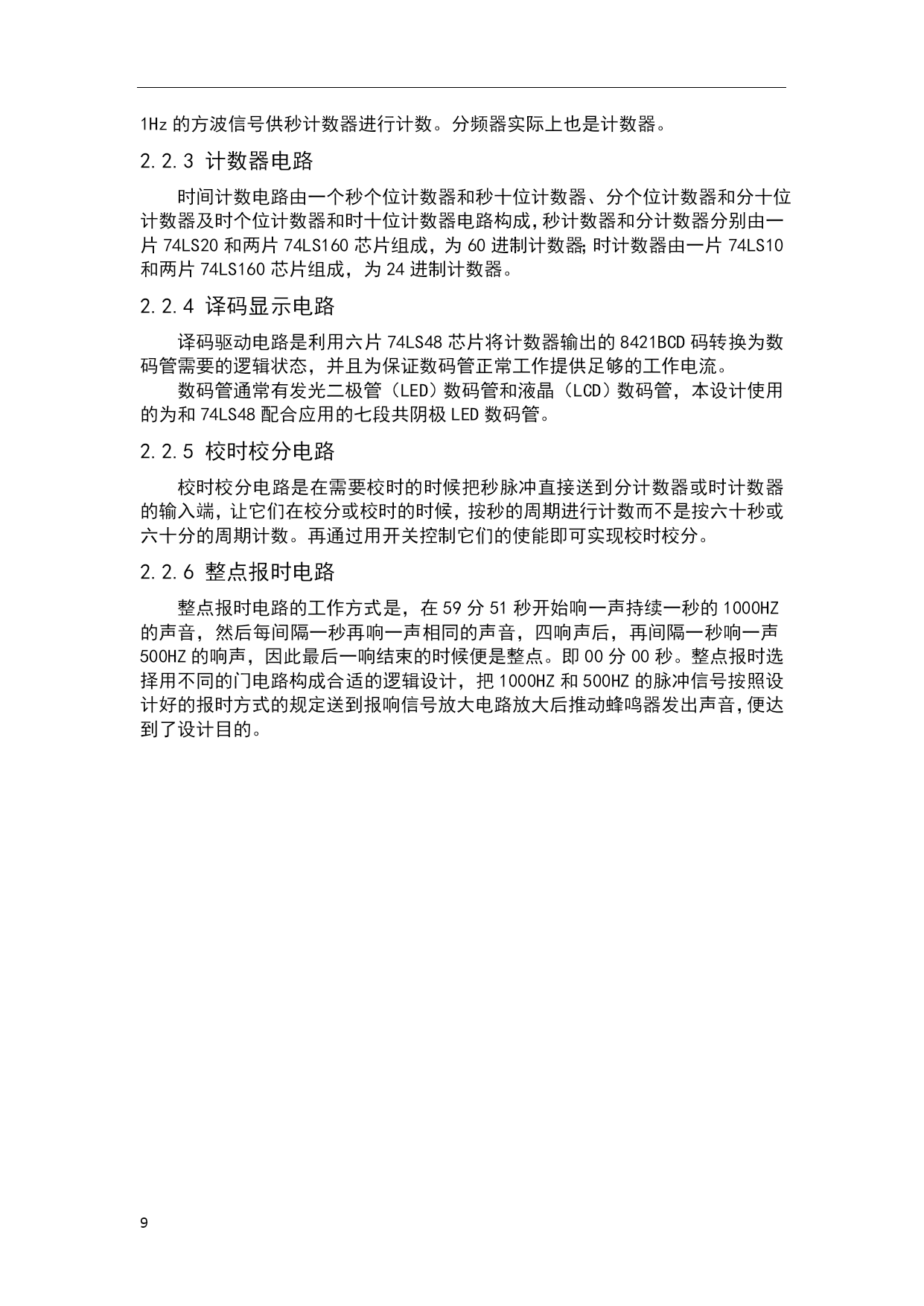

PAGE\*MERGEFORMAT11PAGE\*MERGEFORMAT31程序设计PAGE\*MERGEFORMAT58本科毕业设计论文题目：具有整点报时及校时功能的数字钟系统设计系别:电气与信息工程系专业：电气工程及其自动化班级：学号学生姓名：指导教师：2015年6月西安交通大学城市学院本科生毕业设计（论文）PAGE\*MERGEFORMAT34摘要现代社会的快节奏生活让人们对时间观念越来越重视，对时间的精确性要求也越来越高，这就催生了数字电子时钟的飞速发展。数字钟就是采用数字电路来实现对“时”、“分”、“秒”数字显示的计时装置。数字钟的精度、稳定度都优于老式机械钟。本次设计利用中规模器件实现数字时钟系统，由555定时器构成多谐振荡电路产生振荡脉冲由计数器计数再经译码器译码后产生驱动数码显示器的信号，使数码显示器呈现出“时”“分”“秒”对应的计时数字；电路还增加了校正电路和整点报时电路，对时钟进行校时和校分，使其准确的工作，在整点的时候发出警报。数字钟及扩大其应用，有着非常现实的意义。在此次设计中，应用Protel99se软件进行相关电气原理图的绘制和PCB的制作，采用了74LS系列的芯片实现数字钟的计时、译码各部分功能，辅助以必要的电路，实现高效、准确、使用简便的数字电子时钟系统。本次对数字时钟的研究，使我对数字电子技术有了更深刻的了解和掌握，更促进了我对理论知识和实践相结合的认识，为以后在专业上的发展奠定了基础。关键词:数字时钟，数字电路，中规模器件ABSTRACTPAGE\*MERGEFORMATIIIABSTRACTThefastrhythmofsociallifenowletpeopletakemoreandmoreattentiontotheconceptoftime,theaccuracyoftimerequirementsalsomoreandmorehigh,thishasgivenrisetotherapiddevelopmentofdigitalclock.Digitalclockisadigitalcircuitisusedtorealizethe‘‘hour”‘‘minute”‘‘second”digitaldisplaytimer.Thedigitalclockprecision,stabilityissuperiortotheoldmechanicalclock.ThisdesignusingMSIdevicestoachieveadigitalclocksystem,iscomposedof555timercompositionmultivibratorcircuitoscillationpulseiscountedbythecounteranddecoderproducesdrivingdigitaldisplaysignal,thedigitaldisplayshows"hour","minute","second"correspondingtothedigitaltiming;circuitalsoincreasesthecorrectioncircuitandthewholepointtimekeepingcircuit,theclock,schoolandschool,makeitsaccuratework,whenthewholepointofalerts.Inthedesign,applicationProtel99sesoftwarerelatedelectricalschematicdrawingandPCBproduction.Usingaseriesof74chipsimplementationofdigitalelectronicclocktiming,decodingfunctionofeachpart,auxiliarytothenecessarycircuit,efficient,accurateandeasytousedigitalelectronicclocksystem.Thestudyofthedigitalclock,soIhaveamoreprofoundunderstandingandgraspofdigitalelectronictechnology,butalsotopromotetheunderstandingIoftheoreticalknowledgeandpracticalcombinationof,laidthefoundationforthefuturedevelopme
