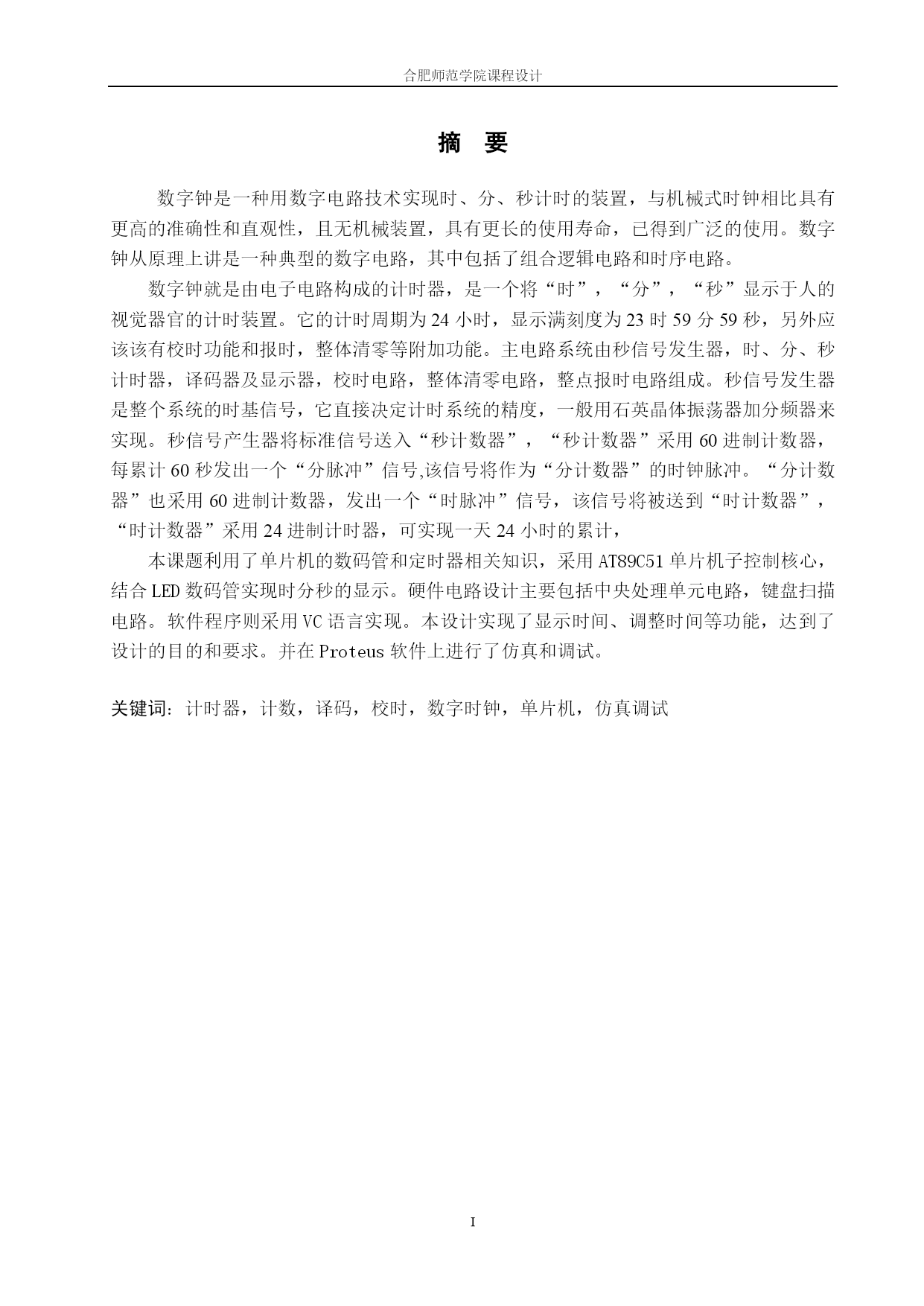

学号：1211431034课程设计报告数字钟设计院系电子信息工程学院专业电子信息工程班级1姓名马梦珂合肥师范学院课程设计PAGE\*MERGEFORMATIII摘要数字钟是一种用数字电路技术实现时、分、秒计时的装置，与机械式时钟相比具有更高的准确性和直观性，且无机械装置，具有更长的使用寿命，已得到广泛的使用。数字钟从原理上讲是一种典型的数字电路，其中包括了组合逻辑电路和时序电路。数字钟就是由电子电路构成的计时器，是一个将“时”，“分”，“秒”显示于人的视觉器官的计时装置。它的计时周期为24小时，显示满刻度为23时59分59秒，另外应该该有校时功能和报时，整体清零等附加功能。主电路系统由秒信号发生器，时、分、秒计时器，译码器及显示器，校时电路，整体清零电路，整点报时电路组成。秒信号发生器是整个系统的时基信号，它直接决定计时系统的精度，一般用石英晶体振荡器加分频器来实现。秒信号产生器将标准信号送入“秒计数器”，“秒计数器”采用60进制计数器，每累计60秒发出一个“分脉冲”信号,该信号将作为“分计数器”的时钟脉冲。“分计数器”也采用60进制计数器，发出一个“时脉冲”信号，该信号将被送到“时计数器”，“时计数器”采用24进制计时器，可实现一天24小时的累计，本课题利用了单片机的数码管和定时器相关知识，采用AT89C51单片机子控制核心，结合LED数码管实现时分秒的显示。硬件电路设计主要包括中央处理单元电路，键盘扫描电路。软件程序则采用VC语言实现。本设计实现了显示时间、调整时间等功能，达到了设计的目的和要求。并在Proteus软件上进行了仿真和调试。关键词：计时器，计数，译码，校时，数字时钟，单片机，仿真调试目录TOC\o"1-2"\h\z\uHYPERLINK\l"_Toc387243891"摘要PAGEREF_Toc387243891\hIHYPERLINK\l"_Toc387243892"目录PAGEREF_Toc387243892\hIIHYPERLINK\l"_Toc387243893"1引言PAGEREF_Toc387243893\h1HYPERLINK\l"_Toc387243894"1.1研究背景及意义PAGEREF_Toc387243894\h1HYPERLINK\l"_Toc387243895"1.2国内外研究现状PAGEREF_Toc387243895\h1HYPERLINK\l"_Toc387243896"2硬件设计PAGEREF_Toc387243896\h1HYPERLINK\l"_Toc387243897"2.1元件组成PAGEREF_Toc387243897\h1HYPERLINK\l"_Toc387243898"2.2电路组成PAGEREF_Toc387243898\h2HYPERLINK\l"_Toc387243899"3软件设计PAGEREF_Toc387243899\h2HYPERLINK\l"_Toc387243900"3.1电路原理图设计PAGEREF_Toc387243900\h2HYPERLINK\l"_Toc387243901"3.2源程序PAGEREF_Toc387243901\h2HYPERLINK\l"_Toc387243903"4系统调试与实验PAGEREF_Toc387243903\h4HYPERLINK\l"_Toc387243904"5总结PAGEREF_Toc387243904\h5HYPERLINK\l"_Toc387243905"参考文献PAGEREF_Toc387243905\h6PAGE\*MERGEFORMAT121引言1.1研究背景及意义随着科技文明的发展，人们对时钟这种生活必需品的要求在不断提高。它不仅仅被看成是一种用来显示时间的工具，高精度、体积小、多功能、低功耗是时钟发展的必然趋势。所以，时钟的数字化、多功能化已经成为现代时钟生产研究的主导方向。数字钟是一种数字电路技术来实现时、分、秒计时的装置，与机械式时钟相比具有更高的准确性和直观性，且无机械装置，具有更长的使用寿命，因此得到了广泛的使用。广泛用于个人家庭、码头、车站、办公室等公共场所，成为人们日常生活中不可缺少的必需品，由于数字集成电路的发展和石英晶体震荡器的广泛使用，使得数字钟的精度远远超过老式钟表，钟表的数字化给人们生产生活带来了极大的方便，而
