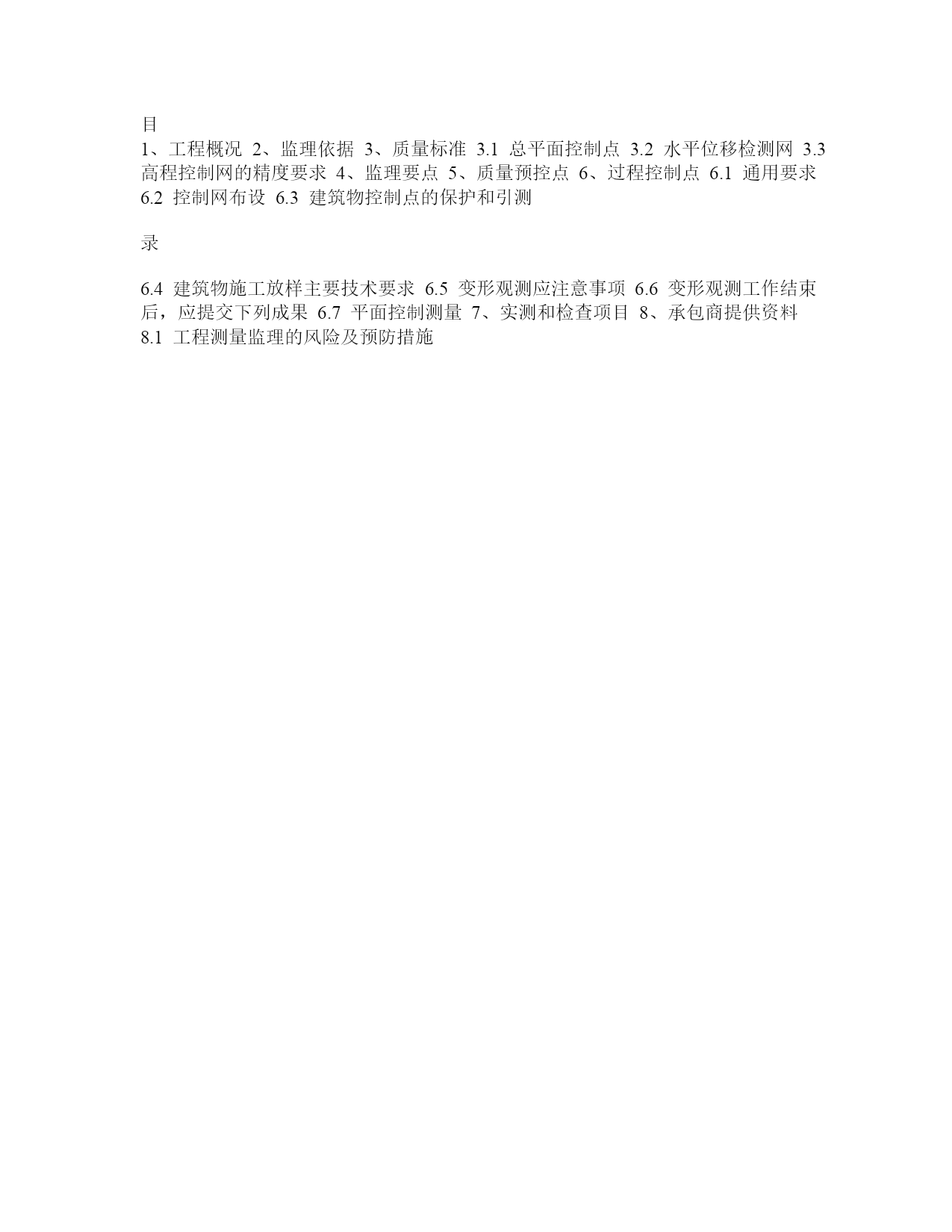

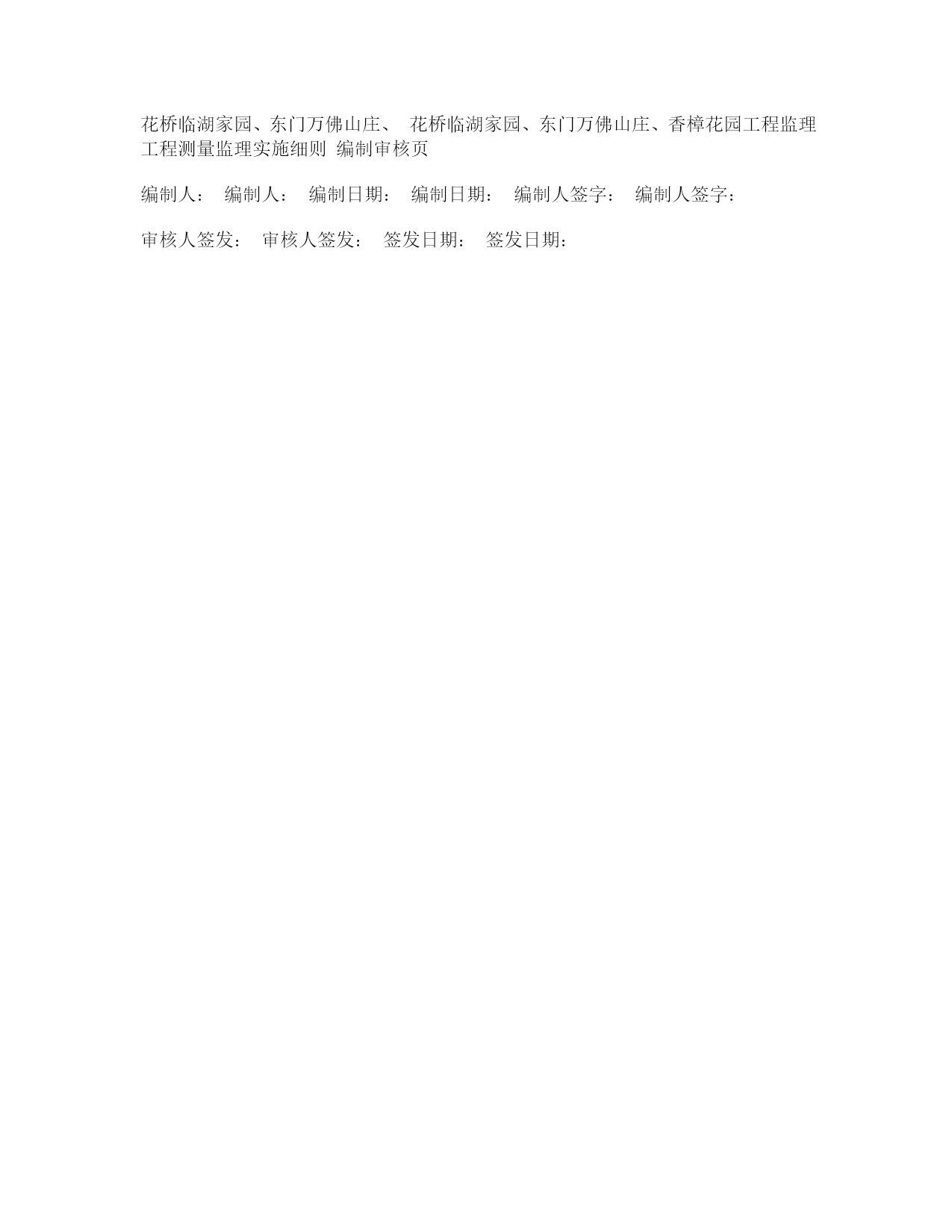

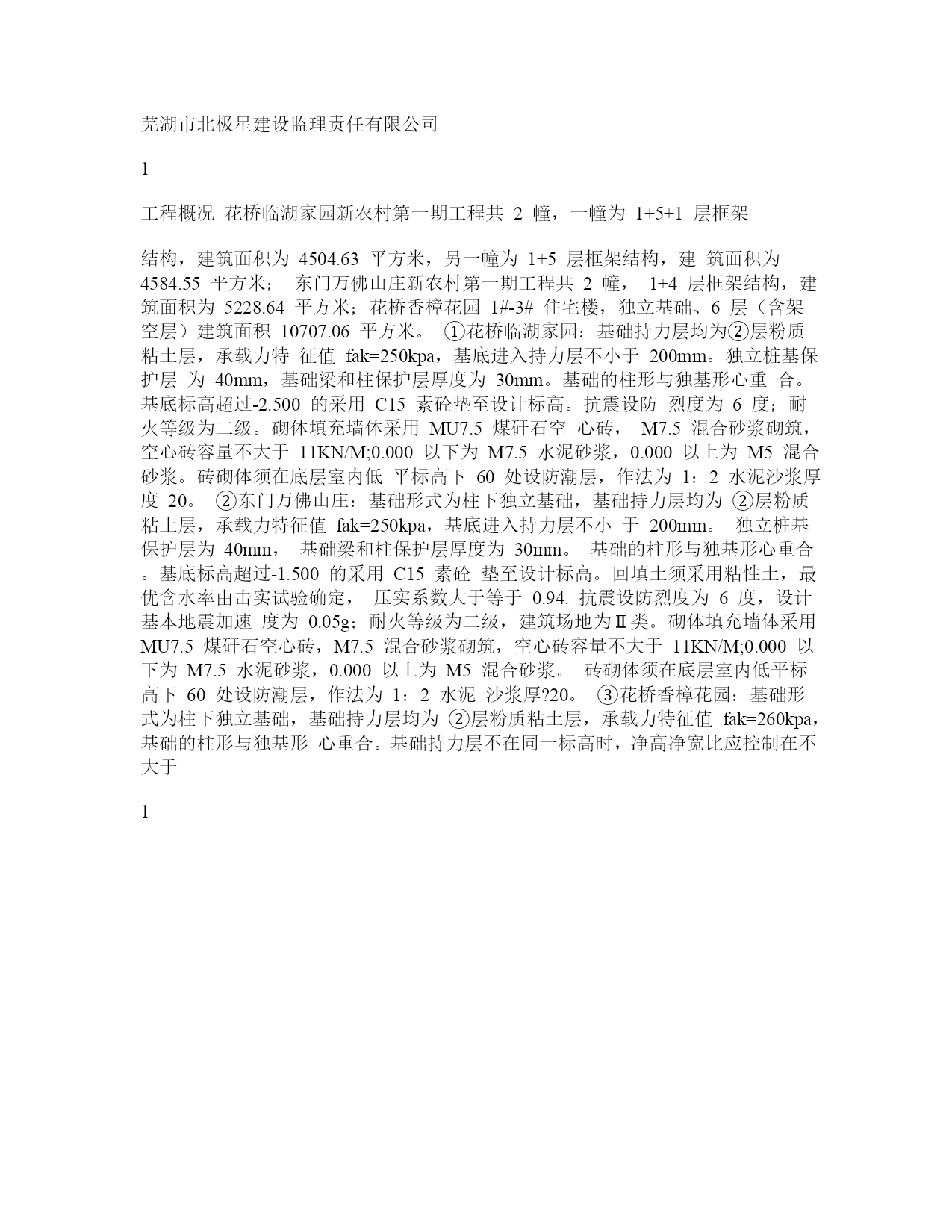

编号：花桥临湖家园、东门万佛山庄、花桥临湖家园、东门万佛山庄、香樟花园工程监理工程测量监理实施细则编制人：批准人：批准时间：花桥临湖家园、东门万佛山庄、花桥临湖家园、东门万佛山庄、香樟花园工程监理工程测量监理实施细则编制审核页编制人：编制人：编制日期：编制日期：编制人签字：编制人签字：审核人签发：审核人签发：签发日期：签发日期：目1、工程概况2、监理依据3、质量标准3.1总平面控制点3.2水平位移检测网3.3高程控制网的精度要求4、监理要点5、质量预控点6、过程控制点6.1通用要求6.2控制网布设6.3建筑物控制点的保护和引测录6.4建筑物施工放样主要技术要求6.5变形观测应注意事项6.6变形观测工作结束后，应提交下列成果6.7平面控制测量7、实测和检查项目8、承包商提供资料8.1工程测量监理的风险及预防措施芜湖市北极星建设监理责任有限公司1工程概况花桥临湖家园新农村第一期工程共2幢，一幢为1+5+1层框架结构，建筑面积为4504.63平方米，另一幢为1+5层框架结构，建筑面积为4584.55平方米；东门万佛山庄新农村第一期工程共2幢，1+4层框架结构，建筑面积为5228.64平方米；花桥香樟花园1#-3#住宅楼，独立基础、6层（含架空层）建筑面积10707.06平方米。①花桥临湖家园：基础持力层均为②层粉质粘土层，承载力特征值fak=250kpa，基底进入持力层不小于200mm。独立桩基保护层为40mm，基础梁和柱保护层厚度为30mm。基础的柱形与独基形心重合。基底标高超过-2.500的采用C15素砼垫至设计标高。抗震设防烈度为6度；耐火等级为二级。砌体填充墙体采用MU7.5煤矸石空心砖，M7.5混合砂浆砌筑，空心砖容量不大于11KN/M;0.000以下为M7.5水泥砂浆，0.000以上为M5混合砂浆。砖砌体须在底层室内低平标高下60处设防潮层，作法为1：2水泥沙浆厚度20。②东门万佛山庄：基础形式为柱下独立基础，基础持力层均为②层粉质粘土层，承载力特征值fak=250kpa，基底进入持力层不小于200mm。独立桩基保护层为40mm，基础梁和柱保护层厚度为30mm。基础的柱形与独基形心重合。基底标高超过-1.500的采用C15素砼垫至设计标高。回填土须采用粘性土，最优含水率由击实试验确定，压实系数大于等于0.94.抗震设防烈度为6度，设计基本地震加速度为0.05g；耐火等级为二级，建筑场地为Ⅱ类。砌体填充墙体采用MU7.5煤矸石空心砖，M7.5混合砂浆砌筑，空心砖容量不大于11KN/M;0.000以下为M7.5水泥砂浆，0.000以上为M5混合砂浆。砖砌体须在底层室内低平标高下60处设防潮层，作法为1：2水泥沙浆厚?20。③花桥香樟花园：基础形式为柱下独立基础，基础持力层均为②层粉质粘土层，承载力特征值fak=260kpa，基础的柱形与独基形心重合。基础持力层不在同一标高时，净高净宽比应控制在不大于1一比二，回填土须采用粘性土，最优含水率由击实试验确定，压实系数大于等于0.94.抗震设防烈度为6度，设计基本地震加速度为0.05g；耐火等级为二级，建筑场地为Ⅱ类。墙体外墙采用200厚蒸压灰沙空心砖，内墙采用200厚蒸压灰沙空心砖所有砖墙与混凝土墙柱连接处均需予留钢筋拉结;0.000以下为M7.5水泥砂浆，0.000以上为M5混合砂浆。砖砌体须在底层室内低平标高下60处设防潮层，作法为1：2水泥沙浆厚度20。建设单位：芜湖县花桥镇人民政府设计单位：芜湖县规划设计院监理单位：浙江中林工程管理有限公司施工单位：安徽敬亭建设发展有限公司金光道集团经纬建筑工程有限公司2、监理依据1、根据业主提供的总平面图2、业主与承包商签订的施工承包合同或协议。3、工程项目施工图纸、技术说明（包括设计交底、图纸会审记录、技术核定单）。4、本工程施工组织设计的批件，现行的工程建设施工验收的质量检验评定标准。5、政府有关的政策、法规、监理法规等。6、建设方签定的监理合同和由建设方批准的《监理实施规划》。7、工程测量规范（GB50026-93）8、建筑变形测量规程（JGJ/T8-97）3、质量标准3．1总平面控制点鉴于安徽省有关规定，施工总平面控制测量由规划局完成，施工方只需根据业主提供的唯一已知水准点，布设高程控制网。3．2水平位移检测网本工程属市政重点工程，对变形观测按规范规定应为三等。即变形点的点位中误差m=±6㎜，当水平位移检测网的平均边长＜350米时，测角中误差mB=±1.8″最弱边相对中误差≤1/70000,要求按三等三角要求观测。当水平位移检测网的平均边长＜200米时，测角中误差mB=±2.5最弱边相对中误差≤1/40000，要求按三等三角要求观测。3．3高程控制网的精度要求1、
