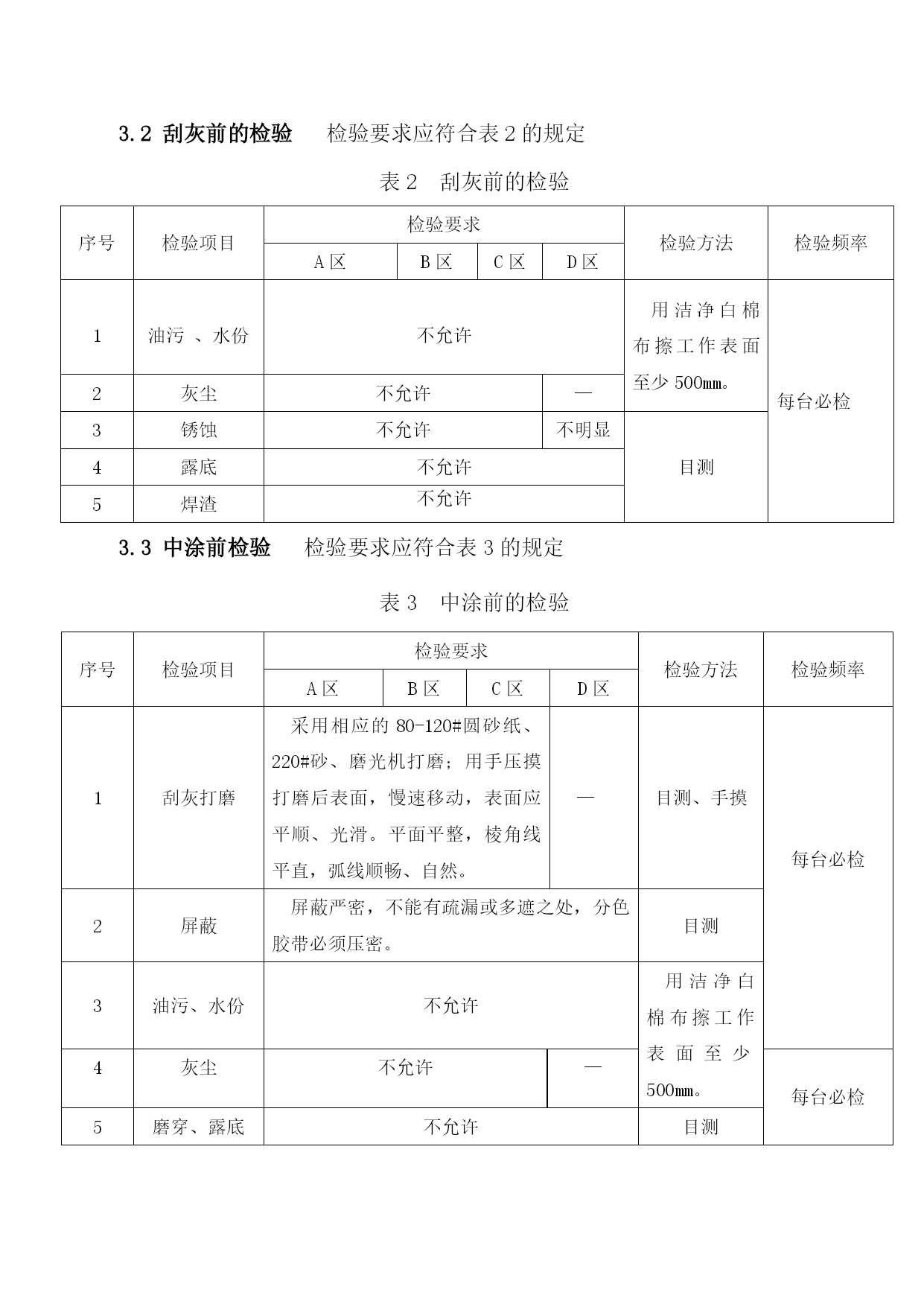

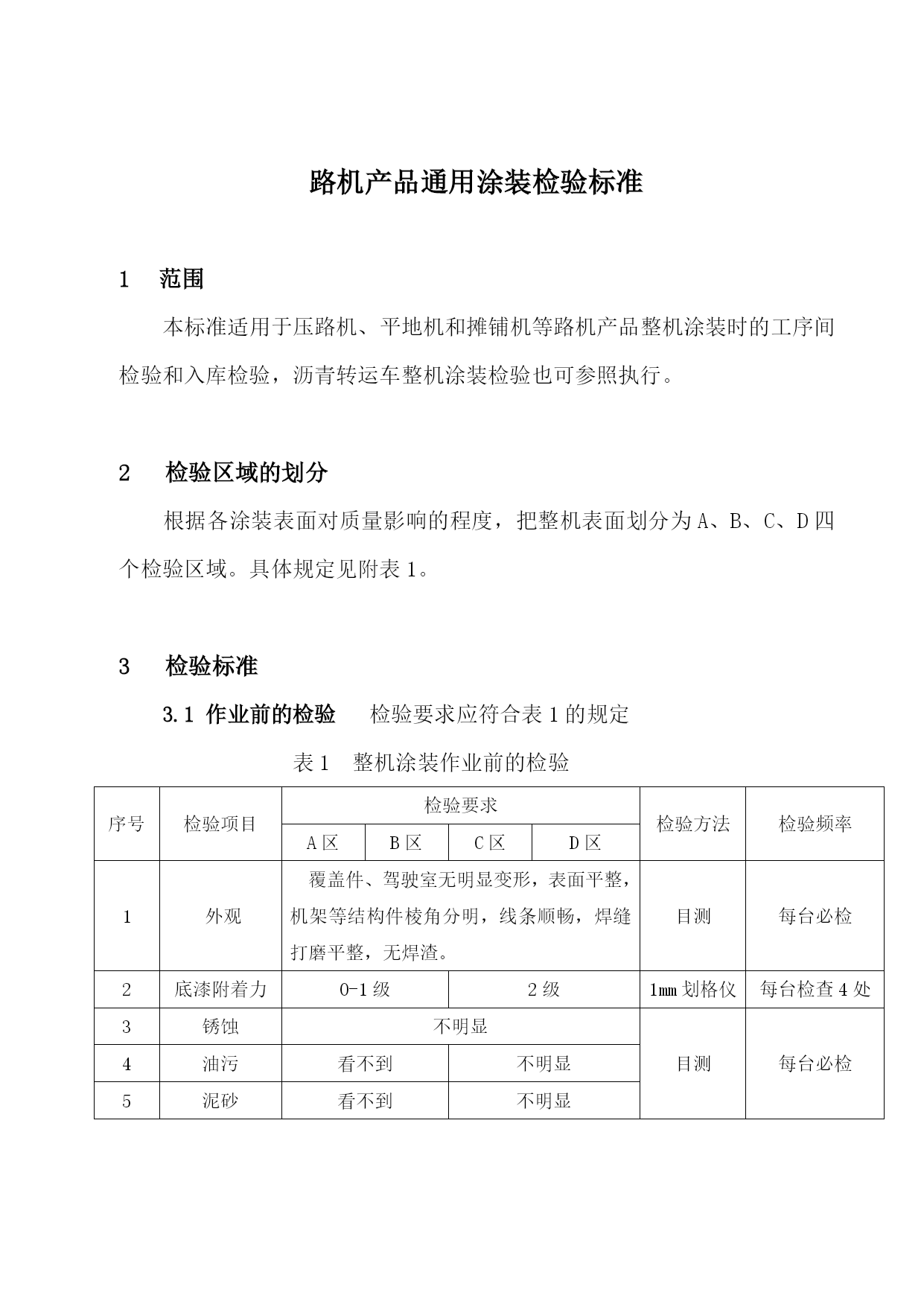

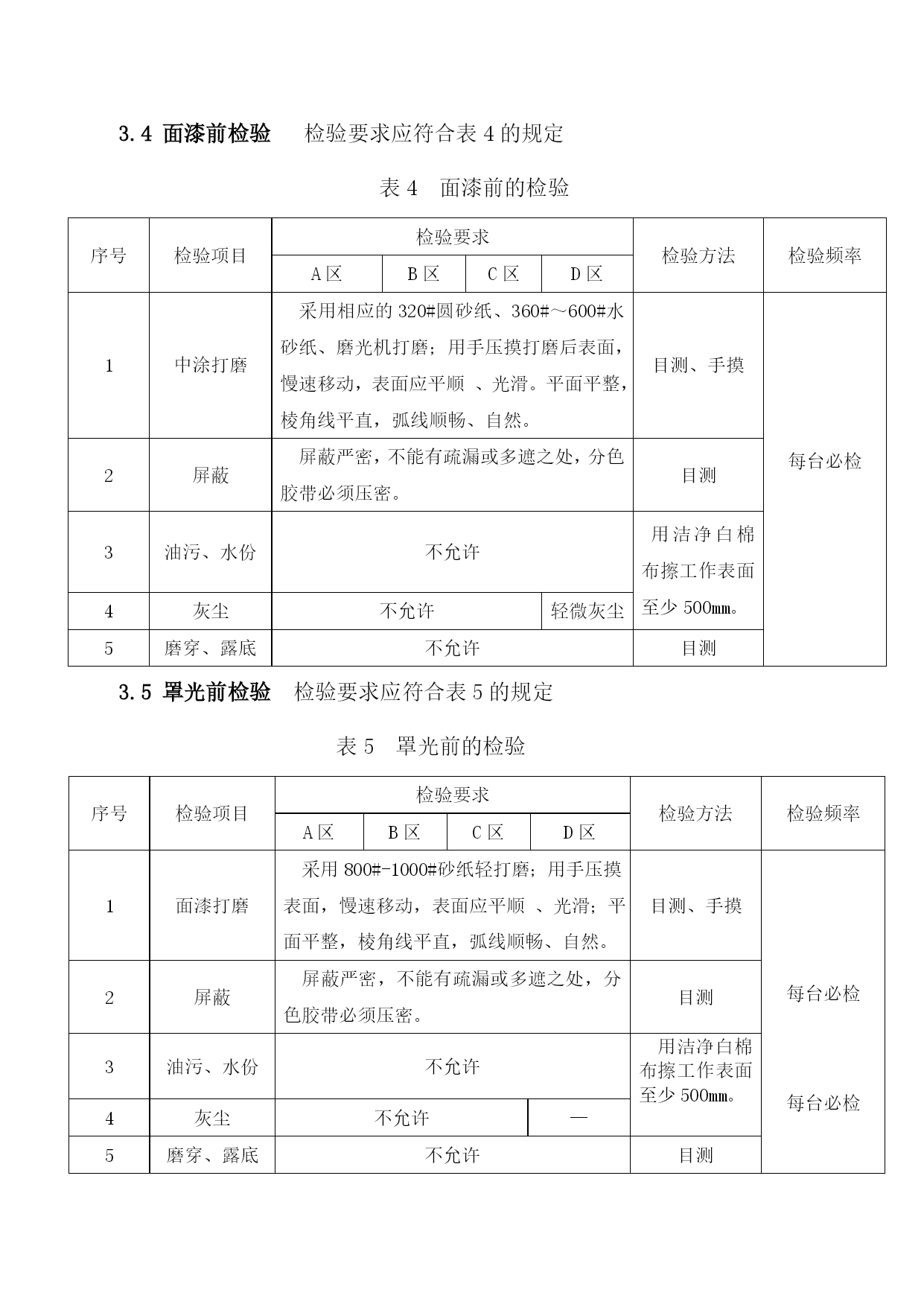

路机产品整机通用涂装检验标准标准编号：LJZJ/BZ-3078-01编制：校对：审核：2004年9月30日发布2004年10月8日实施湖南三一重工股份有限公司路机产品通用涂装检验标准范围本标准适用于压路机、平地机和摊铺机等路机产品整机涂装时的工序间检验和入库检验，沥青转运车整机涂装检验也可参照执行。2检验区域的划分根据各涂装表面对质量影响的程度，把整机表面划分为A、B、C、D四个检验区域。具体规定见附表1。3检验标准3.1作业前的检验检验要求应符合表1的规定表1整机涂装作业前的检验序号检验项目检验要求检验方法检验频率A区B区C区D区1外观覆盖件、驾驶室无明显变形，表面平整，机架等结构件棱角分明，线条顺畅，焊缝打磨平整，无焊渣。目测每台必检2底漆附着力0-1级2级1mm划格仪每台检查4处3锈蚀不明显目测每台必检4油污看不到不明显5泥砂看不到不明显3.2刮灰前的检验检验要求应符合表2的规定表2刮灰前的检验序号检验项目检验要求检验方法检验频率A区B区C区D区1油污、水份不允许用洁净白棉布擦工作表面至少500mm。每台必检2灰尘不允许—3锈蚀不允许不明显目测4露底不允许5焊渣不允许3.3中涂前检验检验要求应符合表3的规定表3中涂前的检验序号检验项目检验要求检验方法检验频率A区B区C区D区1刮灰打磨采用相应的80-120#圆砂纸、220#砂、磨光机打磨；用手压摸打磨后表面，慢速移动，表面应平顺、光滑。平面平整，棱角线平直，弧线顺畅、自然。—目测、手摸每台必检2屏蔽屏蔽严密，不能有疏漏或多遮之处，分色胶带必须压密。目测3油污、水份不允许用洁净白棉布擦工作表面至少500mm。4灰尘不允许—每台必检5磨穿、露底不允许目测3.4面漆前检验检验要求应符合表4的规定表4面漆前的检验序号检验项目检验要求检验方法检验频率A区B区C区D区1中涂打磨采用相应的320#圆砂纸、360#～600#水砂纸、磨光机打磨；用手压摸打磨后表面，慢速移动，表面应平顺、光滑。平面平整，棱角线平直，弧线顺畅、自然。目测、手摸每台必检2屏蔽屏蔽严密，不能有疏漏或多遮之处，分色胶带必须压密。目测3油污、水份不允许用洁净白棉布擦工作表面至少500mm。4灰尘不允许轻微灰尘5磨穿、露底不允许目测3.5罩光前检验检验要求应符合表5的规定表5罩光前的检验序号检验项目检验要求检验方法检验频率A区B区C区D区1面漆打磨采用800#-1000#砂纸轻打磨；用手压摸表面，慢速移动，表面应平顺、光滑；平面平整，棱角线平直，弧线顺畅、自然。目测、手摸每台必检每台必检2屏蔽屏蔽严密，不能有疏漏或多遮之处，分色胶带必须压密。目测3油污、水份不允许用洁净白棉布擦工作表面至少500mm。4灰尘不允许—5磨穿、露底不允许目测
