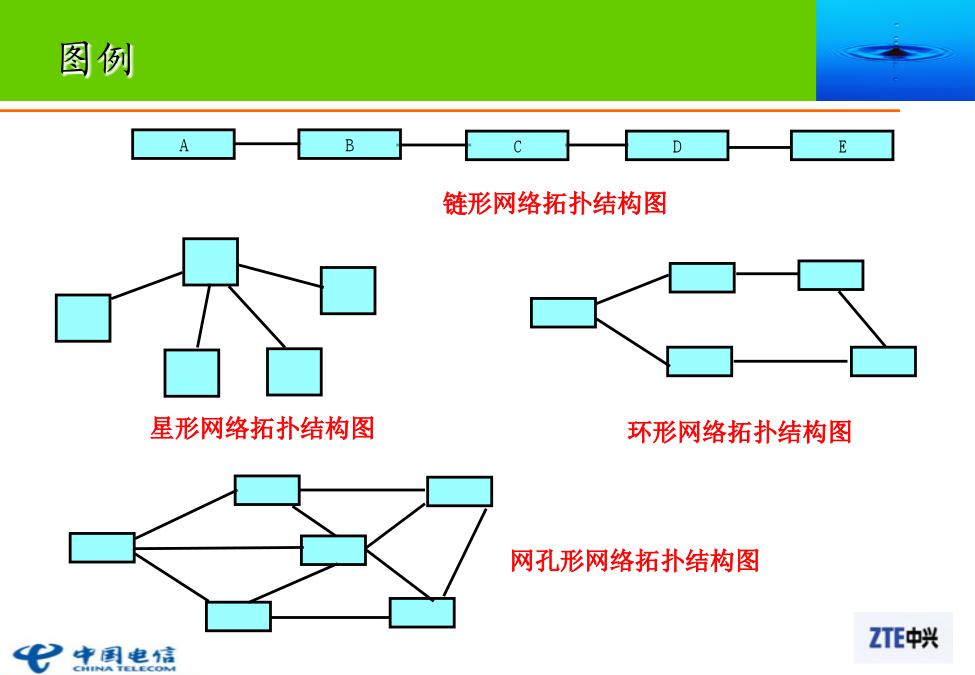

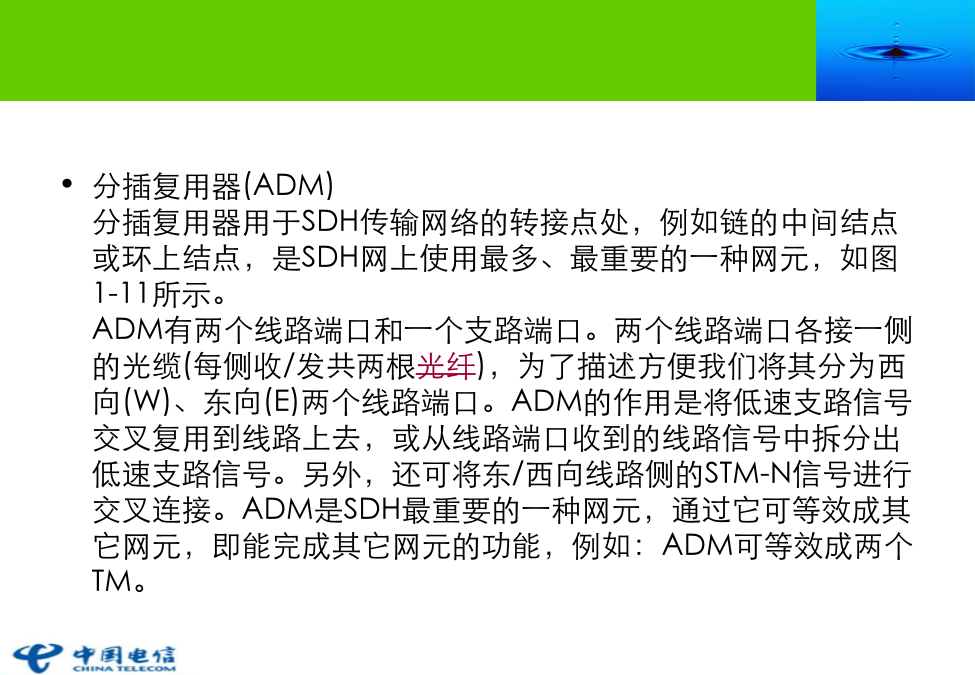

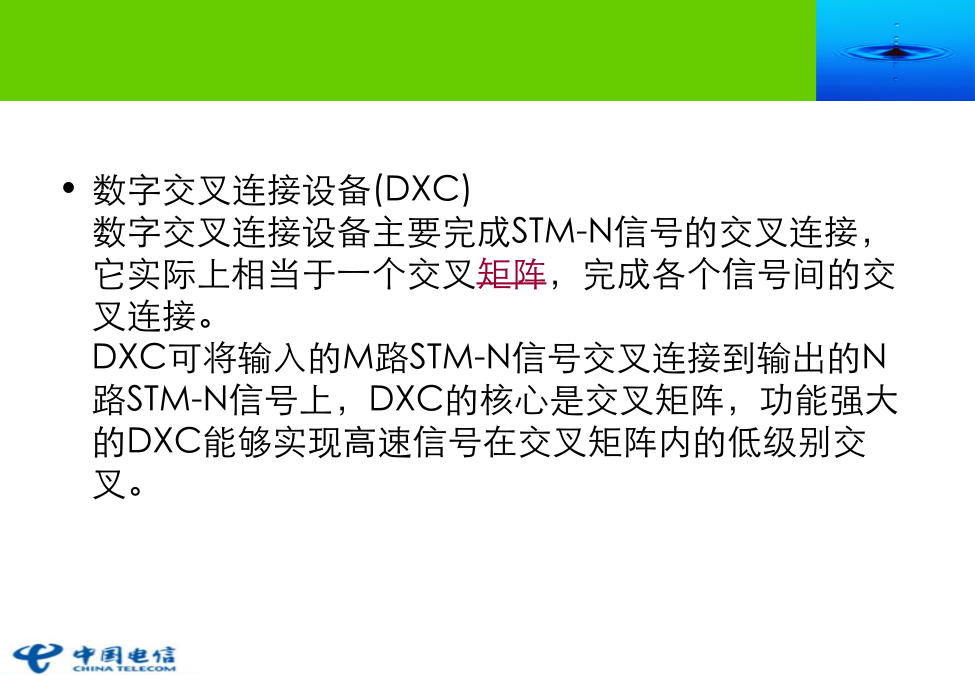

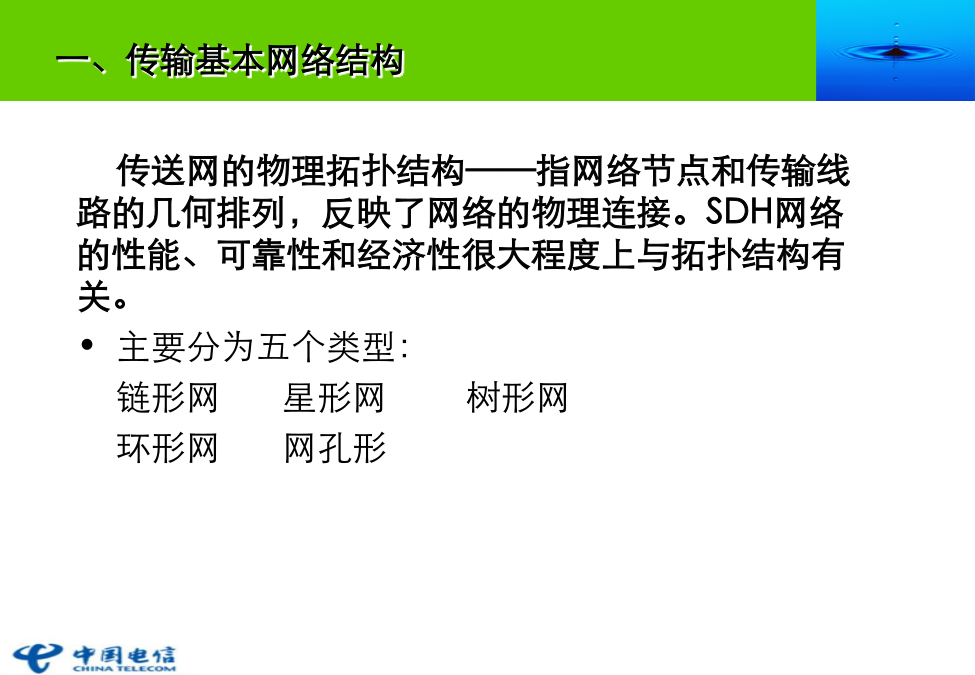

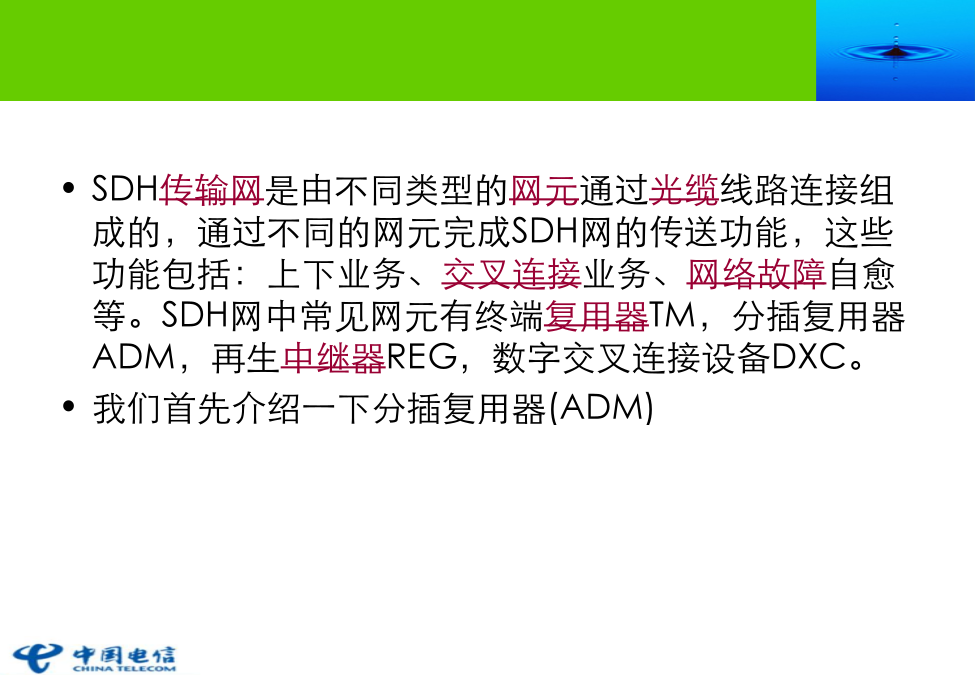

C网传输障碍处理及告警信号分析传输基本网络结构SDH传输设备基本框架及信号流向传输告警信号分析C网传输故障处理基本方法传输设备例行维护一、传输基本网络结构图例传输基本网络结构SDH传输设备基本框架及信号流向传输告警信号分析C网传输故障处理基本方法传输设备例行维护SDH网元设备SDH传输网是由不同类型的网元通过光缆线路连接组成的，通过不同的网元完成SDH网的传送功能，这些功能包括：上下业务、交叉连接业务、网络故障自愈等。SDH网中常见网元有终端复用器TM，分插复用器ADM，再生中继器REG，数字交叉连接设备DXC。我们首先介绍一下分插复用器(ADM)分插复用器(ADM)分插复用器用于SDH传输网络的转接点处，例如链的中间结点或环上结点，是SDH网上使用最多、最重要的一种网元，如图1-11所示。ADM有两个线路端口和一个支路端口。两个线路端口各接一侧的光缆(每侧收/发共两根光纤)，为了描述方便我们将其分为西向(W)、东向(E)两个线路端口。ADM的作用是将低速支路信号交叉复用到线路上去，或从线路端口收到的线路信号中拆分出低速支路信号。另外，还可将东/西向线路侧的STM-N信号进行交叉连接。ADM是SDH最重要的一种网元，通过它可等效成其它网元，即能完成其它网元的功能，例如：ADM可等效成两个TM。终端复用器(TM)终端复用器是把多路低速信号复用成一路高速信号，或者反过来把一路高速信号分接成多路低速信号的设备。再生中继器(REG)光传输网的再生中继器有两种，一种是纯光学的再生中继器，主要进行光功率放大以延长光传输距离；另一种是用于脉冲再生整形的电再生中继器，主要通过光/电变换(O/E)、电信号抽样、判决、再生整形、电/光变换(E/O)等处理，以达到不积累线路噪声、保证传送信号波形完好的目的。此处指的是后一种再生中继器，REG只有两个线路端口。数字交叉连接设备(DXC)数字交叉连接设备主要完成STM-N信号的交叉连接，它实际上相当于一个交叉矩阵，完成各个信号间的交叉连接。DXC可将输入的M路STM-N信号交叉连接到输出的N路STM-N信号上，DXC的核心是交叉矩阵，功能强大的DXC能够实现高速信号在交叉矩阵内的低级别交叉。二、SDH传输设备基本框架及信号流向传输基本网络结构SDH传输设备基本框架及信号流向传输告警信号分析C网传输故障处理基本方法传输设备例行维护三、传输告警信号分析三、传输告警信号分析传输基本网络结构SDH传输设备基本框架及信号流向传输告警信号分析C网传输故障处理基本方法传输设备例行维护四、C网传输故障处理基本方法四、C网传输故障处理基本方法四、C网传输障碍处理基本方法第二步：定位障碍到单板，具体方法有几种，及告警分析法、环回法（仪表测试）、替换法、经验处理法等。告警分析法：根据告警信号分析定位告警源，该方法对于非传输专业人员难度稍高，但有利于积累处理经验。环回法：利用仪表测试，逐段环回。对于本站设备单板，可以做单板自环，即将同一块光（或电）板上的“IN”和“OUT”用尾纤（或电缆）连接即可（注意对光口自环要加合适的衰耗器）。环回法定位准确直观，便于操作，但要注意正确的操作步骤，否则有可能损坏机盘。替换法：用正常的机盘或线缆去替换怀疑有问题的部件。这是一种简单便利的方法，适合操作层处理故障。经验处理法：根据经验可以快速定位、处理障碍。这种方法需要注意多积累平时障碍处理经验，多借鉴别人处理障碍的经验（案例第三步：故障恢复故障定位、处理恢复后，应观察设备有无告警、询问网管告警恢复情况和性能观察、询问业务恢复情况。传输基本网络结构SDH传输设备基本框架及信号流向传输告警信号分析C网传输故障处理基本方法传输设备例行维护五、传输设备例行维护五、传输设备例行维护谢谢!
