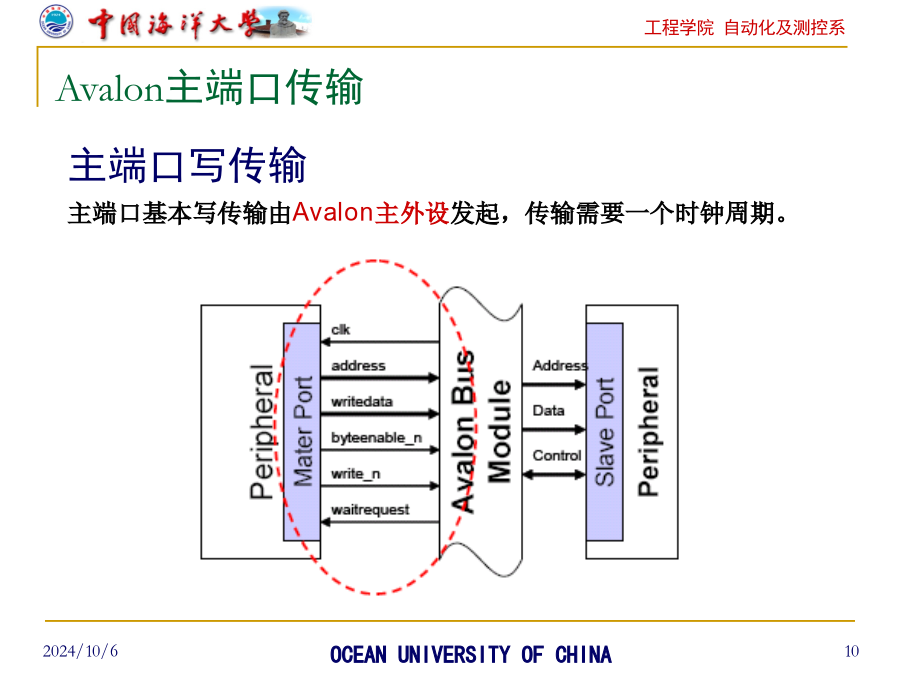

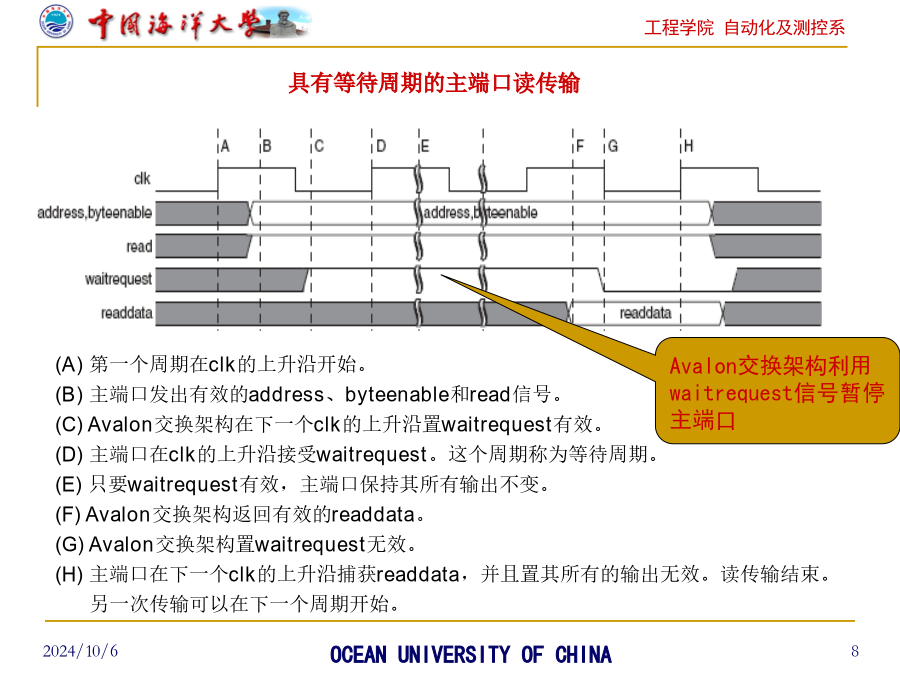

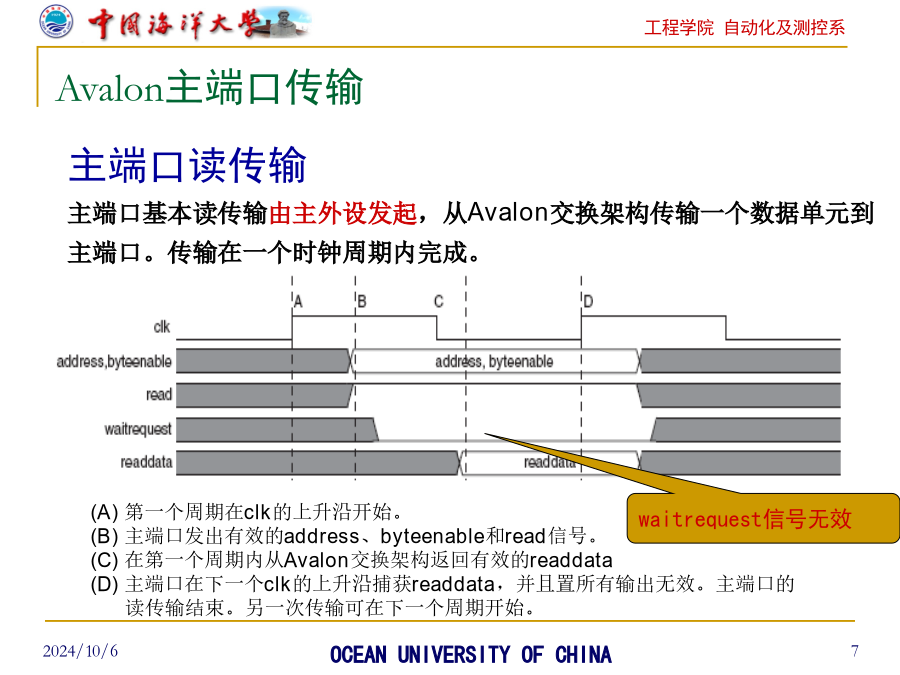

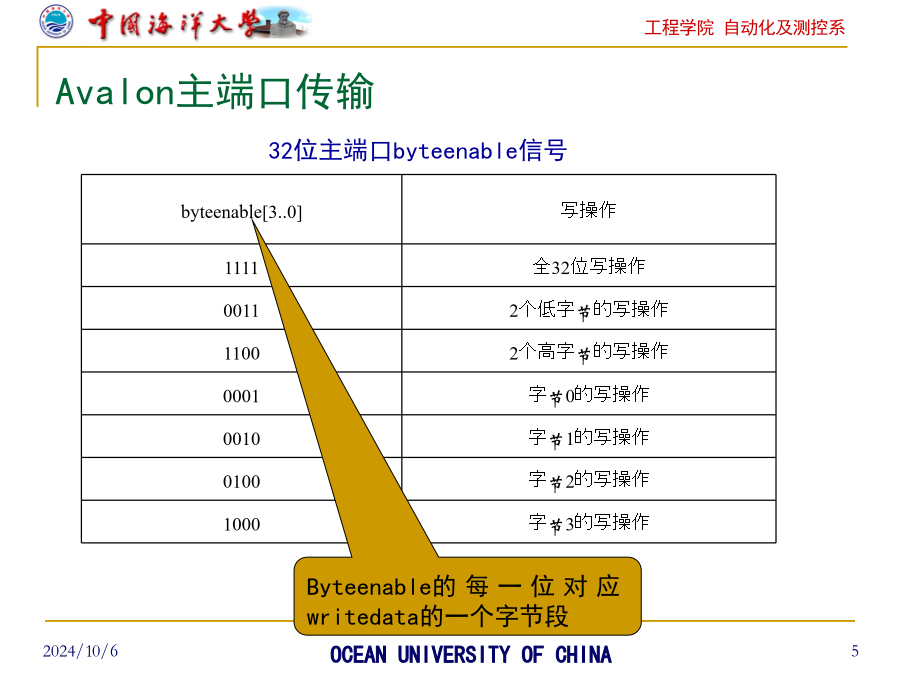

嵌入式技术概述——Avalon总线规范介绍（二）Avalon总线规范介绍（二）Avalon主端口传输Avalon主端口传输32位主端口byteenable信号Avalon主端口传输Avalon主端口传输(A)第一个周期在clk的上升沿开始。(B)主端口发出有效的address、byteenable和read信号。(C)Avalon交换架构在下一个clk的上升沿置waitrequest有效。(D)主端口在clk的上升沿接受waitrequest。这个周期称为等待周期。(E)只要waitrequest有效，主端口保持其所有输出不变。(F)Avalon交换架构返回有效的readdata。(G)Avalon交换架构置waitrequest无效。(H)主端口在下一个clk的上升沿捕获readdata，并且置其所有的输出无效。读传输结束。另一次传输可以在下一个周期开始。Avalon主端口传输Avalon主端口传输(A)写传输在clk的上升沿开始。(B)主端口发出有效的address、byteenable、writedata和write信号。(C)在clk的上升沿waitrequest是无效的，所以写传输结束。另一次传输可以在下一个周期接着开始。(A)第一个周期在clk的上升沿开始。(B)主端口发出有效的address、writedata和write信号。(C)waitrequest在clk的上升沿被置为有效，所以该周期变成第一个等待周期。主端口保持所有的输出不变。(D)waitrequest在clk的上升沿再次被置为有效，所以该周期成为第二个等待周期。主端口保持所有的输出不变。(E)Avalon交换架构置waitrequest无效。(F)在clk的上升沿waitrequest是无效的，所以主端口置所有的输出无效，写传输结束。另一个读或写传输可以在下一个周期开始。Avalon主端口传输Avalon主端口传输Avalon总线规范介绍（二）(A)第一个周期在clk的上升沿开始。(B)Avalon交换架构发出有效的writedata、address、byteenable和write信号。(C)Avalon交换架构对地址译码，并且发送chipselect给从端口。(D)从端口在clk的上升沿捕获writedata、address、write、byteenable和chipselect。写传输结束。下一个周期开始，另一次传输也可以开始。具有一个等待周期的从端口读传输时序图(A)第一个周期在clk的上升沿开始。(B)主端口发出有效的address、byteenable和read信号。(C)Avalon交换架构在下一个clk的上升沿置waitrequest有效。(D)主端口在clk的上升沿接受waitrequest。这个周期称为等待周期。(E)只要waitrequest有效，主端口保持其所有输出不变。(F)Avalon交换架构返回有效的readdata。(G)Avalon交换架构置waitrequest无效。(H)主端口在下一个clk的上升沿捕获readdata，并且置其所有的输出无效。读传输结束。另一次传输可以在下一个周期开始。Avalon流水线传输Avalon流水线传输Avalon流水线传输Avalon流水线传输(A)Avalon交换架构通过提供新传输的地址阶段的chipselect、read和address信号，发起一次读传输。(B)从端口置waitrequest有效，Avalon交换架构保持chipselect、read和address不变。(C)从端口在clk的上升沿置waitrequest无效，捕获address。地址阶段结束，数据阶段开始。(D)第一个延迟周期在clk的上升沿结束。(E)第二个延迟周期在clk的上升沿结束。从端口提供有效的readdata，传输结束。这个clk的上升沿也标志着新的读传输的开始。(F)Avalon交换架构发出新传输的address、read和chipselect信号。(G)Avalon交换架构在下一个周期内，在前一次的传输的数据返回之前发起另一次的读传输。(H)Avalon交换架构在两个延迟周期之后捕获readdata。(I)Avalon交换架构在两个延迟周期之后捕获readdata。Avalon流水线传输(A)Avalon交换架构发出address、read和chipselect信号，发起一个读传输。(B)Waitrequest无效，在此clk的上升沿捕获address1。(C)Waitrequest无效，在此clk的上升沿捕获address2。(D)从端口已达到允许挂起的传输数的最大值。从外设在下一个clk的上升沿之前置wait
