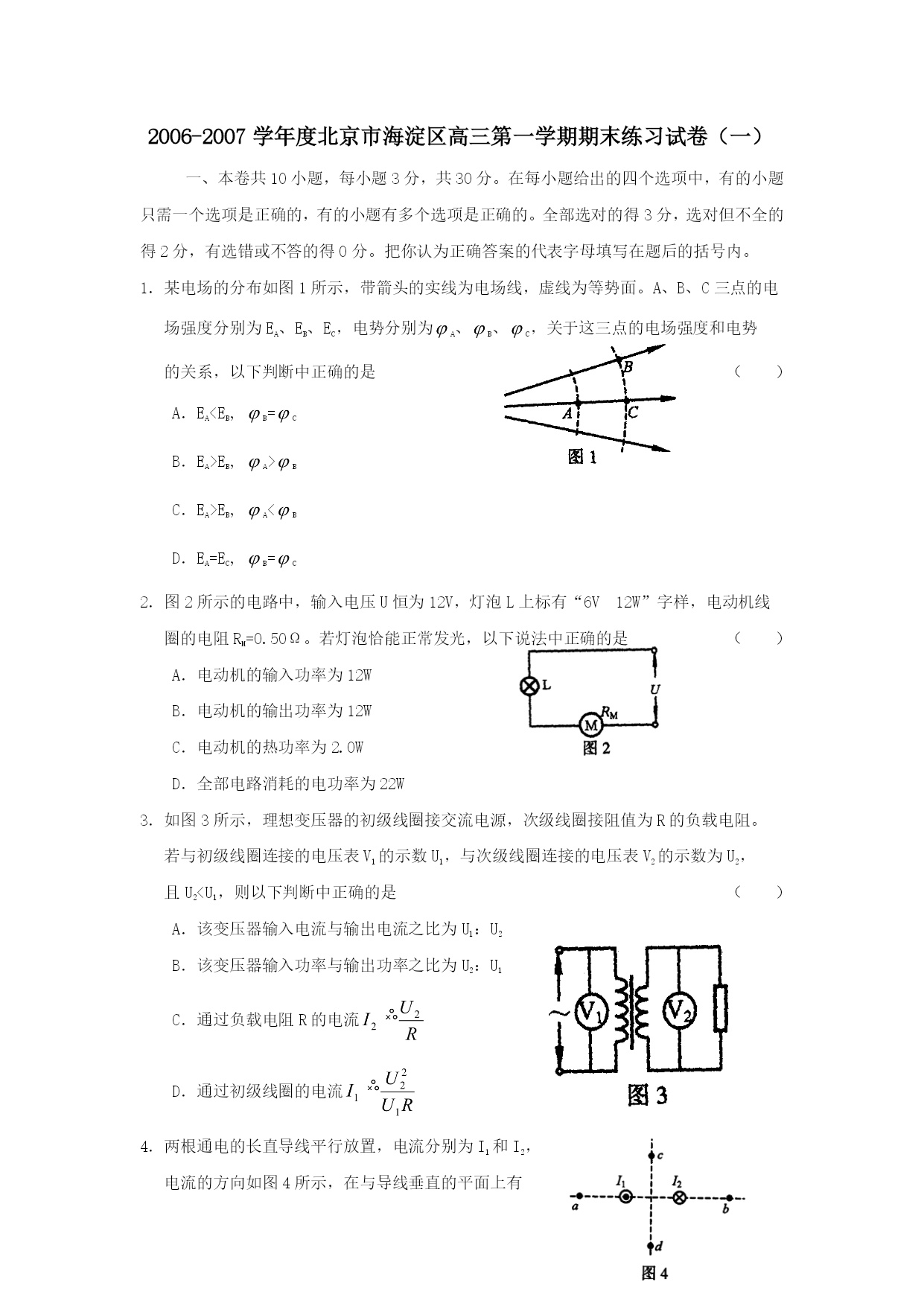

2006-2007学年度北京市海淀区高三第一学期期末练习试卷（一）Y一、本卷共10小题，每小题3分，共30分。在每小题给出的四个选项中，有的小题只需一个选项是正确的，有的小题有多个选项是正确的。全部选对的得3分，选对但不全的得2分，有选错或不答的得0分。把你认为正确答案的代表字母填写在题后的括号内。1．某电场的分布如图1所示，带箭头的实线为电场线，虚线为等势面。A、B、C三点的电场强度分别为EA、EB、EC，电势分别为A、B、C，关于这三点的电场强度和电势的关系，以下判断中正确的是（）A．EA<EB,B=CB．EA>EB,A>BC．EA>EB,A<BD．EA=EC,B=C2．图2所示的电路中，输入电压U恒为12V，灯泡L上标有“6V12W”字样，电动机线圈的电阻RM=0.50Ω。若灯泡恰能正常发光，以下说法中正确的是（）A．电动机的输入功率为12WB．电动机的输出功率为12WC．电动机的热功率为2.0WD．全部电路消耗的电功率为22W3．如图3所示，理想变压器的初级线圈接交流电源，次级线圈接阻值为R的负载电阻。若与初级线圈连接的电压表V1的示数U1，与次级线圈连接的电压表V2的示数为U2，且U2<U1，则以下判断中正确的是（）A．该变压器输入电流与输出电流之比为U1：U2B．该变压器输入功率与输出功率之比为U2：U1C．通过负载电阻R的电流D．通过初级线圈的电流4．两根通电的长直导线平行放置，电流分别为I1和I2，电流的方向如图4所示，在与导线垂直的平面上有a、b、c、d四点，其中a、b在导线横截面连线的延长线上，c、d在导线横截面连线的垂直平分线上。则导体中的电流在这四点产生的磁场的磁感应强度可能为零的是（）A．a点B．b点C．c点D．d点5．图5是一火警报警电路的示意图。其中R3为用半导体热敏材料制成的传感器，这类半导体热敏材料的电阻率随温度的升高而增大。值班室的显示器为是路中的电流表，电源两极之间接一报警器。当传感器R3所在处出现火情时，显示器的电流I、报警器两端的电太U的变化情况是（）A．I变大，U变小B．I变小，U变大C．I变小，U变小D．I变大，U变大6．如图6所示，在沿水平方向的匀强电场中有a、b两点，已知a、b两点在同一竖直平面但在不同的电场线上。一个带电小球在重力和电场力作用下由a点运动到b点，在这一运动过程中，以下判断中正确的是（）A．该带电小球的动能可能不变B．该带电小球运动的轨迹必然是直线C．该带电小球做的必然是匀变速运动D．该带电小球在a点的速度可能为零7．如图7所示，一正方形线圈abcd在匀强磁场中绕垂直于磁感线的对称轴OO′匀速转动，沿着OO′观察，线圈沿逆时针方向针转动。已知匀强磁场的磁感应强度为B，线圈匝数为n，边长为l，电阻力R，转动的角速度为ω。则当线圈转至图示位置时（）A．线圈中感应电流的方向为abcdaB．线圈中的感应电流为C．穿过线圈的磁通量为0D．穿过线圈磁通量的变化率为08．如图8所示的电路中，电源电动势为E，内阻r不能忽略。R1和R2是两个定值电阻，L是一个自感系数较大的线圈。开关S本来是断开的。从闭合开关S到电路中电流达到稳定为止的时间内，通过R1的电流I1和通过R2的电流I2的变化情况是（）A．I1开始较大而后逐渐变小B．I1开始很小而后逐渐变大C．I2开始很小而后逐渐变大D．I2开始较大而后逐渐变小9．如图9所示，在绝缘的水平面上方存在着匀强电场，水平面上的带电金属块在水平拉力F作用下沿水平面挪动。已知金属块在挪动的过程中，外力F做功32J，金属块克服电场力做功8.0J，金属块克服摩擦力做功16J，则在此过程中金属块的（）A．动能添加8.0JB．电势能添加24JC．机械能减少24JD．机械能添加48J10．如图10（甲）所示，在闭合铁芯上绕着两个线圈M和P，线圈P与电流表构成闭合回路。若在t1至t2这段时间内，观察到通过电流表的电流方向自上向下（即为由c经电流表至d），则可以判断出线圈M两端的电势差uab随时间t的变化情况可能是图10（乙）中的二、本题共3小题，共14分。按照要求作图或将正确答案填在题中的横线上。11．某同学在进行电阻测量时，需求将一块满偏电流为50μA、阻值为800Ω的小量程电流表G改装成量程为3V的电压表，则需求选择一个阻值为Ω的电阻与这一电流表（选填“串”、“并”）联。12．在用电压表和电流表测
