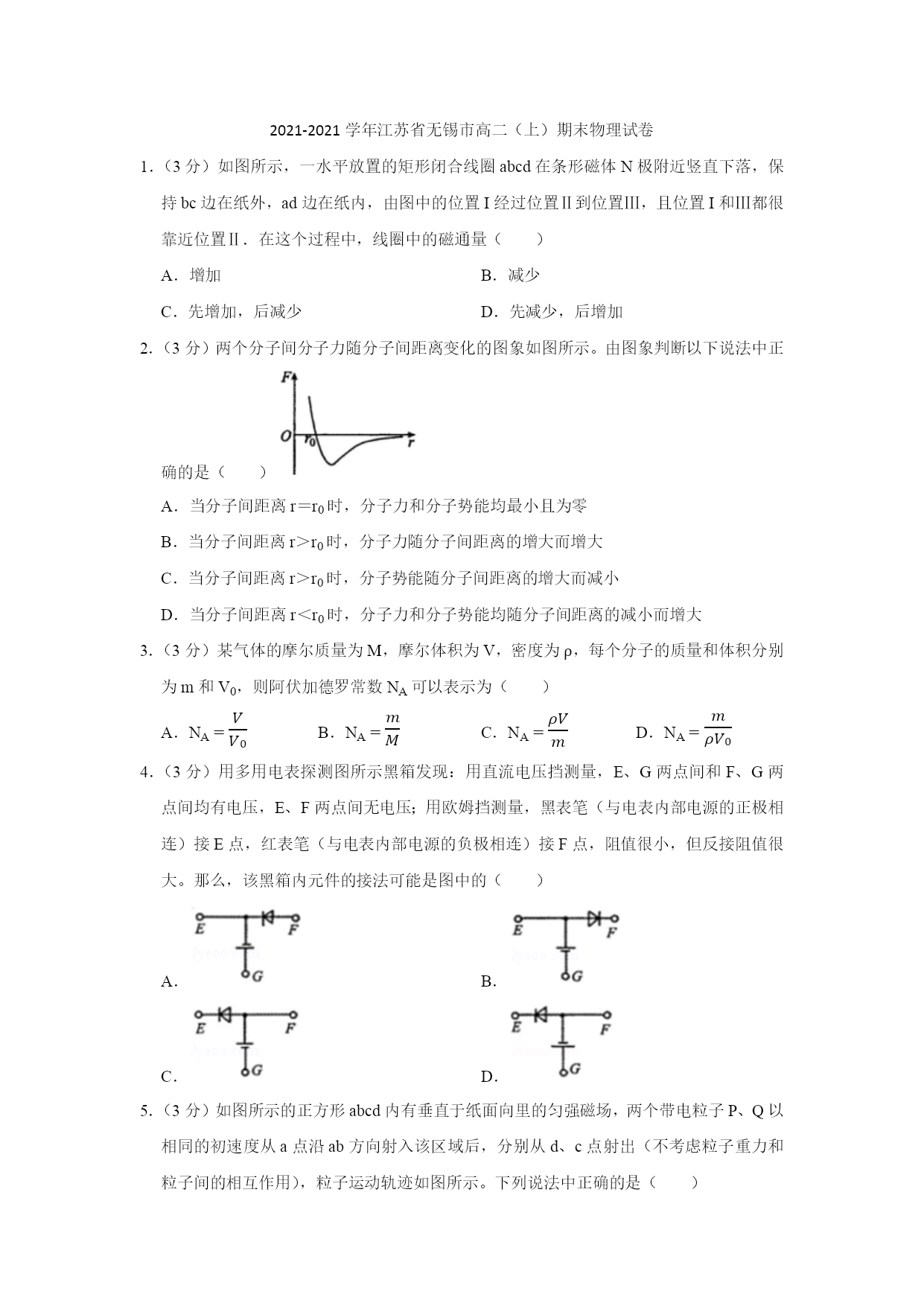

2021-2021学年江苏省无锡市高二（上）期末物理试卷1．（3分）如图所示，一水平放置的矩形闭合线圈abcd在条形磁体N极附近竖直下落，保持bc边在纸外，ad边在纸内，由图中的位置I经过位置Ⅱ到位置Ⅲ，且位置I和Ⅲ都很靠近位置Ⅱ．在这个过程中，线圈中的磁通量（）A．增加B．减少C．先增加，后减少D．先减少，后增加2．（3分）两个分子间分子力随分子间距离变化的图象如图所示。由图象判断以下说法中正确的是（）A．当分子间距离r＝r0时，分子力和分子势能均最小且为零B．当分子间距离r＞r0时，分子力随分子间距离的增大而增大C．当分子间距离r＞r0时，分子势能随分子间距离的增大而减小D．当分子间距离r＜r0时，分子力和分子势能均随分子间距离的减小而增大3．（3分）某气体的摩尔质量为M，摩尔体积为V，密度为ρ，每个分子的质量和体积分别为m和V0，则阿伏加德罗常数NA可以表示为（）A．NA=VV0B．NA=mMC．NA=ρVmD．NA=mρV04．（3分）用多用电表探测图所示黑箱发现：用直流电压挡测量，E、G两点间和F、G两点间均有电压，E、F两点间无电压；用欧姆挡测量，黑表笔（与电表内部电源的正极相连）接E点，红表笔（与电表内部电源的负极相连）接F点，阻值很小，但反接阻值很大。那么，该黑箱内元件的接法可能是图中的（）A．B．C．D．5．（3分）如图所示的正方形abcd内有垂直于纸面向里的匀强磁场，两个带电粒子P、Q以相同的初速度从a点沿ab方向射入该区域后，分别从d、c点射出（不考虑粒子重力和粒子间的相互作用），粒子运动轨迹如图所示。下列说法中正确的是（）A．P、Q带的是正电荷B．P、Q两粒子的比荷为1：2C．P、Q两粒子在磁场中经历的时间相同D．P、Q两粒子在磁场中的加速度大小之比为1：26．（3分）如图所示，电路中R1、R2均为可变电阻，电源内阻不能忽略，平行板电容器C的极板水平放置闭合开关S，电路达到稳定时，带电油滴悬浮在两板之间静止不动。如果仅改变下列某一个条件，油滴仍能静止不动的是（）A．增大R2的阻值B．增大R1的阻值C．增大两板间的距离D．断开开关S7．（3分）如图所示，粗糙的足够长的竖直木杆上套有一个带正电的小球，整个装置处在由水平向右匀强电场和垂直纸面向外的匀强磁场组成的足够大的复合场中，小球由静止开始下滑，在整个运动过程中小球的v﹣t图象正确的是（）A．B．C．D．二、多项选择题：本题共5小题，每小题4分，共计20分．每小题有多个选项符合题意.全部选对的得4分，选对但不全的得2分，错选或不答的得0分.8．（4分）2018年11月16日，第26届国际计量大会（CGPM）经包括中国在内的各成员国表决，全票通过了关于“修订国际单位制（SI）”的1号决议。根据决议，千克、安培、开尔文和摩尔等4个SI基本单位的定义将改由常数定义，于2019年5月20日起正式生效。下列为磁感应强度单位的是（）A．TB．N/（A•m）C．WbD．kg/（A•s2）9．（4分）如图是根据某次实验记录数据画出的某电源的U﹣I图象，下列关于这个图象的说法中正确的是（）A．纵轴截距表示待测电源的电动势，即E＝3.0VB．待测电源内电阻为5ΩC．该电源对阻值为R＝4Ω的电阻供电时，效率为20%D．该电源可能的最大输出功率为2.25W10．（4分）如图所示，在两个固体薄片上涂上一层很薄的石蜡，然后用烧热的钢针尖接触薄片，接触点周围的石蜡被熔化，甲片上熔化了的石蜡呈椭圆形，乙片上熔化了的石蜡呈圆形，则（）A．甲片不一定是晶体B．甲片一定是晶体C．乙片不一定是非晶体D．乙片一定是非晶体11．（4分）回旋加速器是加速带电粒子的装置，其核心部分是分别与高频交流电源两极相连接的两个D形金属盒，两盒间的狭缝中形成周期性变化的电场，使粒子在通过狭缝时都能得到加速，两D形金属盒处于垂直于盒底的匀强磁场中，如图所示。设D形盒半径为R，若用回旋加速器加速质子时，匀强磁场的磁感应强度为B，高频交流电频率为f，则下列说法正确的是（）A．不改变B和f，该回旋加速器可以直接用于加速电子B．质子被加速后的最大速度与加速电场的电压大小无关C．质子在回旋加速器中的运动周期为2fD．质子被加速后的最大速度不可能超过2πfR12．（4分）在如图1所示电路中，R1是定值电阻，R2是滑动变阻器，闭合电键S，当R2的滑动触片P向下滑动时，四个理想电表的示数都发生变化，电流表、电压表的示数分别用I、U1、U2、U3表示，它们示数变化量的大小分别用△I、△U1、△U2和△U3表示。则下列分析判断正确的是（）A．U1I不变，△U1△I不变B．U2I变
