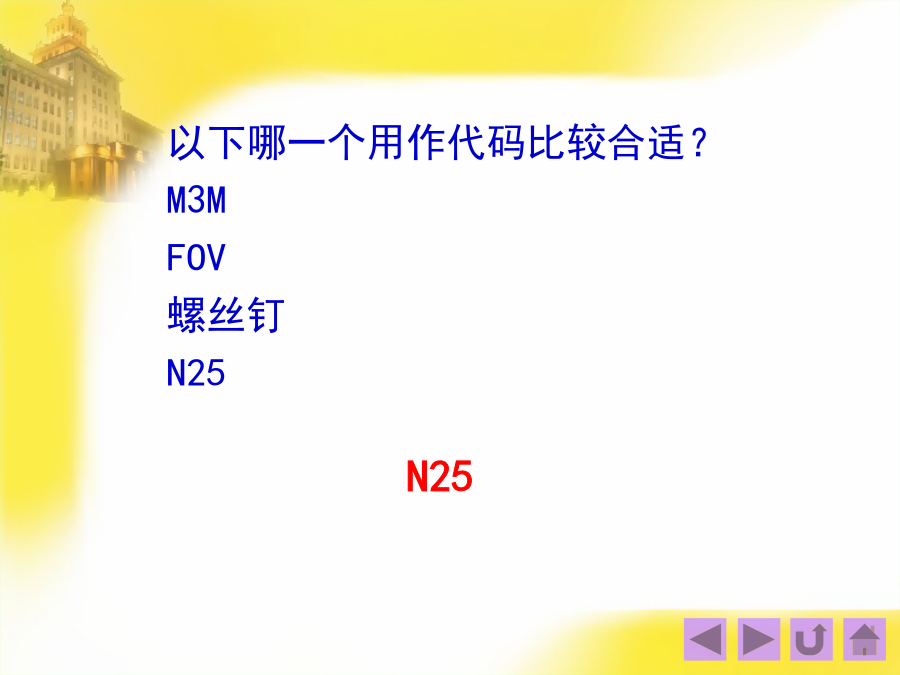

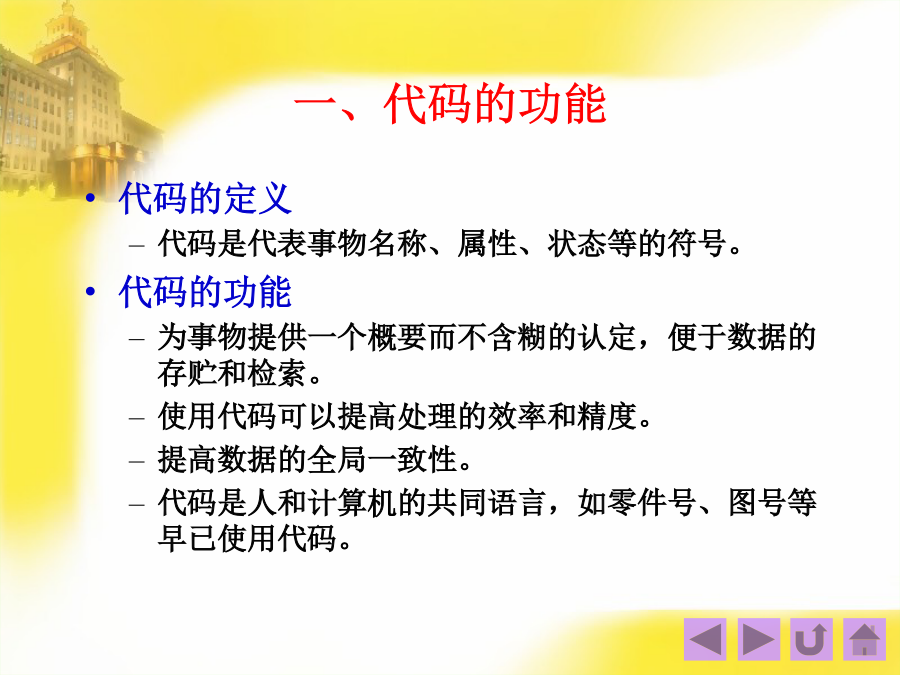

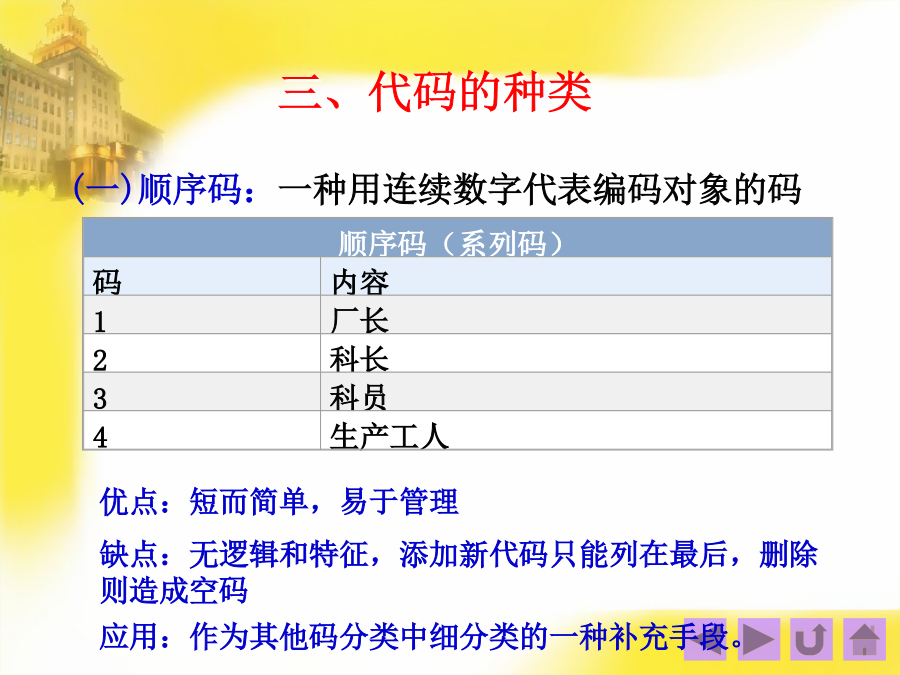

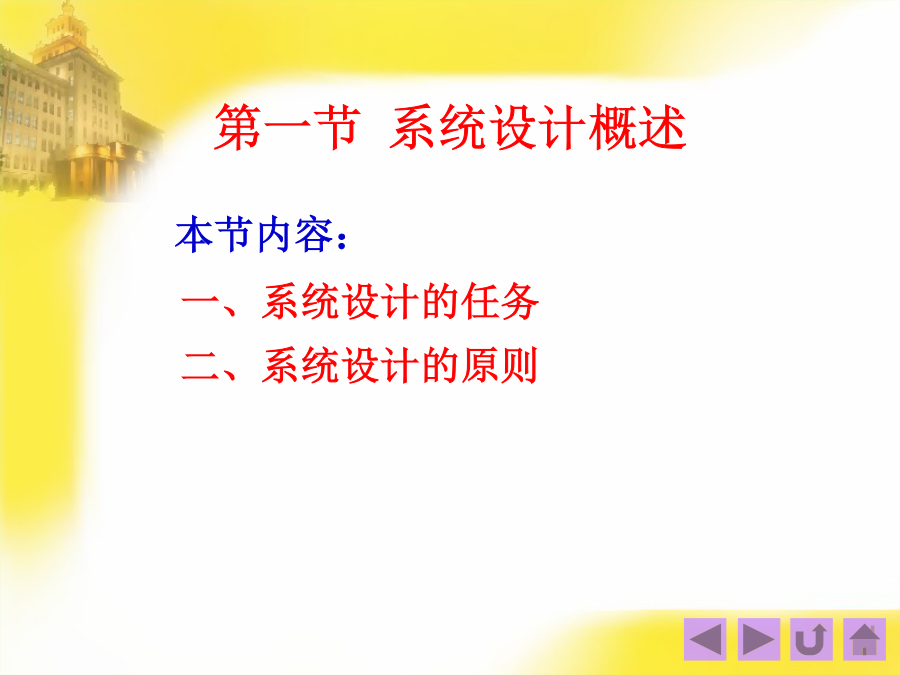

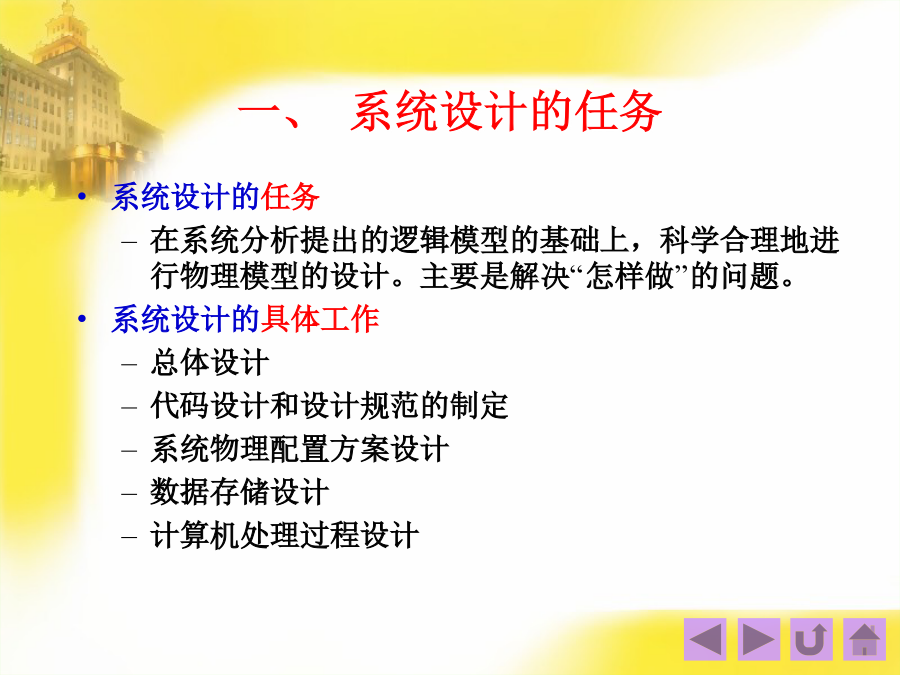

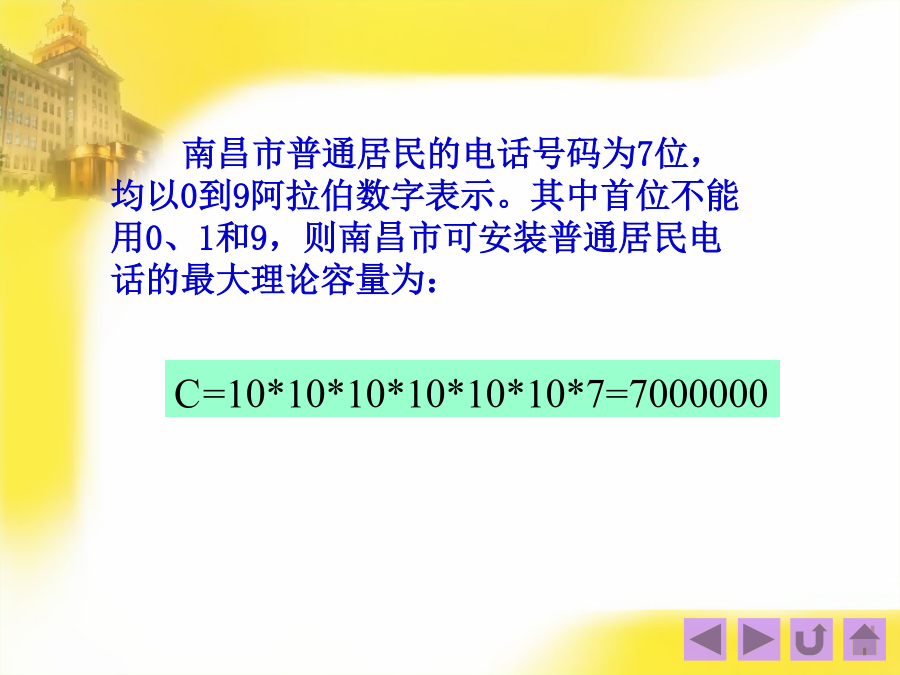

第一节系统设计概述第二节系统详细设计本节内容：一、系统设计的任务二、系统设计的原则系统设计的任务在系统分析提出的逻辑模型的基础上，科学合理地进行物理模型的设计。主要是解决“怎样做”的问题。系统设计的具体工作总体设计代码设计和设计规范的制定系统物理配置方案设计数据存储设计计算机处理过程设计系统性灵活性可靠性经济性本节内容：一、代码设计二、功能结构图设计三、信息系统流程图设计四、系统物理配置方案设计五、输出设计六、输入设计七、数据存储设计八、处理流程图设计九、制订设计规范十、编写程序设计说明书和系统设计报告代码的定义代码是代表事物名称、属性、状态等的符号。代码的功能为事物提供一个概要而不含糊的认定，便于数据的存贮和检索。使用代码可以提高处理的效率和精度。提高数据的全局一致性。代码是人和计算机的共同语言，如零件号、图号等早已使用代码。设计的代码在逻辑上必须能满足用户的需要，在结构上能与处理的方法相一致惟一性可扩充且容易修改代码要系统化和标准化要注意避免引起误解，不要使用易于混淆的字符要注意尽量采用不易出错的代码结构当代码长于4个字母或5个数字字符时，应分成小段，这样人们读写时不易发生错误若已知码的位数为p，每一位上可用字符数为Si，则可以组成码的总数为C=∏Si南昌市普通居民的电话号码为7位，均以0到9阿拉伯数字表示。其中首位不能用0、1和9，则南昌市可安装普通居民电话的最大理论容量为：以下哪一个用作代码比较合适？M3MFOV螺丝钉N25三、代码的种类(一)顺序码：一种用连续数字代表编码对象的码例：一个企业职工代码的设计代码的种类(二)区间码：区间码把数据项分成若干组，每一区间代表一个组，码中数字的值和位置都代表一定意义区间码代码的种类在某单位的库存管理信息系统中，库存产品的代码采用如下形式，代码共6位，其形式为XXYYZZ，其中XX表示产品的种类，YY表示产品的型号，ZZ是顺序码，该代码属于在信息中心的人口资源管理中，对县级以上的城市按人口多少排序，其序号作为该城市的编码，如上海为001，北京为002，天津为003，该编码方式为四、代码结构中的校验位1、根据编码规则设计代码2、确定各位代码权数3、按算法计算4、确定模M并求余数R5、传输并校验第三节功能结构图设计模块结构图模块结构图的五种基本符号打印工资表模块结构图模块设计的步骤第四节信息系统流程图设计信息系统流程图的画法信息系统流程图某仓库管理系统按以下步骤进行信息处理：（1）保管员根据当日的出库单和入库单通过出入库处理去修改库存台帐。（2）根据库存台帐由统计打印程序输出库存月报表。（3）必要进行查询时，可利用查询程序，在输入查询条件后，到库存台帐去查找，并显示出查询结果。请画出仓库管理系统的数据流程图出入库处理入库单查询条件统计打印库存台帐请根据以下设计思想画出部分采购管理系统的信息系统流程图。该系统有三个主要功能模块，首先是“建立材料需求计划”模块，从“产量计划”文件和“单台产品需求材料”文件读取数据，形成材料“需求计划”文件；然后“建立采购计划”模块，它读取材料“需求计划”和材料“库存台帐”数据，形成“采购计划”文件；最后“打印”模块从“采购计划”文件输出打印出“采购计划表”。产量计划请根据以下设计思想画出部分合同管理子系统的信息系统流程图：该子系统共有三个功能模块。首先是”建立订货合同台帐“模块，从订货合同、材料检验单和客户文件输入数据，形成合同台帐文件输出；然后是“分类合并”模块，从合同台帐文件输入数据，排序合并后形成合同分类文件，最后由“打印”模块从合同分类文件打印出合同分类表。建立合同台帐三、信息系统流程图设计-3三、信息系统流程图设计-4三、信息系统流程图设计-5第五节系统物理配置方案设计二、计算机硬件选择三、计算机网络的选择四、数据库管理系统的选择五、应用软件的选择第六节输出设计输出设计示例五、输出设计-2五、输出设计-3第七节输入设计输入设计-2输入设计-3输入设计-4输入设计-5第八节数据存储设计记录文件名：主文件应用：工资子系统数据存储设计-3数据存储设计-4数据库的逻辑结构设计数据模型可以由实体联系模型转换而来,也可以用基于第三范式(3NF)的方法来设计。数据库的物理结构设计为数据模型在设备上选定合适的存储结构和存取方法，以获得数据库存的最佳存取效率。其内容主要包括：第一，文件的组织形式第二，存储介质的分配第三，存取路径的选择九、处理流程图设计-1九、处理流程图设计-2十、制订设计规范十一、编写程序设计说明书和系统设计报告-1十、编写程序设计说明书和系统设计报告-2第七章管理信息系统的系统设计小结作业
