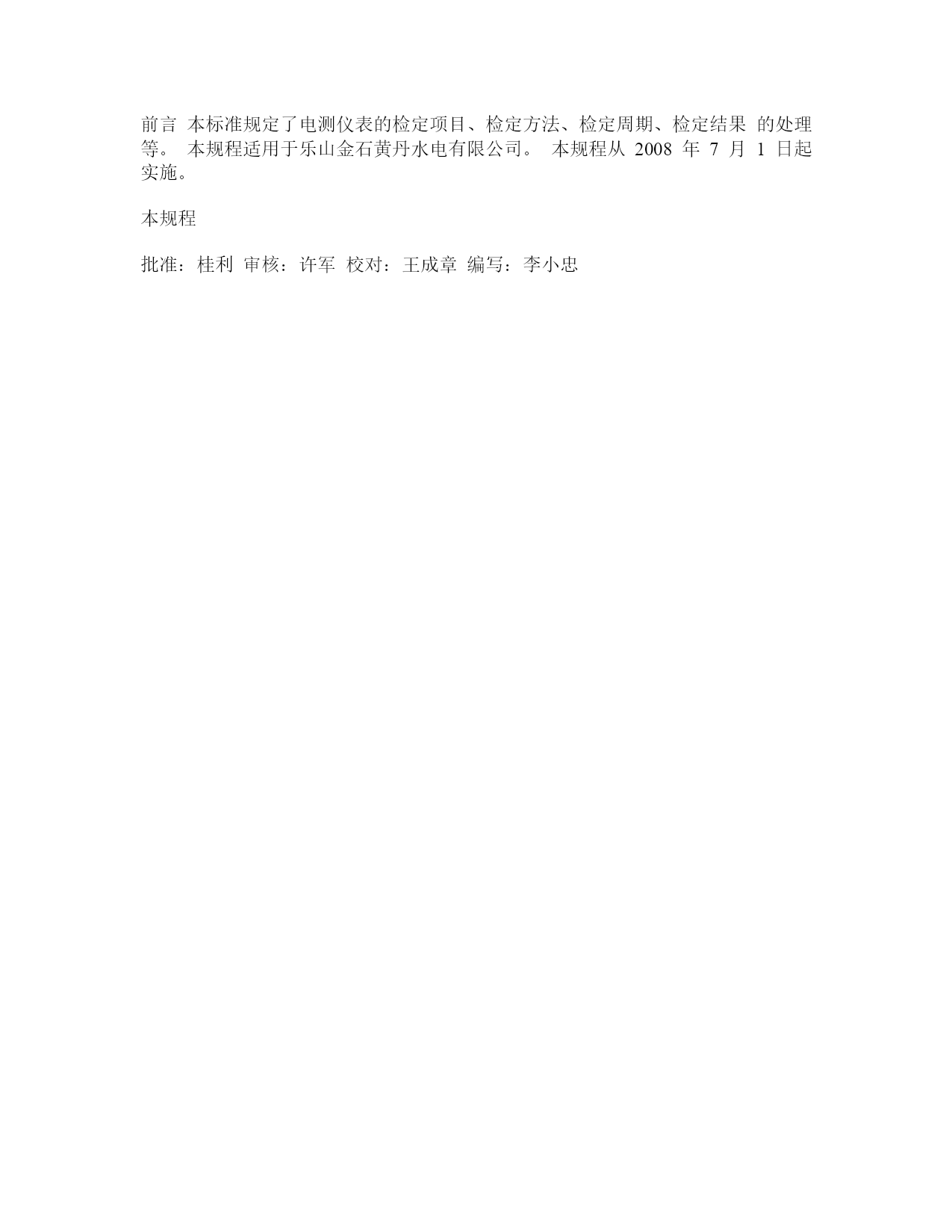

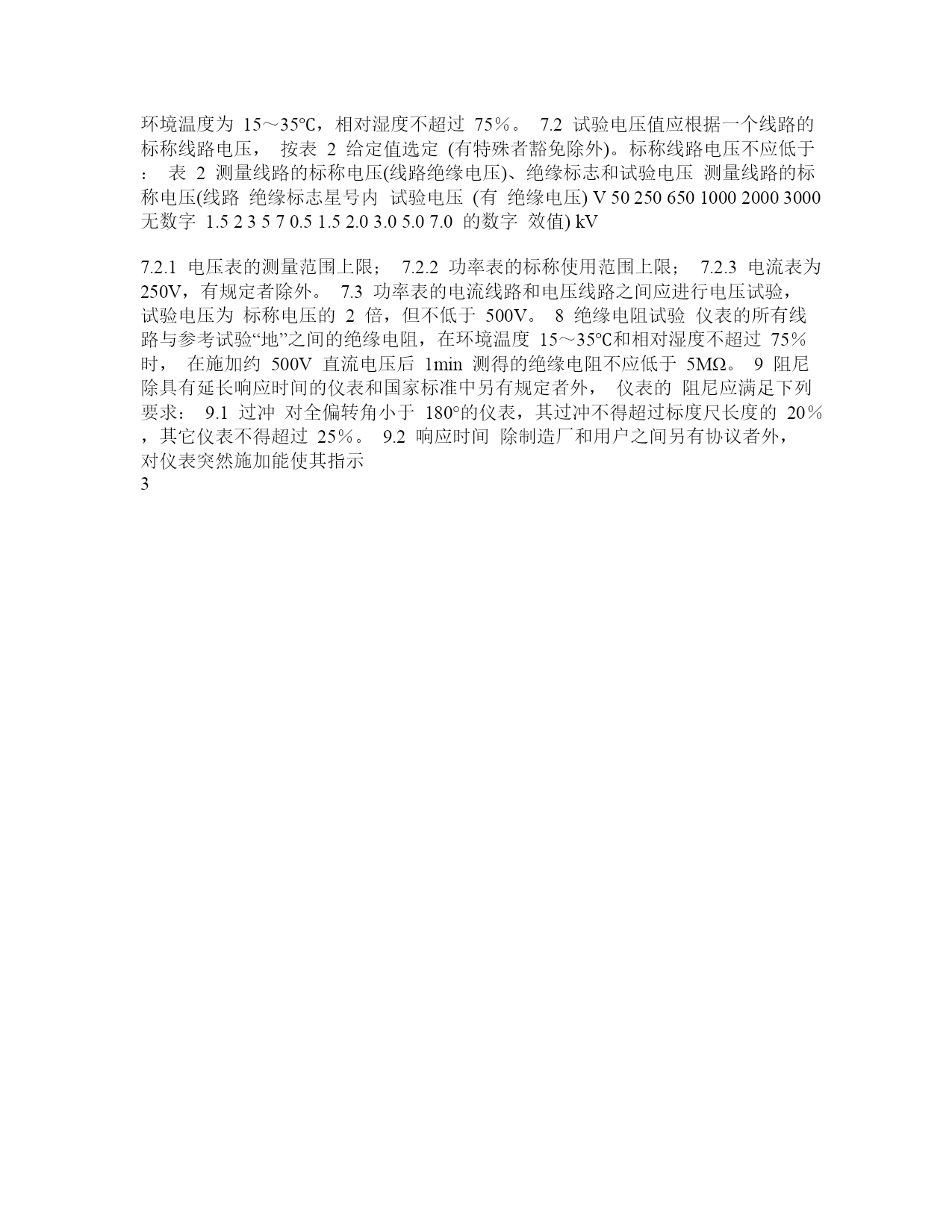

电测仪表电测仪表校验规程乐山金石黄丹水电有限公司二00八年六月前言本标准规定了电测仪表的检定项目、检定方法、检定周期、检定结果的处理等。本规程适用于乐山金石黄丹水电有限公司。本规程从2008年7月1日起实施。本规程批准：桂利审核：许军校对：王成章编写：李小忠一、电测仪表校验规程本规程适用于新制造、使用中及修理后的直接作用模拟指示直流和交流(频率40Hz～10kHz)电流表、电压表、功率表以及测量电流、电压及电阻的万用表(以下均简称仪表)的检定。本规程不适用于自动记录式仪表、数字式仪表、电子式仪表、平均值和峰值电压表、低功率因数功率表、泄漏电流表及电压高于600V的静电电压表的检定。一概述仪表是由测量线路和测量机构两部分组成的。当被测量通过测量线路变成测量机构所能接受的量时，该量驱动测量机构运动，从而指出被测量的大小。由于驱动方式不同，常用仪表可分为磁电系、电磁系、电动系、静电系及整流系等。二技术要求1仪表应有保证其正确使用的标志，且不应有可以引起测量错误和影响准确度的缺陷。2基本误差极限仪表的基本误差极限在标度尺测量范围(有效范围)内所有分度线上不应超过表1中的规定。表1基本误差极限等级指0.05数基本误±0.05±0.1(差限％等级指2.0数基本误±2.0(±(±±5.0±10±200.2)(2.5)(3.0)5.01020±±0.3±0.5±1.0(1.5)±0.10.5(0.3)20.1.0(1.5)1差限％2.5)3.0)注带括号的级别不是优选系列。仪表的基本误差按下式表示：(1)式中X――仪表的指示值；X0――被测量的实际值；XN――引用值(各类仪表的引用值由附录1给出)。3升降变差仪表的升降变差不应超过基本误差限的绝对值。表示方法见下式：(2)式中，X01和X02分别为某点被测量的上升和下降的实际值，XN的含意与式(1)中的相同。4偏离零位4.1对在标度尺上有零分度线的仪表，应进行断电时回零试验。4.1.1当在测量范围上限通电30s，立即减小被测量至零，断电15s内，用标度尺长度的百分数表示，指示器偏离零分度线不应超过基本误差限的50％。4.1.2对功率表还要进行只有电压线路通电，指示器偏离零分度线的试验，其改变量不应超过基本误差限的100％。5位置影响对没有装水准器，且有位置标志的仪表，当其自标准位置向任意方向倾斜5°或规定值，而对无位置标志的仪表应倾斜90°，即为水平或垂直位置，其允许改变量前者不应超过表1规定的基本误差限的50％，后者不应超过100％。6功率表的功率因数影响对等级指数等于和大于0.5的仪表，功率因数影响应在滞后状态下试验，对等级指数小于和等于0.3的仪表，应在滞后和超前两种状态下试验，由此引起的仪表指示值的改变量不应超过基本误差限的100％。7电压试验7.1仪表的所有测量线路与参考试验“地”之间应能耐受频率为45～65Hz的实用正弦波(畸变系数不超过5％)，历时1min的试验，试验2环境温度为15～35℃，相对湿度不超过75％。7.2试验电压值应根据一个线路的标称线路电压，按表2给定值选定(有特殊者豁免除外)。标称线路电压不应低于：表2测量线路的标称电压(线路绝缘电压)、绝缘标志和试验电压测量线路的标称电压(线路绝缘标志星号内试验电压(有绝缘电压)V50250650100020003000无数字1.523570.51.52.03.05.07.0的数字效值)kV7.2.1电压表的测量范围上限；7.2.2功率表的标称使用范围上限；7.2.3电流表为250V，有规定者除外。7.3功率表的电流线路和电压线路之间应进行电压试验，试验电压为标称电压的2倍，但不低于500V。8绝缘电阻试验仪表的所有线路与参考试验“地”之间的绝缘电阻，在环境温度15～35℃和相对湿度不超过75％时，在施加约500V直流电压后1min测得的绝缘电阻不应低于5MΩ。9阻尼除具有延长响应时间的仪表和国家标准中另有规定者外，仪表的阻尼应满足下列要求：9.1过冲对全偏转角小于180°的仪表，其过冲不得超过标度尺长度的20％，其它仪表不得超过25％。9.2响应时间除制造厂和用户之间另有协议者外，对仪表突然施加能使其指示3器最终指示在标度尺2／3处的被测量，4s之后的任何时间其指示在器偏离最终静止位置不得超过标度尺全长的1.5％。三检定条件(一)检定设备及要求10检定设备主要有10.1标准电池10.2标准电阻10.3直流标准电位差计10.4分压箱10.5高灵敏度指零仪10.6数字式多用表或模拟指示的标准表10.7多功能校准器或三用表校验仪10.8电流互感器和电压互感器10.9热电比较仪10.10标准电阻箱或有源电阻装置10.11高稳定度的交、
