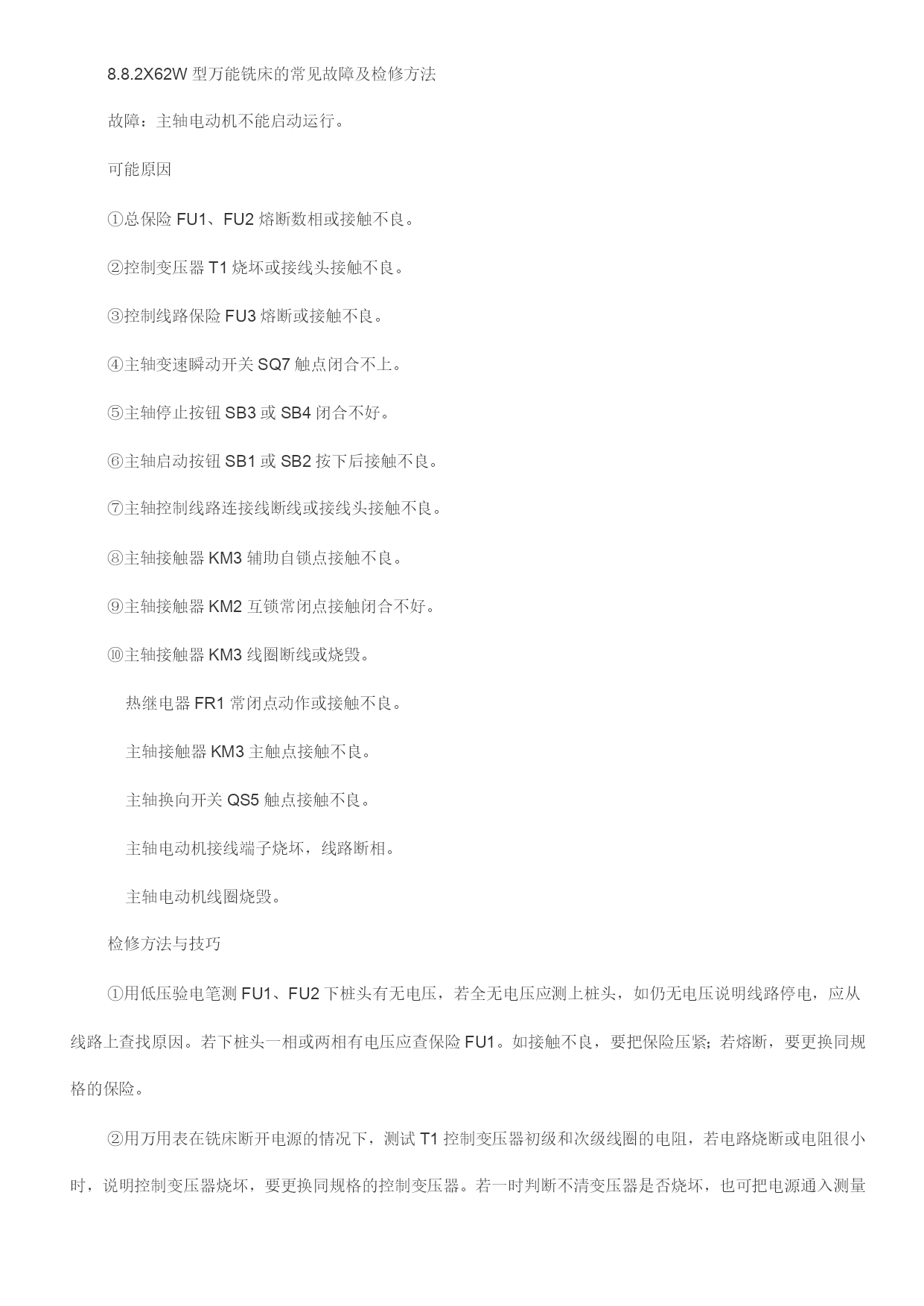

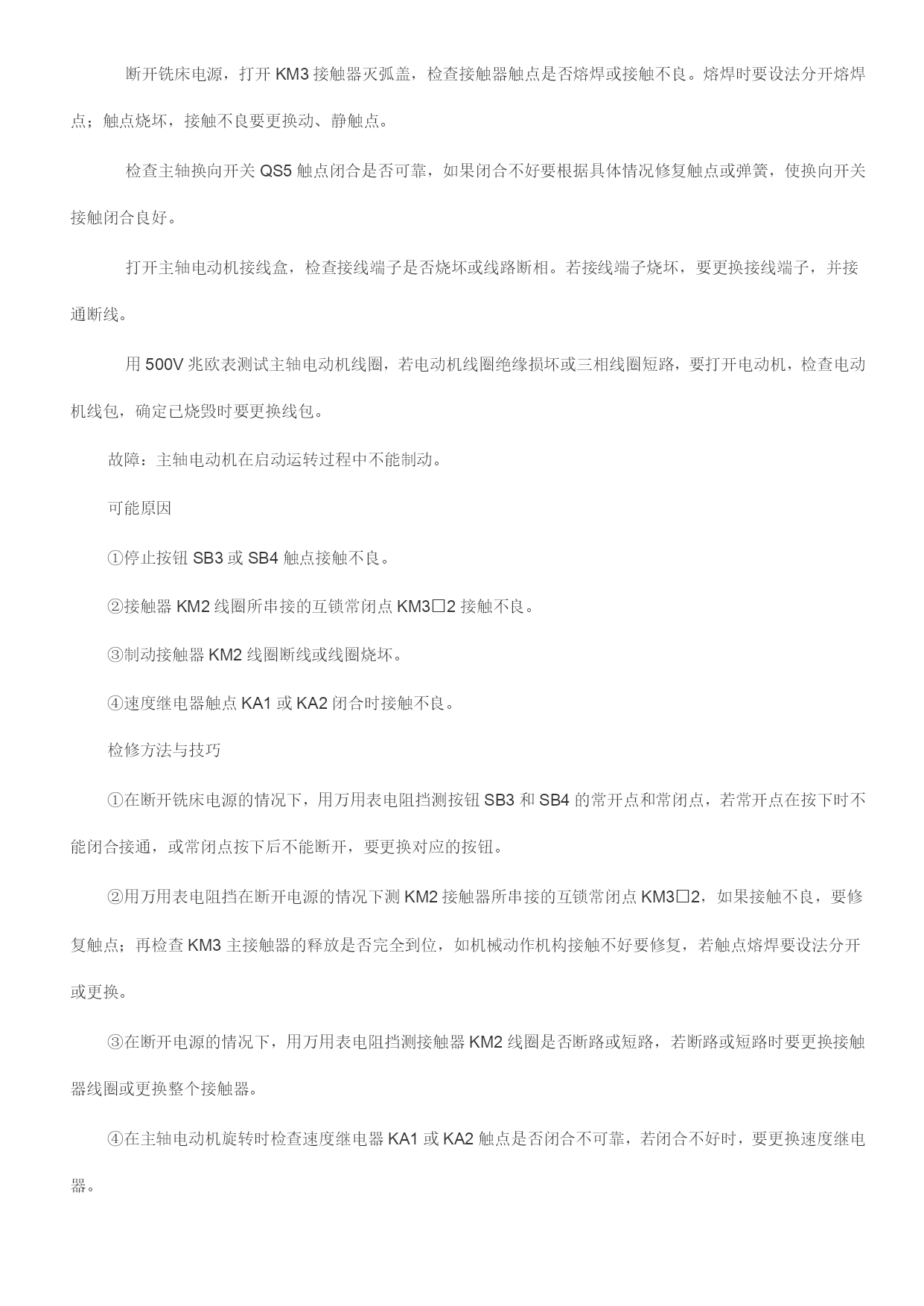

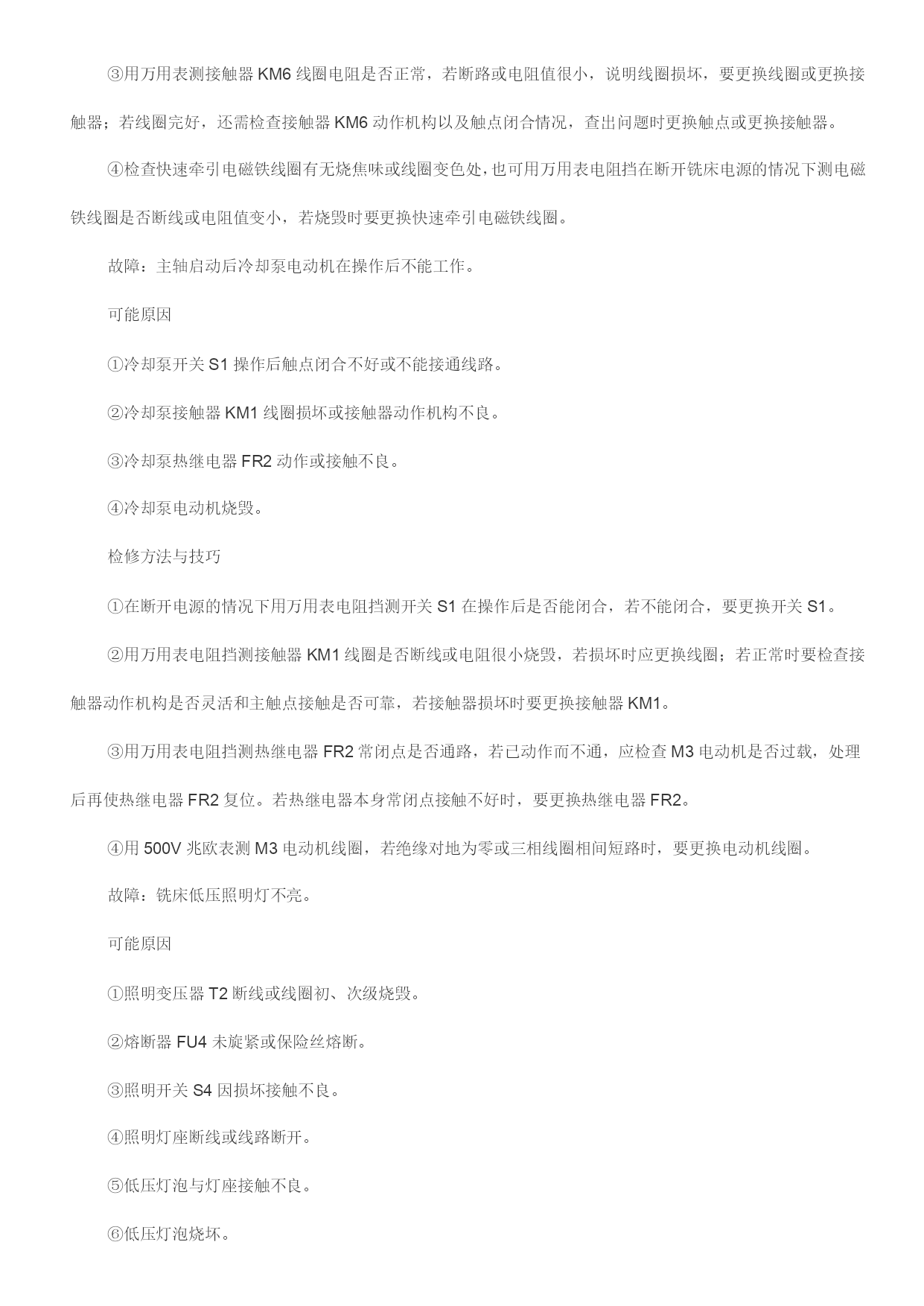

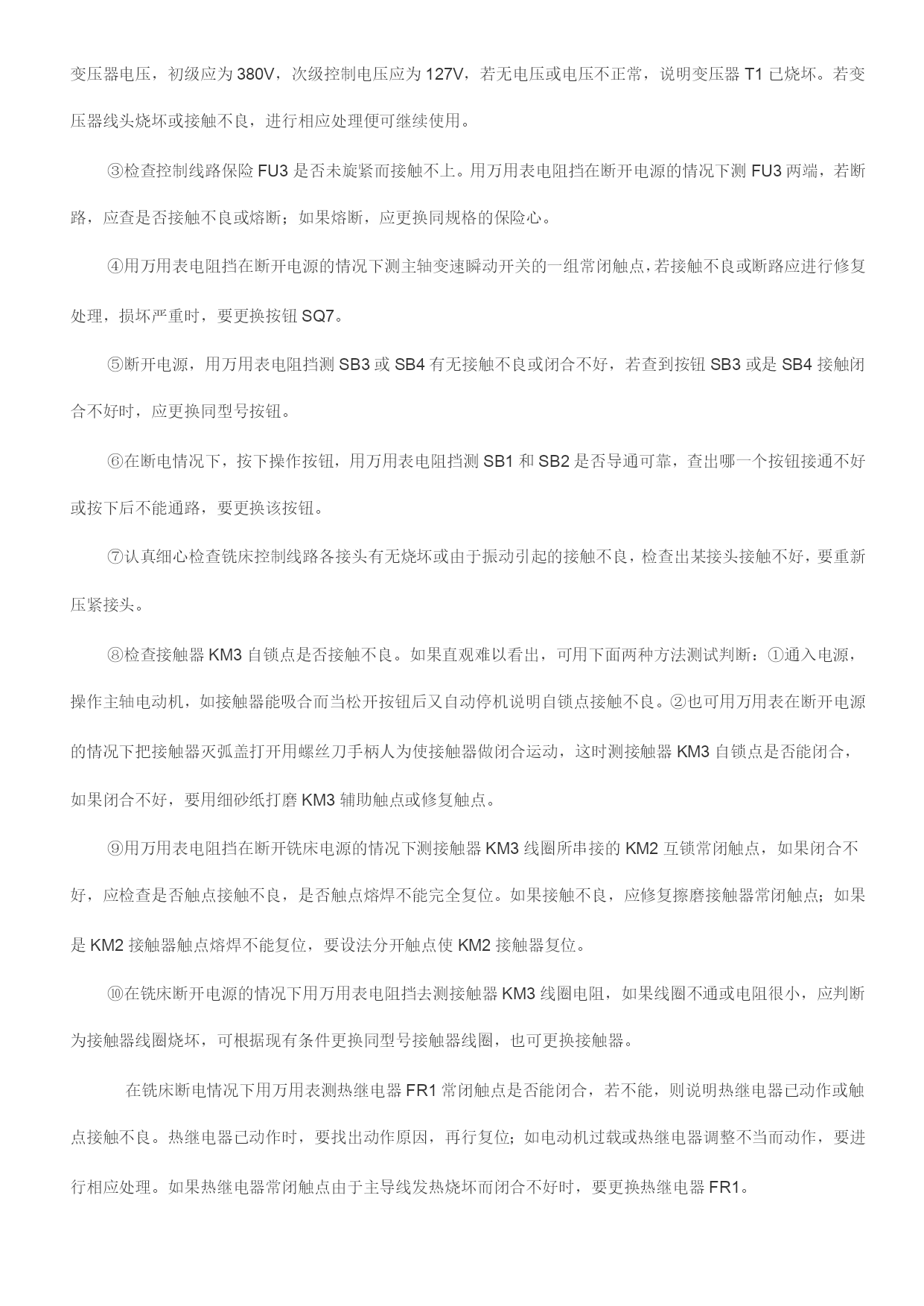

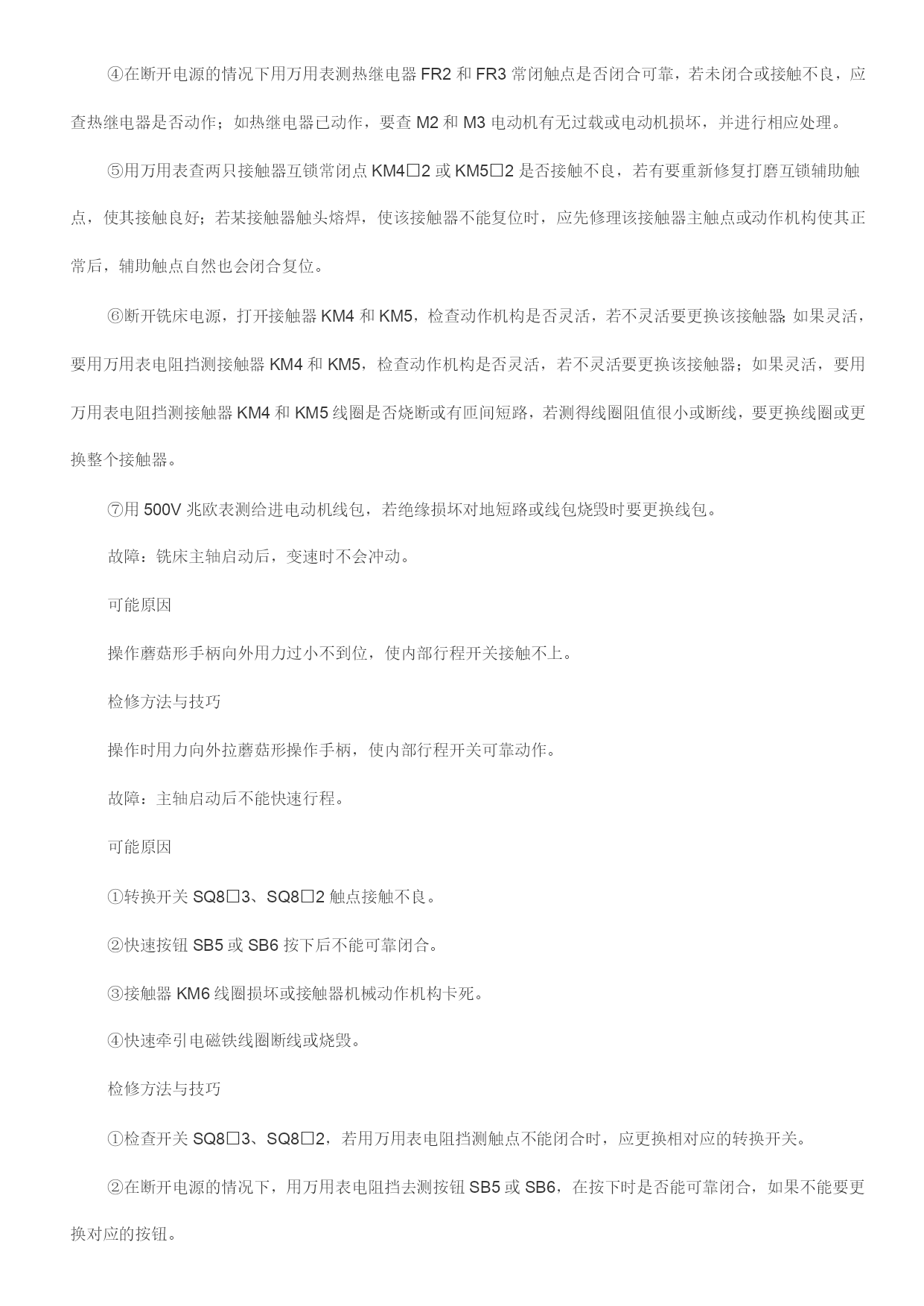

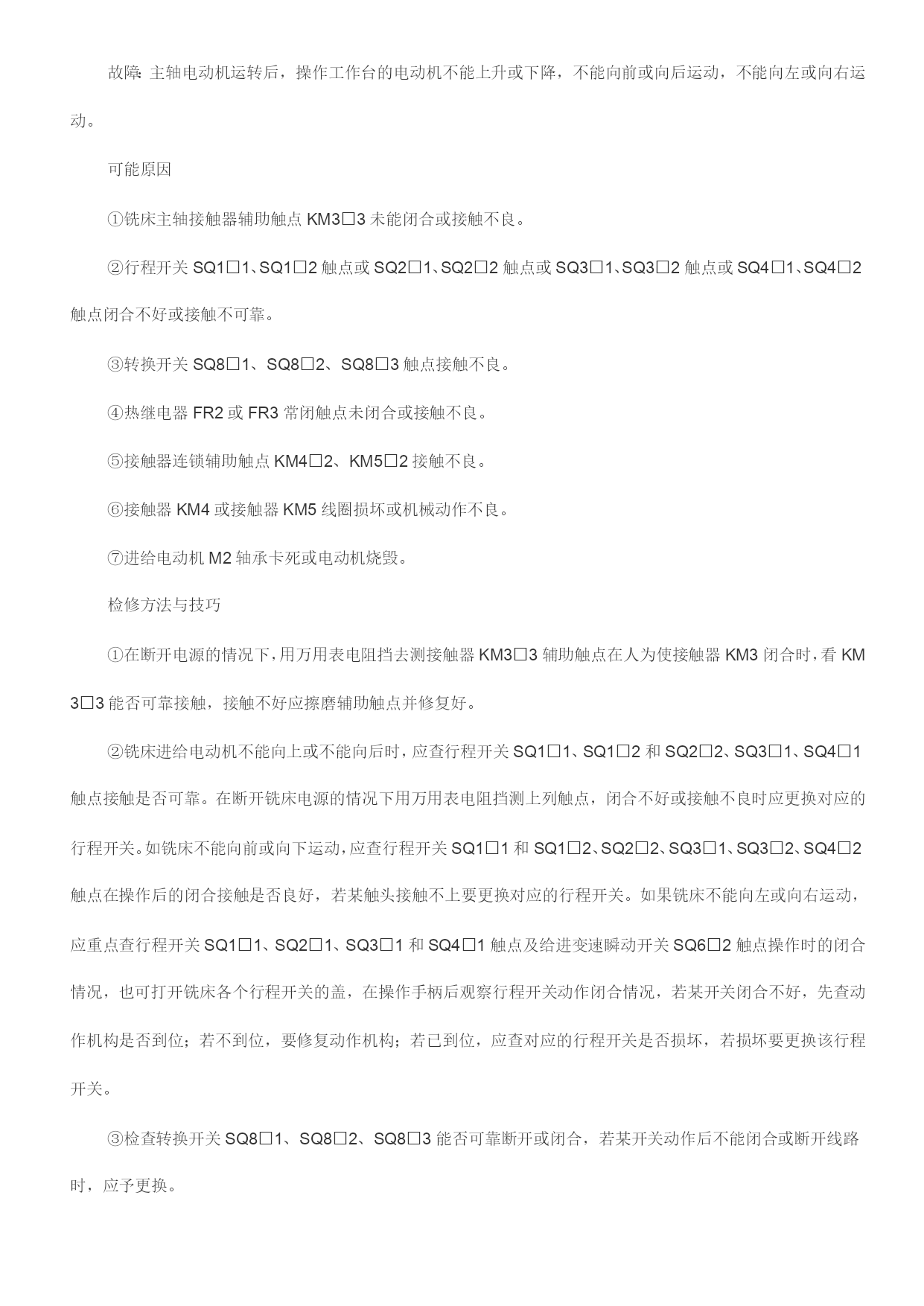

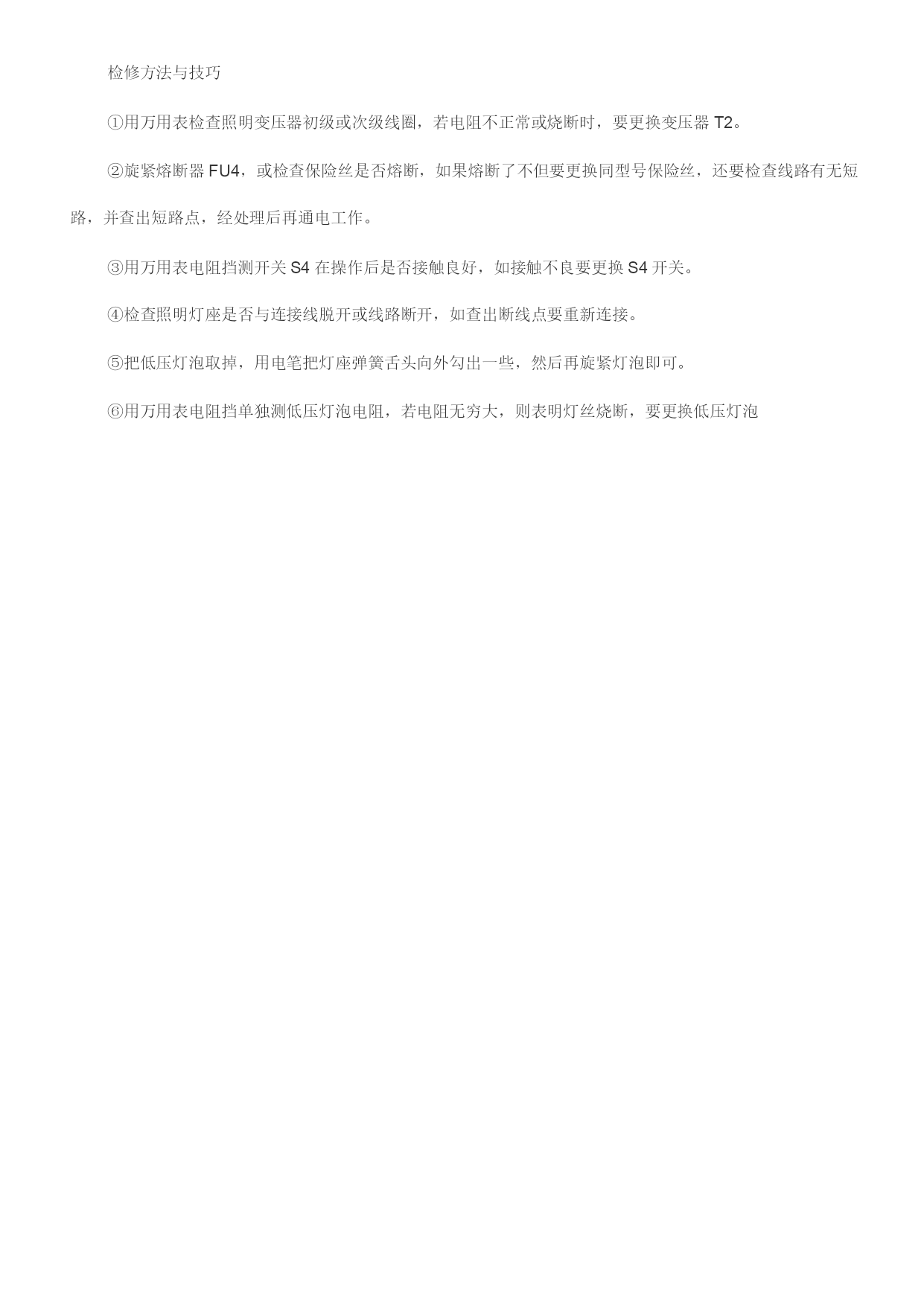

VX62W型万能铣床是由三台电动机共同完成各种加工时的动作功能。M1为主轴电动机，M2为工作给进电动机，M3是冷却泵电动机。主轴电动机是通过换向开关QS5以及接触器KM2和KM3来完成正反转、反接制动及瞬动控制，并可通过机械机构进行变速。要求M2的功能就更为全面，它能进行正反转控制、快慢速控制、限位控制，并通过机械机构使工作台进行上下、左右、前后方向运动。M3为冷却泵电动机，它通过KM1来控制操作开停，如图8.8所示。图8.8X62型万能铣床的电气控制电路8.8.2X62W型万能铣床的常见故障及检修方法故障：主轴电动机不能启动运行。可能原因①总保险FU1、FU2熔断数相或接触不良。②控制变压器T1烧坏或接线头接触不良。③控制线路保险FU3熔断或接触不良。④主轴变速瞬动开关SQ7触点闭合不上。⑤主轴停止按钮SB3或SB4闭合不好。⑥主轴启动按钮SB1或SB2按下后接触不良。⑦主轴控制线路连接线断线或接线头接触不良。⑧主轴接触器KM3辅助自锁点接触不良。⑨主轴接触器KM2互锁常闭点接触闭合不好。⑩主轴接触器KM3线圈断线或烧毁。热继电器FR1常闭点动作或接触不良。主轴接触器KM3主触点接触不良。主轴换向开关QS5触点接触不良。主轴电动机接线端子烧坏，线路断相。主轴电动机线圈烧毁。检修方法与技巧①用低压验电笔测FU1、FU2下桩头有无电压，若全无电压应测上桩头，如仍无电压说明线路停电，应从线路上查找原因。若下桩头一相或两相有电压应查保险FU1。如接触不良，要把保险压紧；若熔断，要更换同规格的保险。②用万用表在铣床断开电源的情况下，测试T1控制变压器初级和次级线圈的电阻，若电路烧断或电阻很小时，说明控制变压器烧坏，要更换同规格的控制变压器。若一时判断不清变压器是否烧坏，也可把电源通入测量变压器电压，初级应为380V，次级控制电压应为127V，若无电压或电压不正常，说明变压器T1已烧坏。若变压器线头烧坏或接触不良，进行相应处理便可继续使用。③检查控制线路保险FU3是否未旋紧而接触不上。用万用表电阻挡在断开电源的情况下测FU3两端，若断路，应查是否接触不良或熔断；如果熔断，应更换同规格的保险心。④用万用表电阻挡在断开电源的情况下测主轴变速瞬动开关的一组常闭触点，若接触不良或断路应进行修复处理，损坏严重时，要更换按钮SQ7。⑤断开电源，用万用表电阻挡测SB3或SB4有无接触不良或闭合不好，若查到按钮SB3或是SB4接触闭合不好时，应更换同型号按钮。⑥在断电情况下，按下操作按钮，用万用表电阻挡测SB1和SB2是否导通可靠，查出哪一个按钮接通不好或按下后不能通路，要更换该按钮。⑦认真细心检查铣床控制线路各接头有无烧坏或由于振动引起的接触不良，检查出某接头接触不好，要重新压紧接头。⑧检查接触器KM3自锁点是否接触不良。如果直观难以看出，可用下面两种方法测试判断：①通入电源，操作主轴电动机，如接触器能吸合而当松开按钮后又自动停机说明自锁点接触不良。②也可用万用表在断开电源的情况下把接触器灭弧盖打开用螺丝刀手柄人为使接触器做闭合运动，这时测接触器KM3自锁点是否能闭合，如果闭合不好，要用细砂纸打磨KM3辅助触点或修复触点。⑨用万用表电阻挡在断开铣床电源的情况下测接触器KM3线圈所串接的KM2互锁常闭触点，如果闭合不好，应检查是否触点接触不良，是否触点熔焊不能完全复位。如果接触不良，应修复擦磨接触器常闭触点；如果是KM2接触器触点熔焊不能复位，要设法分开触点使KM2接触器复位。⑩在铣床断开电源的情况下用万用表电阻挡去测接触器KM3线圈电阻，如果线圈不通或电阻很小，应判断为接触器线圈烧坏，可根据现有条件更换同型号接触器线圈，也可更换接触器。在铣床断电情况下用万用表测热继电器FR1常闭触点是否能闭合，若不能，则说明热继电器已动作或触点接触不良。热继电器已动作时，要找出动作原因，再行复位；如电动机过载或热继电器调整不当而动作，要进行相应处理。如果热继电器常闭触点由于主导线发热烧坏而闭合不好时，要更换热继电器FR1。断开铣床电源，打开KM3接触器灭弧盖，检查接触器触点是否熔焊或接触不良。熔焊时要设法分开熔焊点；触点烧坏，接触不良要更换动、静触点。检查主轴换向开关QS5触点闭合是否可靠，如果闭合不好要根据具体情况修复触点或弹簧，使换向开关接触闭合良好。打开主轴电动机接线盒，检查接线端子是否烧坏或线路断相。若接线端子烧坏，要更换接线端子，并接通断线。用500V兆欧表测试主轴电动机线圈，若电动机线圈绝缘损坏或三相线圈短路，要打开电动机，检查电动机线包，确定已烧毁时要更换线包。故障：主轴电动机在启动运转过程中不能制动。可能原因①停止按钮SB3或SB4触点接触不良。②接触器KM2线圈所串接的
