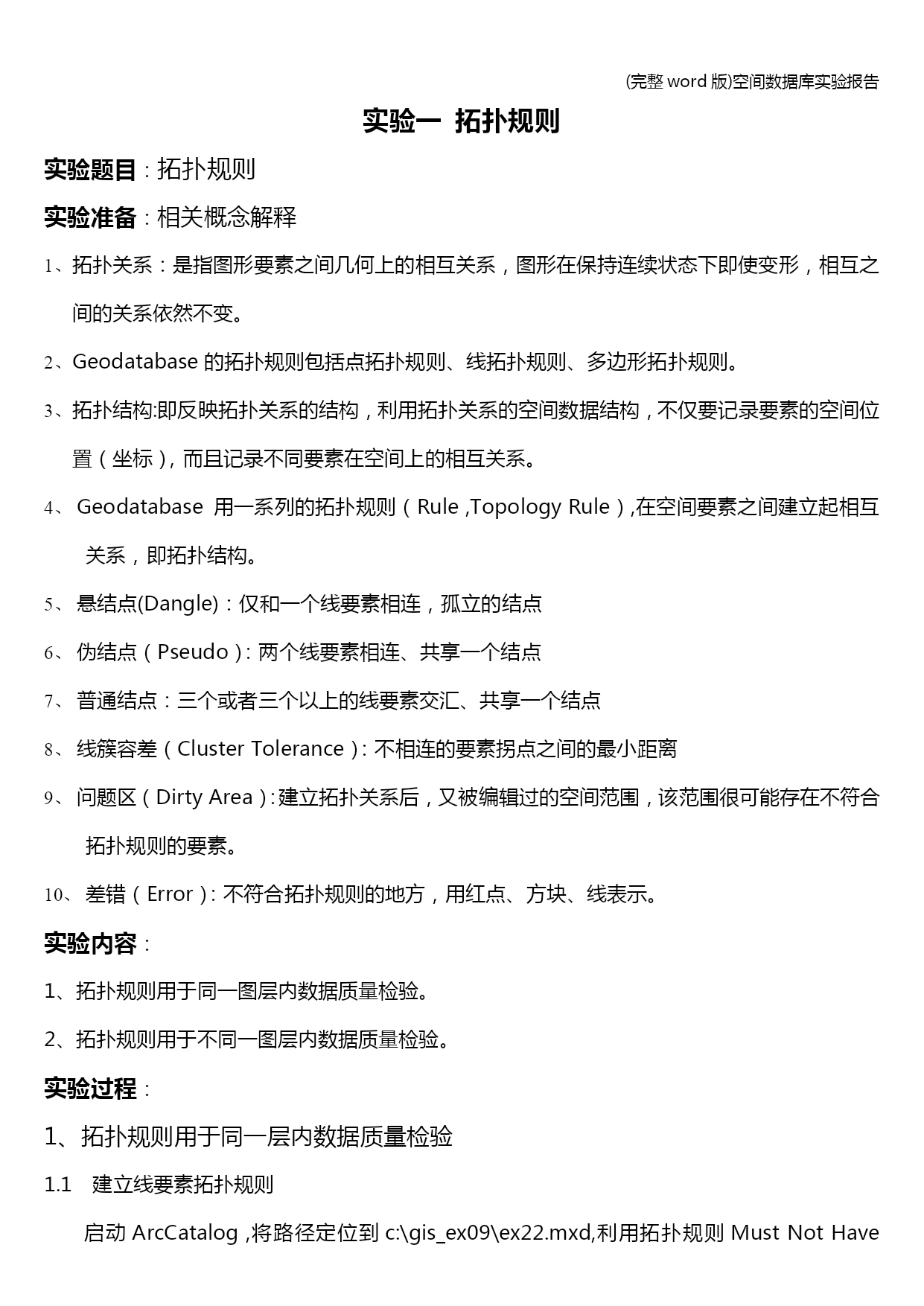

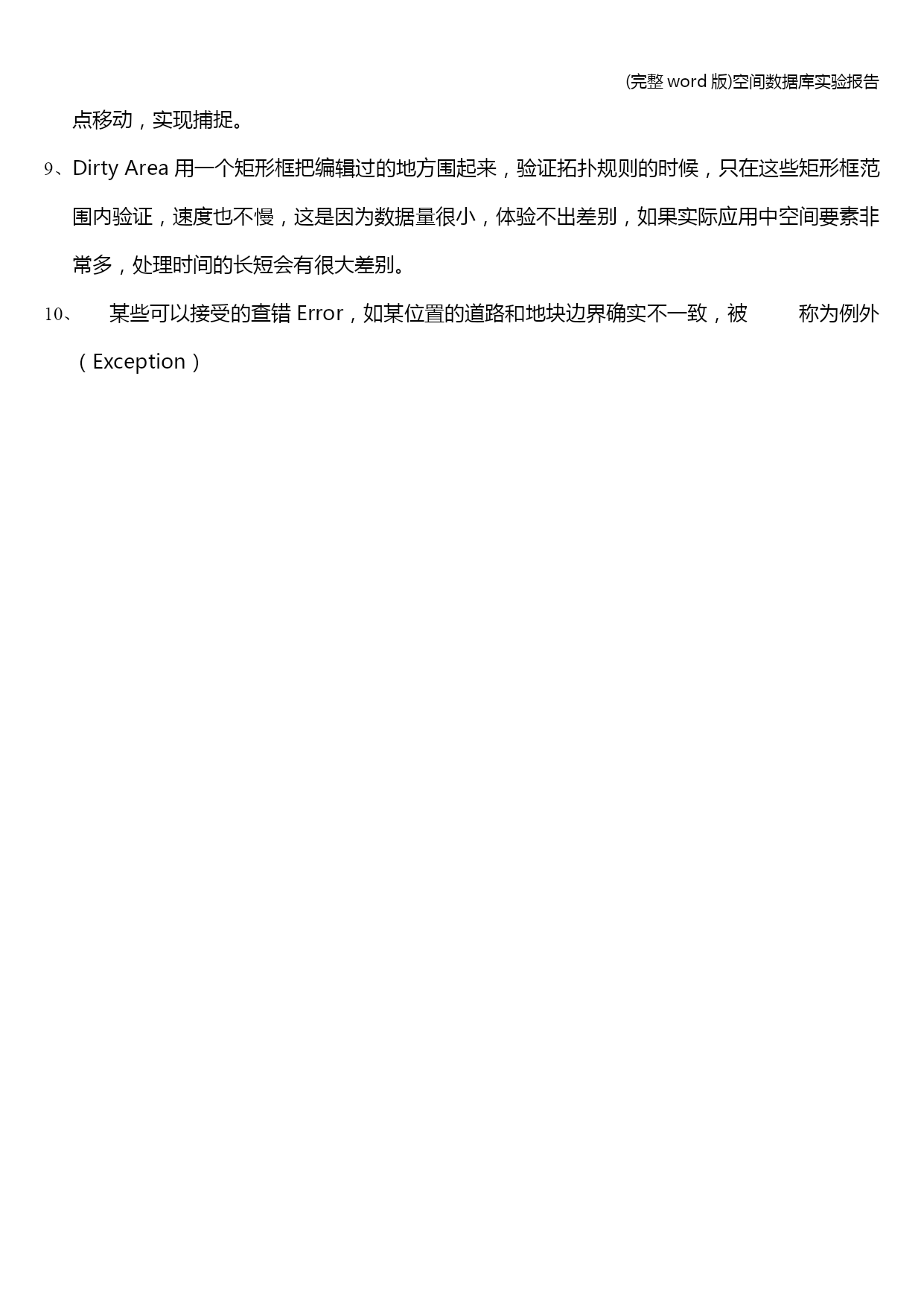

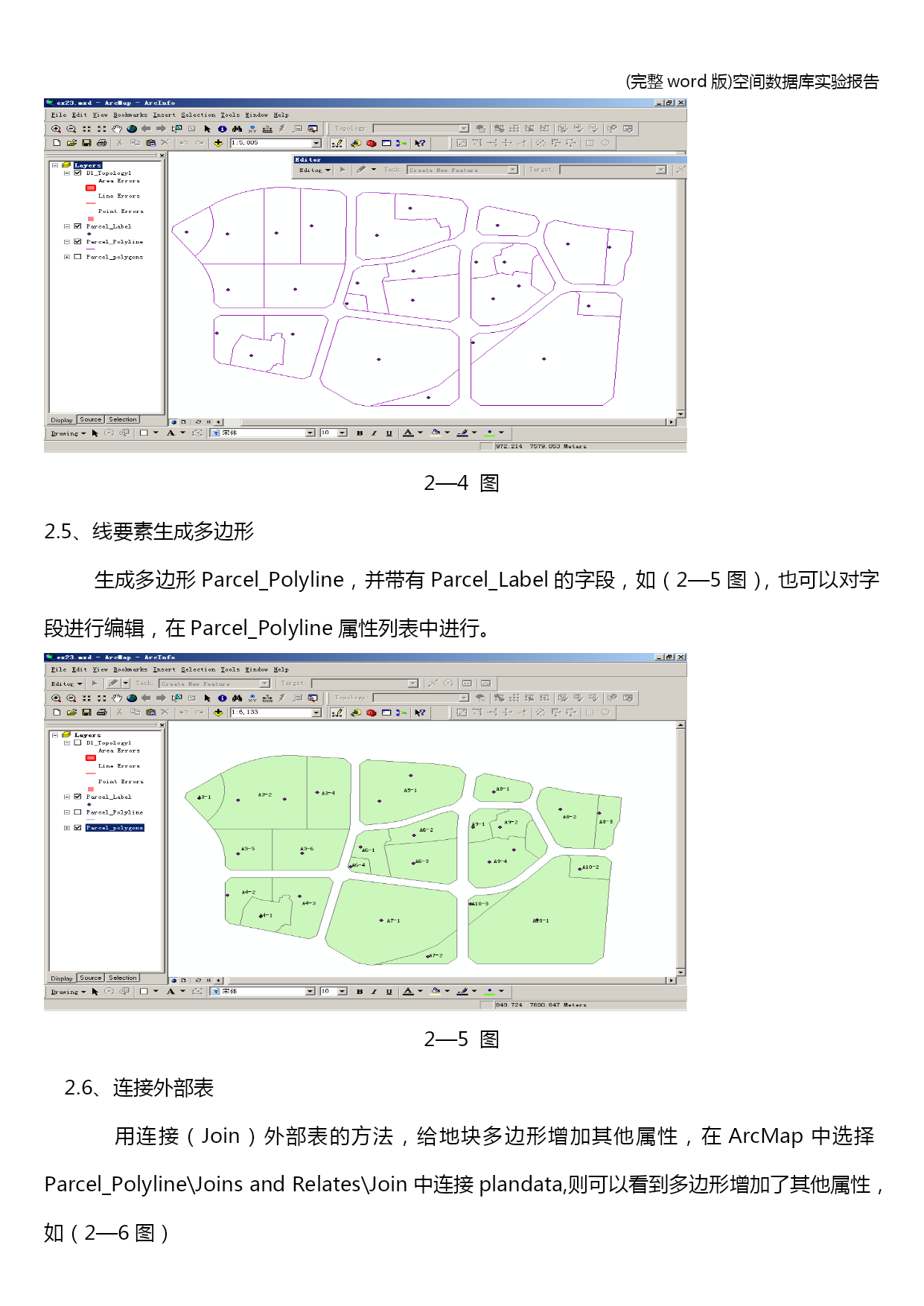

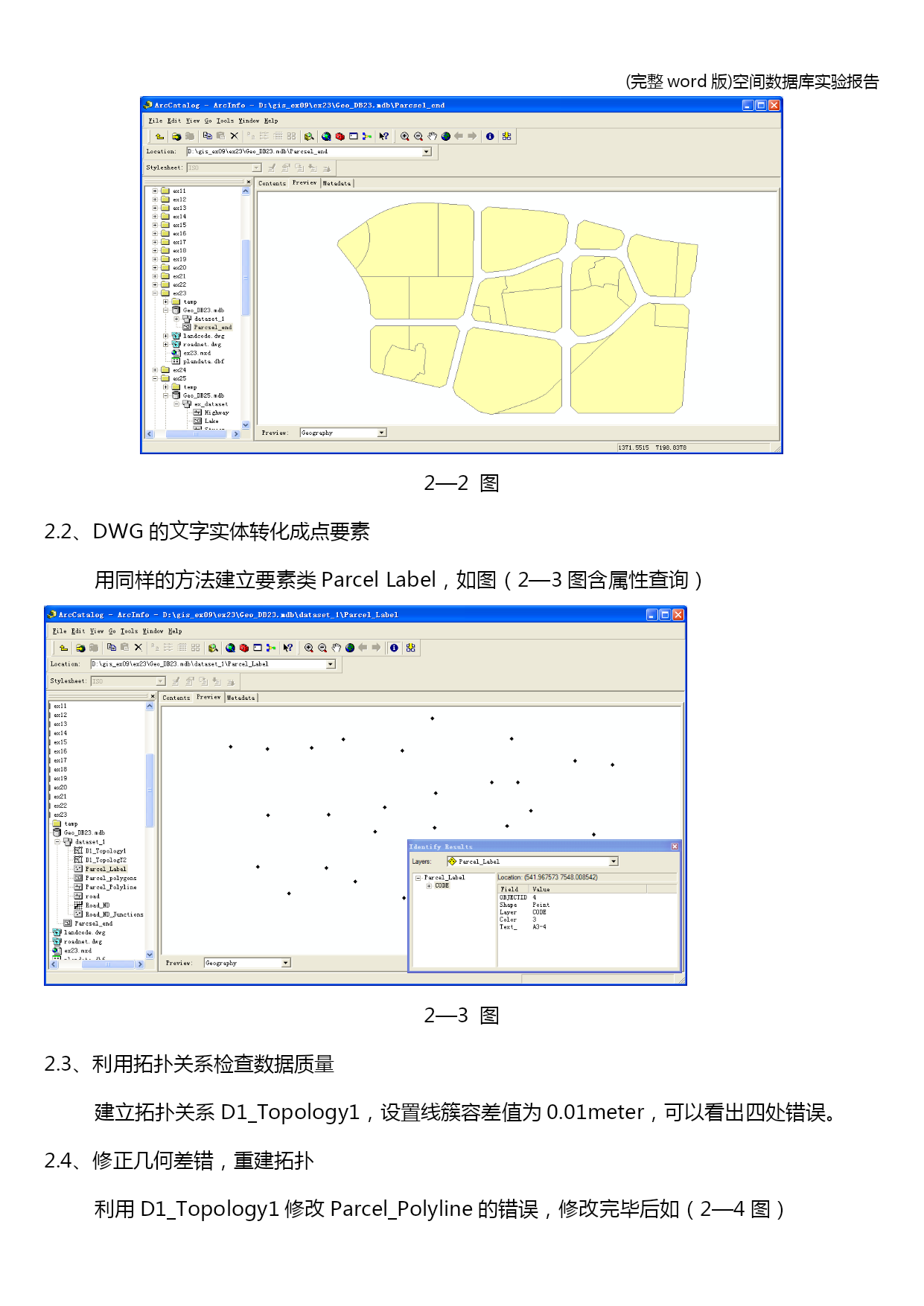

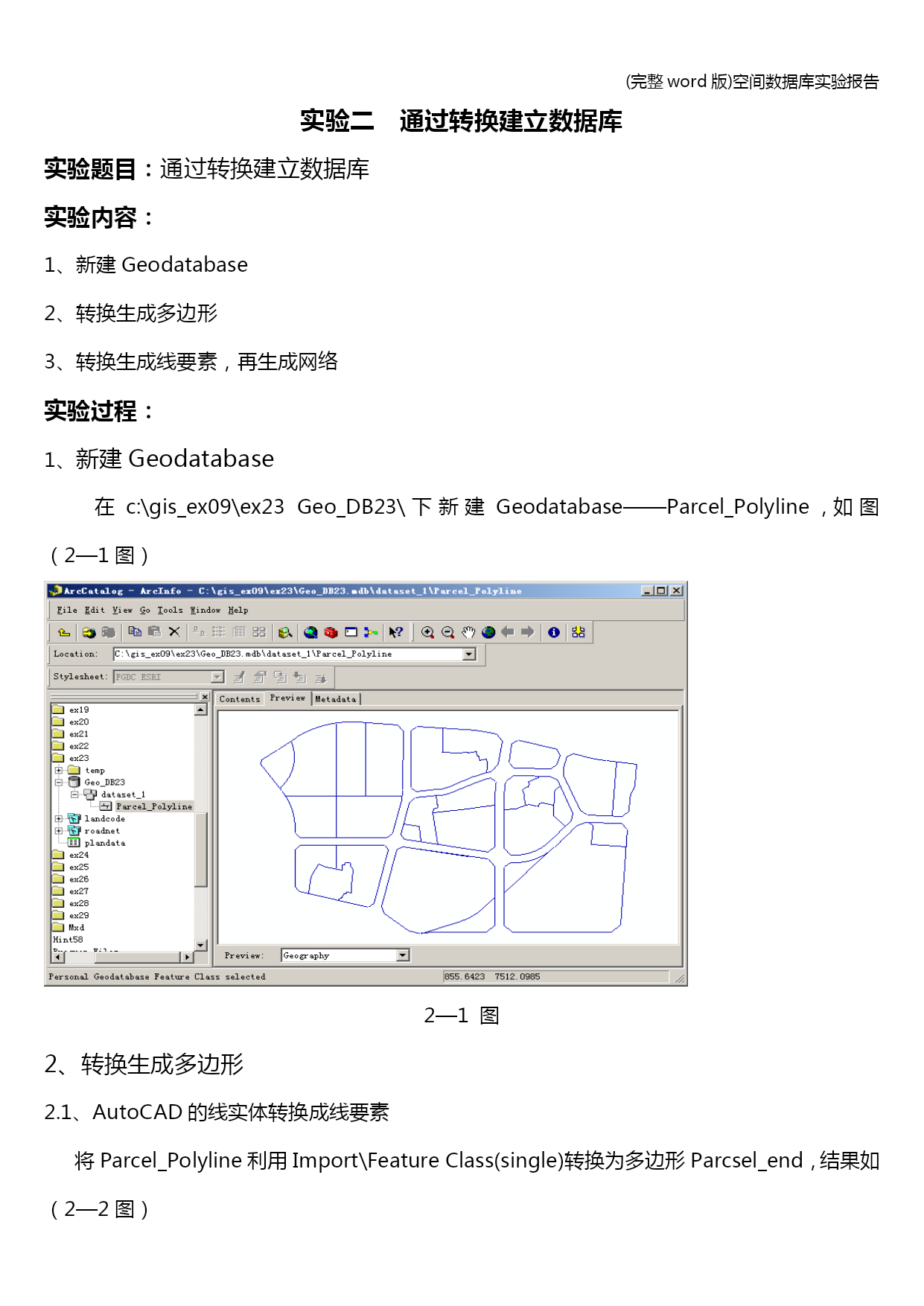

(完整word版)空间数据库实验报告(完整word版)空间数据库实验报告(完整word版)空间数据库实验报告==大学==学院《空间数据库》课程设计报告专业：08地理信息系统01姓名：**学号：二零一一年一月实验一拓扑规则实验题目：拓扑规则实验准备：相关概念解释拓扑关系：是指图形要素之间几何上的相互关系，图形在保持连续状态下即使变形，相互之间的关系依然不变。Geodatabase的拓扑规则包括点拓扑规则、线拓扑规则、多边形拓扑规则。拓扑结构:即反映拓扑关系的结构，利用拓扑关系的空间数据结构，不仅要记录要素的空间位置（坐标），而且记录不同要素在空间上的相互关系。Geodatabase用一系列的拓扑规则（Rule,TopologyRule）,在空间要素之间建立起相互关系，即拓扑结构。悬结点(Dangle)：仅和一个线要素相连，孤立的结点伪结点（Pseudo）：两个线要素相连、共享一个结点普通结点：三个或者三个以上的线要素交汇、共享一个结点线簇容差（ClusterTolerance）：不相连的要素拐点之间的最小距离问题区（DirtyArea）：建立拓扑关系后，又被编辑过的空间范围，该范围很可能存在不符合拓扑规则的要素。差错（Error）：不符合拓扑规则的地方，用红点、方块、线表示。实验内容：1、拓扑规则用于同一图层内数据质量检验。2、拓扑规则用于不同一图层内数据质量检验。实验过程：1、拓扑规则用于同一层内数据质量检验1.1建立线要素拓扑规则启动ArcCatalog,将路径定位到c:\gis_ex09\ex22.mxd,利用拓扑规则MustNotHaveDangles(不能出现悬节点)为Geo_DB22\dataset1\lotlines建立拓扑关系Dataset1_Topology，建立后，成果如图1-1，意思是有三个悬节点，不符合预定义的拓扑规则图1-1修改拓扑错误关闭ArcCatalog，启动ArcMap，打开ex22.mxd，激活Dataframe1,除了已经存在的lotlines以外，加入Dataset1_Topology,可以看出有三处拓扑错误——线过长、线过短、线多余，调动Editor,打开Topology拓扑工具条和AdvancedEditing高级编辑工具条，StartEditing开始编辑辑，此处例举线过短时的编辑情况，选中参考边界，在AdvancedEditing高级编辑工具条中选择Extention工具，点击需要延长的线，如图1-2，过短的线就延伸到参照线——图1-2当将当前窗口的拓扑关系错误一一修改后，需要验证刚才编辑过的地方是否还有错误，则需勾取Dataset1_Topology图层中Properties中SymbologyDirtyAreas（问题区）,则地图上刚刚编辑过的地方有三个蓝色区域，如图1-3图1-3则只需再对DirtyAreas进行拓扑关系验证，即利用VilidateTopologyInSpecifiedArea工具进行质量验证，无拓扑错误后，如图1-4——（如若有错，仍需进一步修改）图1-4生成地块多边形启动ArcCatalog，右击Geo_DB22\dataset1，选用New\PolygonFeatureFromLines（从线要素产生多边形），生成一个新的多边形要素类lotspolygons,预览如图1-5图1-52、拓扑规则用于不同图层之间数据检测2.1建立不同要素之间的拓扑关系在ArcCatalog中Geo_DB22\dataset2下为Road、Parcel建立拓扑关系Topology2修改拓扑错误在ArcMap中利用Topology2对Road、Parcel进行拓扑查错并修改，此处的拓扑关系主要是多边形共同边界的错误和线多余的错误，正确修改后结果如图1-6图1-6实验小结：Geodatabase可以有多种线、点、多边形规则，用于控制要素类之间的特定空间关系。拓扑关系在ArcCatalog中建立，靠规则来控制，可以控制同一要素类内各要素间的关系，也可以控制同一个数据集中不同要素类之间的关系。本实验中使用了常用的线拓扑MustNotHaveDangles(不允许有悬节点)。按许多拓扑规则，悬结点、伪结点被当做查错。相比之下，数据输入（数字化）时悬结点对数据质量影响更大线过长、过短、多余均表现为悬结点线要素要存在悬结点，如果要构造多边形，很容易产生不正确的多边形建立拓扑关系时，如果两个拐点之间的建立小于ClusterTolerance（线簇容差），这两个拐点就自动被捕捉到一起，变成一个拐点。多个要素类参与拓扑关系需要一个Rank（等级值）
