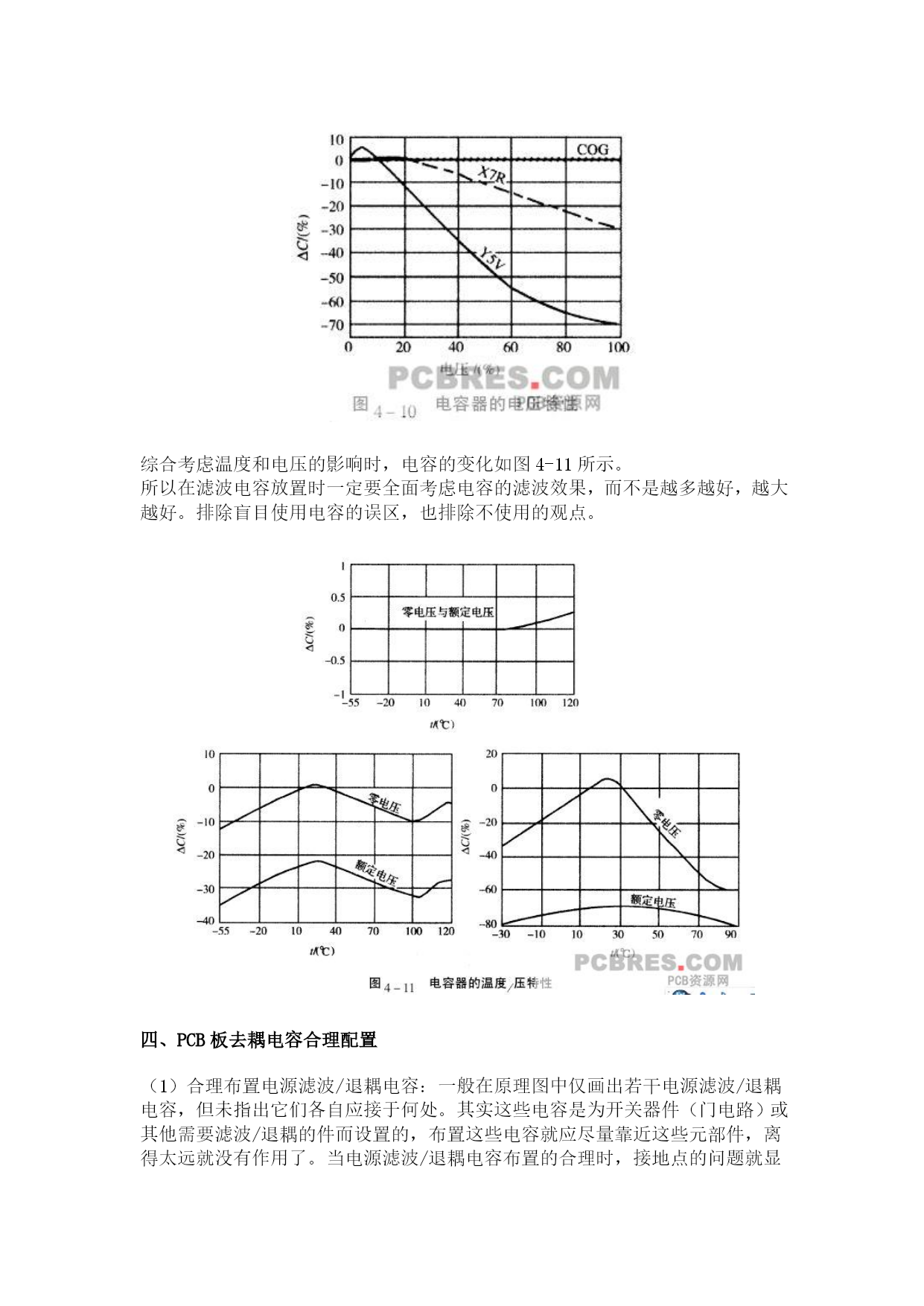

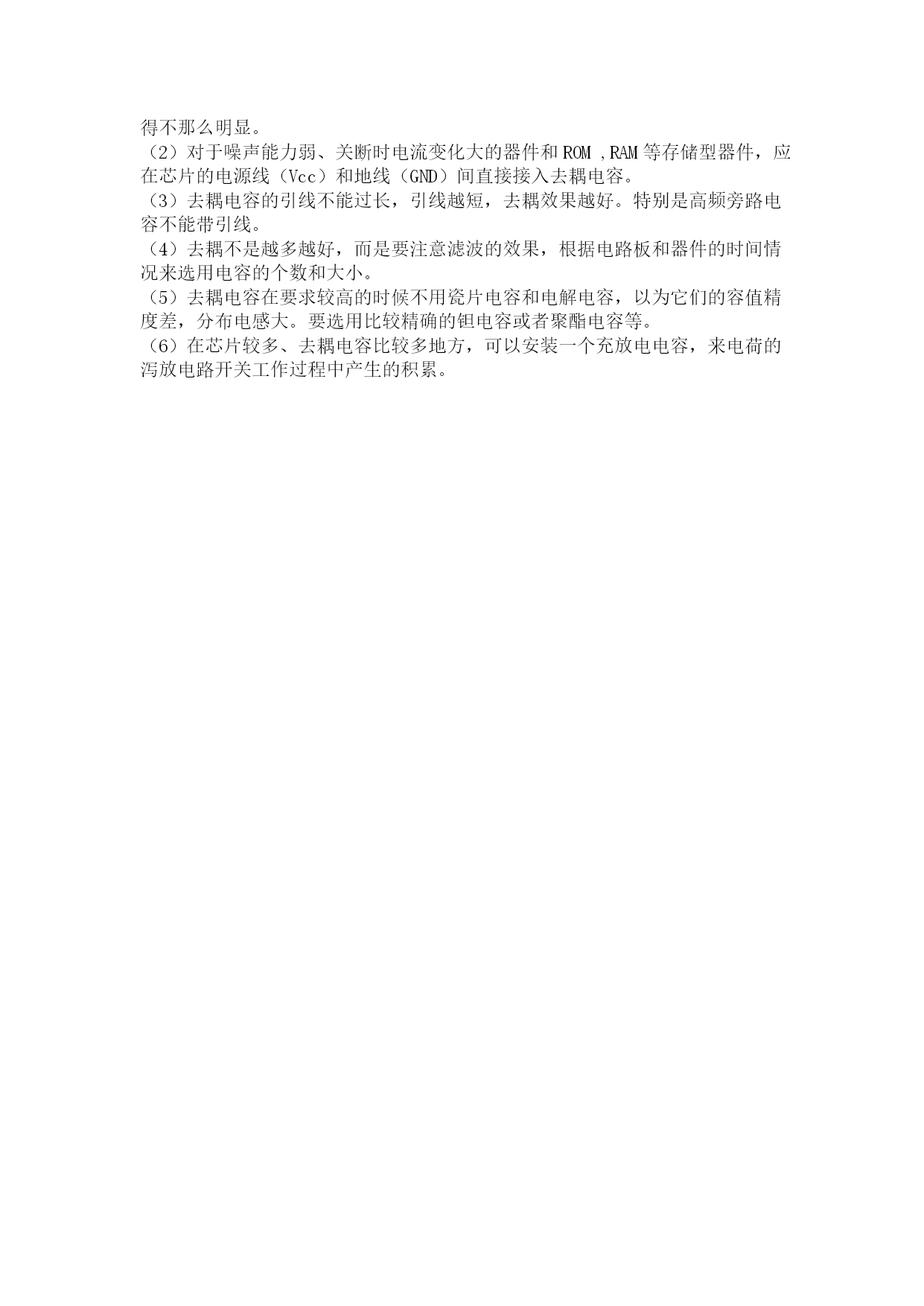

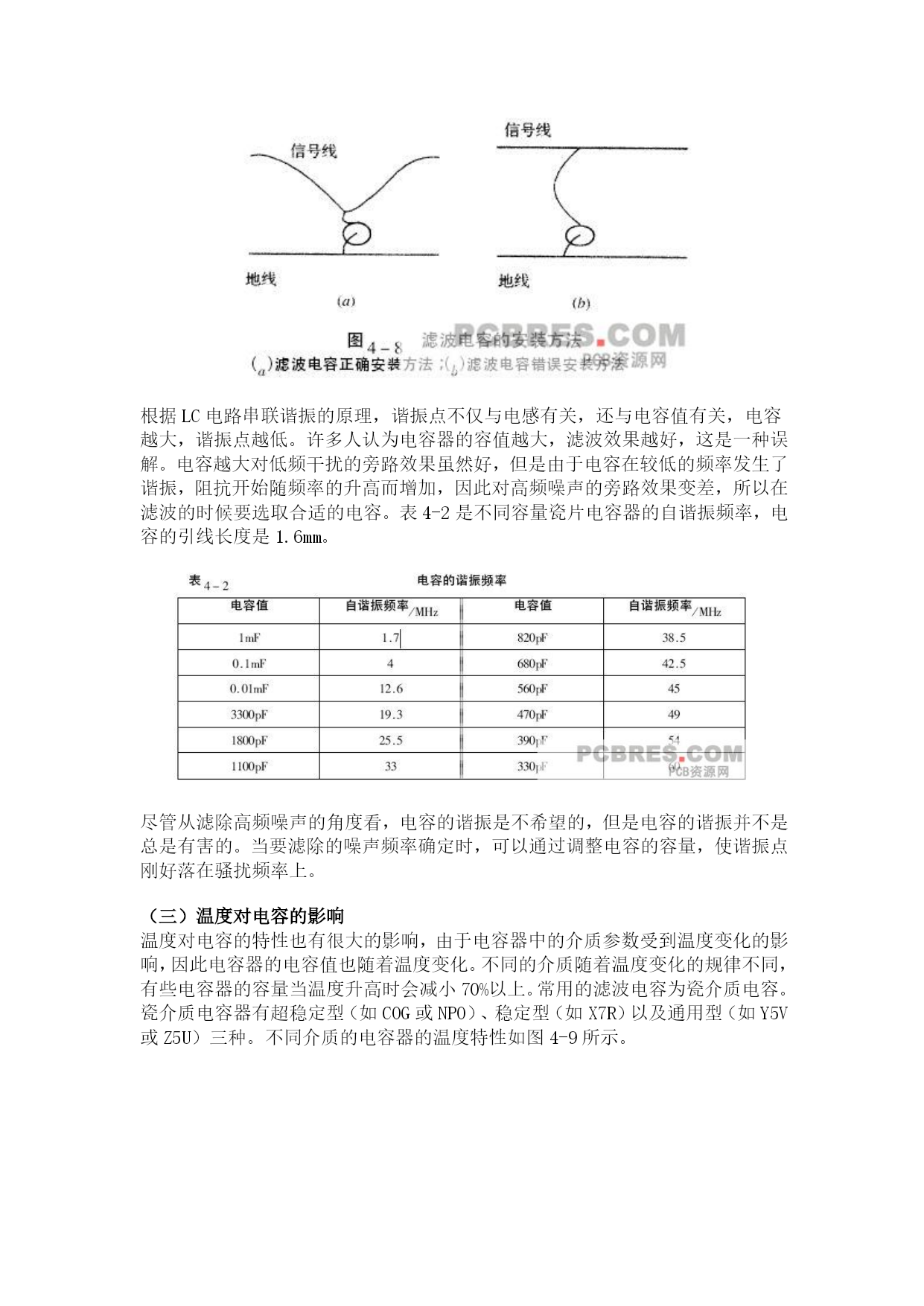

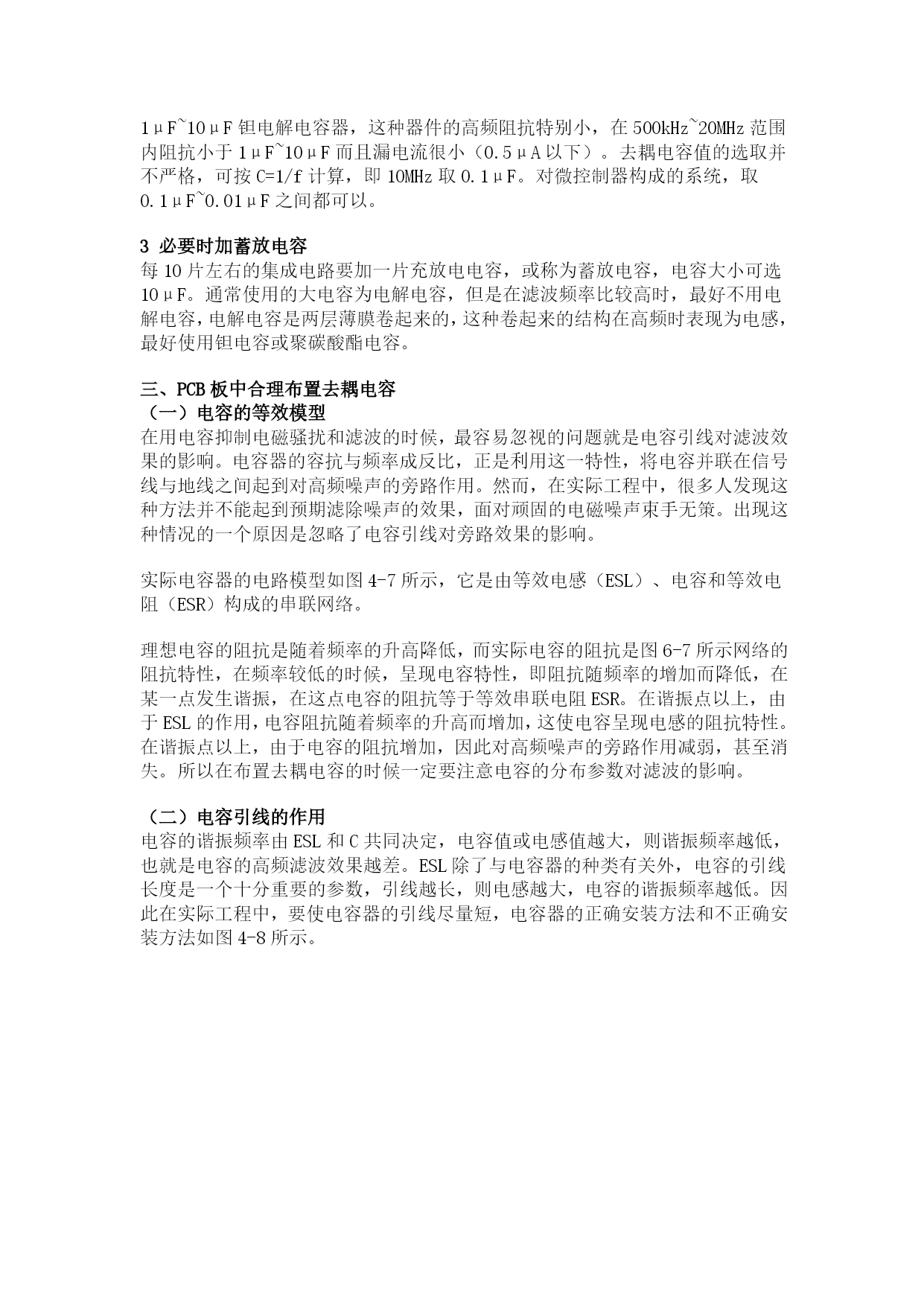

PCB板去耦电容合理配置2009-07-0717:22一、PCB板中去耦电容的分类去耦电容在补偿集成片或电路板工作电压跌落时能起到储能作用。它可以分成整体的、局部的和板间的三种。整体去耦电容又称旁路电容，它工作于低频（<1MHz）范围状态，为整个电路板提供一个电流源，补偿电路板工作时产生的ΔI噪声电流，保证工作电源电压的稳定。它的大小为HYPERLINK"http://www.pcbres.com/"PCB上所有负载电容和的50~100倍。它应放置在紧靠HYPERLINK"http://www.pcbres.com/"PCB外接电源线和地线的地方，印制线密度很高的地方。这不仅不会减小低频去耦，而且还会为HYPERLINK"http://www.pcbres.com/"PCB上布置关键性的印制线提供空间。局部去耦电容有两个作用。第一，出于功能上的考虑：通过电容的充放电使集成片得到的供电电压比较平稳，不会由于电压的暂时跌落导致集成片功能受到影响；第二，出于EMC考虑：为集成片的瞬变电流提供就近的高频通道，使电流不至于通过环路面积较大的供电线路，从而大大减小向外的辐射噪声。同时由于各集成片拥有自己的高频通道，相互之间没有公共阻抗，抑止了其阻抗耦合。局部去耦电容安装在每个集成片的电源端子和接地端子之间，并尽量靠近集成片。板间去耦电容是指电源面和接地面之间的电容，它是高频率时去耦电流的主要来源。板间电容可以通过增加电源层和接地层间面积来增大。在PCB中，一些接地面可以布到了电源层，移去这些接地面，用电源隔离区代之，可以增加板间电容。二、PCB板中去耦电容的大小在直流电源回路中，负载的变化会引起电源噪声。例如在数字电路中，当电路从一个状态转换为另一种状态时，就会在电源线上产生一个很大的尖峰电流，形成瞬变的噪声电压。配置去耦电容可以抑制因负载变化而产生的噪声，是印制电路板的可靠性设计的一种常规做法，好的高频去耦电容可以去除高到1GHz的高频成分。陶瓷片电容或多层陶瓷电容的高频特性较好。设计印制线路板时，每个集成电路的电源、地之间都要加一个去耦电容。去耦电容有两个作用：一方面是本集成电路的蓄能电容，提供和吸收该集成电路开门关门瞬间的充放电能；另一方面旁路掉该器件的高频噪声。去耦电容的配置原则如下：1电源分配滤波电容电源输入端跨接一个10μF~100μF的电解电容器，如果印制电路板的位置允许，采用以上的电解电容器的抗干扰效果会更好。1μF,10μF电容，并行共振频率在20MHz以上，去除高频率噪声的效果要好一些。在电源进入印制板的地方和一个1μF或10μF的去高频电容往往是有利的，即使是用电池供电的系统也需要这种电容。2芯片配置去耦电容为每个集成电路芯片配置一个0.01μF的陶瓷电容器。数字电路中典型的去耦电容为0.1/μF的去耦电容有5nH分布电感，它的并行共振频率在7MHz左右，也就是说对于10MHz以下的噪声有较好的去耦作用，对40MHz以上的噪声几乎不起作用。如遇到印制电路板空间小而装不下时，可每4~10个芯片配置一个1μF~10μF钽电解电容器，这种器件的高频阻抗特别小，在500kHz~20MHz范围内阻抗小于1μF~10μF而且漏电流很小（0.5μA以下）。去耦电容值的选取并不严格，可按C=1/f计算，即10MHz取0.1μF。对微控制器构成的系统，取0.1μF~0.01μF之间都可以。3必要时加蓄放电容每10片左右的集成电路要加一片充放电电容，或称为蓄放电容，电容大小可选10μF。通常使用的大电容为电解电容，但是在滤波频率比较高时，最好不用电解电容，电解电容是两层薄膜卷起来的，这种卷起来的结构在高频时表现为电感，最好使用钽电容或聚碳酸酯电容。三、PCB板中合理布置去耦电容（一）电容的等效模型在用电容抑制电磁骚扰和滤波的时候，最容易忽视的问题就是电容引线对滤波效果的影响。电容器的容抗与频率成反比，正是利用这一特性，将电容并联在信号线与地线之间起到对高频噪声的旁路作用。然而，在实际工程中，很多人发现这种方法并不能起到预期滤除噪声的效果，面对顽固的电磁噪声束手无策。出现这种情况的一个原因是忽略了电容引线对旁路效果的影响。实际电容器的电路模型如图4-7所示，它是由等效电感（ESL）、电容和等效电阻（ESR）构成的串联网络。理想电容的阻抗是随着频率的升高降低，而实际电容的阻抗是图6-7所示网络的阻抗特性，在频率较低的时候，呈现电容特性，即阻抗随频率的增加而降低，在某一点发生谐振，在这点电容的阻抗等于等效串联电阻ESR。在谐振点以上，由于ESL的作用，电容阻抗随着频率的升高而增加，这使电容呈现电感的阻抗特性。在谐振点以上，由于电容的阻抗增加，因此对高频噪声的旁路作用减弱，甚至消失。所以在布置去耦电容的
