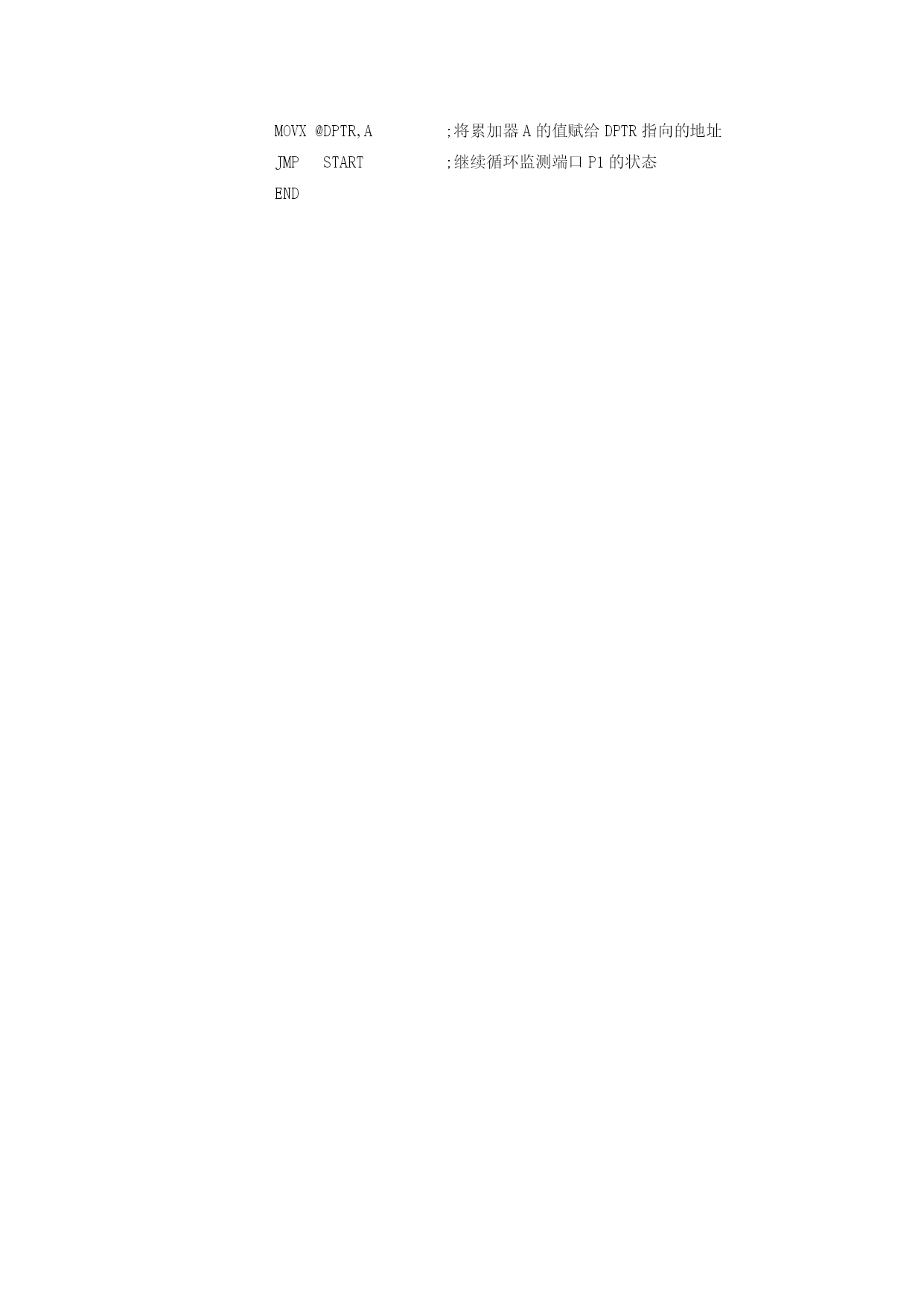

实验一P1口实验一一、实验目的：学习P1口的使用方法。学习延时子程序的编写和使用。二、实验设备：EL-8051-III型单片机实验箱三、实验内容：P1口做输出口，接八只发光二极管，编写程序，使发光二极管循环点亮。P1口做输入口，接八个按纽开关，以实验箱上74LS273做输出口，编写程序读取开关状态，在发光二极管上显示出来。四、实验原理：P1口为准双向口，P1口的每一位都能独立地定义为输入位或输出位。作为输入位时，必须向锁存器相应位写入“1”，该位才能作为输入。8031中所有口锁存器在复位时均置为“1”，如果后来在口锁存器写过“0”，在需要时应写入一个“1”，使它成为一个输入。可以用第二个实验做一下实验。先按要求编好程序并调试成功后，可将P1口锁存器中置“0”，此时将P1做输入口，会有什么结果。再来看一下延时程序的实现。现常用的有两种方法，一是用定时器中断来实现，一是用指令循环来实现。在系统时间允许的情况下可以采用后一种方法。本实验系统晶振为6.144MHZ，则一个机器周期为12÷6.144us即1÷0.512us。现要写一个延时0.1s的程序，可大致写出如下：MOVR7，#X（1）DEL1：MOVR6，#200（2）DEL2：DJNZR6，DEL2（3）DJNZR7，DEL1（4）上面MOV、DJNZ指令均需两个机器周期，所以每执行一条指令需要1÷0.256us，现求出X值：1÷0.256+X（1÷0.256+200×1÷0.256+1÷0.256）=0.1×10⁶指令（1）指令（2）指令（3）指令（4）所需时间所需时间所需时间所需时间X=(0.1××10⁶-1÷0.256)/（1÷0.256+200×1÷0.256+1÷0.256）=127D=7FH经计算得X=127。代入上式可知实际延时时间约为0.100215s，已经很精确了。五、实验原理图：P1口输出实验P1口输入实验六、实验步骤：执行程序1(T1_1.ASM)时：CPU板上的P1.0～P1.7接试验箱的发光二极管L1～L8;试验箱上电，打开软件，设置好端口和波特率，然后加载实验程序，依次点击汇编（F3），调试（F5），运行（F9），观察实验结果，八个LED等循环点亮。执行程序2(T1_1.ASM)时：CPU板上的P1.0～P1.7接试验箱的平推开关K1～K8；试验箱74LS273的O0～O7接试验箱发光二极管L1～L8；试验箱上74LS273的片选端CS273接试验箱上CPLDENCODERUNIT的CS0（由程序所选择的入口地址而定，与CSO～CS7相应的片选地址请查看第一部分系统资源，以后不赘述）;试验箱上电，加载实验程序，依次点击汇编，调试，运行，观察实验结果，可用开关来控制LED灯的亮灭。七、程序框图：循环点亮发光二极管通过发光二极管将P1口的状态显示八、参考程序：1、循环点亮发光二极管（T1_1.ASM）NAMET1_1;P1口输实验CSEGAT0000HLJMPSTARTCSEGAT4100HSTART:MOVA,#0FEHLOOP:RLA;左移一位，点亮下一个发光二极管MOVP1,ALCALLDELAY;延时0.1秒JMPLOOP;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;DELAY:MOVR1,#127;延时0.1秒DEL1:MOVR2,#200DEL2:DJNZR2,DEL2DJNZR1,DEL1RET;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;END2、通过发光二极管将P1口的状态显示(T1_2.ASM)NAMET1_2;P1口输入实验OUT_PORTEQU0CFA0HCSEGAT0000HLJMPSTARTCSEGAT4100HSTART:MOVP1,#0FFH;复位P1口为输入状态MOVA,P1;读P1口的状态值入累加器AMOVDPTR,#OUT_PORT;将输出口地址赋给地址指针DPTRMOVX@DPTR,A;将累加器A的值赋给DPTR指向的地址JMPSTART;继续循环监测端口P1的状态END
