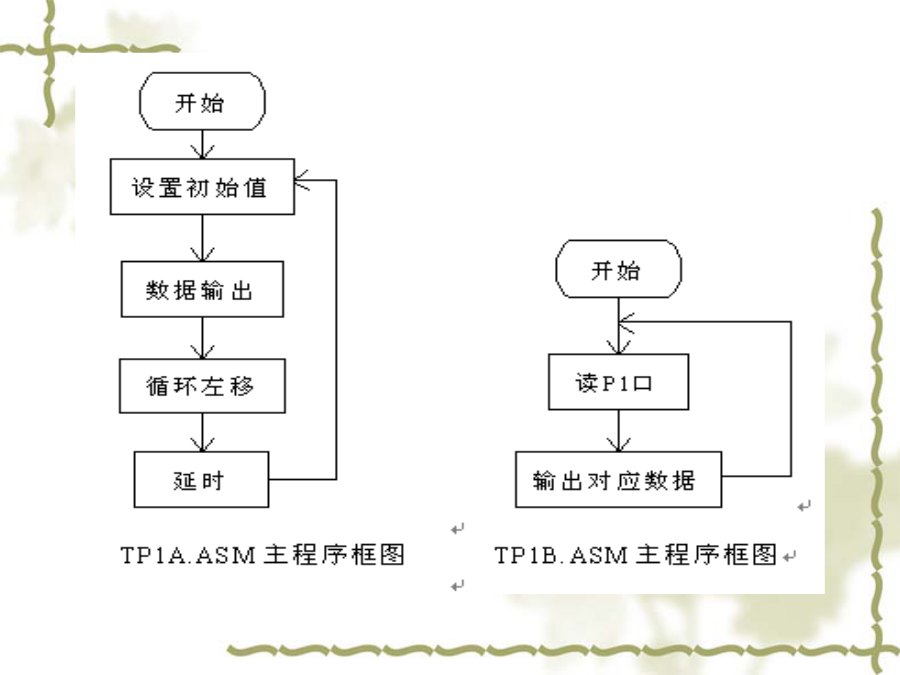

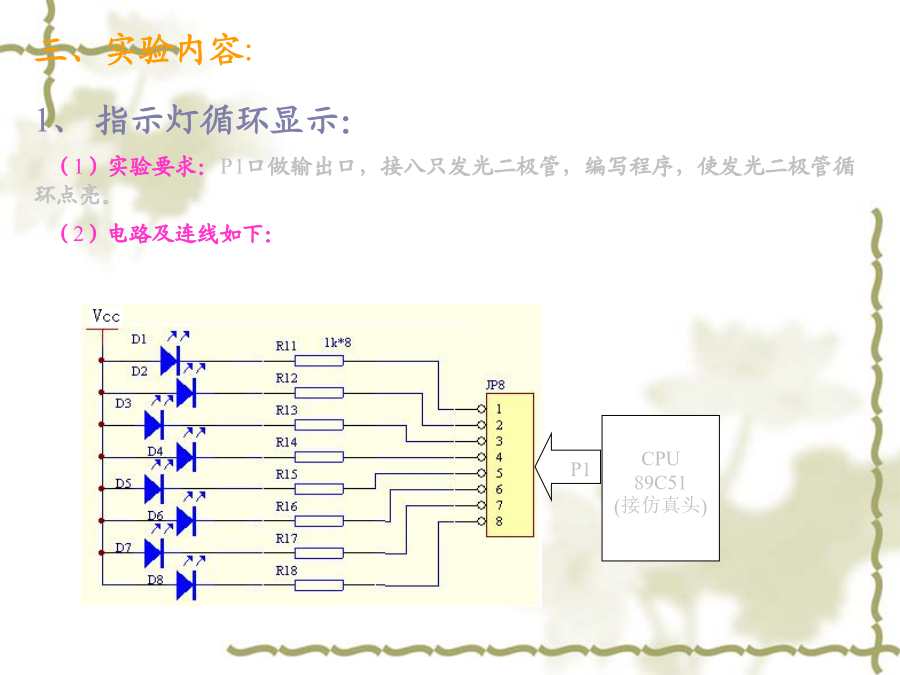

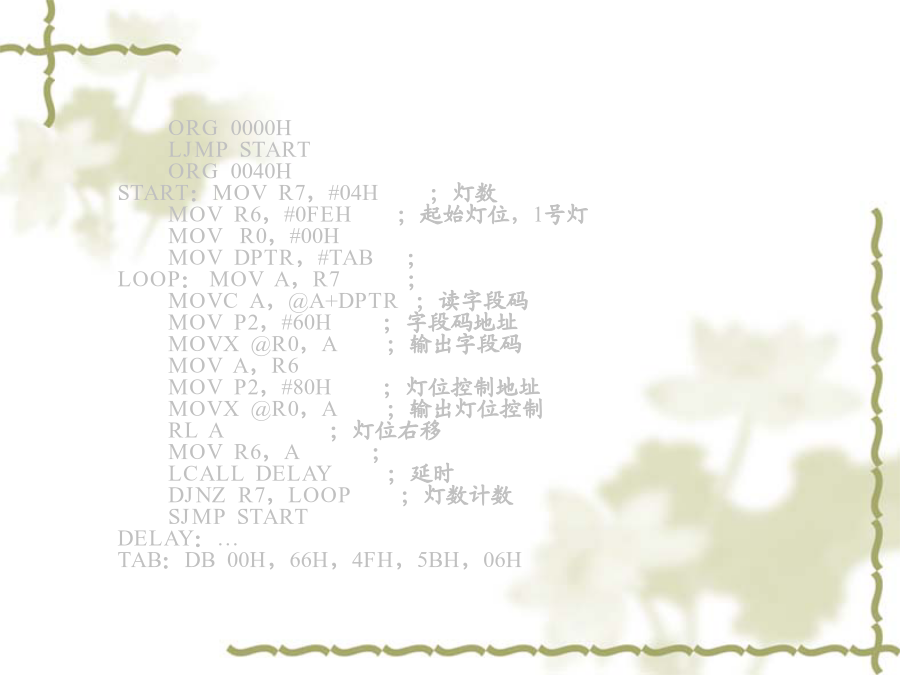

1、指示灯循环显示：（1）实验要求：P1口做输出口，接八只发光二极管，编写程序，使发光二极管循环点亮。（2）电路及连线如下：（3）运行程序TP1A，观察现象。(4)修改程序TP1A，使指示灯左循环。(5)*修改程序TP1A，使指示灯两两右循环。(6)*修改程序TP1A，使指示灯从两边向中间循环。(7)*修改程序TP1A，使指示灯从中间向两边循环。(8)*修改程序TP1A，使指示灯右循环间隔时间为0.1秒。2、输入/输出实验：（1）实验要求：P1做输入口，连接至DIP开关接口JP4，P2口输出连接至8只发光二极管接口JP8，编写程序读取开关状态，将此状态在发光二极管上显示出来。（2）电路及连线如下：TP1B程序：ORG0000HLJMPSTARTORG0040HSTART:MOVP1,#0FFH;因P1是准双向口,所以把P1口;作为输入口时,应先置高电平MOVA,P1;读开关状态MOVP2,A;把读入的数据输出到P2口输出至指示灯AJMPSTARTEND3、七段LED动态显示输出：（1）电路及连线如下：（2）实验要求1：编写程序，从左到右显示“1”、“2”、“3”、“4”，调整延时时间(1s,0.1s,0.0125s,1/160s)，观察显示效果。ORG0000HLJMPSTARTORG0040HSTART：MOVR7，#04H；灯数MOVR6，#0FEH；起始灯位，1号灯MOVR0，#00HMOVDPTR，#TAB；LOOP：MOVA，R7；MOVCA，@A+DPTR；读字段码MOVP2，#60H；字段码地址MOVX@R0，A；输出字段码MOVA，R6MOVP2，#80H；灯位控制地址MOVX@R0，A；输出灯位控制RLA；灯位右移MOVR6，A；LCALLDELAY；延时DJNZR7，LOOP；灯数计数SJMPSTARTDELAY：…TAB：DB00H，66H，4FH，5BH，06H（3）实验要求2：编写程序，显示秒计数值（10进制方式)。MOVR5,#00HMOVR1,#30HMOVR0,#00HMOVDPTR,#TAB;MOVR6,#0FEH;起始灯位，1号灯LOOP:MOVA,@R1;显示MOVCA,@A+DPTR;读字段码MOVP2,#60H;字段码地址MOVX@R0,A;输出字段码MOVA,R6MOVP2,#80H;灯位控制地址MOVX@R0,A;输出灯位控制RLA;灯位右移MOVR6,AINCR1CJNER1,#34H,MMMOVR1,#30HMM:PUSH01HLCALLDELAY;延时INCR5CJNER5,#160,NEXTMOVR5,#00HMOVR1,#33H;计时MOVR7,#4INC@R1LOOP3:MOVA,@R1CJNEA,#0AH,NEXTMOV@R1,#00HDECR1INC@R1DJNZR7,LOOP3NEXT:POP01HSJMPLOOPDELAY:;MOVR5,#0AHMOVR4,#10HDELAY1:MOVR3,#0B3HDJNZR3,$DJNZR4,DELAY1;DJNZR5,DELAY1RETTAB:DB3FH,06H,5BH,4FH,66H,6DH,7DH,07H,7FH,6FHEND4、P3口输出控制继电器：（1）实验要求：利用P3.5输出高低，控制继电器的开合，实现对外部装置的控制。（2）实验电路及连线：TP3R程序：ORG0000HLJMPSTARTORG0040HSTART:MOVSP,#60HJD:CPLP3.5;继电器状态(吸合/分开)切换LCALLDELAY;延时NOPSJMPJDDELAY:MOVR5,#0AHMOVR6,#00HDELAY1：MOVR7,#0B3HDJNZR7,$DJNZR6,DELAY1DJNZR5,DELAY1RETEND5、键盘扫描输入（下次做）
