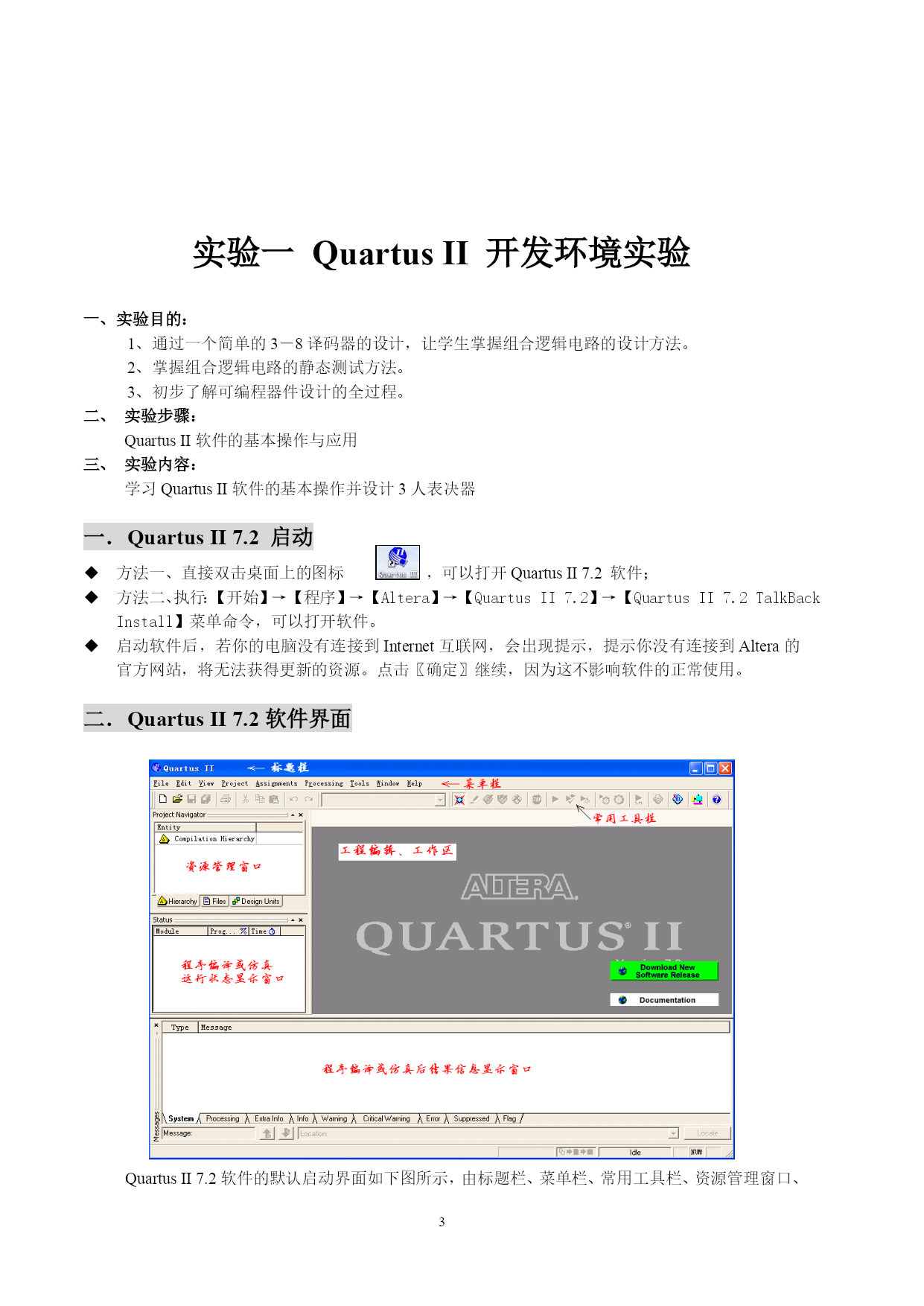

EDA实验指导书李军编著计算机科学与技术系2008.09目录TOC\o"1-3"\h\z\uHYPERLINK\l"_Toc276476056"实验一QuartusII开发环境实验PAGEREF_Toc276476056\h3HYPERLINK\l"_Toc276476057"实验二半加器PAGEREF_Toc276476057\h20HYPERLINK\l"_Toc276476058"实验三全加器PAGEREF_Toc276476058\h21HYPERLINK\l"_Toc276476059"实验六多路数据选择器PAGEREF_Toc276476059\h23HYPERLINK\l"_Toc276476060"实验七编码器PAGEREF_Toc276476060\h25HYPERLINK\l"_Toc276476061"实验八7段数码管控制接口PAGEREF_Toc276476061\h27HYPERLINK\l"_Toc276476062"实验九计数器PAGEREF_Toc276476062\h30HYPERLINK\l"_Toc276476063"实验十MOORE机PAGEREF_Toc276476063\h32HYPERLINK\l"_Toc276476064"实验十一MEALY机PAGEREF_Toc276476064\h36HYPERLINK\l"_Toc276476065"实验十二串入/并出移位寄存器PAGEREF_Toc276476065\h40HYPERLINK\l"_Toc276476066"实验十三并入/串出移位寄存器PAGEREF_Toc276476066\h42HYPERLINK\l"_Toc276476067"实验十四数字钟PAGEREF_Toc276476067\h44实验一QuartusII开发环境实验一、实验目的：1、通过一个简单的3－8译码器的设计，让学生掌握组合逻辑电路的设计方法。2、掌握组合逻辑电路的静态测试方法。3、初步了解可编程器件设计的全过程。二、实验步骤：QuartusII软件的基本操作与应用三、实验内容：学习QuartusII软件的基本操作并设计3人表决器一．QuartusII7.2启动方法一、直接双击桌面上的图标，可以打开QuartusII7.2软件；方法二、执行：【开始】→【程序】→【Altera】→【QuartusII7.2】→【QuartusII7.2TalkBackInstall】菜单命令，可以打开软件。启动软件后，若你的电脑没有连接到Internet互联网，会出现提示，提示你没有连接到Altera的官方网站，将无法获得更新的资源。点击〖确定〗继续，因为这不影响软件的正常使用。二．QuartusII7.2软件界面QuartusII7.2软件的默认启动界面如下图所示，由标题栏、菜单栏、常用工具栏、资源管理窗口、程序编译或仿真运行状态的显示窗口、程序编译或仿真的结果显示窗口和工程编辑工作区组成。三．QuartusII7.2软件使用1.新建项目工程使用QuartusII7.2设计一个数字逻辑电路，并用时序波形图对电路的功能进行仿真，同时还可以将设计正确的电路下载到可编程的逻辑器件（CPLD、FPGA）中。因软件在完成整个设计、编译、仿真和下载等这些工作过程中，会有很多相关的文件产生，为了便于管理这些设计文件，我们在设计电路之前，先要建立一个项目工程（NewProject），并设置好这个工程能正常工作的相关条件和环境。建立工程的方法和步骤如下：（1）先建一个文件夹。就在电脑本地硬盘找个地方建一个用于保存下一步工作中要产生的工程项目的文件夹，注意：文件夹的命名及其保存的路径中不能有中文字符。（2）再开始建立新项目工程，方法如右图点击：【File】菜单，选择下拉列表中的【NewProjectWizard...】命令，打开建立新项目工程的向导对话框。如下图，出现第①个对话框，让你选择项目工程保存位置、定义项目工程名称以及设计文件顶层实体名称。方法如下：第一栏选择项目工程保存的位置，方法是点击按钮，选择到刚才我们在第一步建立的文件夹。第二栏（项目工程名称）和第三栏（设计实体名称）软件会默认为与之前建立的文件夹名称一致。没有特别需要，我们一般选择软件的默认，不必特意去修改。需要注意的是：以上名称的命名中不能出现中文字符，否则软件的后续工作会出错。完成以上命名工作后，点击Nex
