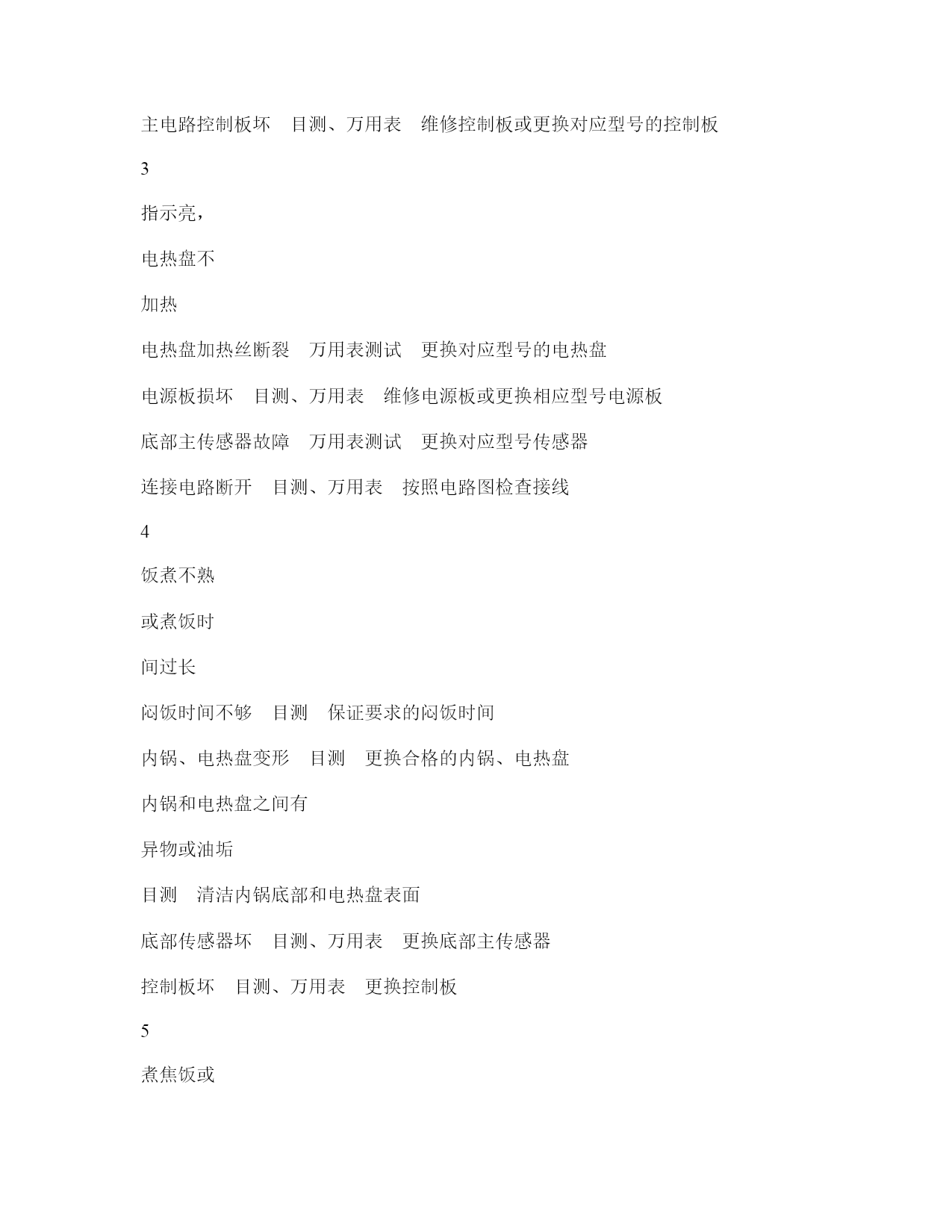

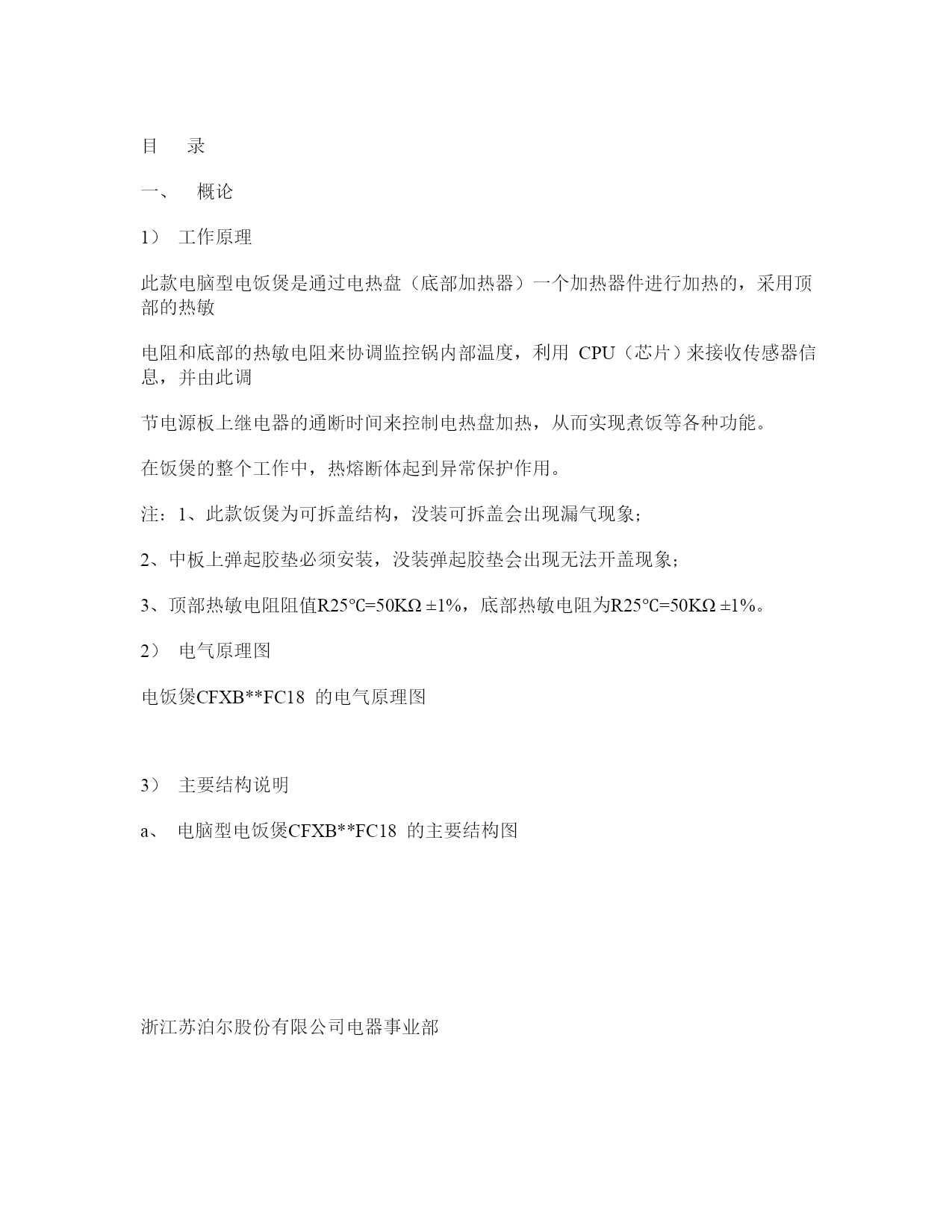

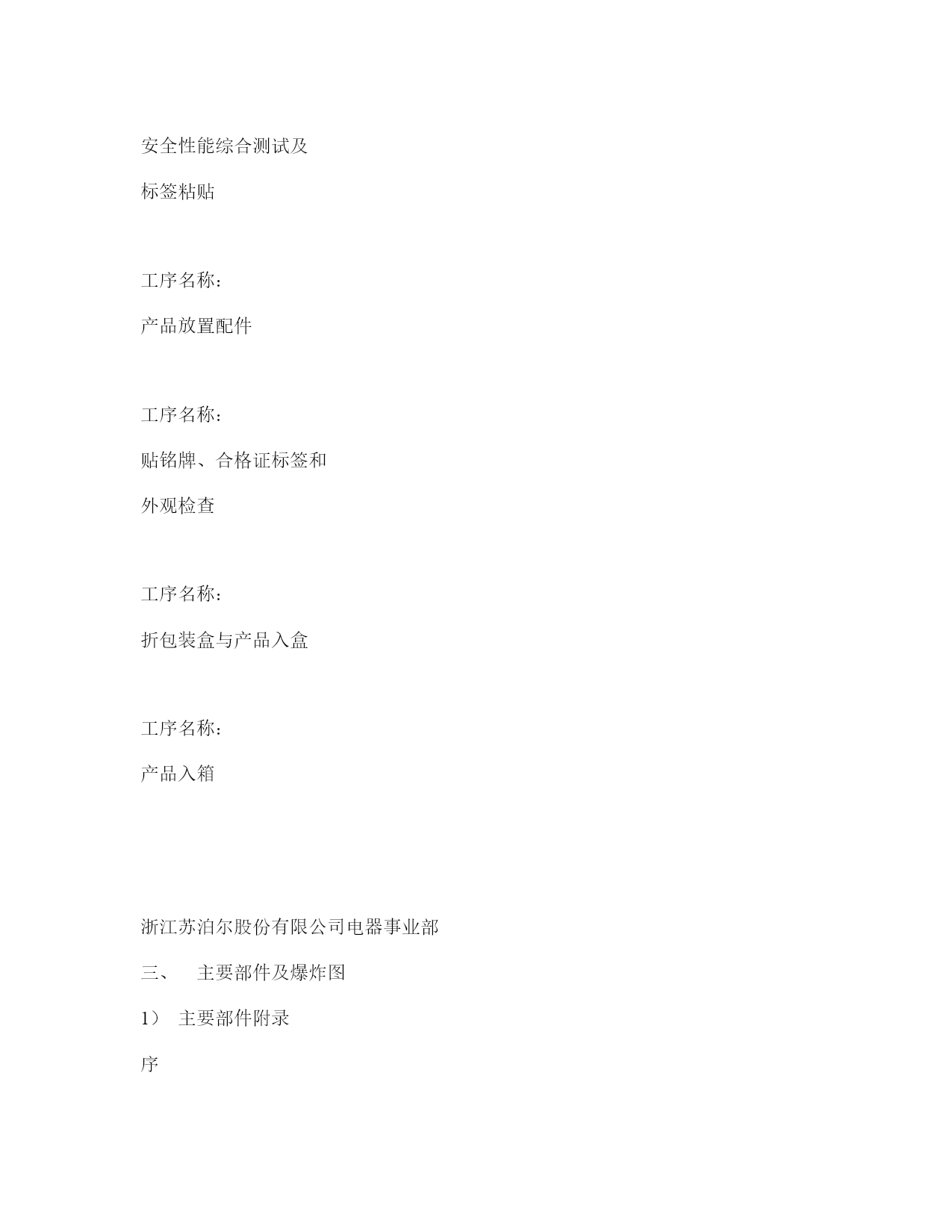

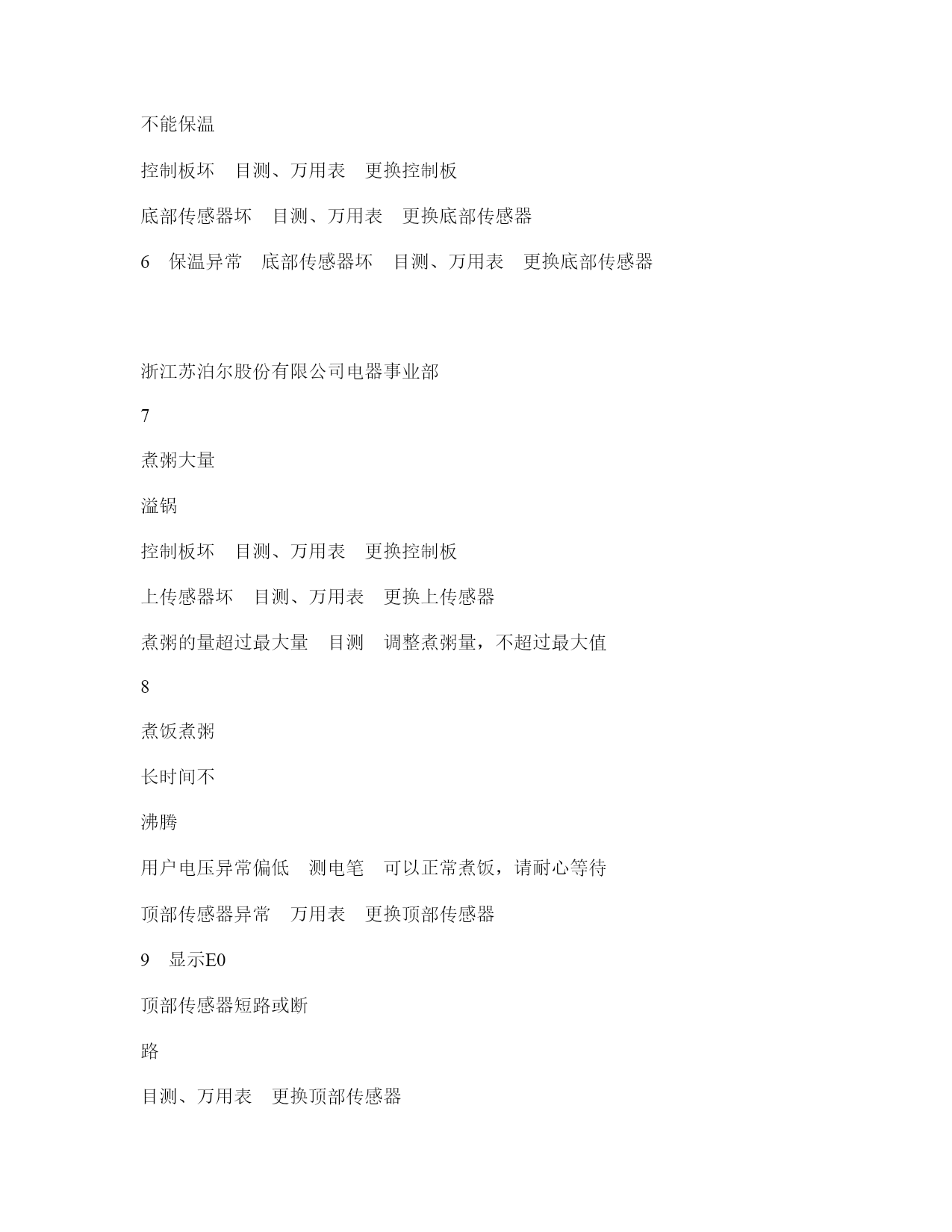

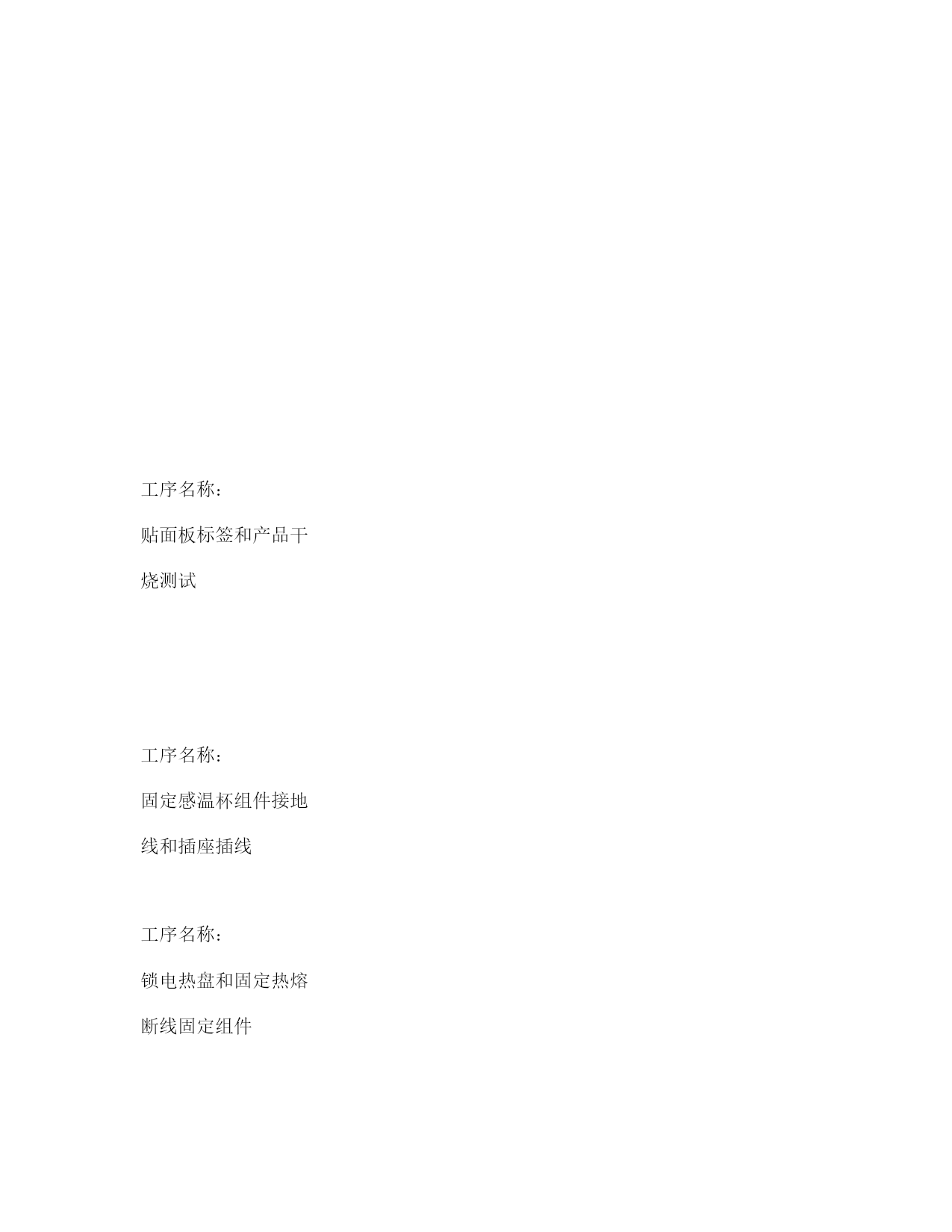

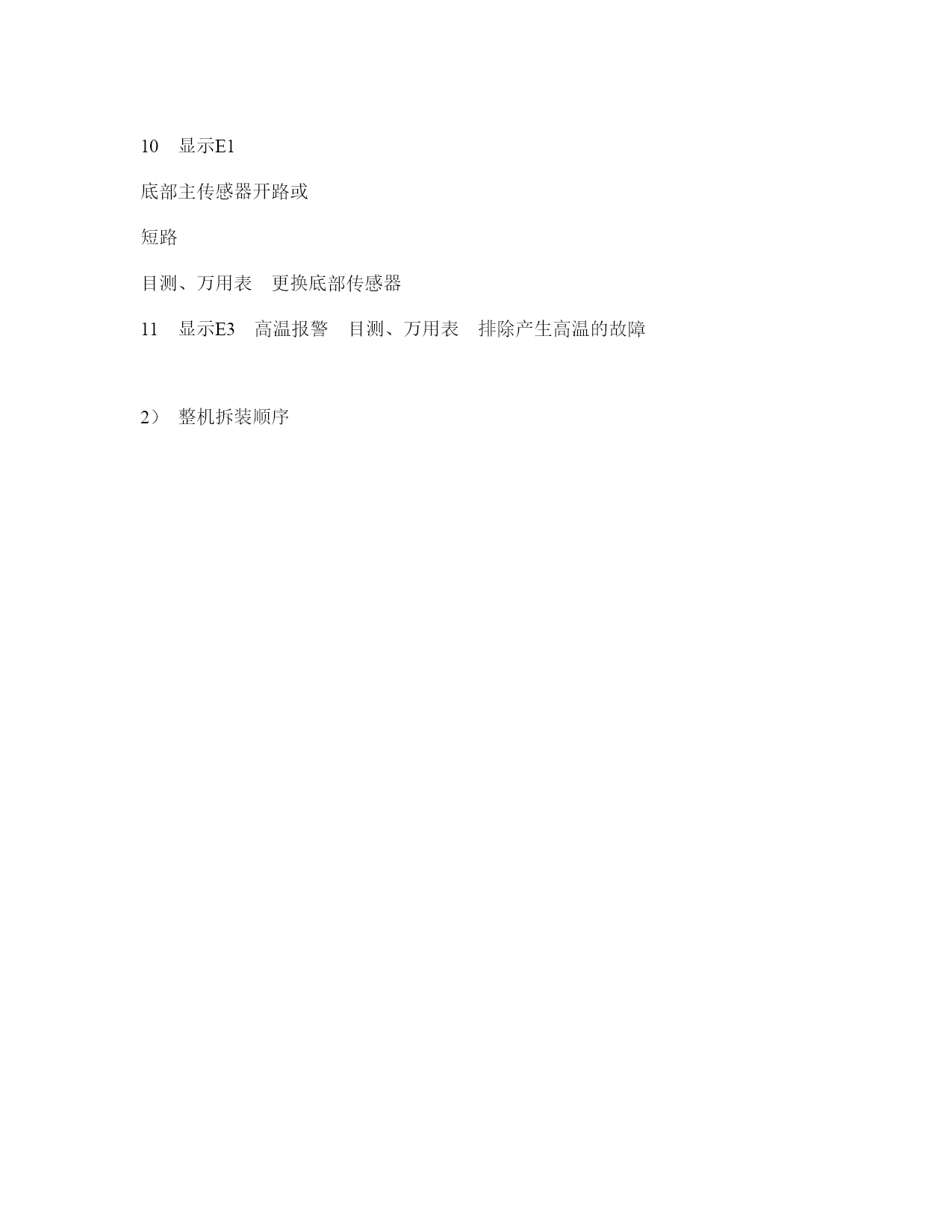

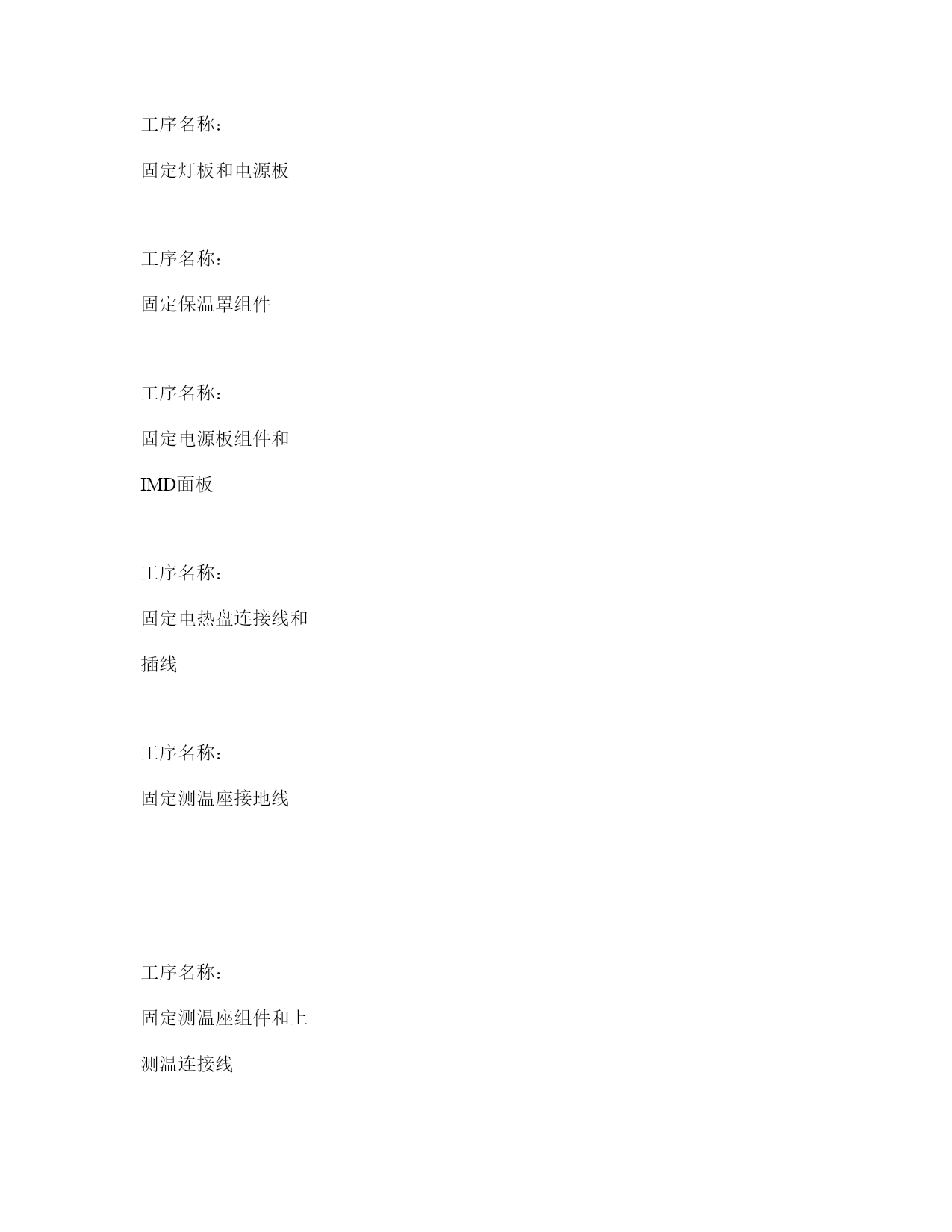

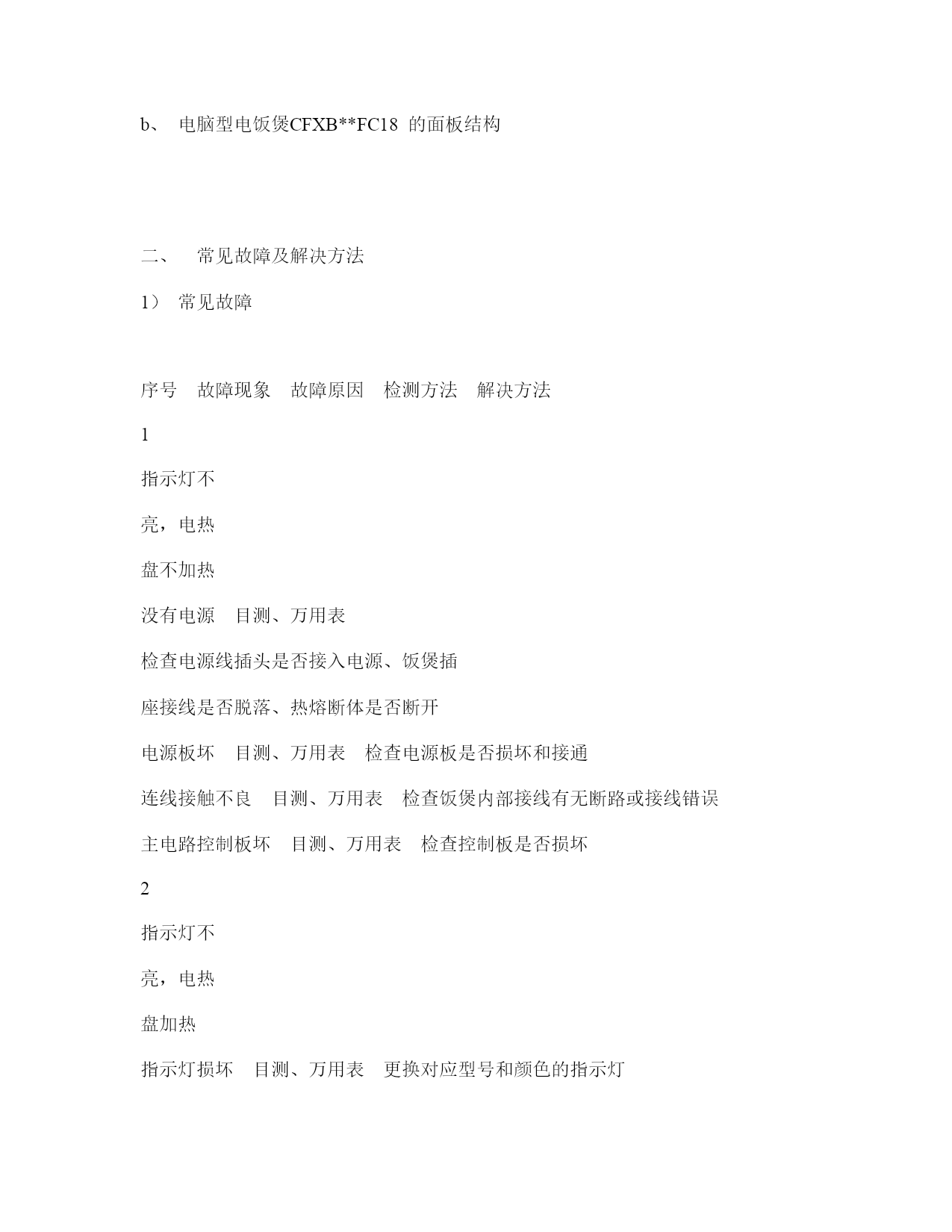

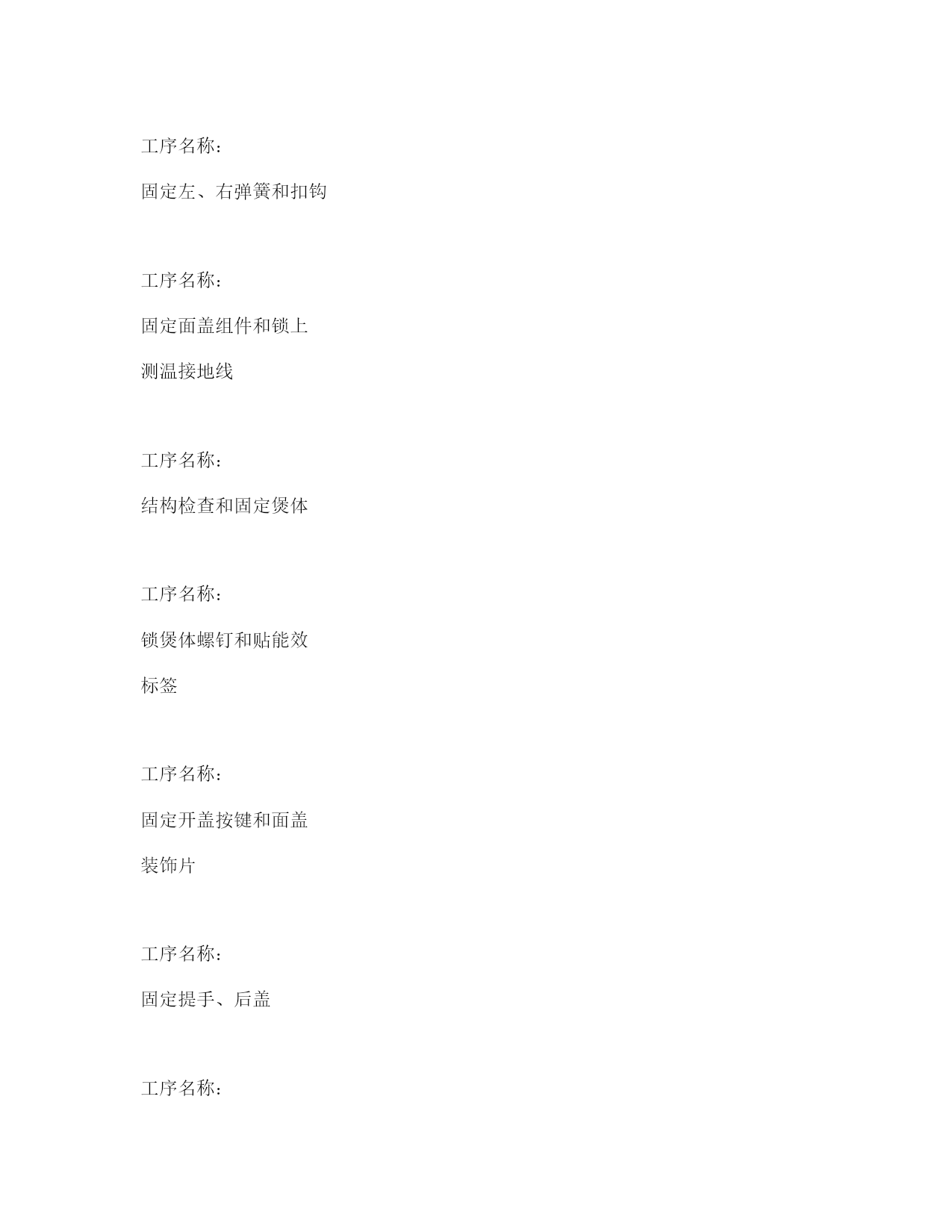

浙江苏泊尔股份有限公司电器事业部No.01：编号：SPDRG02001-048B电饭煲CFXB**FC18维修手册（内部资料）编制日期审核日期承认日期CFXB**FC18浙江苏泊尔股份有限公司电器事业部目录一、概论1）工作原理此款电脑型电饭煲是通过电热盘（底部加热器）一个加热器件进行加热的，采用顶部的热敏电阻和底部的热敏电阻来协调监控锅内部温度，利用CPU（芯片）来接收传感器信息，并由此调节电源板上继电器的通断时间来控制电热盘加热，从而实现煮饭等各种功能。在饭煲的整个工作中，热熔断体起到异常保护作用。注：1、此款饭煲为可拆盖结构，没装可拆盖会出现漏气现象；2、中板上弹起胶垫必须安装，没装弹起胶垫会出现无法开盖现象；3、顶部热敏电阻阻值R25℃=50KΩ±1%，底部热敏电阻为R25℃=50KΩ±1%。2）电气原理图电饭煲CFXB**FC18的电气原理图3）主要结构说明a、电脑型电饭煲CFXB**FC18的主要结构图浙江苏泊尔股份有限公司电器事业部b、电脑型电饭煲CFXB**FC18的面板结构二、常见故障及解决方法1）常见故障序号故障现象故障原因检测方法解决方法1指示灯不亮，电热盘不加热没有电源目测、万用表检查电源线插头是否接入电源、饭煲插座接线是否脱落、热熔断体是否断开电源板坏目测、万用表检查电源板是否损坏和接通连线接触不良目测、万用表检查饭煲内部接线有无断路或接线错误主电路控制板坏目测、万用表检查控制板是否损坏2指示灯不亮，电热盘加热指示灯损坏目测、万用表更换对应型号和颜色的指示灯主电路控制板坏目测、万用表维修控制板或更换对应型号的控制板3指示亮，电热盘不加热电热盘加热丝断裂万用表测试更换对应型号的电热盘电源板损坏目测、万用表维修电源板或更换相应型号电源板底部主传感器故障万用表测试更换对应型号传感器连接电路断开目测、万用表按照电路图检查接线4饭煮不熟或煮饭时间过长闷饭时间不够目测保证要求的闷饭时间内锅、电热盘变形目测更换合格的内锅、电热盘内锅和电热盘之间有异物或油垢目测清洁内锅底部和电热盘表面底部传感器坏目测、万用表更换底部主传感器控制板坏目测、万用表更换控制板5煮焦饭或不能保温控制板坏目测、万用表更换控制板底部传感器坏目测、万用表更换底部传感器6保温异常底部传感器坏目测、万用表更换底部传感器浙江苏泊尔股份有限公司电器事业部7煮粥大量溢锅控制板坏目测、万用表更换控制板上传感器坏目测、万用表更换上传感器煮粥的量超过最大量目测调整煮粥量，不超过最大值8煮饭煮粥长时间不沸腾用户电压异常偏低测电笔可以正常煮饭，请耐心等待顶部传感器异常万用表更换顶部传感器9显示E0顶部传感器短路或断路目测、万用表更换顶部传感器10显示E1底部主传感器开路或短路目测、万用表更换底部传感器11显示E3高温报警目测、万用表排除产生高温的故障2）整机拆装顺序工序名称：贴面板标签和产品干烧测试工序名称：固定感温杯组件接地线和插座插线工序名称：锁电热盘和固定热熔断线固定组件工序名称：固定灯板和电源板工序名称：固定保温罩组件工序名称：固定电源板组件和IMD面板工序名称：固定电热盘连接线和插线工序名称：固定测温座接地线工序名称：固定测温座组件和上测温连接线工序名称：固定左、右弹簧和扣钩工序名称：固定面盖组件和锁上测温接地线工序名称：结构检查和固定煲体工序名称：锁煲体螺钉和贴能效标签工序名称：固定开盖按键和面盖装饰片工序名称：固定提手、后盖工序名称：安全性能综合测试及标签粘贴工序名称：产品放置配件工序名称：贴铭牌、合格证标签和外观检查工序名称：折包装盒与产品入盒工序名称：产品入箱浙江苏泊尔股份有限公司电器事业部三、主要部件及爆炸图1）主要部件附录序号部件名称物料代码参照图片备注（图纸编号）1保温罩
