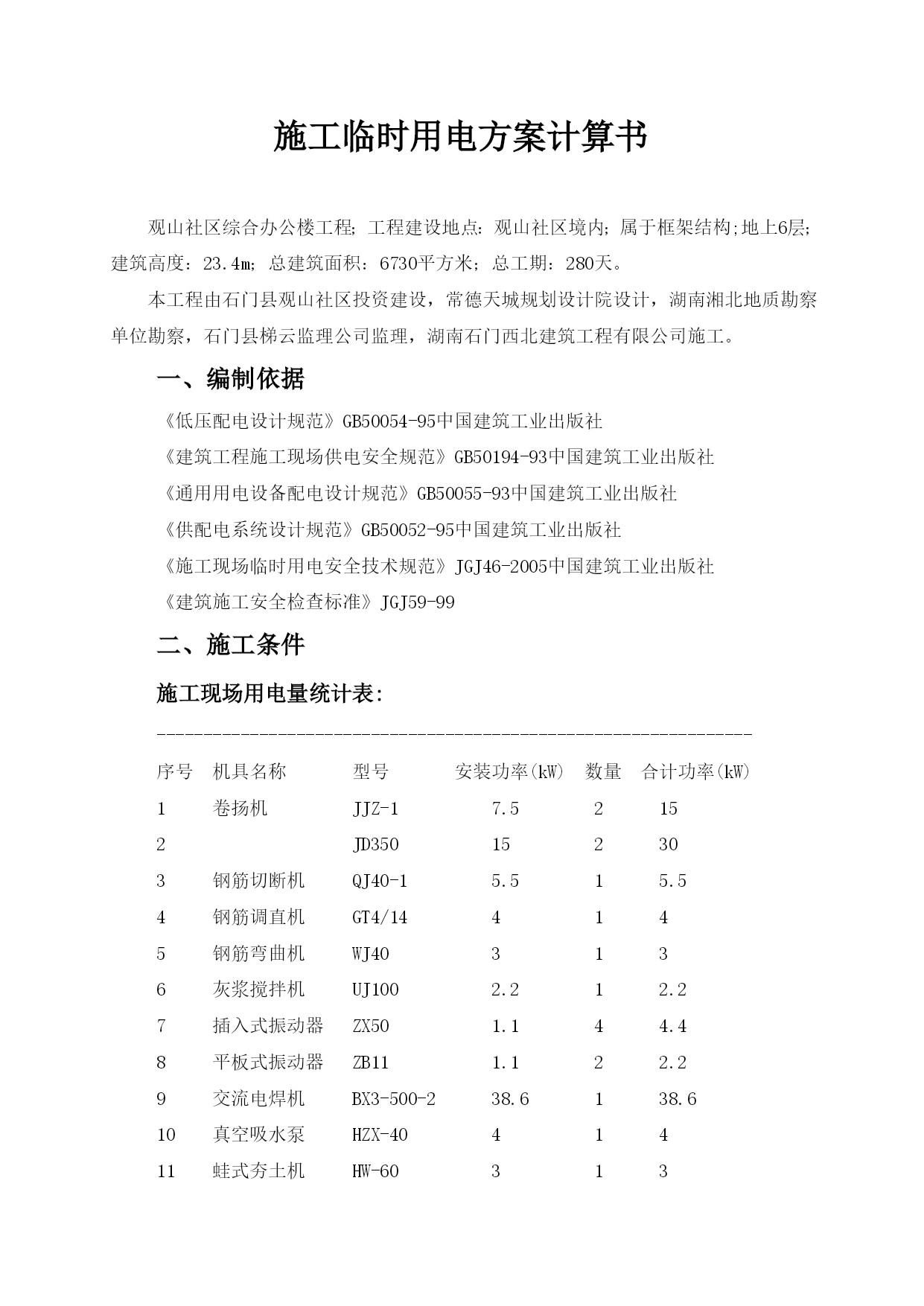

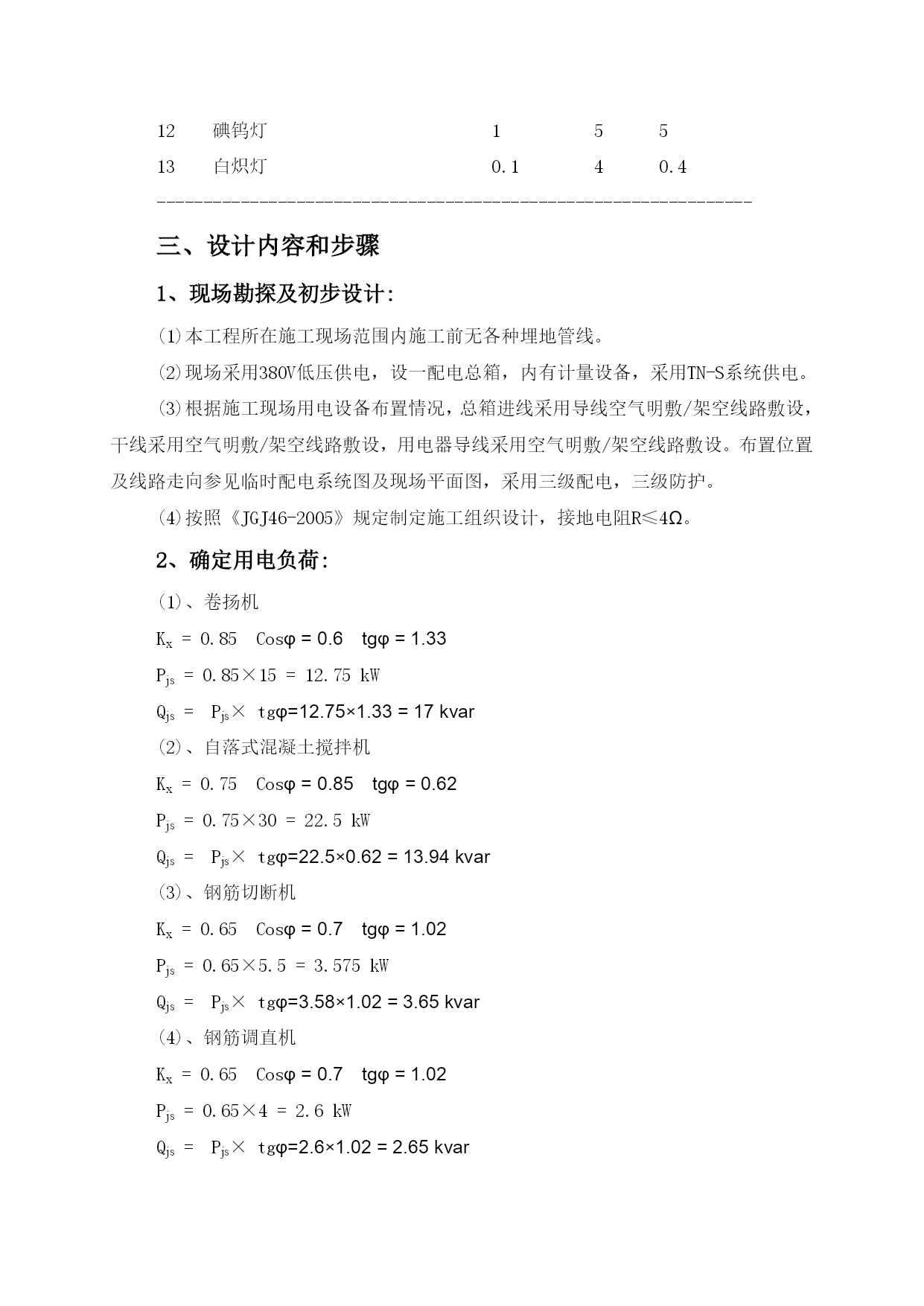

施工临时用电方案计算书观山社区综合办公楼工程；工程建设地点：观山社区境内；属于框架结构;地上6层；建筑高度：23.4m；总建筑面积：6730平方米；总工期：280天。本工程由石门县观山社区投资建设，常德天城规划设计院设计，湖南湘北地质勘察单位勘察，石门县梯云监理公司监理，湖南石门西北建筑工程有限公司施工。一、编制依据《低压配电设计规范》GB50054-95中国建筑工业出版社《建筑工程施工现场供电安全规范》GB50194-93中国建筑工业出版社《通用用电设备配电设计规范》GB50055-93中国建筑工业出版社《供配电系统设计规范》GB50052-95中国建筑工业出版社《施工现场临时用电安全技术规范》JGJ46-2005中国建筑工业出版社《建筑施工安全检查标准》JGJ59-99二、施工条件施工现场用电量统计表:----------------------------------------------------------------序号机具名称型号安装功率(kW)数量合计功率(kW)1卷扬机JJZ-17.52152JD350152303钢筋切断机QJ40-15.515.54钢筋调直机GT4/144145钢筋弯曲机WJ403136灰浆搅拌机UJ1002.212.27插入式振动器ZX501.144.48平板式振动器ZB111.122.29交流电焊机BX3-500-238.6138.610真空吸水泵HZX-4041411蛙式夯土机HW-6031312碘钨灯15513白炽灯0.140.4----------------------------------------------------------------三、设计内容和步骤1、现场勘探及初步设计:(1)本工程所在施工现场范围内施工前无各种埋地管线。(2)现场采用380V低压供电，设一配电总箱，内有计量设备，采用TN-S系统供电。(3)根据施工现场用电设备布置情况，总箱进线采用导线空气明敷/架空线路敷设，干线采用空气明敷/架空线路敷设，用电器导线采用空气明敷/架空线路敷设。布置位置及线路走向参见临时配电系统图及现场平面图，采用三级配电，三级防护。(4)按照《JGJ46-2005》规定制定施工组织设计，接地电阻R≤4Ω。2、确定用电负荷:(1)、卷扬机Kx=0.85Cosφ=0.6tgφ=1.33Pjs=0.85×15=12.75kWQjs=Pjs×tgφ=12.75×1.33=17kvar(2)、自落式混凝土搅拌机Kx=0.75Cosφ=0.85tgφ=0.62Pjs=0.75×30=22.5kWQjs=Pjs×tgφ=22.5×0.62=13.94kvar(3)、钢筋切断机Kx=0.65Cosφ=0.7tgφ=1.02Pjs=0.65×5.5=3.575kWQjs=Pjs×tgφ=3.58×1.02=3.65kvar(4)、钢筋调直机Kx=0.65Cosφ=0.7tgφ=1.02Pjs=0.65×4=2.6kWQjs=Pjs×tgφ=2.6×1.02=2.65kvar(5)、钢筋弯曲机Kx=0.65Cosφ=0.7tgφ=1.02Pjs=0.65×3=1.95kWQjs=Pjs×tgφ=1.95×1.02=1.99kvar(6)、灰浆搅拌机Kx=0.5Cosφ=0.55tgφ=1.52Pjs=0.5×2.2=1.1kWQjs=Pjs×tgφ=1.1×1.52=1.67kvar(7)、插入式振动器Kx=0.3Cosφ=0.7tgφ=1.02Pjs=0.3×4.4=1.32kWQjs=Pjs×tgφ=1.32×1.02=1.35kvar(8)、平板式振动器Kx=0.3Cosφ=0.7tgφ=1.02Pjs=0.3×2.2=0.66kWQjs=Pjs×tgφ=0.66×1.02=0.67kvar(9)、交流电焊机Kx=0.5Cosφ=0.4tgφ=2.29将Jc=50%统一换算到Jc1=100%的额定容量Pn=Sn×Cosφ=38.6×0.4=15.44kWPe=n×(Jc/Jc1)1/2×Pn=1×(0.5/1)1/2×15.44=10.92kWPjs=Kx×Pe=0.5×10.92=5.46kWQjs=Pjs×tgφ=5.46×2.29=12.51kvar(10)、真空吸水泵Kx=0.75Cosφ=0.8tgφ=0.75Pjs=0.75×4=3kWQjs=Pjs×tgφ=3×0.75=2.25kvar(11)、蛙式夯土机Kx=0.5Cosφ=0.55tgφ=1.52Pjs=0.5×3=1.5kWQjs=Pjs×tgφ=
