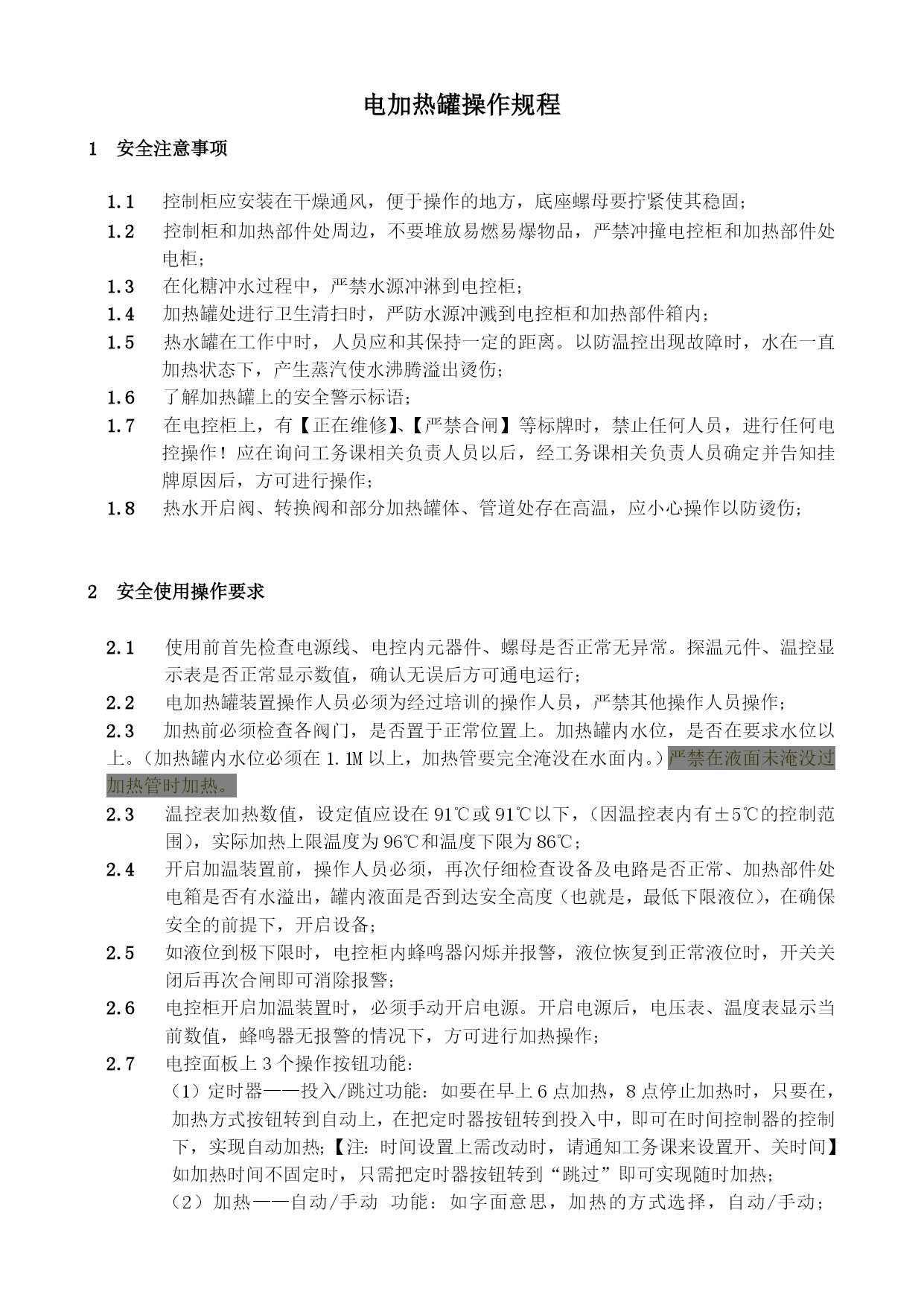

电加热罐操作规程1安全注意事项1.1控制柜应安装在干燥通风，便于操作的地方，底座螺母要拧紧使其稳固；1.2控制柜和加热部件处周边，不要堆放易燃易爆物品，严禁冲撞电控柜和加热部件处电柜；1.3在化糖冲水过程中，严禁水源冲淋到电控柜；1.4加热罐处进行卫生清扫时，严防水源冲溅到电控柜和加热部件箱内；1.5热水罐在工作中时，人员应和其保持一定的距离。以防温控出现故障时，水在一直加热状态下，产生蒸汽使水沸腾溢出烫伤；1.6了解加热罐上的安全警示标语；1.7在电控柜上，有【正在维修】、【严禁合闸】等标牌时，禁止任何人员，进行任何电控操作！应在询问工务课相关负责人员以后，经工务课相关负责人员确定并告知挂牌原因后，方可进行操作；1.8热水开启阀、转换阀和部分加热罐体、管道处存在高温，应小心操作以防烫伤；2安全使用操作要求使用前首先检查电源线、电控内元器件、螺母是否正常无异常。探温元件、温控显示表是否正常显示数值，确认无误后方可通电运行；电加热罐装置操作人员必须为经过培训的操作人员，严禁其他操作人员操作；2.3加热前必须检查各阀门，是否置于正常位置上。加热罐内水位，是否在要求水位以上。（加热罐内水位必须在1.1M以上，加热管要完全淹没在水面内。）严禁在液面未淹没过加热管时加热。温控表加热数值，设定值应设在91℃或91℃以下，（因温控表内有±5℃的控制范围），实际加热上限温度为96℃和温度下限为86℃；开启加温装置前，操作人员必须，再次仔细检查设备及电路是否正常、加热部件处电箱是否有水溢出，罐内液面是否到达安全高度（也就是，最低下限液位），在确保安全的前提下，开启设备；如液位到极下限时，电控柜内蜂鸣器闪烁并报警，液位恢复到正常液位时，开关关闭后再次合闸即可消除报警；电控柜开启加温装置时，必须手动开启电源。开启电源后，电压表、温度表显示当前数值，蜂鸣器无报警的情况下，方可进行加热操作；电控面板上3个操作按钮功能：（1）定时器——投入/跳过功能：如要在早上6点加热，8点停止加热时，只要在，加热方式按钮转到自动上，在把定时器按钮转到投入中，即可在时间控制器的控制下，实现自动加热；【注：时间设置上需改动时，请通知工务课来设置开、关时间】如加热时间不固定时，只需把定时器按钮转到“跳过”即可实现随时加热；（2）加热——自动/手动功能：如字面意思，加热的方式选择，自动/手动；（3）强制启动功能：在维修人员维修时方可使用；2.9加热过程中，必须每10分钟观察设备运行情况，是否出现异常，若有异常，立即停止加热，并报告机修。2.10如保护器跳闸，应立即切断电源，通知工务课，排除故障后方可再启动加热装置；2.11如遇停电，必须及时关闭电源或加热选择按钮转至中间停止；来电后，必须再次各项安全检查，在确定一切正常的情况下，开启装置；2.12手动加热时，当加热到所需温度时，应立即关闭加热电源，停止加热；2.13交接班时，如加热器在运行中时，要对接班人员交代清楚，并做好交接班记录；2.14加热结束后，操作人员需对设备在做细致检查，然后确认断电源和加热方式；2.15严禁停机后，把加热选择按钮停留在自动、手动上；正确的是应转至中间停止位置；2.16严禁水泵在无水的状态下运行；2.17若下次不生产一定关掉主开关；2.18加热罐注入水时，操作人员一定要在现场，谨防水满溢出发生短路危险。2.20电加热系统说明：电加热器为电阻性加热，外观形式为法兰式电加热式主要技术条件2.20.1电压：380V；2.20.2功率：150KW2.20.3加热介质：水2.20.4接线方式：三角形2.20.5防护等级：IP652.21产品结构说明图1图1-1代号对应名称：1、接线腔组件2、法兰3、电热管4、固定板加热器由10支380V，15KW加热管构成，通过对电加热管的供电，使其发热，从而加热器内的流动介质，并使介质在出口处温度达到设定的温度值。加热电控系统和液位系统、时间系统串联，实现低液位报警自动无启动，加热可由时间系统来自动启动加热。3电加热罐维护检修规程3.1检修和保养时设备要切断电源方可进行操作；3.2检查电源是否符合设备要求，有无漏电现象，操作时手上要擦干，切勿带水以防触电；3.3检查加热管处电箱内和加热管处是否有水溢出。并经常检查加热管接线螺母是否压紧、线头是否有裸露；3.4当加热器报警时，控制回路报警并自锁，此后必需通过人工进行复位，加热器才可启动；3.5定期对电控柜内螺母进行检查和紧固；3.6检查电源线是否过渡发热，电流表显示值是否在正常值范围内；3.7定期对加热罐的呼吸器进行清理，以防事故发生；各连接导线是否有老化及破损；各电器元件是否正常3.8如保护器跳闸，先检查电路
