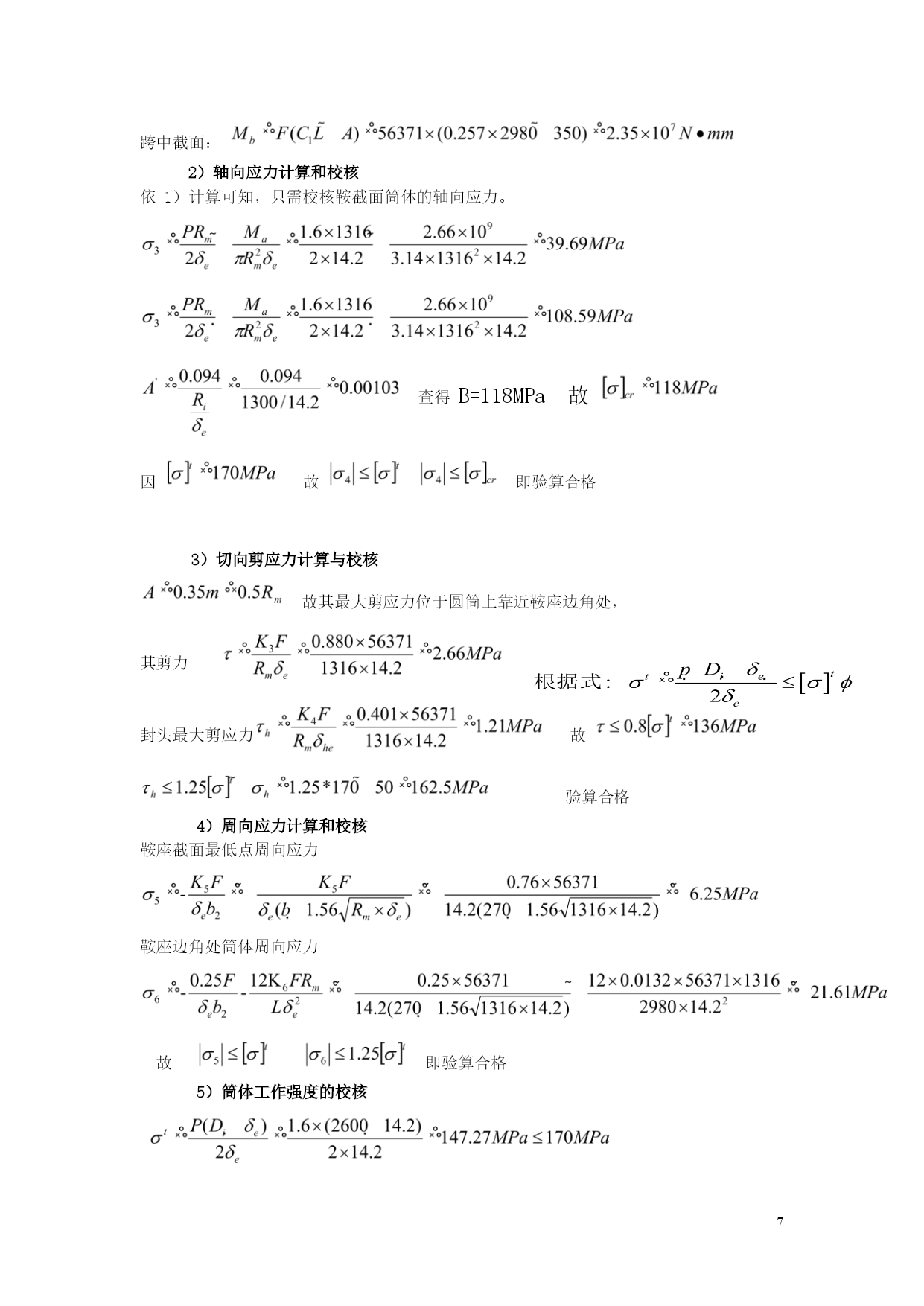

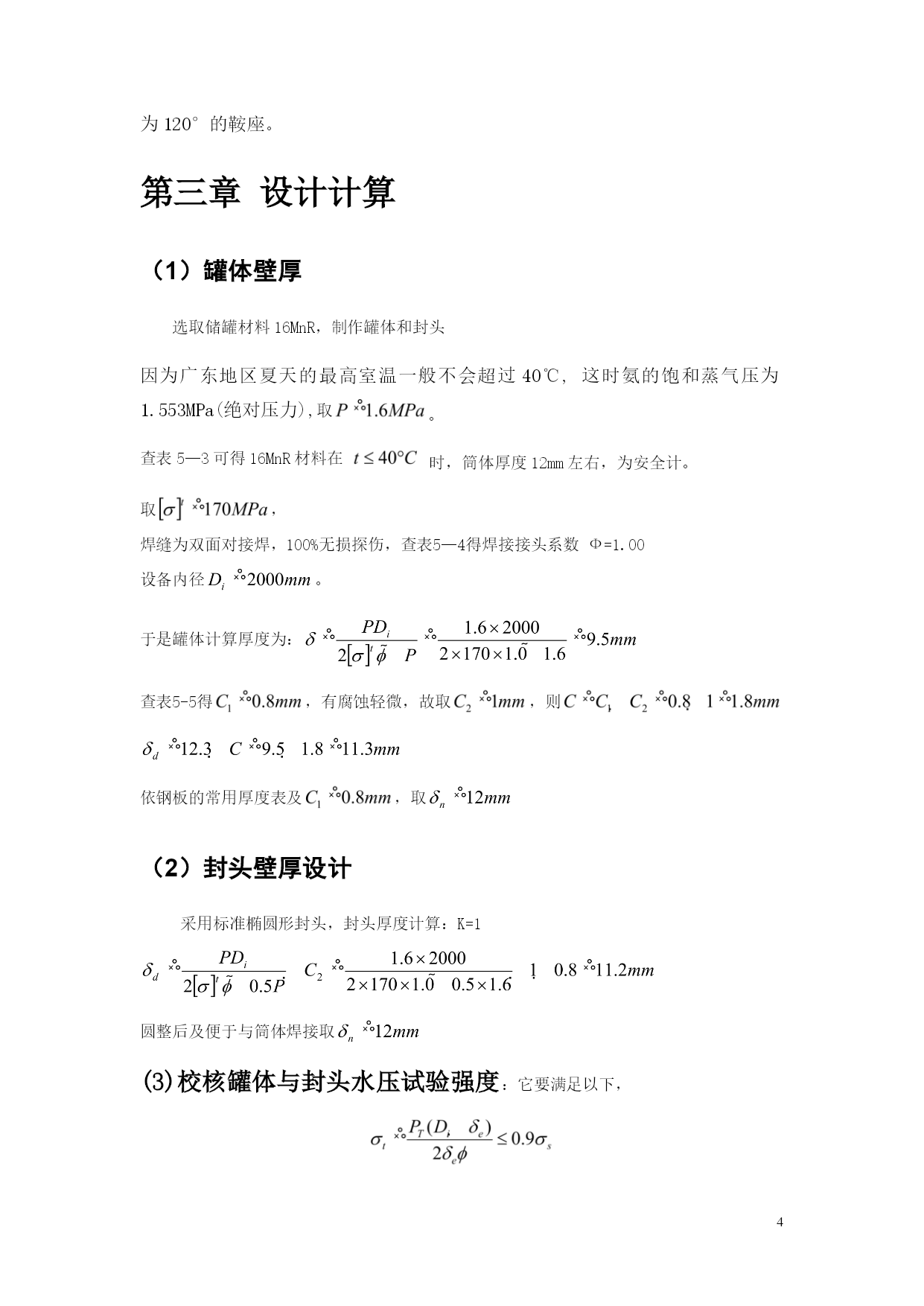

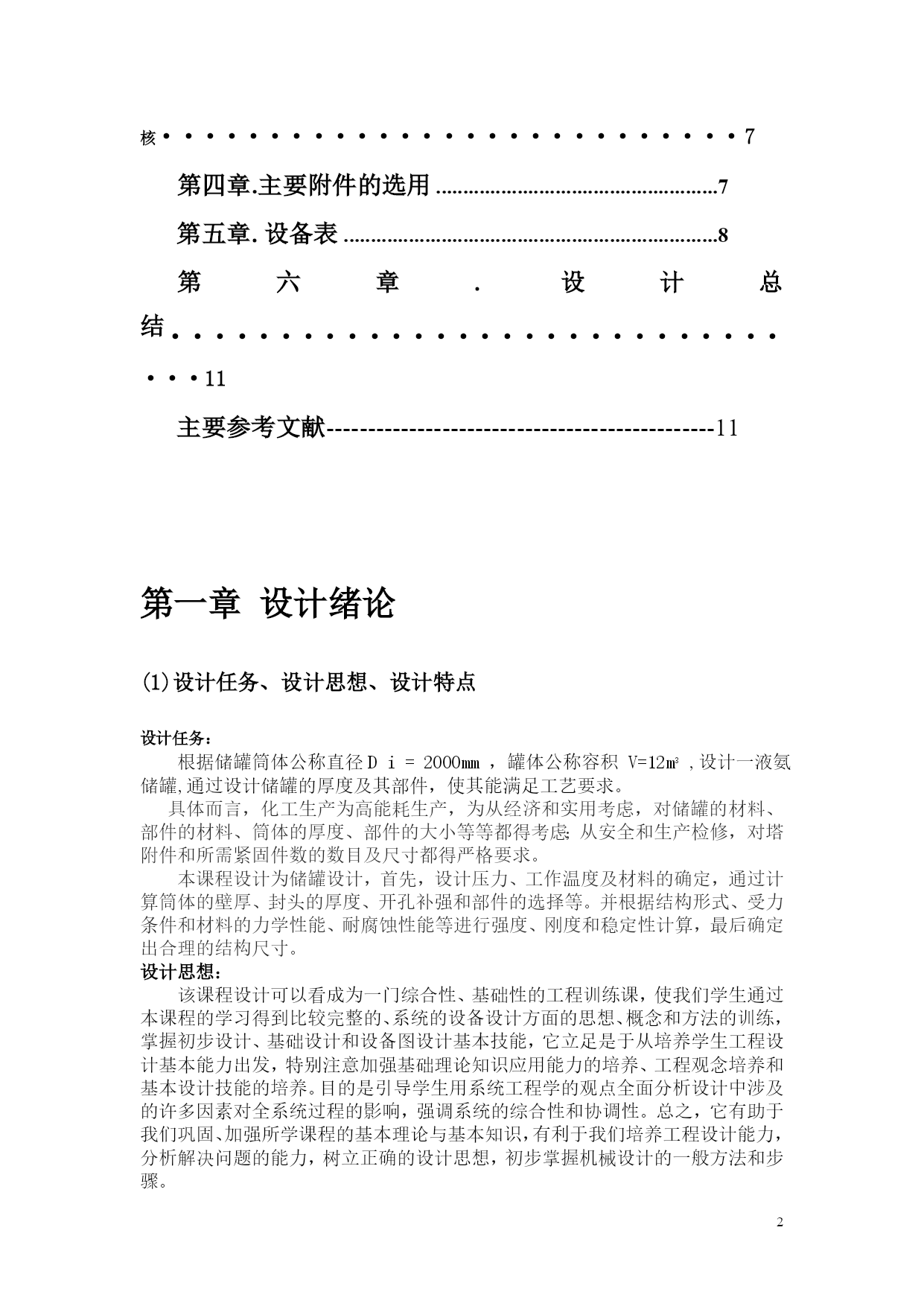

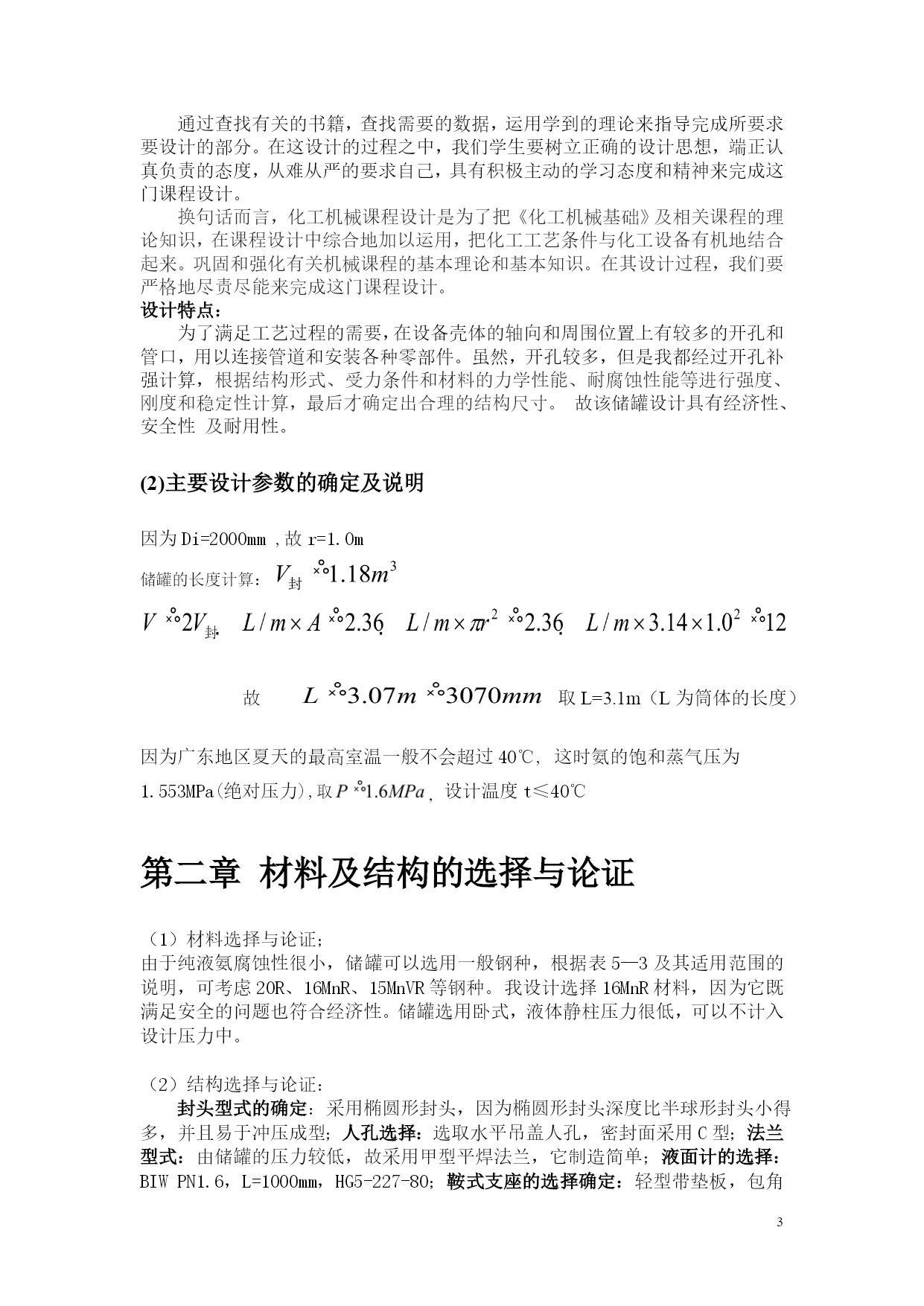

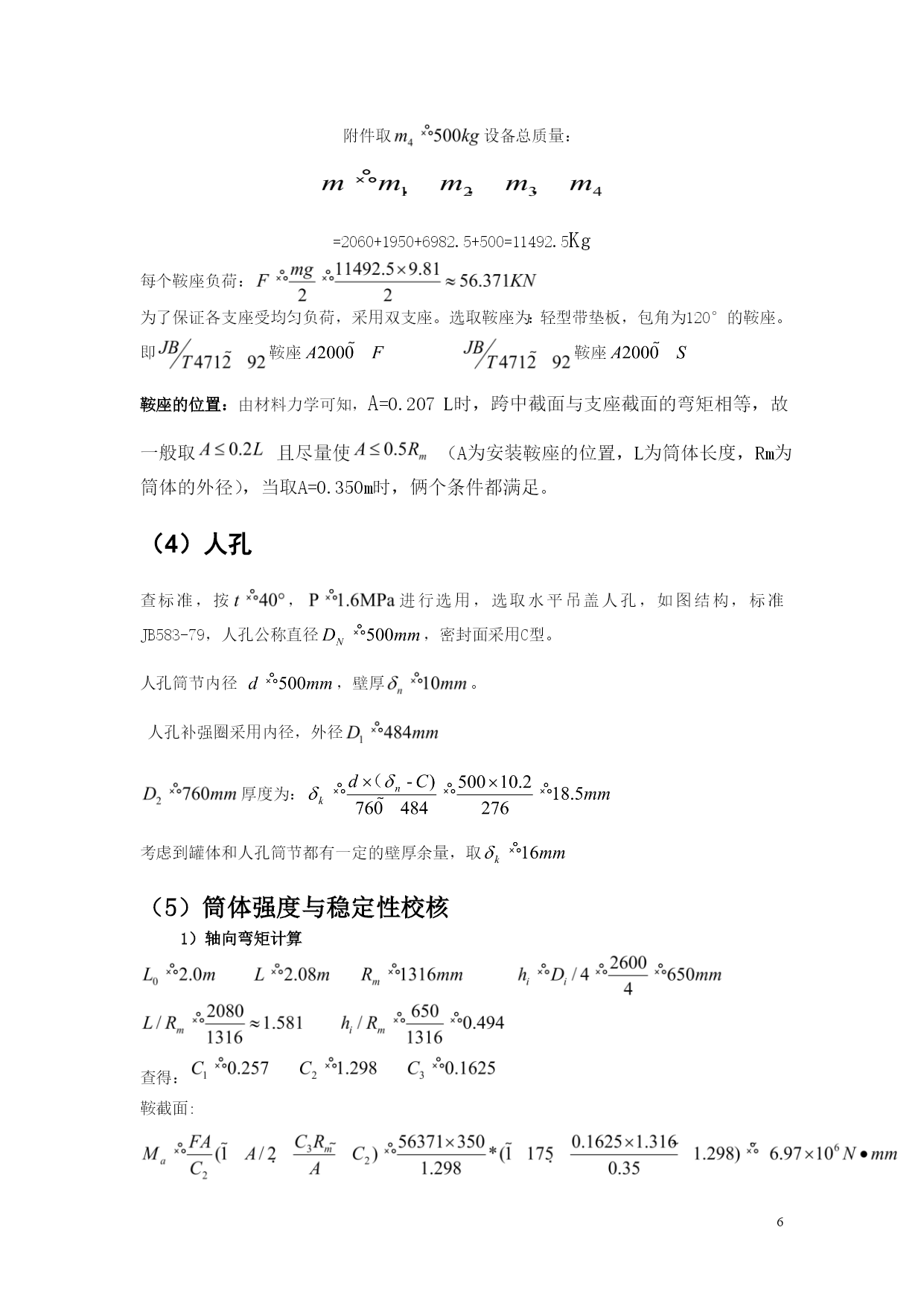

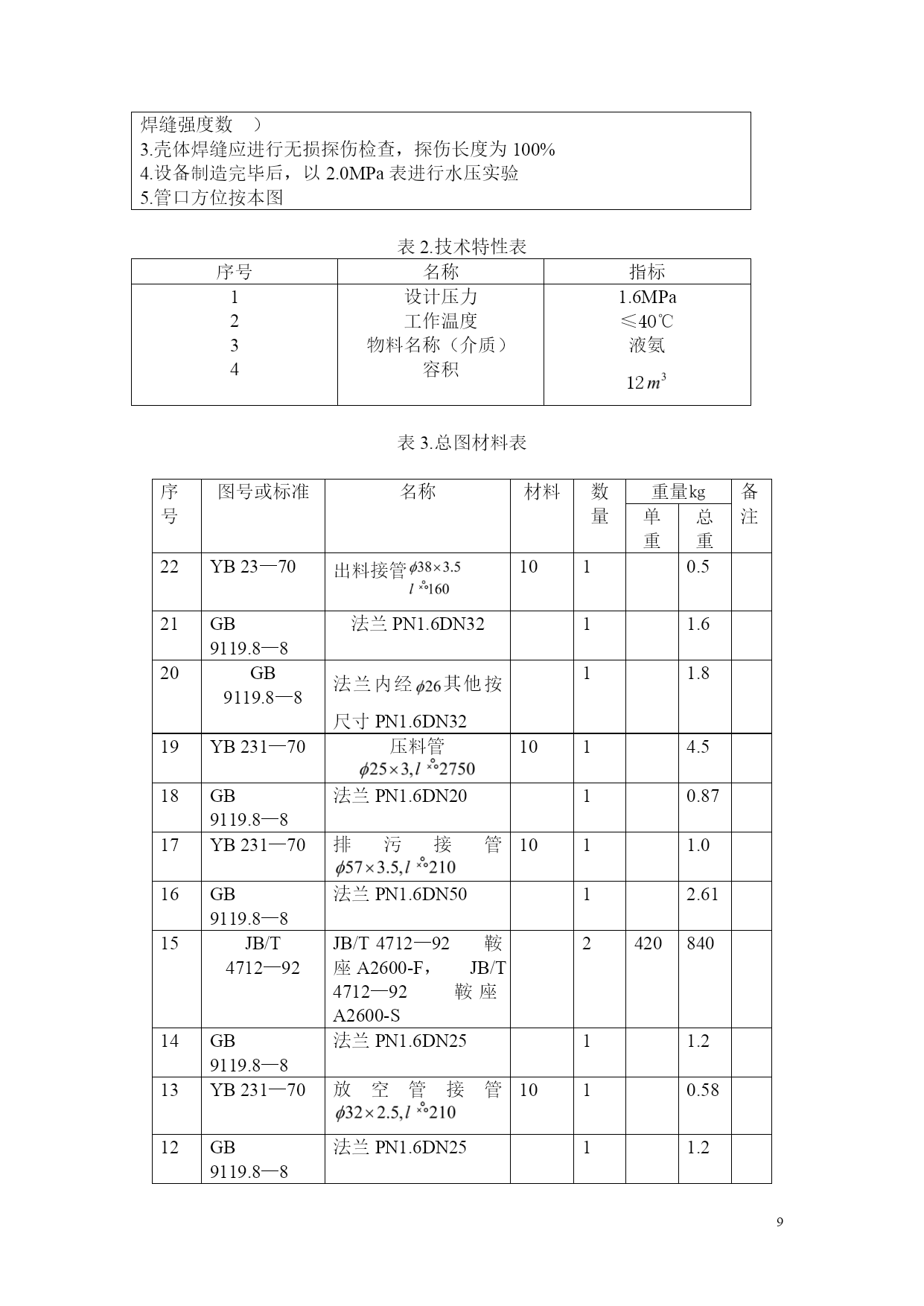

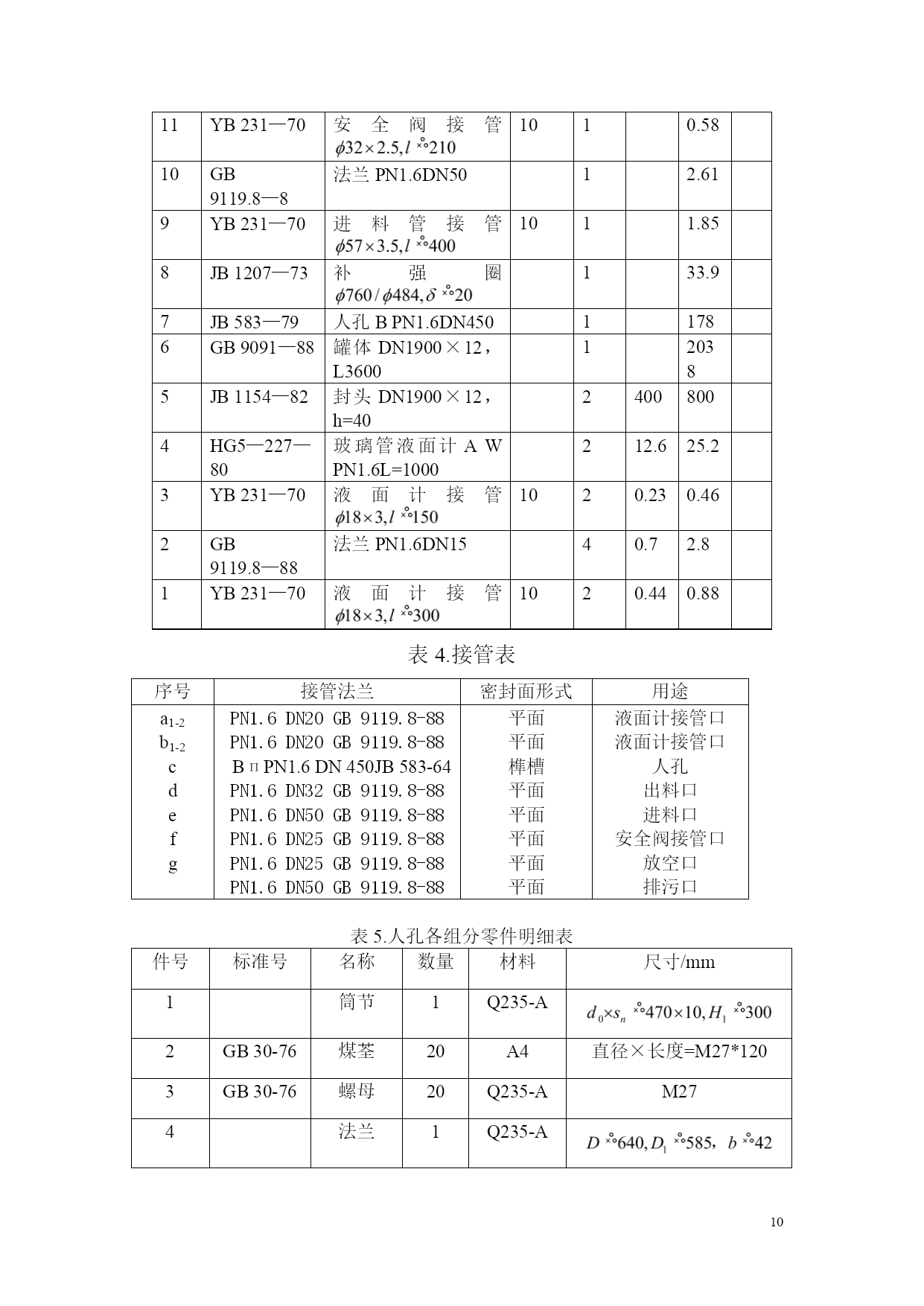

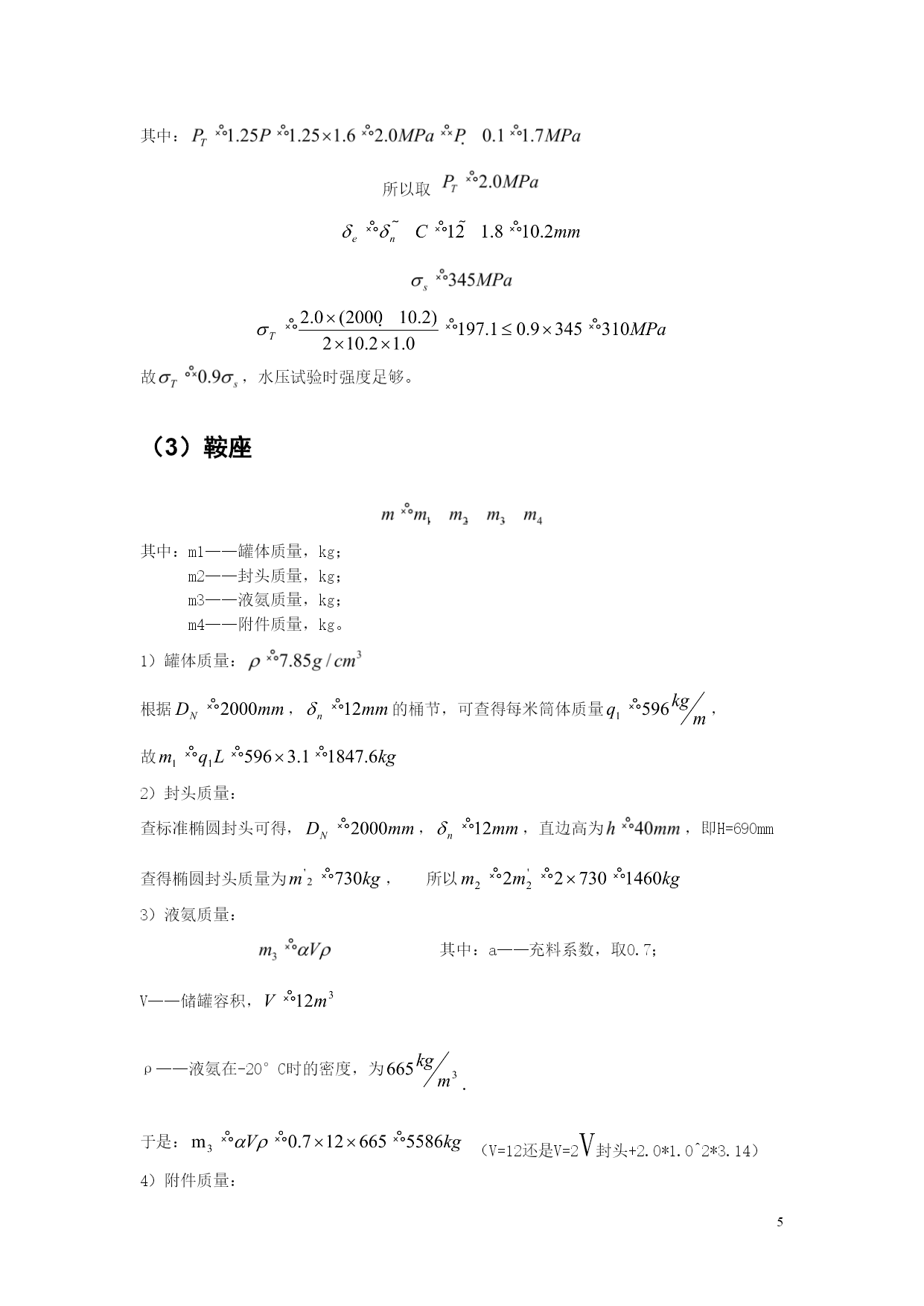

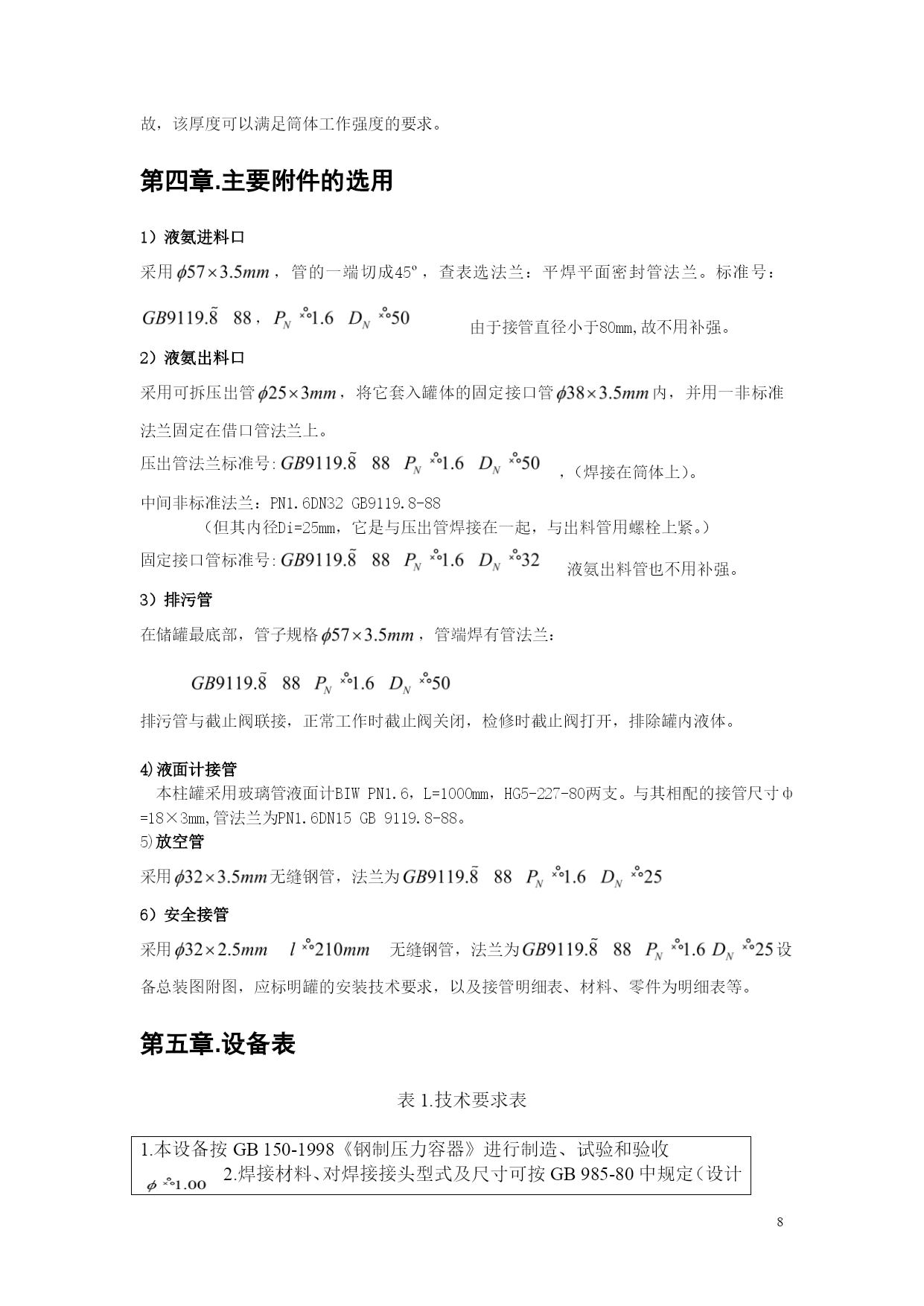

设计说明书TOC\o"1-3"\h\uHYPERLINK\l_Toc3439第一章设计绪论PAGEREF_Toc34392HYPERLINK\l_Toc4828(1)设计任务、设计思想、设计特点PAGEREF_Toc48282HYPERLINK\l_Toc10313(2)主要设计参数的确定及说明PAGEREF_Toc103132HYPERLINK\l_Toc21466第二章材料及结构的选择与论证3HYPERLINK\l_Toc14029第三章设计计算3HYPERLINK\l_Toc8561（1）罐体壁厚3HYPERLINK\l_Toc6590（2）封头壁厚设计4HYPERLINK\l_Toc28698（3）鞍座PAGEREF_Toc286984HYPERLINK\l_Toc14186（4）人孔6（5）筒体强度与稳定性校核·······················61)轴向弯矩计算·······························62)轴向应力计算和校核···························63)切向剪应力计算与校核·························74)周向应力计算和校核···························75)筒体工作强度的校核···························7HYPERLINK\l_Toc10688第四章.主要附件的选用7第五章.设备表8第六章.设计总结·······························11主要参考文献-----------------------------------------------11第一章设计绪论(1)设计任务、设计思想、设计特点设计任务：根据储罐筒体公称直径Di=2000mm，罐体公称容积V=12m3,设计一液氨储罐,通过设计储罐的厚度及其部件，使其能满足工艺要求。具体而言，化工生产为高能耗生产，为从经济和实用考虑，对储罐的材料、部件的材料、筒体的厚度、部件的大小等等都得考虑；从安全和生产检修，对塔附件和所需紧固件数的数目及尺寸都得严格要求。本课程设计为储罐设计，首先，设计压力、工作温度及材料的确定，通过计算筒体的壁厚、封头的厚度、开孔补强和部件的选择等。并根据结构形式、受力条件和材料的力学性能、耐腐蚀性能等进行强度、刚度和稳定性计算，最后确定出合理的结构尺寸。设计思想：该课程设计可以看成为一门综合性、基础性的工程训练课，使我们学生通过本课程的学习得到比较完整的、系统的设备设计方面的思想、概念和方法的训练，掌握初步设计、基础设计和设备图设计基本技能，它立足是于从培养学生工程设计基本能力出发，特别注意加强基础理论知识应用能力的培养、工程观念培养和基本设计技能的培养。目的是引导学生用系统工程学的观点全面分析设计中涉及的许多因素对全系统过程的影响，强调系统的综合性和协调性。总之，它有助于我们巩固、加强所学课程的基本理论与基本知识，有利于我们培养工程设计能力，分析解决问题的能力，树立正确的设计思想，初步掌握机械设计的一般方法和步骤。通过查找有关的书籍，查找需要的数据，运用学到的理论来指导完成所要求要设计的部分。在这设计的过程之中，我们学生要树立正确的设计思想，端正认真负责的态度，从难从严的要求自己，具有积极主动的学习态度和精神来完成这门课程设计。换句话而言，化工机械课程设计是为了把《化工机械基础》及相关课程的理论知识，在课程设计中综合地加以运用，把化工工艺条件与化工设备有机地结合起来。巩固和强化有关机械课程的基本理论和基本知识。在其设计过程，我们要严格地尽责尽能来完成这门课程设计。设计特点：为了满足工艺过程的需要，在设备壳体的轴向和周围位置上有较多的开孔和管口，用以连接管道和安装各种零部件。虽然，开孔较多，但是我都经过开孔补强计算，根据结构形式、受力条件和材料的力学性能、耐腐蚀性能等进行强度、刚度和稳定性计算，最后才确定出合理的结构尺寸。故该储罐设计具有经济性、安全性及耐用性。主要设计参数的确定及说明因为Di=2000mm,故r=1.0m储罐的长度计算：故取L=3.1m（L为筒体的长度）因为广东地区夏天的最高室温一般不会超过40℃,这时氨的饱和蒸气压为1.553MPa(绝对压力),取，设计温度t≤40℃第二章材料及结构的选择与论证材料选择与论证；由于纯液氨腐蚀性很小，储罐可以选用一般钢种，根据表5—3及其适用范围的说明，可考虑20R、16MnR、15MnVR等钢种。我设计选择16MnR材料，
