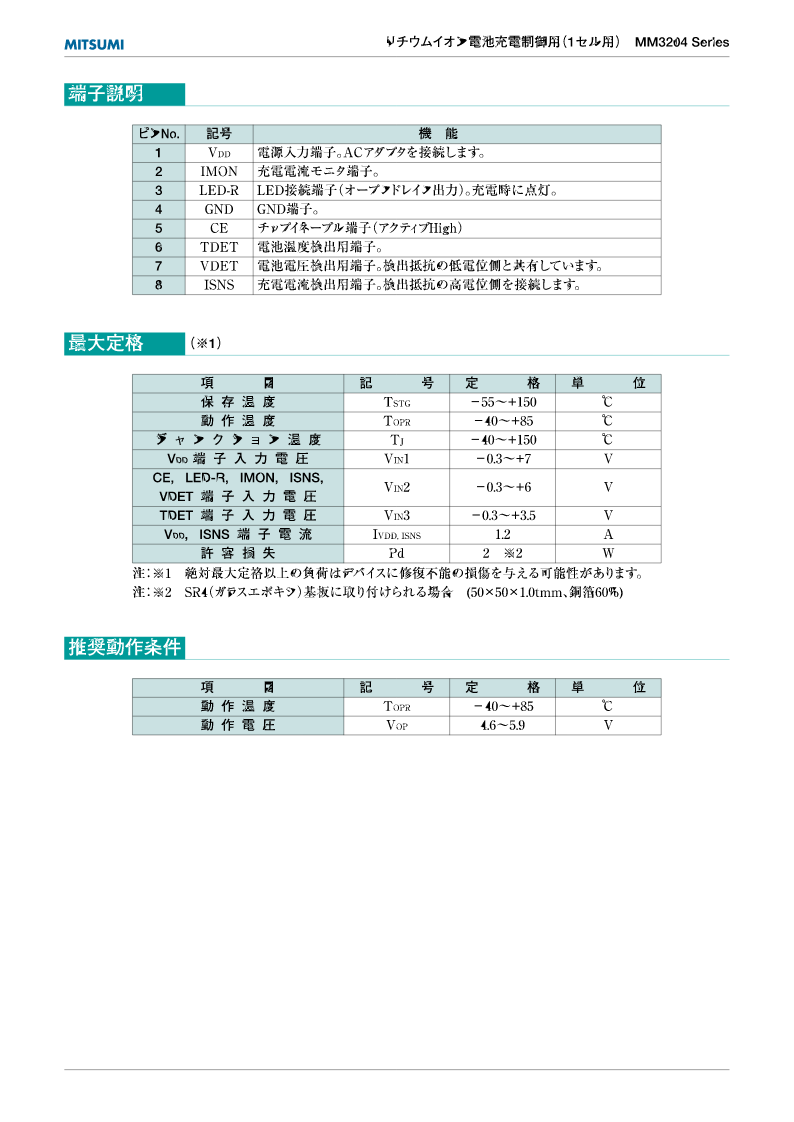

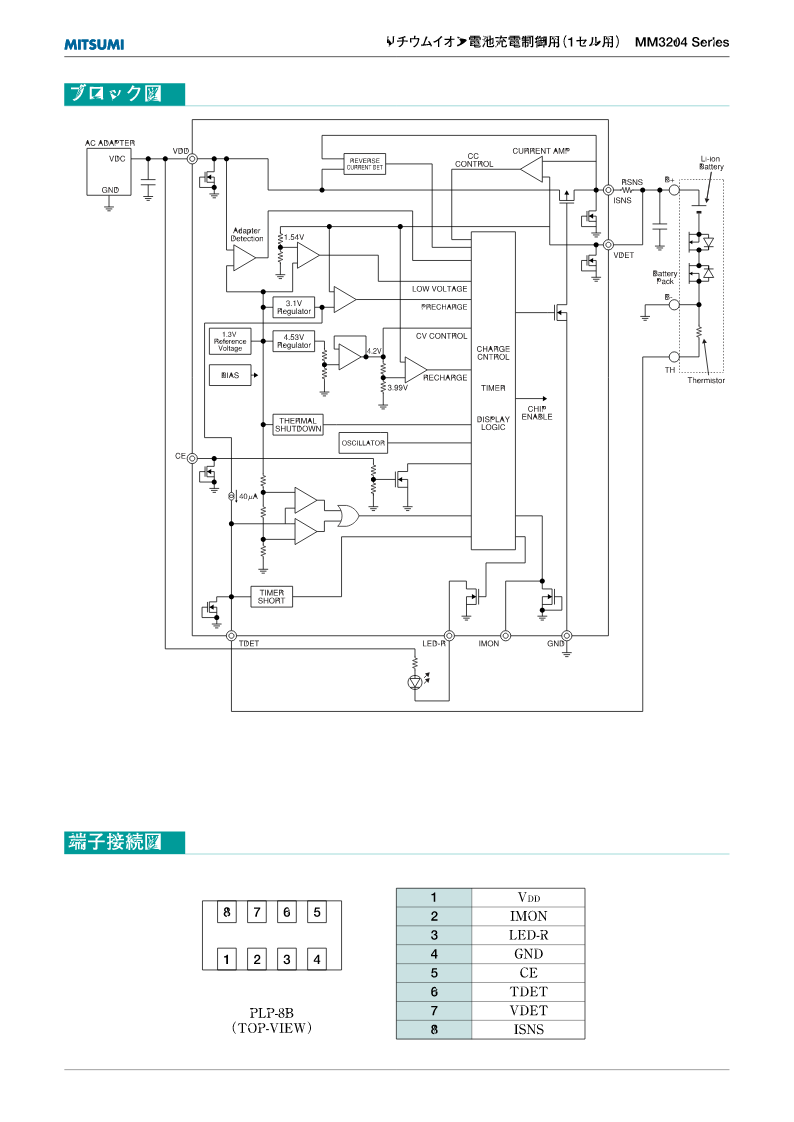

MITSUMIリチウムイオン電池充電制御用（1セル用）MM3204Seriesリチウムイオン電池充電制御用（1セル用）MonolithicICMM3204Series概要本ICは、1直リチウムイオン及びリチウムポリマ電池向けのリニア式充電制御ICです。パワーMOSFET、逆流防止回路を内蔵しており容易にリチウムイオン電池の充電制御を行なうことができます。LED表示回路を内蔵しており充電状態の表示が可能です。特長（1）定電圧充電制御（2）定電流制御（3）パワーMOSFET内蔵（4）充電タイマ内蔵（5）逆流防止回路内蔵（6）LED、マイクロプロセッサへの充電状態表示出力パッケージPLP-8B用途（1）携帯電話（2）ポータブルミュージックプレイヤ（3）デジタルスチルカメラ（4）携帯ゲーム機（5）PDAMITSUMIリチウムイオン電池充電制御用（1セル用）MM3204Seriesブロック図ACADAPTERVDDCURRENTAMPCCVDCREVERSELi-ionCURRENTDETCONTROLBatteryRSNSB+GNDISNSAdapterDetection1.54VVDETBatteryPackLOWVOLTAGEB-3.1VPRECHARGERegulator1.3V4.53VCVCONTROLReferenceRegulatorVoltage4.2VCHARGECNTROLTHBIASRECHARGEThermistor3.99VTIMERCHIPENABLETHERMALDISPLAYSHUTDOWNLOGICOSCILLATORCE40μATIMERSHORTTDETLED-RIMONGND端子接続図1VDD85762IMON3LED-R14234GND5CE6TDETPLP-8B7VDET（TOP-VIEW）8ISNSMITSUMIリチウムイオン電池充電制御用（1セル用）MM3204Series端子説明ピンNo.記号機能1VDD電源入力端子。ACアダプタを接続します。2IMON充電電流モニタ端子。3LED-RLED接続端子（オープンドレイン出力）。充電時に点灯。4GNDGND端子。5CEチップイネーブル端子（アクティブHigh）6TDET電池温度検出用端子。7VDET電池電圧検出用端子。検出抵抗の低電位側と共有しています。8ISNS充電電流検出用端子。検出抵抗の高電位側を接続します。最大定格（※1）項目記号定格単位保存温度TSTG－55～+150℃動作温度TOPR－40～+85℃ジャンクション温度TJ－40～+150℃VDD端子入力電圧VIN1－0.3～+7VCE,LED-R,IMON,ISNS,VIN2－0.3～+6VVDET端子入力電圧TDET端子入力電圧VIN3－0.3～+3.5VVDD,ISNS端子電流IVDD,ISNS1.2A許容損失Pd2※2W注：※1絶対最大定格以上の負荷はデバイスに修復不能の損傷を与える可能性があります。注：※2SR4（ガラスエポキシ）基板に取り付けられる場合(50×50×1.0tmm、銅箔60%)推奨動作条件項目記号定格単位動作温度TOPR－40～+85℃動作電圧VOP4.6～5.9VMITSUMIリチウムイオン電池充電制御用（1セル用）MM3204Series電気的特性（特記なき場合Ta＝－40～85℃、VDD＝5.0V※3）項目記号測定条件最小標準最大単位消費電流IDDVDD＞VADPL0.50.9mAOFF時消費電流IDD（OFF）CE＜VCEOFF60120μAVDD＜VADPLスリープ電流Islp620μACurrentintoVDETandISNSpinVDET=4.2V,whenchargingstopsVDET,ISNS電流（充電完了時）I_ISNS1530μACurrentintoVDETandISNSpinVDDrisingthresholdADP検出電圧L1VADPL14.204.354.50VUnder-voltagelockoutVDDfallingthresholdADP検出電圧L2VADPL22.452.602.75VUnder-voltagelockoutADP検出電圧HVADPHTa=25℃,VDDrisingthreshold6.206.406.60VADP検出電圧HヒステリシスVADPH（HYS）Ta=25℃80mV低電圧検出電圧V
