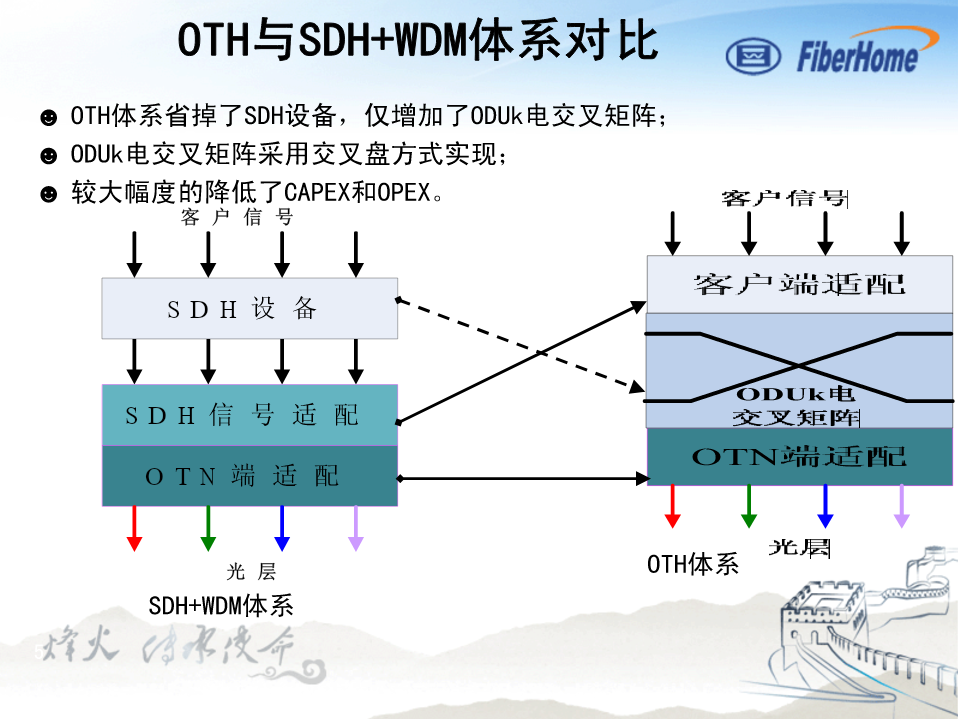

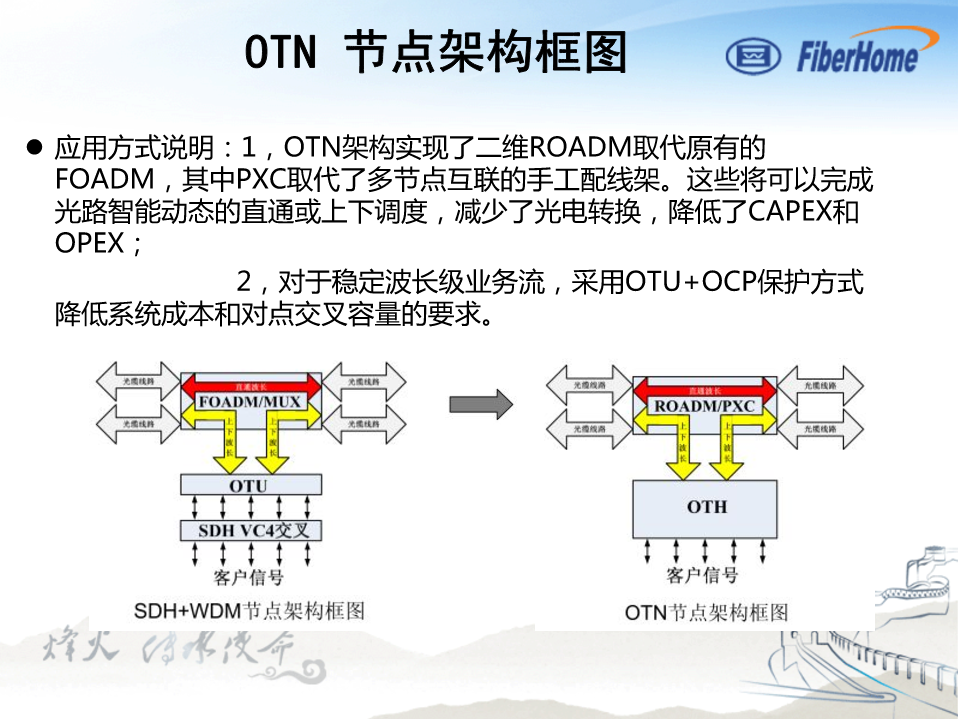

OTNOTN设备电层业务调度方案设备电层业务调度方案前言z介绍FONST3000OTN产品电层调度模型及调度方案，同时介绍涉及的电层调度单板、调度内容等，并通过示例了解OTN设备电层业务调度的应用。内容摘要1OTN电层交叉模型2OTN电层业务调度模型3OTN电层业务调度内容4OTN电层交叉涉及单板5电层交叉时隙分布表6OTN电层业务调度应用示例OTN电交叉架构分层☻实现方式：将OTU切分为客户侧和群路侧OTH与SDH+WDM体系对比☻OTH体系省掉了SDH设备，仅增加了ODUk电交叉矩阵；☻ODUk电交叉矩阵采用交叉盘方式实现；☻较大幅度的降低了CAPEX和OPEX。客户信号SDH设备SDH信号适配OTN端适配光层OTH体系SDH+WDM体系5电层交叉方案对比ODUk交叉VC交叉包交换设备形态OTNSDHPTN/Router交叉粒度2.5G/10G/40GVC4包交叉容量>1T～1T<1T业务接口优势>GE<2.5G<GE交叉成本低中高同步时钟传送易中难GMPLS支持易中难6OTN节点架构框图z应用方式说明：1，OTN架构实现了二维ROADM取代原有的FOADM，其中PXC取代了多节点互联的手工配线架。这些将可以完成光路智能动态的直通或上下调度，减少了光电转换，降低了CAPEX和OPEX；2，对于稳定波长级业务流，采用OTU+OCP保护方式降低系统成本和对点交叉容量的要求。OTN-FONST3000电交叉业务槽位分布zOTH子框带交叉功能，WDM子框没有；z单盘配置界面的交叉功能不使用，需要在交叉界面进行配置；z紫色OTU槽位的交叉容量为20G，黄色OTU槽位的交叉容量为10G，交叉能力为360G(20G*10+10G*16)。内容摘要1OTN电层交叉模型2OTN电层业务调度模型3OTN电层业务调度内容4OTN电层交叉涉及单板5电层交叉时隙分布表6OTN电层业务调度应用示例OTN电层业务调度模型4x东向STM16/O/E/OOTU2OTU1STM16西向OTU28xGE/FCSTM16STM16…STM16XCU东向OTU2STM168xany西向STM16OTU2电层业务调度特点：z大的业务颗粒：1-40Gb/s；z大的交叉颗粒：GE/10GE/ODU1/ODU2/ODU3；z没有类似与SDHVC4的统一交叉颗粒；z具有SDH相当的保护调度能力；z业务接口变化时只需改变接口盘；z将OTU种类由MxN降低为M+N,减少了单盘种类。内容摘要1OTN电层交叉模型2OTN电层业务调度模型3OTN电层业务调度内容4OTN电层交叉涉及单板5电层交叉时隙分布表6OTN电层业务调度应用示例OTN设备电层业务调度的内容主要调度内容如下：z支路接口单元与线路接口单元之间的端口、时隙交叉调度。z子波长粒度业务的动态调度。完成对子波长粒度业务的动态调度、汇聚和分离，可使多路低速率业务共享一个10Gb/s波长，并能实现基于ODUk的各种电层保护，极大的增强了产品的组网能力和网络生存能力。FONST3000业务接口类型业务种类业务类型参考标准ITU-TG.707SDH业务STM-16、STM-64ITU-TG.691ITU-TG.957IEEE802.3zGE、10GEWAN、10GE以太网业务IEEE802.3aLANIEEE802.3uSAN存储业ESCON、FICON、1GFC、ANSIX3.296务2GFCANSIX3.303ITU-TG.709OTN业务OTU1、OTU2ITU-TG.959.1EN50083-9视频及其他DVBSMPTE292M业务13SMPTE259MFONST3000交叉容量及业务接入能力交叉容量OTU槽位26最大交叉容量360G（18块LMS2E和9块8TS1)2.5G接入能力72路（18块LMS2E和9块8TS1)GE接入能力104路（13块LMS2E和13块8TDG)ANY接入能力144路（9块LMS2E和18块8TDA)注：LMS2E:4*2.5G→OTU2、8TS1:8*2.5G148TDG1:8*GE、8TDA:8*ANY内容摘要1OTN电层交叉模型2OTN电层业务调度模型3OTN电层业务调度内容4OTN电层交叉涉及单板5电层交叉时隙分布表6OTN电层业务调度应用示例目录-电层交叉涉及单板¾支路板：8TDA、8TDG、8TDGF、
