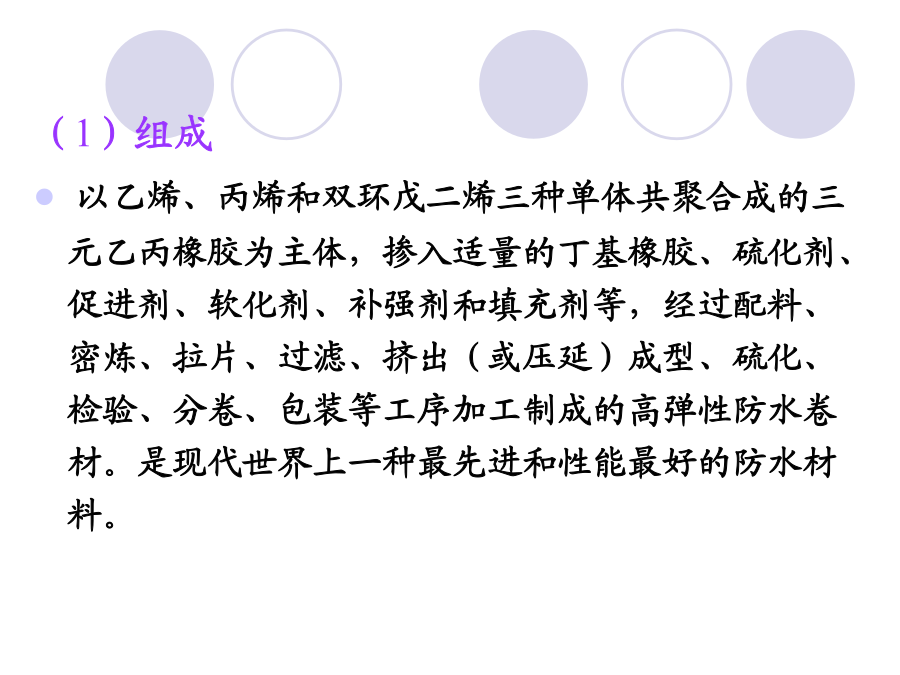

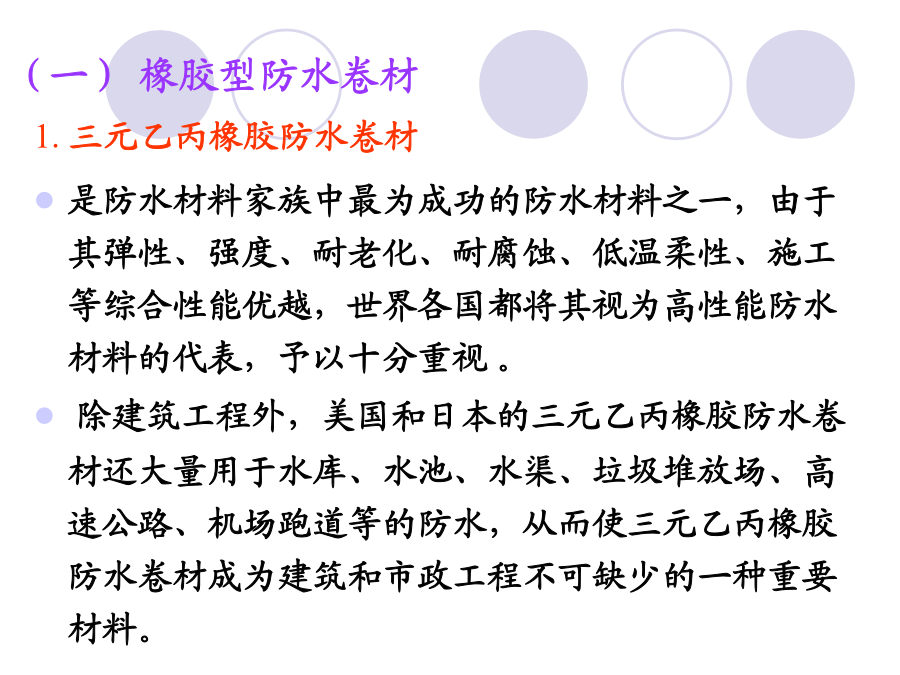

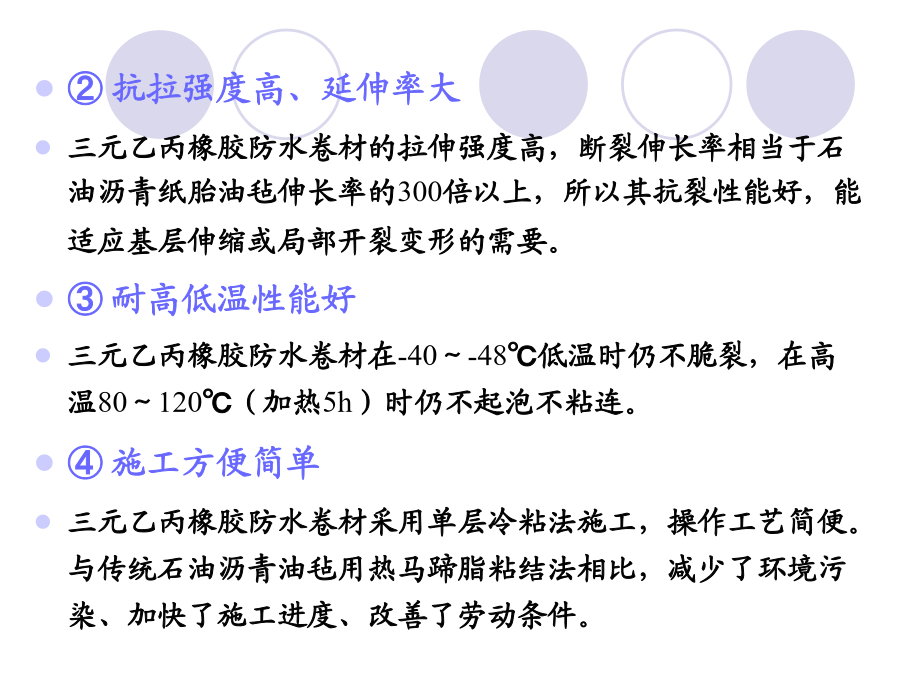

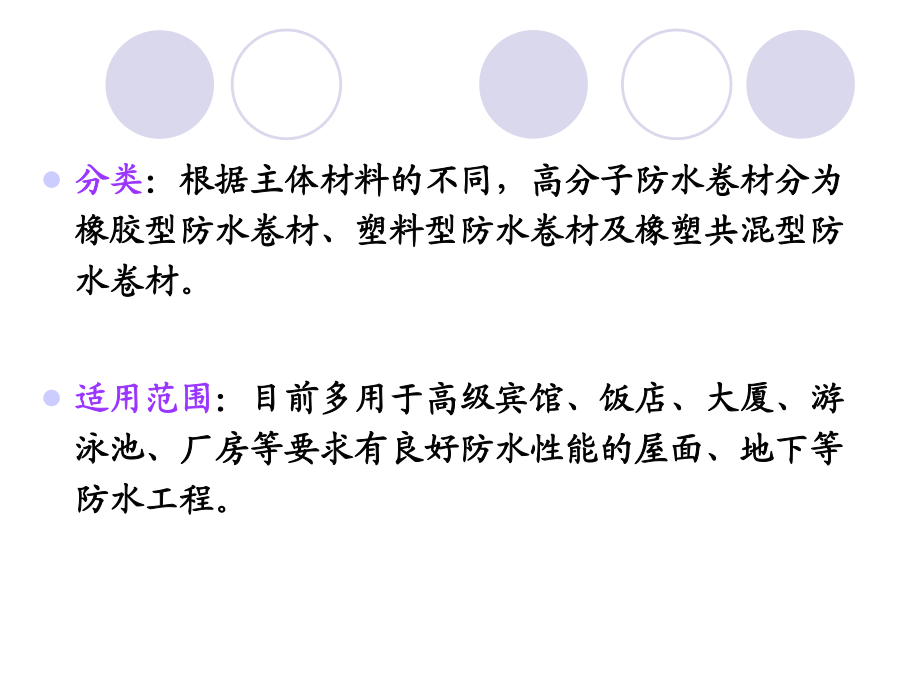

5.1概述5.2建筑防水卷材5.3建筑防水涂料5.4建筑防水密封材料及其它5.5其他建筑防水材料四、合成高分子防水卷材定义：以合成橡胶或合成树脂为主要原料，再加入一定量的填料、增塑剂、防老剂、润滑剂、软化剂、补强剂等辅助材料而制成的新型防水材料。特点：合成高分子防水卷材的抗拉强度高、延伸率大、高低温特性好、防水性能优异。分类：根据主体材料的不同，高分子防水卷材分为橡胶型防水卷材、塑料型防水卷材及橡塑共混型防水卷材。适用范围：目前多用于高级宾馆、饭店、大厦、游泳池、厂房等要求有良好防水性能的屋面、地下等防水工程。（一）橡胶型防水卷材三元乙丙橡胶防水卷材（1）组成以乙烯、丙烯和双环戊二烯三种单体共聚合成的三元乙丙橡胶为主体，掺入适量的丁基橡胶、硫化剂、促进剂、软化剂、补强剂和填充剂等，经过配料、密炼、拉片、过滤、挤出（或压延）成型、硫化、检验、分卷、包装等工序加工制成的高弹性防水卷材。是现代世界上一种最先进和性能最好的防水材料。（2）特点①耐老化性能好、使用寿命长三元乙丙橡胶分子结构中的主链上只有单键没有双键，属高度饱和的有机高分子材料，所以结构很稳定，当受到臭氧、紫外光、湿热作用时，主链不易断裂。一般情况下，三元乙丙橡胶防水卷材的使用寿命长达40余年。②抗拉强度高、延伸率大三元乙丙橡胶防水卷材的拉伸强度高，断裂伸长率相当于石油沥青纸胎油毡伸长率的300倍以上，所以其抗裂性能好，能适应基层伸缩或局部开裂变形的需要。③耐高低温性能好三元乙丙橡胶防水卷材在-40～-48℃低温时仍不脆裂，在高温80～120℃（加热5h）时仍不起泡不粘连。④施工方便简单三元乙丙橡胶防水卷材采用单层冷粘法施工，操作工艺简便。与传统石油沥青油毡用热马蹄脂粘结法相比，减少了环境污染、加快了施工进度、改善了劳动条件。（3）技术性能指标GB18173.1-2000（4）适用范围最适用于工业与民用建筑屋面工程的外露防水层；并适用于受振动、易变形建筑工程防水；也适用于刚性保护层或倒置式屋面以及地下室、水渠、贮水池、游泳池、隧道地铁和市政工程防水；与其它防水材料联合使用组成二道、三道或三道以上的复合防水层，常用于防水等级为Ⅰ、Ⅱ级的屋面、地下室或屋顶、楼层游泳池、喷水池的防水工程。（5）改进品种三元乙丙橡胶防水卷材作为高档防水材料，具有优良的性能，但价格偏高，是普通油毡的10倍以上。将面层是三元乙丙橡胶，底面做成氯丁橡胶和再生橡胶混合物组成的复合橡胶防水卷材，其防水性能也很优异，但价格只有纯三元乙丙橡胶防水卷材的三分之一，性能略逊于纯三元乙丙橡胶防水卷材。2.橡胶型氯化聚乙烯防水卷材组成：以含氯量为30%～40%的氯化聚乙烯树脂（热塑性弹性体）为主要原料，加入适量的助剂、硫化剂等配合剂，通常还加入某种合成橡胶改性，采用橡胶加工工艺，经过塑炼、混炼、压延、硫化等工序加工制成的硫化型（橡胶型）防水卷材。（1）特点具有橡胶型防水卷材的通性：强度大、伸长率高、弹性好、耐撕裂；而且其中的双键被氯化饱和，使结构稳定，耐日光、耐臭氧老化、耐酸碱、耐寒、耐暑、使用寿命长，并有自熄和难燃性，能配成各种颜色有很好的装饰性。（2）技术性能指标（二）塑料型防水卷材（1）特点①耐老化性能强、使用寿命长。氯化聚乙烯分子结构呈饱和状态，使其具有良好的耐候性、耐臭氧和耐油、耐化学腐蚀及阻燃性能。②具有热塑性弹性体特性。塑料型氯化聚乙烯防水卷材既具有合成树脂的热塑性，还具有橡胶状弹性体特性。③热风焊施工、不污染环境。塑料型氯化聚乙烯防水卷材具有热塑性特性，所以可用热风焊接施工，粘结力强不污染环境。（3）适用范围塑料型氯化聚乙烯防水卷材适用于屋面单层外露防水；也适用于有保护层的屋面、地下室或蓄水池等工程防水。2.聚氯乙烯防水卷材组成：聚氯乙烯防水卷材以聚氯乙烯树脂为主原料，加入增塑剂、稳定剂、耐老化剂、填料，经捏合、混炼、（造粒）、压延（或挤出）、检验、卷取、包装等工序制成。（1）特点①防水效果好，抗拉强度高。聚氯乙烯防水卷材的抗拉强度是氯化聚乙烯防水卷材拉伸强度的两倍，抗裂性能高，防水、抗渗效果好。②使用寿命长。根据抗老化试验测定其使用寿命长达20年。③断裂伸长率高。断裂伸长率是纸胎油毡的300倍以上，对基层伸缩和开裂变形的适应性较强。④高低温性能良好。聚氯乙烯防水卷材的使用温度范围在-40℃～90℃之间。⑤施工方便、不污染环境。聚氯乙烯防水卷材一般采用空铺施工，卷材与卷材的搭接用热风焊进行熔接，常温下施工，操作简便，不污染环境。五、防水卷材的一般生产工艺六、防水卷材的施工（2）冷施工分类：冷粘法、自粘法冷粘法——采用胶粘剂进行卷材与基层、卷材与卷材的粘结，不需要加热适用于合成高分子卷材、聚合
