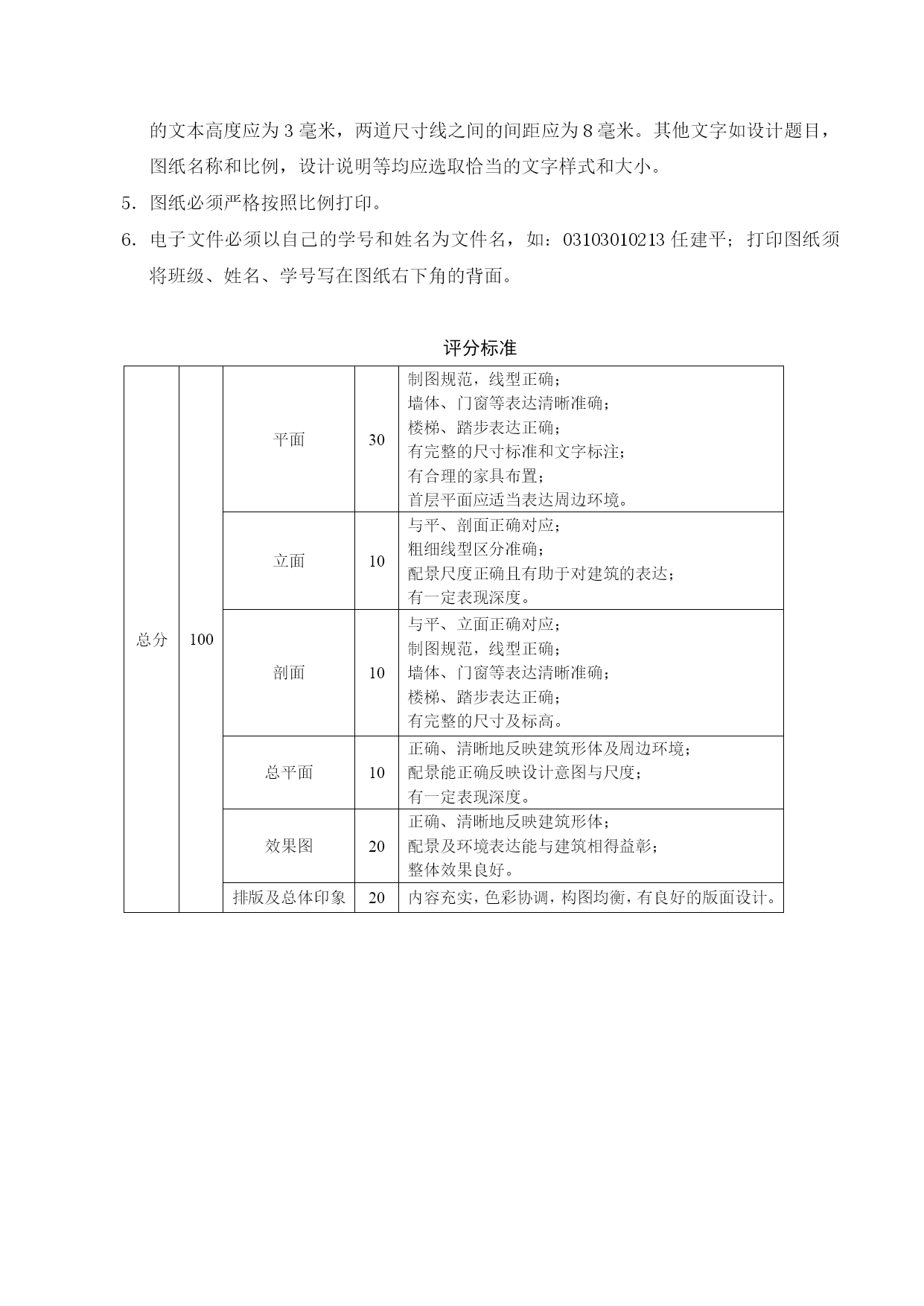

《计算机辅助设计实习》结课作业幼儿园设计一、用AutoCAD及天正建筑绘出《幼儿园设计》的平、立、剖面图和总平面图：1．各层平面图，比例1：200-300，内容包括：墙体，门窗以及所有空间分隔界面（墙体，门窗，隔断，屋顶、吊顶变化处的投影线，平台、栏杆等等），台阶，楼梯，室内小品，家具布置，必要的地面铺装等。2．剖面图1～2个，比例1：200-300，内容包括：墙体，门窗以及所有空间分隔界面（墙体，门窗，隔断，楼板、屋顶、吊顶、栏杆等等），台阶，楼梯，地面高差等等。3．立面图1～2个，比例1：200-300，内容包括：门、窗，建筑构件及立面装饰物，以及必要的材质表达等等。4．总平面图，比例1:500，内容包括：建筑物、道路、广场、绿化等，建筑要注明层数，新建建筑与原有建筑要区分开。二、绘制效果图一张或多张，必须为电脑效果图，所用软件及表现手段不限。除上述要求的内容外，欢迎增加其他有助于表达设计思想的分析图与局部透视图等，图纸要在Photoshop中进行排版设计。图纸中还必须包括设计名称，设计说明及经济技术指标等内容。图纸的绘制深度要求不低于设计课正图。为表明所绘是自己的幼儿园方案，请在排版时附一张幼儿园模型照片，长边尺寸不小于10cm。成果要求：电子文件（JPG格式）及A1打印图纸2张。交作业时间：2012年7月6日上午10：00~11:00。电子文件由个人经“多模式教学网”直接上交，打印图纸由各班学习委员收齐交至四教1014。制图要求：轴线、墙体、门窗、家具、楼梯踏步、文本等图层设置正确。线型、线宽及图例使用等符合建筑制图要求。平面注两道尺寸，分别为开间尺寸和总尺寸；立面和剖面的两道尺寸为层高和建筑总高。平、立、剖及总平面图均应注标高。按比例出图后，标注房间名称等的说明文字高度应控制在4～6毫米之间，尺寸标注中的文本高度应为3毫米，两道尺寸线之间的间距应为8毫米。其他文字如设计题目，图纸名称和比例，设计说明等均应选取恰当的文字样式和大小。图纸必须严格按照比例打印。电子文件必须以自己的学号和姓名为文件名，如：03103010213任建平；打印图纸须将班级、姓名、学号写在图纸右下角的背面。评分标准总分100平面30制图规范，线型正确；墙体、门窗等表达清晰准确；楼梯、踏步表达正确；有完整的尺寸标准和文字标注；有合理的家具布置；首层平面应适当表达周边环境。立面10与平、剖面正确对应；粗细线型区分准确；配景尺度正确且有助于对建筑的表达；有一定表现深度。剖面10与平、立面正确对应；制图规范，线型正确；墙体、门窗等表达清晰准确；楼梯、踏步表达正确；有完整的尺寸及标高。总平面10正确、清晰地反映建筑形体及周边环境；配景能正确反映设计意图与尺度；有一定表现深度。效果图20正确、清晰地反映建筑形体；配景及环境表达能与建筑相得益彰；整体效果良好。排版及总体印象20内容充实，色彩协调，构图均衡，有良好的版面设计。
