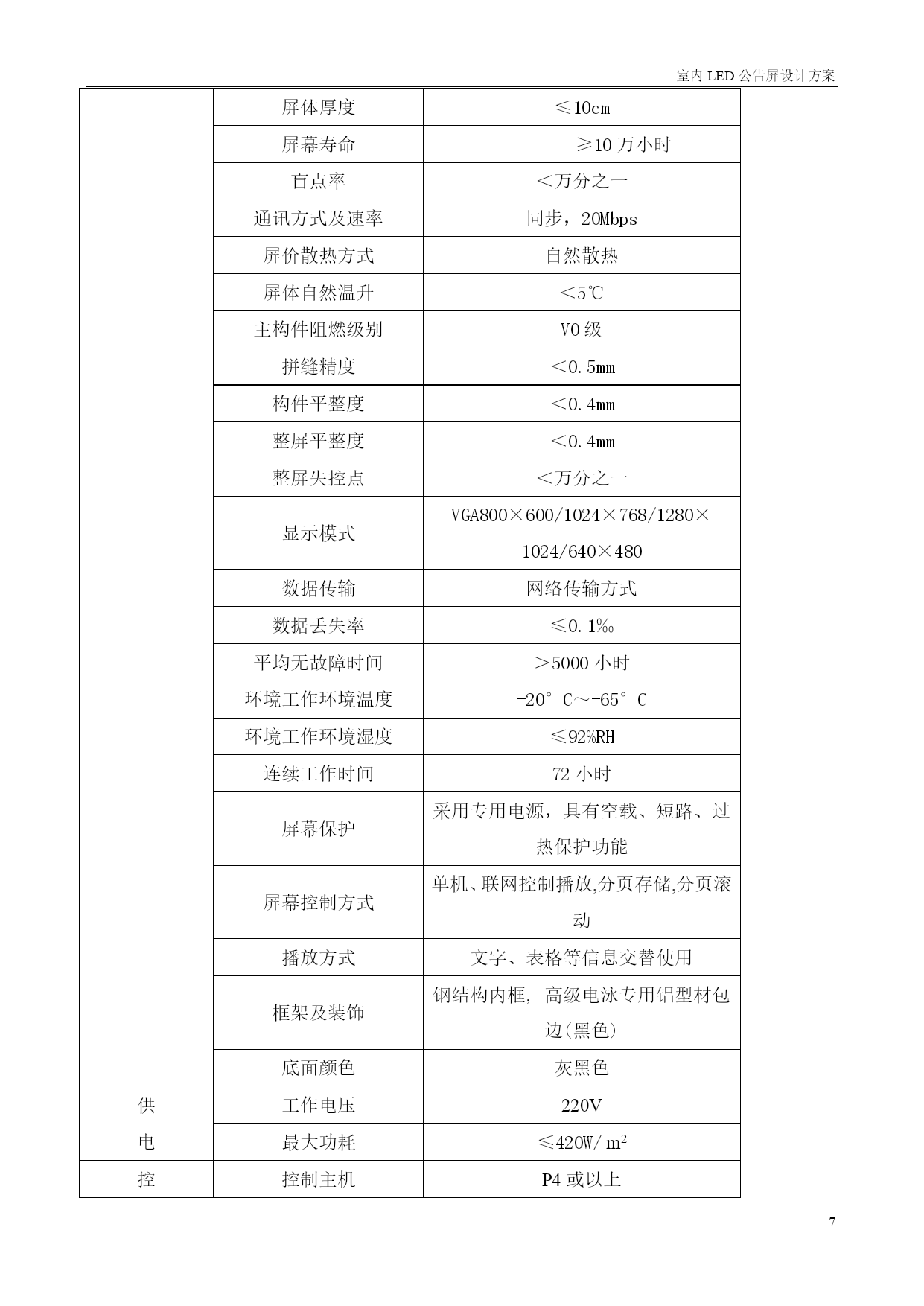

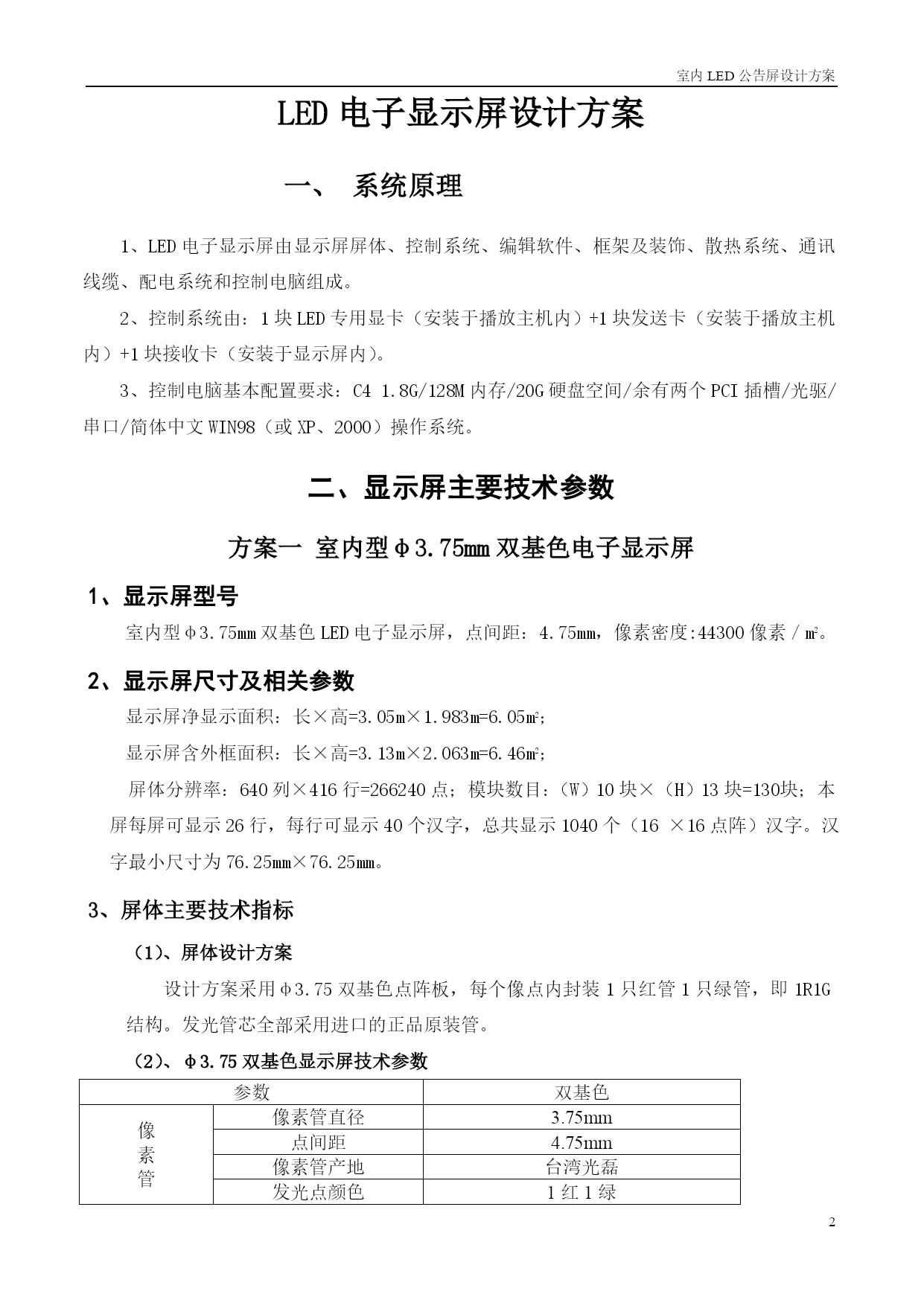

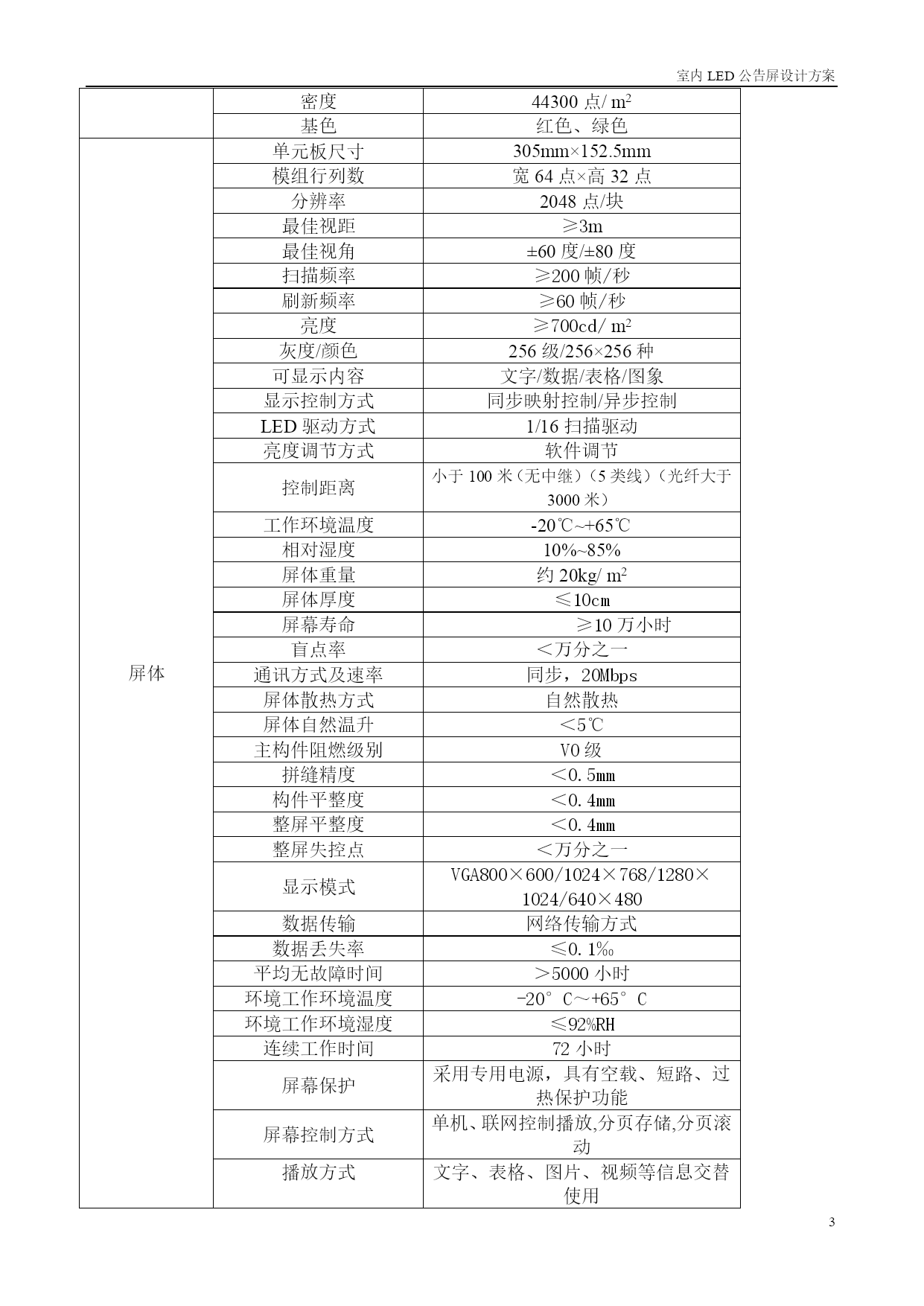

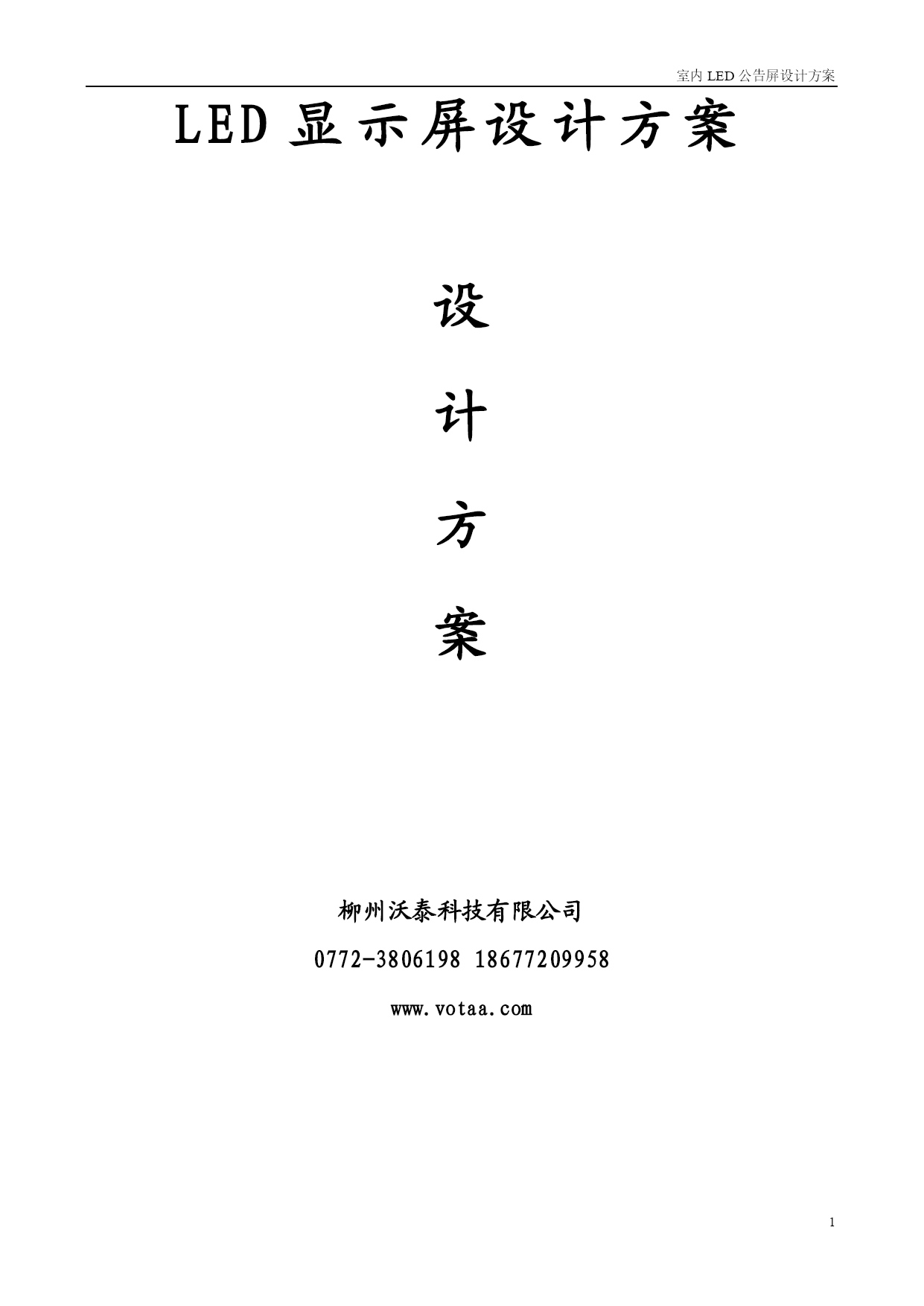

室内LED公告屏设计方案LED显示屏设计方案设计方案柳州沃泰科技有限公司0772-380619818677209958www.votaa.comLED电子显示屏设计方案系统原理1、LED电子显示屏由显示屏屏体、控制系统、编辑软件、框架及装饰、散热系统、通讯线缆、配电系统和控制电脑组成。2、控制系统由：1块LED专用显卡（安装于播放主机内）+1块发送卡（安装于播放主机内）+1块接收卡（安装于显示屏内）。3、控制电脑基本配置要求：C41.8G/128M内存/20G硬盘空间/余有两个PCI插槽/光驱/串口/简体中文WIN98（或XP、2000）操作系统。二、显示屏主要技术参数方案一室内型φ3.75mm双基色电子显示屏1、显示屏型号室内型φ3.75mm双基色LED电子显示屏，点间距：4.75mm，像素密度:44300像素／m2。2、显示屏尺寸及相关参数显示屏净显示面积：长×高=3.05m×1.983m=6.05m2；显示屏含外框面积：长×高=3.13m×2.063m=6.46m2；屏体分辨率：640列×416行=266240点；模块数目：（W）10块×（H）13块=130块；本屏每屏可显示26行，每行可显示40个汉字，总共显示1040个（16×16点阵）汉字。汉字最小尺寸为76.25mm×76.25mm。3、屏体主要技术指标（1）、屏体设计方案设计方案采用φ3.75双基色点阵板，每个像点内封装1只红管1只绿管，即1R1G结构。发光管芯全部采用进口的正品原装管。（2）、φ3.75双基色显示屏技术参数参数双基色像素管像素管直径3.75mm点间距4.75mm像素管产地台湾光磊发光点颜色1红1绿密度44300点/m2基色红色、绿色屏体单元板尺寸305mm×152.5mm模组行列数宽64点×高32点分辨率2048点/块最佳视距≥3m最佳视角±60度/±80度扫描频率≥200帧/秒刷新频率≥60帧/秒亮度≥700cd/m2灰度/颜色256级/256×256种可显示内容文字/数据/表格/图象显示控制方式同步映射控制/异步控制LED驱动方式1/16扫描驱动亮度调节方式软件调节控制距离小于100米（无中继）（5类线）（光纤大于3000米）工作环境温度-20℃~+65℃相对湿度10%~85%屏体重量约20kg/m2屏体厚度≤10cm屏幕寿命≥10万小时盲点率＜万分之一通讯方式及速率同步，20Mbps屏体散热方式自然散热屏体自然温升＜5℃主构件阻燃级别VO级拼缝精度＜0.5mm构件平整度＜0.4mm整屏平整度＜0.4mm整屏失控点＜万分之一显示模式VGA800×600/1024×768/1280×1024/640×480数据传输网络传输方式数据丢失率≤0.1‰平均无故障时间＞5000小时环境工作环境温度-20°C～+65°C环境工作环境湿度≤92%RH连续工作时间72小时屏幕保护采用专用电源，具有空载、短路、过热保护功能屏幕控制方式单机、联网控制播放,分页存储,分页滚动播放方式文字、表格、图片、视频等信息交替使用框架及装饰钢结构内框,高级电泳专用铝型材包边(黑色)底面颜色灰黑色供电工作电压220V最大功耗≤650W/m2控制系统控制主机P4或以上控制方式同步映射控制操作系统WINDOW98/2000/XP控制卡LINGXINYU显卡DVI卡软件LED专用播放软件（CX）4、功能特性显示内容：可显示文字、字符、表格、图形、视频图像等。显示方式：显示内容可实现翻页、左右移动、上下移动、左拉幕、右拉幕、中开合、闪烁、即显、放大缩小、百叶窗、滚屏等数十种方式。系统可以计算机为处理控制中心，电子显示屏与电脑显示器（VGA）窗口设定区域逐点对应，显示内容实时同步，屏幕映射区域可调，并可方便随意地选择显示画面的大小，可接有线电视、VCD、DVD等多种节目源，经处理后在显示屏上同步播放。信息播放可按节目自动循环显示。可随意设置显示内容的字体、字号、显示方式、显示内容的停留时间等。具有广泛的网络接口功能，通过网络接口卡与各类数据库服务器、广域网互联网接口，在系统应用软件的支持下，提取网络中各类信息。应用软件用户界面友好，功能完善，简单易学，支持任何品牌PC机，以及WIN95、WIN98、WIN2000、WINXP、WIN2003软件系统平台，并为用户提供软件免费升级服务。节目制作便捷：开发工具是Windows面向对象的多媒体平台，所见即所得。采取图标工具栏，无需编程。布局随意：完善的软件功能可使显示屏单独显示视频文字、表格等，可将同一显示屏分割为多块画面，显示多种信息，任意编排，可在视频图像上增加文字信息。技术先进：全面采用进口大规模集成电路，可靠
