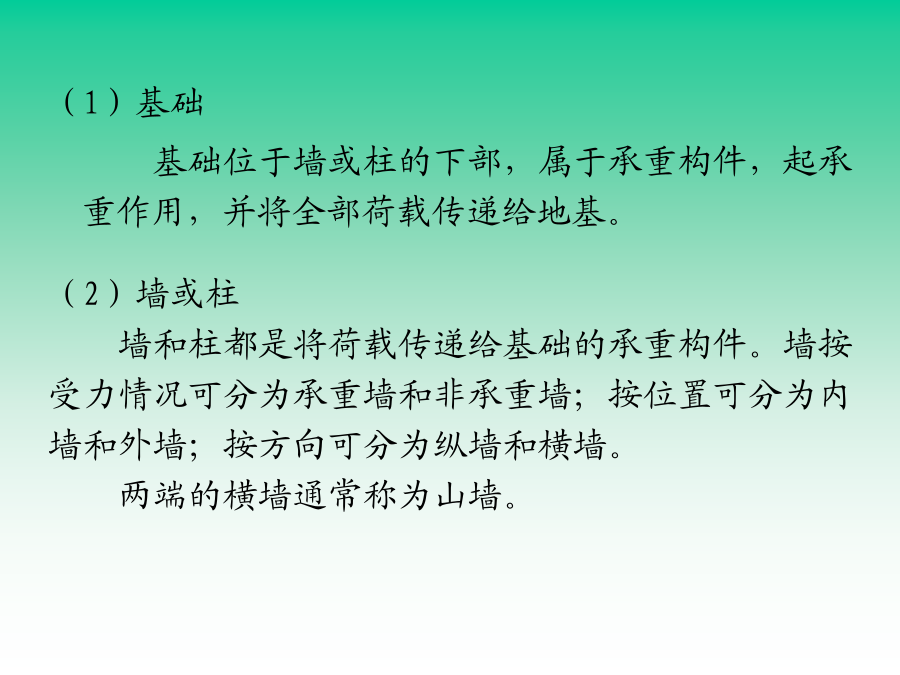

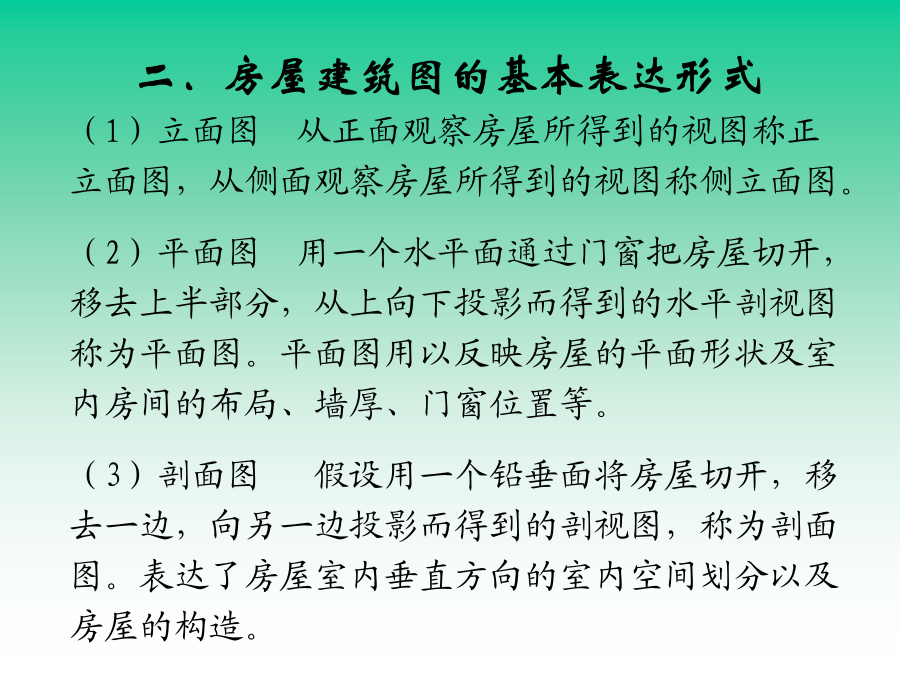

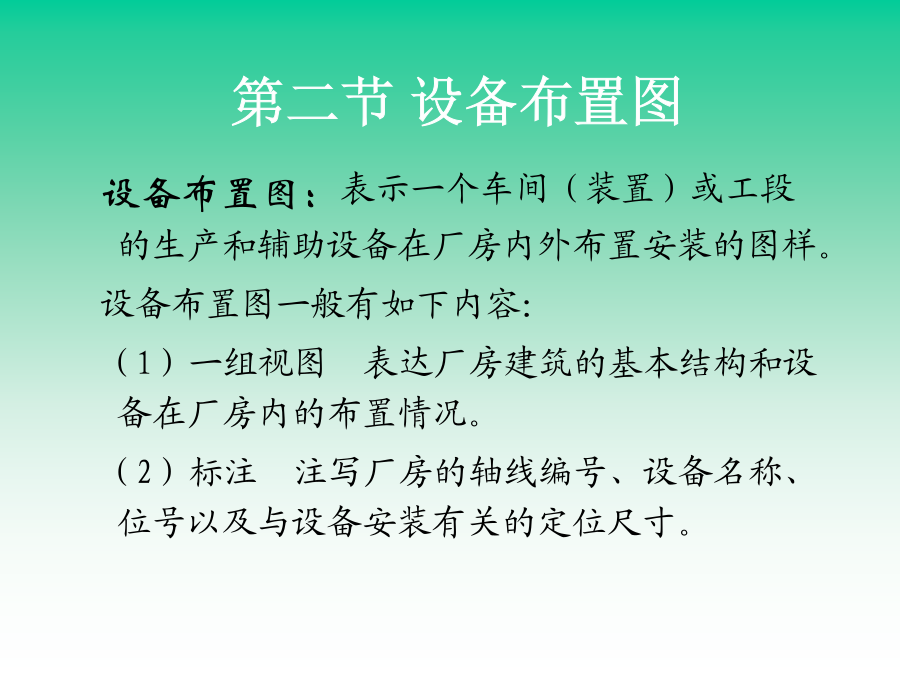

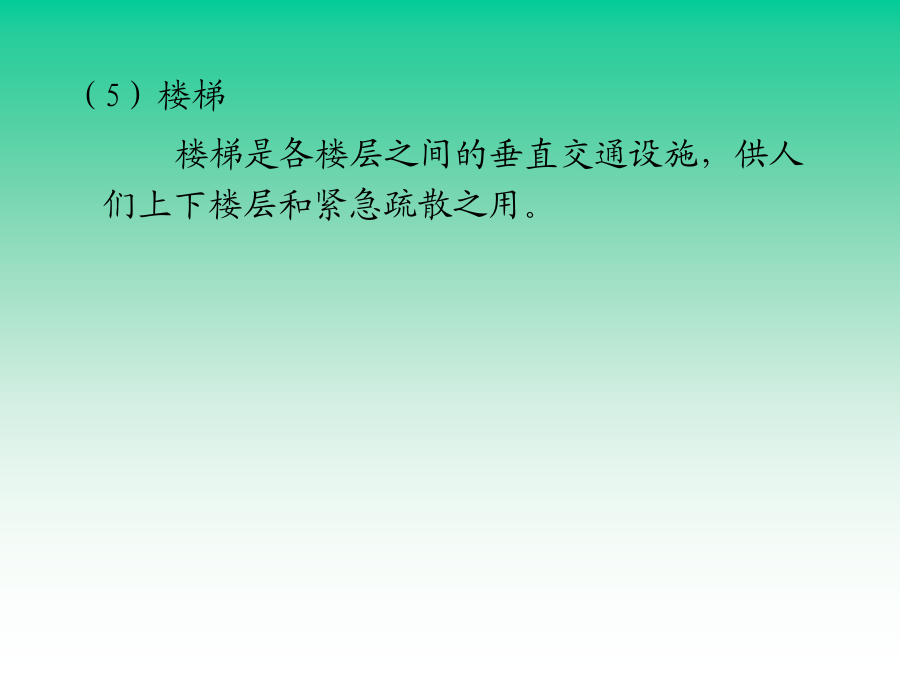

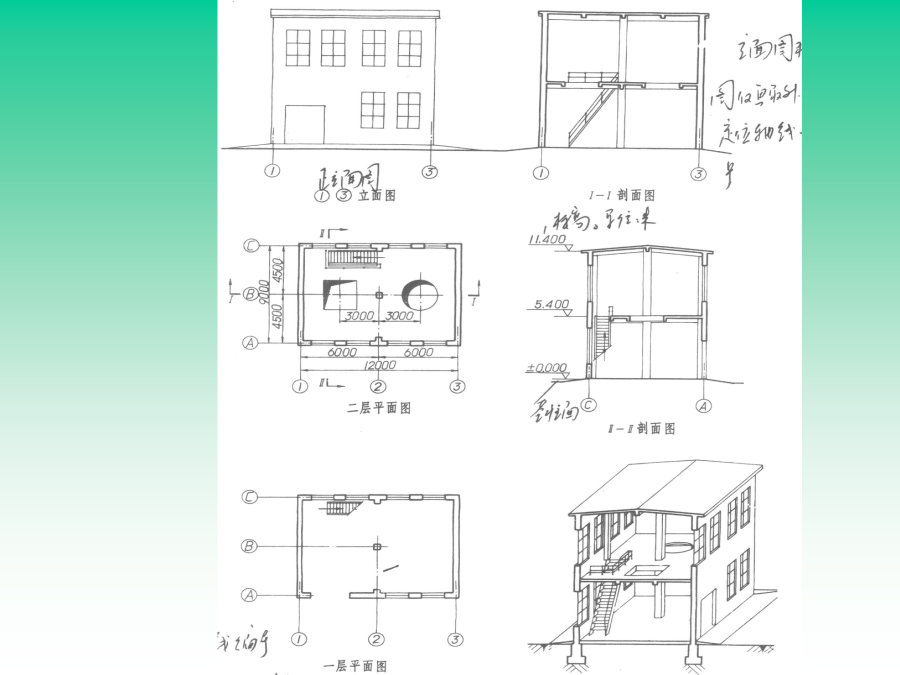

第二节设备布置图（3）方向标指示厂房与设备安装方向的基准。（4）附注说明与设备安装有关的特殊要求的说明。（5）图名、图号、比例等。设备布置图主要表示厂房建筑的基本结构以及设备在厂房内外的布置情况。设备布置图主要表示两部分内容：①建筑物及其构件②设备建筑制图房屋的组成建筑制图的基本表达方式建筑制图国家标准房屋建筑施工图一、房屋的组成基础（1）基础基础位于墙或柱的下部，属于承重构件，起承重作用，并将全部荷载传递给地基。（3）楼地面楼面又叫楼板层，是划分房屋内部空间的水平构件，具有承重、竖向分隔和水平支撑的作用，并将楼板层上的荷载传递给墙(梁)或柱。（4）屋面一般指屋顶部分。屋面是建筑物顶部承重构件，主要作用是承重、保温隔热和防水排水。它承受着房屋顶部包括自重在内的全部荷载，并将这些荷载传递给墙(梁)或柱。（5）楼梯楼梯是各楼层之间的垂直交通设施，供人们上下楼层和紧急疏散之用。二．房屋建筑图的基本表达形式三、建筑制图的国家标准（1）比例与图名房屋建筑图常用比例如下总平面图1：500,1：1000，1：2000平、立剖面图1：50，1：100，1：200详图1：1，1：2，1：5，1：10，1：20，1：25，1：50图名写在视图下方，并用粗实线画出字的底线；比例写在图名右方，字号比图名小一号。（2）图线图线的使用见表10-6。（4）标高建筑物各部分的高度用标高表示，单位为m，一般注出小数点后三位数。标高的分类①绝对标高以我国青岛附近黄海的平均海平面为基准的标高。②相对标高在建筑工程施工图中，以建筑物首层室内主要地面为基准的标高。③建筑标高建筑装修完成后各部位表面的标高。④结构标高建筑结构构件表面的标高。建筑标高和结构标高的标注，如图所示。标高的表示方法标高符号是高度为3mm的等腰直角三角形，如图7.2所示。（5）定位轴线在施工图中，确定承重构件相互位置的基准线，称为定位轴线。定位轴线用细点划线绘制，并予编号。编号的画法及注意事项如下：A.编号应注写在轴线端部的圆内。圆应用细实线绘制，直径为8～10mm。B.平面图上定位轴线的编号，宜标注在图样的下方与左侧：横向编号应用阿拉伯数字，从左至右顺序编写；竖向编号应用大写拉丁字母，从下至上顺序编写。C.拉丁字母的I、O、Z不得用做轴线编号。如字母数量不够使用，可增用双字母或单字母加数字注脚，如AA、BA…YA或A1、B1…Y1。（6）指北针在总平面图及底层建筑平面图上，一般都画有指北针，以指明建筑物的朝向。指针涂成黑色，针尖指向北方，并注“北”或“N”字。（8）详图索引符号图样中的某一局部或构件，如需另见详图，应以索引符号索引。索引符号是由直径为10mm的圆和水平直径组成，圆及水平直径均应以细实线绘制。索引符号应按下列规定编写:①索引出的详图，如与被索引图同在一张图纸内，应在索引符号的上半圆中用阿拉伯数字注明该详图的编号，并在下半圆中间画一段水平细实线。索引出的详图画好之后，应在详图下方编上号，称为详图符号。②索引出的详图，如与被索引的详图不在同一张图纸内，应在索引符号的上半圆中用阿拉伯数字注明该详图的编号，在索引符号的下半圆中用阿拉伯数字注明该详图所在图纸的编号。数字较多时，可加文字标注。③索引出的详图，如采用标准图，应在索引符号水平直径的延长线上加注该标准图册的编号。（9）剖切索引符号局部剖切索引符号如图所示，用于索引剖面详图，它与详图索引符号的区别在于增加了剖切位置线，图中用粗短线表示。在剖切的部位绘制剖切位置线，并且以引出线引出索引符号，索引线所在的一侧为剖视方向。四．房屋建筑施工图从门窗编号中可知门窗共有多少种，一般情况下，在本页图纸上或前面图纸上附有一个门窗表，表明门窗的编号、名称、洞口尺寸及数量。在平面图中窗洞位置处若画成虚线，则表示此窗为高窗(高窗是指窗洞下口高度高于1500mm，一般为1700mm以上的窗)。⑥剖面图、详图位置及编号⑦建筑物朝向（2）建筑立面图一般建筑物都有前、后、左、右四个面。表示建筑物外墙面特征的正投影图称为立面图。其中，表示建筑物正立面特征的正投影图称为正立面图；表示建筑物背立面特征的正投影图称为背立面图；表示建筑物侧立面特征的正投影图称为侧立面图，侧立面图又分左侧立面图和右侧立面图。但通常也按房屋的朝向来命名，如南立面图、北立面图、东立面图、西立面图等。另外也可按建筑立面图两端定位轴线编号来确定，如①～⑧立面图和D～A立面图等。建筑正立面图立面图主要表达了如下内容：两端的定位轴线及编号。门窗位置和形式、门窗的开关方式一般都从立面图上体现出来。房屋各部位的标高及局部尺寸。外装饰材料及做法一般都用文字说明。其它构件、台阶等的位置和标高。门图
