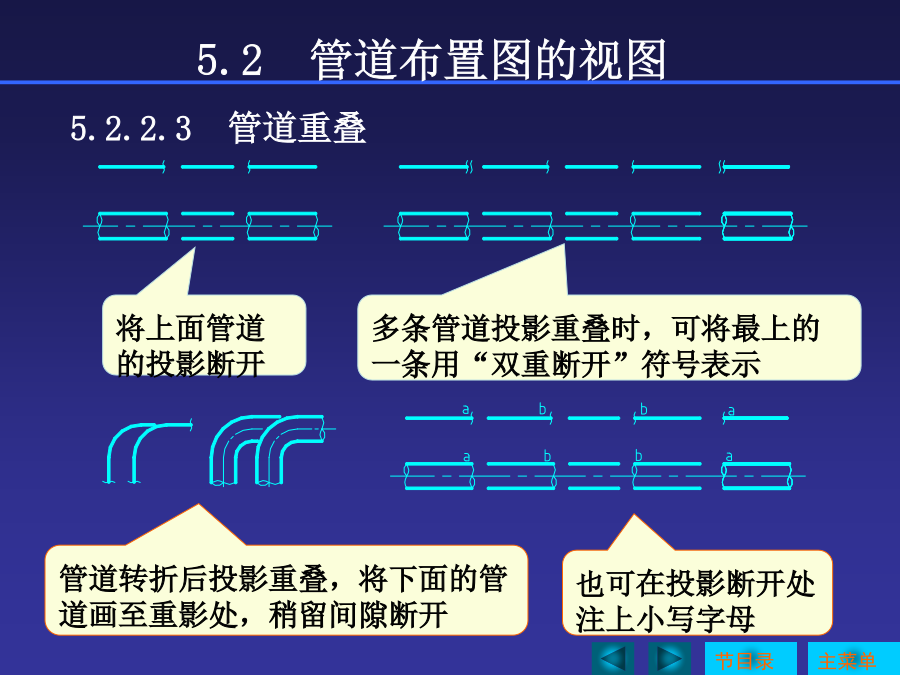

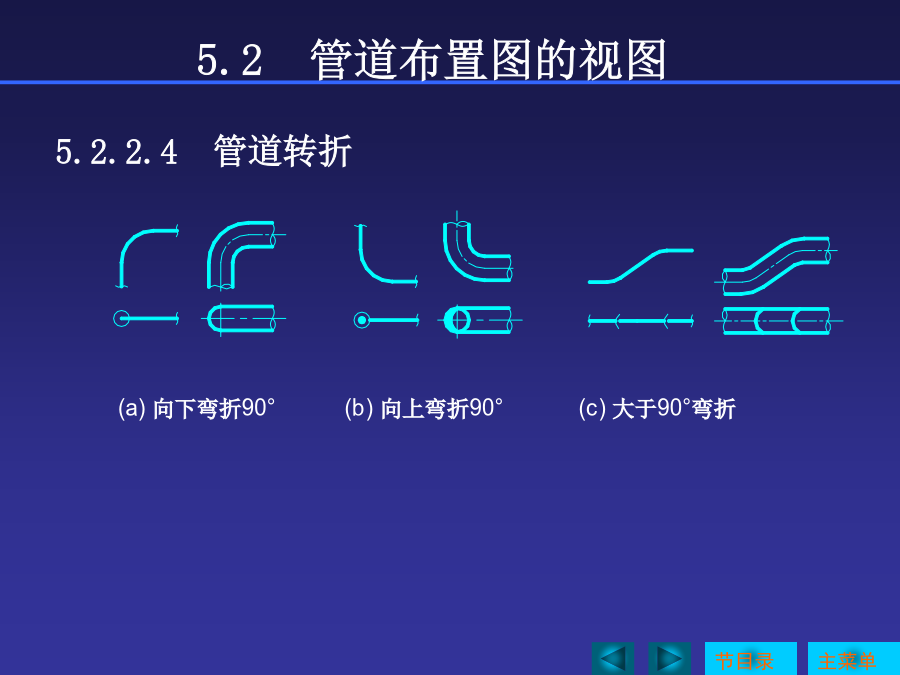

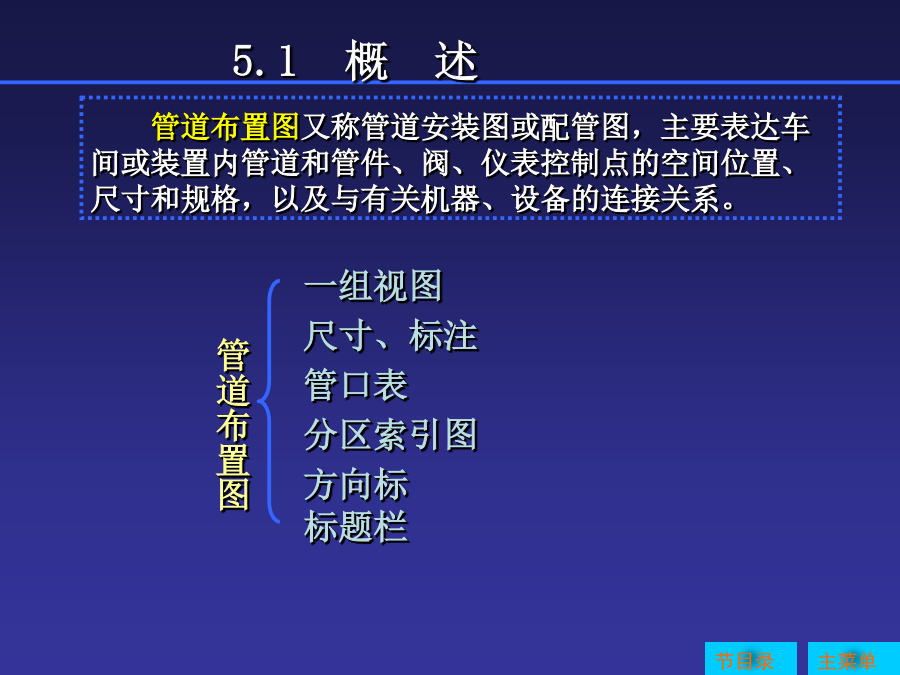

第五章管道布置图5.1概述5.2.1.1图幅粗线0.9～1.2mm→单线管道中粗线0.5～0.7mm→双线管道细线0.15～0.3mm→法兰、阀门及其他图线B.L——表示装置边界；M.L——表示接续线；COD——表示接续图5.2.2.1管道画法5.2.2.2管道交叉5.2.2.3管道重叠5.2.2.4管道转折5.2.2.5管件及阀门5.2.2.6传动结构检测元件用直径为10mm的圆圈表示。用细实线将圆圈和检测点连接起来。圆圈内按PID检测元件的符号和编号填写。一般画在能清晰表达其安装位置的视图上。5.2.2.8支吊架在管道平面布置图中，应以设备布置图所确定的位置按比例用细实线画出所有设备的简略外形和基础、平台、梯子。还应表示出吊车梁、吊杆、吊钩和起重机操作室。应按比例画出卧式设备的支撑底座，标注固定支座的位置，支座下如为混凝土基础时，应按比例画出基础的大小，不需标注尺寸。对于立式容器还应表示出裙座人孔的位置及标记符号。对于工业炉，凡是与炉子和其平台有关的柱子及炉子外壳和总管联箱的外形、风道、烟道等均应表示出。根据设备布置图按比例画出柱、梁、楼板、门、窗、楼梯、操作台、安装孔、管沟、篦子板、散水坡、管廊架、围堰、通道、栏杆、梯子和安全护圈等建（构）筑物。按比例用细点画线表示就地仪表盘、电气盘的外轮廓及电气、仪表电缆槽或架和电缆沟，不必标注尺寸，避免与管道相碰。对于生活间及辅助间应标出其组成和名称。5.3.1标注基本要求SL1305－100SL1305－100B1A（H）EL×××.×××BOPEL×××.×××5.3.2标注内容5.3.2.3管道5.3.2.4管件5.3.2.7管道支架管架类别及代号1混凝土结构C有管托从有关图纸资料中了解设计说明﹑本项目工程对管道布置的要求以及管道设计的基本任务。充分了解和掌握工艺生产流程﹑厂房建筑的基本结构﹑设备布置情况以及管口和仪表的配置。5.4.2绘图方法与步骤管口表5.5化工管道图阅读5.5化工管道图阅读5.5化工管道图阅读5.5化工管道图阅读A－A5.5化工管道图阅读本章结束
