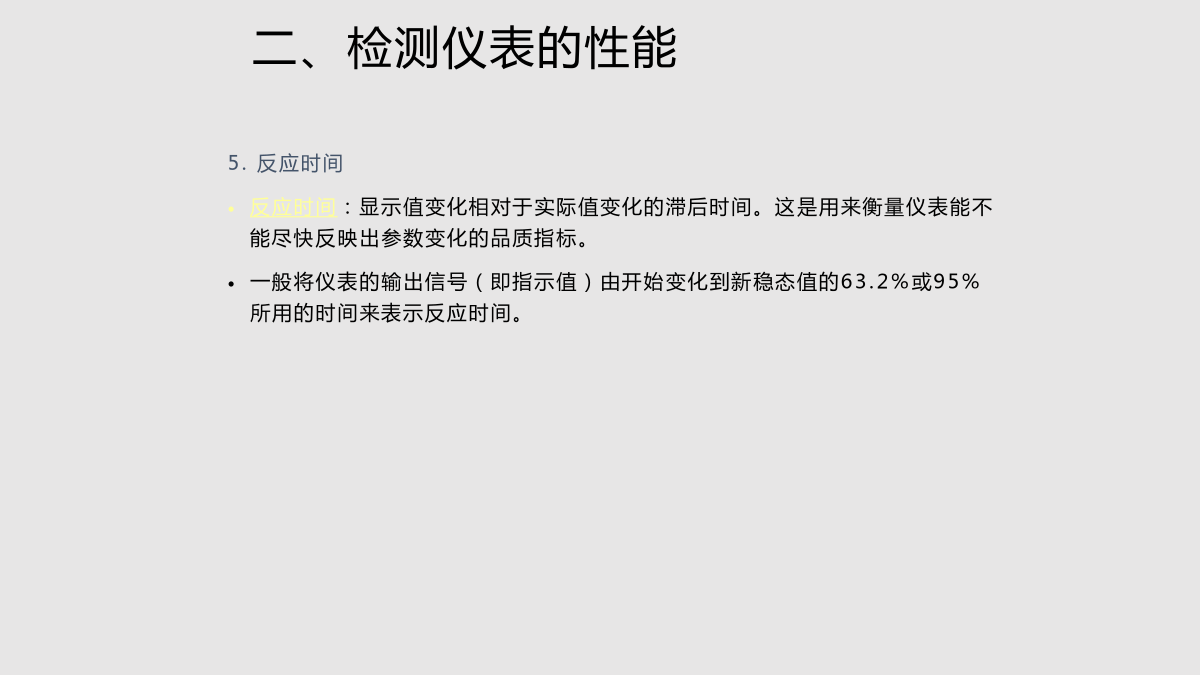

第二章石油化工过程测量仪表第一节概述二、检测仪表的性能例1：某台测温仪表的测温范围是200~700℃，校验该表时得到的最大绝对误差为+4℃，试确定该仪表的精确等级解：该仪表的相对百分误差为δ=(+4)/(700-200)*100%=+0.8%该仪表的误差超过了0.5级仪表所允许的最大误差，因此该测温仪表的精度等级为1.0级例2：某台测温仪表的测温范围为0~1000℃，根据工艺要求，温度指示值的误差不允许超过±7℃，试问应如何选择仪表的精度等级才能满足以上要求？解：根据工艺要求，仪表的允许误差为δ=(±7)/(1000-0)*100%=±0.7%如果选择精度等级为1.0的仪表，其允许的误差为±1.0%，超过了工艺上允许的数值，故应选择0.5级仪表才能满足工艺要求。二、检测仪表的性能二、检测仪表的性能二、检测仪表的性能二、检测仪表的性能三、工业仪表的分类第二节温度检测与仪表温度计的分类常用温度计的种类及适用温度温标摄氏温度。将标准大气压下纯水的冰点为0度，沸点为100度，在0～100之间分100等分，每一等分为1摄氏度，用符号t表示，单位为℃华氏温度。将标准大气压下纯水的冰点为32度，沸点为212度，在32～212之间180等分，每一等分为1华氏度，符号为℉摄氏温度与华氏温度之间的关系为：一、膨胀式温度计二、压力式温度计三、辐射式高温计四、热电偶温度计四、热电偶温度计2.热电偶的材质与选择3.热电偶的结构4、关于分度号的讨论5.热电偶的补偿6.热电偶回路例：用镍铬-铜镍热电偶测量某加热炉的温度。测得的热电势E(t,t1)=66982μV，而自由端的温度t1=30℃，求被测的实际温度。解：由附录2（P307）可以查得E(30,0)=1801μV,则E(t,0)=E(t,30)+E(30,0)=66982+1801=68783μV再查附录3可以查得68783μV对应的温度为900℃例：用分度号为K的镍铬-镍硅热电偶测量温度，在没有采取冷端温度补偿的情况下，显示仪表指示值为500℃，而这时冷端温度为60℃。试问：实际的温度应为多少？如果热端温度不变，设法使冷端温度保持在20℃，此时显示仪表的指示值应为多少？解:（1）显示仪表指示值为500℃时，查表可得此时显示仪表的实际输入电势为20.64mV，由于这个电势是由热电偶产生的，即：E(t,60)=20.64mV同样，查表可得，E(60,0)=2.436mV，则E(t,0)=E(t,t0)+E(t0,0)=20.64+2.436=23.076mV由23.076mV查表可得：t=557℃为实际温度。（2）当热端为557℃，冷端为20℃时，由于E(20,0)=0.798mV,故有：E(t,t0)=E(t,0)-E(t0,0)=23.076-0.798=22.278mV，由此电势，查表可得显示仪表指示值应为538.4℃五、热电阻温度计热电阻的测温原理工业上常用的金属热电阻热电阻的信号连接方式三线制：在热电阻根部的一端连接一根引线，另一端连接两根引线的方式称为三线制。这种方式通常与电桥配套使用，可以较好地消除引线电阻的影响，是工业过程中最常用的引线方式。五、热电阻温度计六、电动温度计的二次仪表（温度变送器）七、温度检测仪表的选用测温元件的安装注意事项课后习题第三节流量检测与仪表除了椭圆齿轮流量计、科里奥利力质量流量计用于直接测量体积流量之外，其它均基于间接法来流量测量一、速度式流量计1.压差流量计（1）节流原理（续）（1）节流原理（再续）（2）流量方程根据流体力学中的伯努利方程，可以推导得出节流式流量计的流量方程，也就是差压和流量之间的定量关系式：（3）标准节流装置（4）节流式流量计的使用特点和要求（5）节流式流量计误差产生的原因2.转子流量计转子的平衡关系：由于转子流量计在生产的时候，是在工业基准状态（20℃，0.10133Mpa）下用水或空气进行刻度的。如果工作状态不同（温度不同、被测介质不同等），必须对流量指示值按照实际被测介质的密度、温度、压力等参数的具体情况进行修正。分液体、气体流量测量时的修正。例：现有一只以水标定的转子流量计用来测量苯的流量，已知转子的材料为不锈钢（密度7.9g/cm3），苯的密度为0.83g/cm3，请问流量计读数为3.6L/s时，苯的实际流量是多少？气体流量测量时的修正例：某厂用转子流量计来测量温度为27℃，表压为0.16MPa的空气流量，问转子流量计读数为38Nm3/h时，空气的实际流量是多少？解：已知Q0=38Nm3/h，p1=0.16+0.10133=0.26133MPaT1=27+273=300K，T0=293Kp0=0.10133MPa，ρ0=ρ1=1.293kg/Nm3①转子流量计主要适合于检测中小管径、
