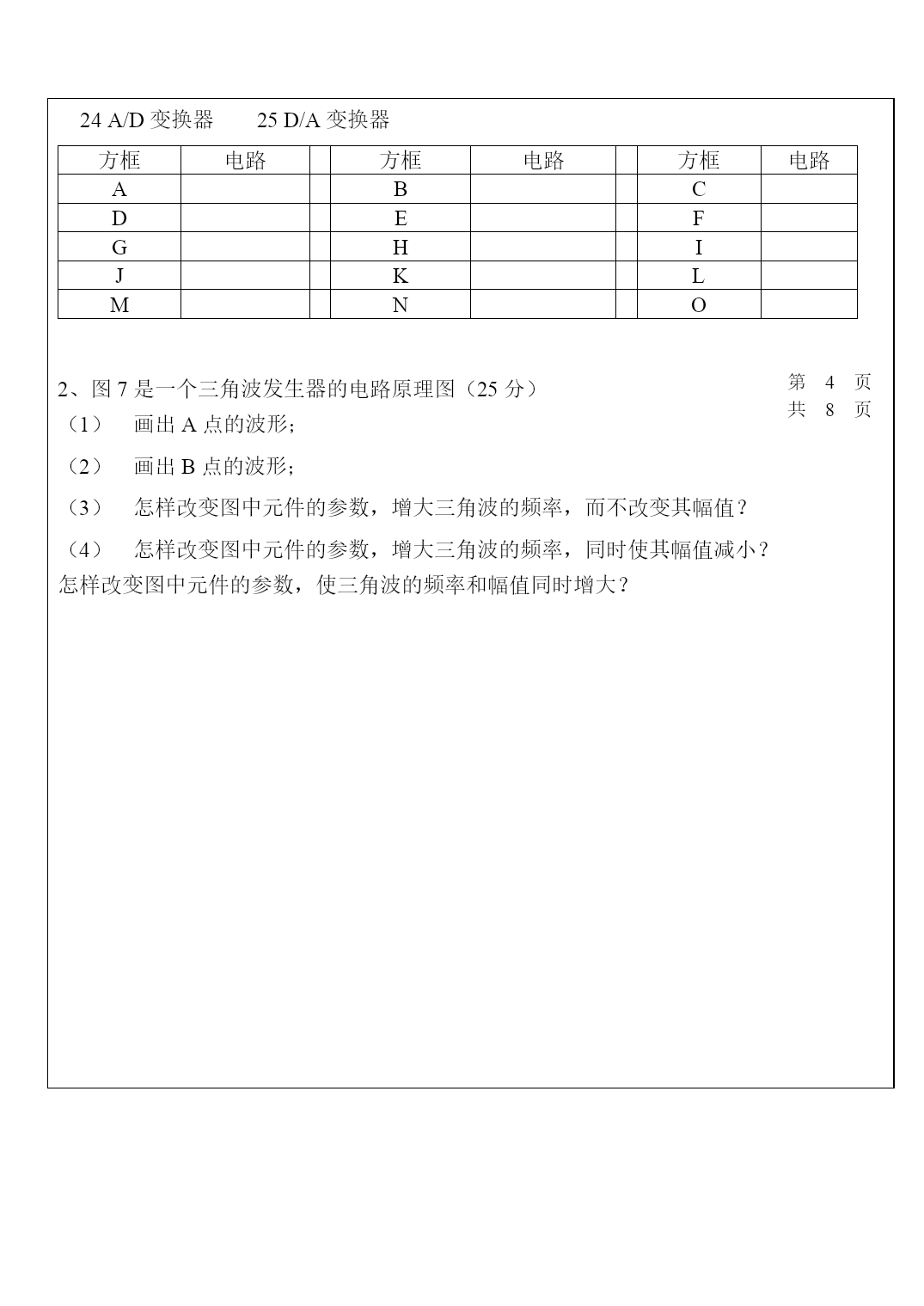

哈尔滨工业大学控制科学与工程学科二OO七年硕士研究生复试试题复试序号：______________姓名：______________1、第一志愿报哈工大本部的同学注意：若哈工大本部不能录取，愿意调剂到深圳研究生院或威海校区的同学，请将A、B填入括号内，A表示第二志愿，B表示第三志愿，若不填按放弃调剂处理。深圳研究生院()，威海校区()。2、答案务必写在答题纸上，并标明题号。答在试题上无效。课程电路自动控制元件电子电路总分分数100100100300一、电路（共计100分）1、图1所示电路，已知。求网络N吸收的功率及电流源发出的功率。（15分）图12、求图2所示的双端口网络的Z参数矩阵。（25分）图23、图3为一些电源的组合，试画出其端口ab间的等效电路。（20分）图34、图4所示为理想运算放大器。已知各输入电压为：，。求输出电压。（15分）图45、在图5所示电路中，，，，，V。求电压表、电流表的读数，及电阻R消耗的功率。（25分）图5二、自动控制元件（共计100分）1、画出典型控制系统的组成框图，并说各元件的作用是什么？（10分）写出直流电机机械特性表达式，分析并说明直流电机有哪几种调速方法？各种调速方法的应用特点。（15分）交流电机有哪几种调速方法？各种调速方法的应用特点？为什么要变频变压？（15分）什么是步进电机的步距角？什么是矩频特性？什么是惯频特性？什么是保持转矩？什么是启动转矩？（20分）在控制系统中，什么是测量元件的精度，测量元件的分辨率及二者之间的关系？请你举出三种测量转角的传感器并说明其在应用中的优点与缺点？（20分）说明PWM功率放大器的工作原理？分析其优缺点？画出驱动直流电机的桥式的功率输出电路，分析双极性工作状态时的工作过程？（20分）三、电子电路（共计100分，所有图形见试题后面）1、根据图6中每个方框输入、输出信号的波形，在下列各种电路中，选出每一个方框应属于哪一种电路。（填入代号即可）（30分）1变压器2比较器3施密特触发器4RC振荡器5二进制计数器6BCD十进制计数器7积分器8微分电路9全波整流电路10半波整流电路11交流放大器12低通滤波器13直流放大器14变频器15加法器16乘法器17多谐振荡器18单稳态触发器19电容滤波电路20稳压电路21与非门22异或门23译码器24A/D变换器25D/A变换器方框电路方框电路方框电路ABCDEFGHIJKLMNO2、图7是一个三角波发生器的电路原理图（25分）画出A点的波形；画出B点的波形；怎样改变图中元件的参数，增大三角波的频率，而不改变其幅值？怎样改变图中元件的参数，增大三角波的频率，同时使其幅值减小？怎样改变图中元件的参数，使三角波的频率和幅值同时增大？3、图8是一个由J-K触发器构成的电路，初始状态为：A=1，B=0，C=0。CP是脉冲序列。在CP作用下，把各触发器的状态填入下列真值表中。（25分）CPABC010012345674、在图9的电路原理图中，D1、D2、D3是理想二极管；C1、C2、C3容量相同的电容；u2是交流50Hz、有效值100v。（20分）1画出A点的波形；2求RL=∞时A点的电压值。
