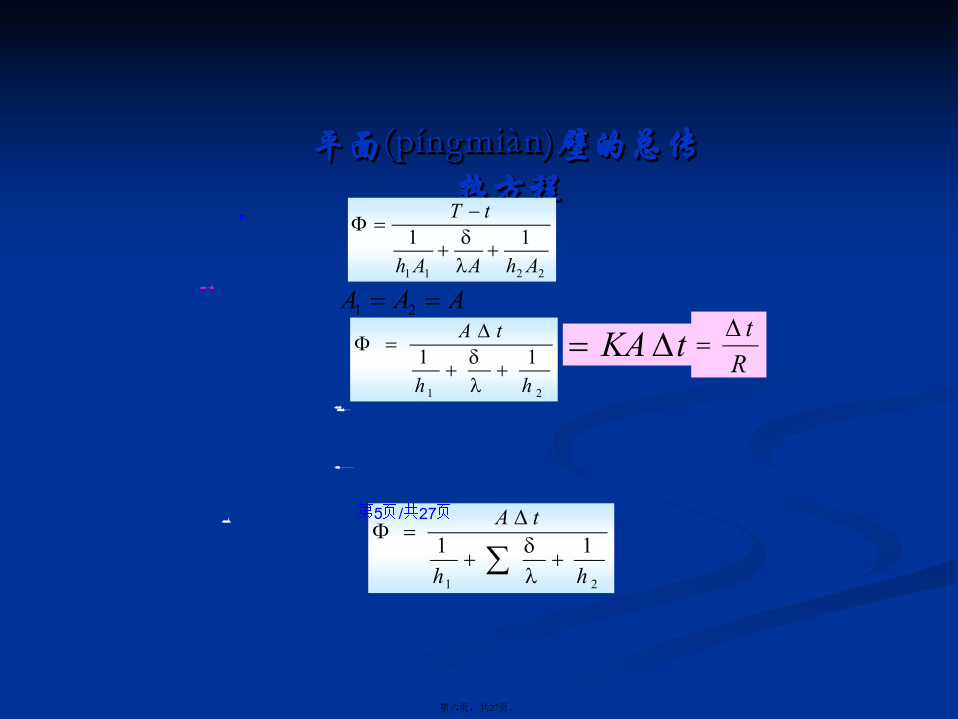

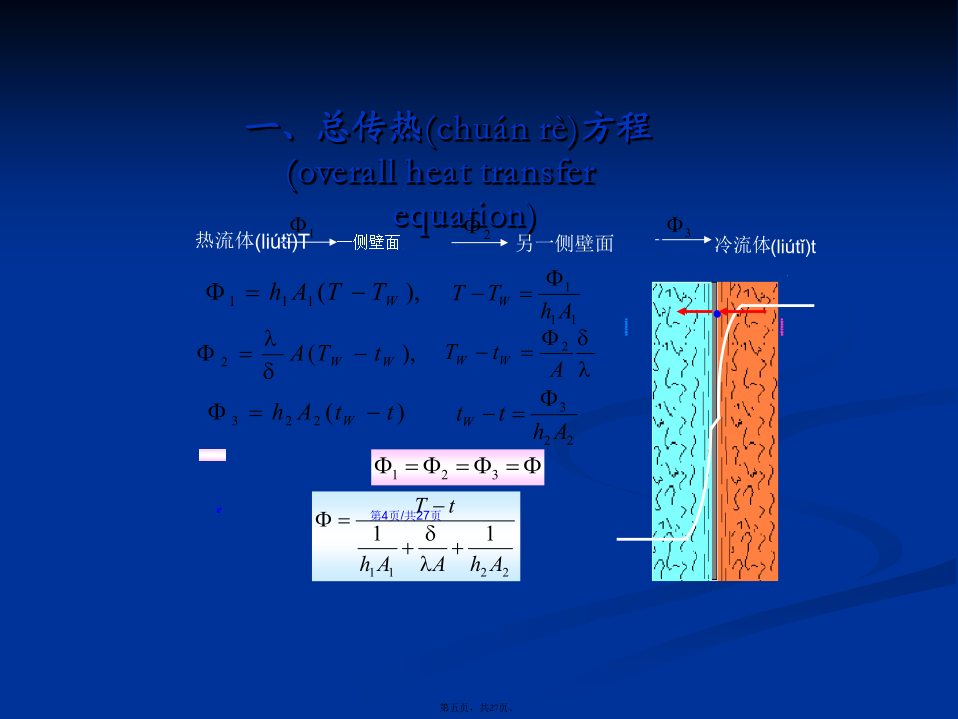

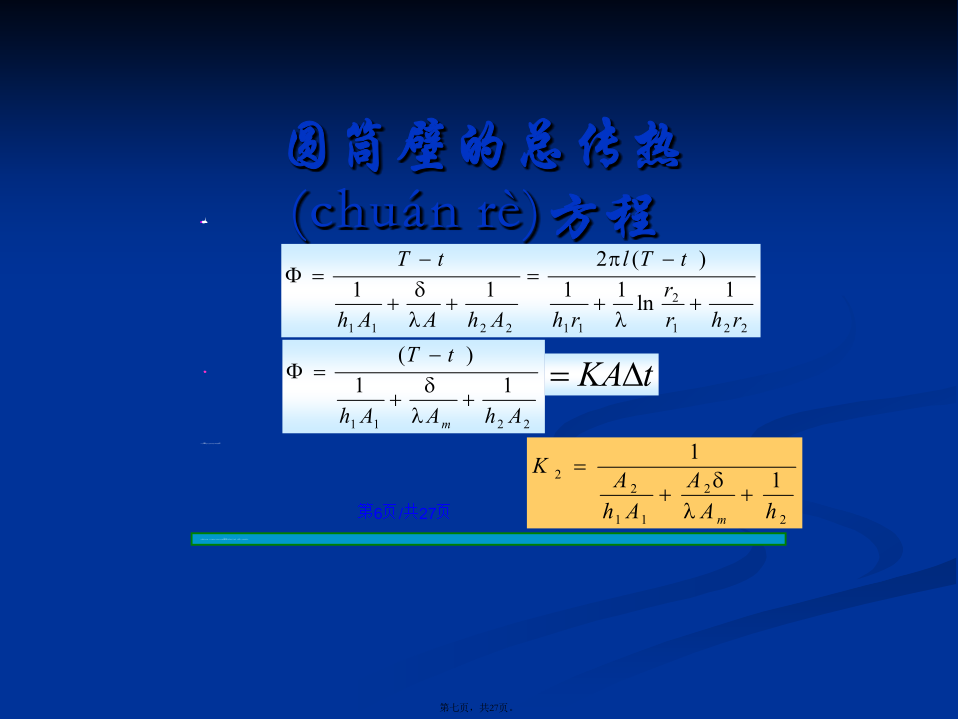

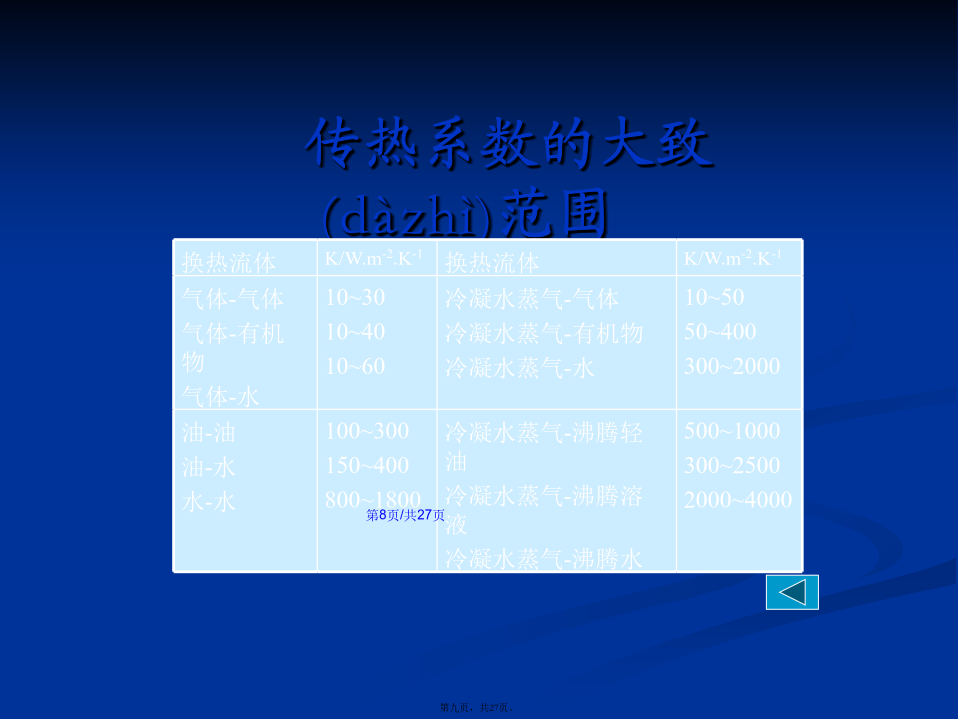

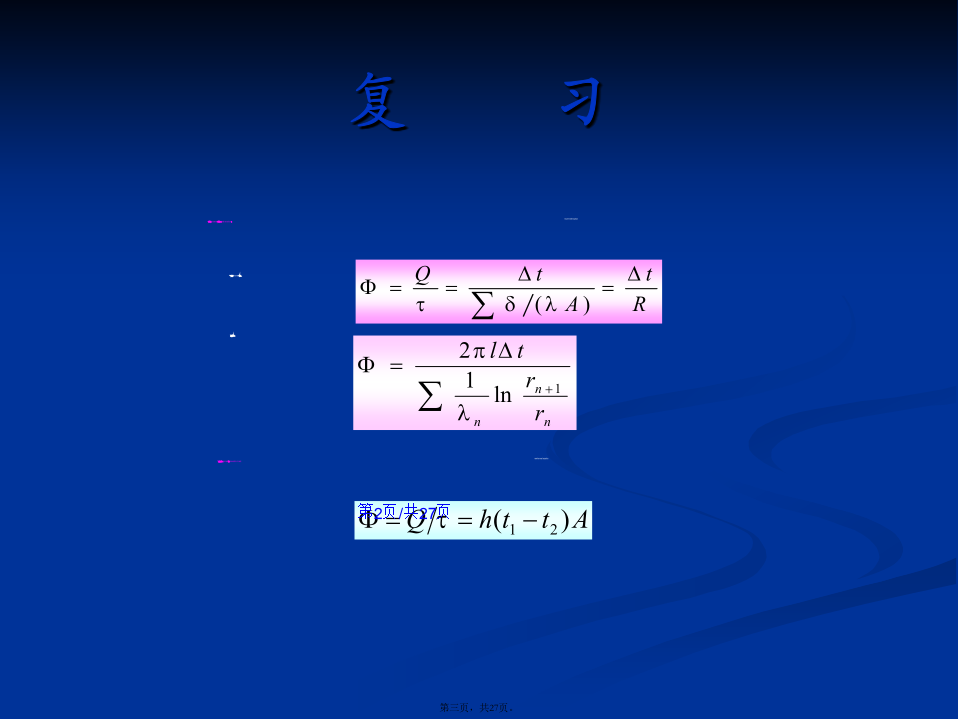

会计学教学(jiāoxué)目的：复习§4.4热交换(heatexchange)的计算一、总传热(chuánrè)方程(overallheattransferequation)平面(píngmiàn)壁的总传热方程圆筒壁的总传热(chuánrè)方程总传热(chuánrè)方程：传热系数的大致范围例题总传热(chuánrè)方程:传热(chuánrè)温差传热(chuánrè)温差传热(chuánrè)温差传热(chuánrè)温差热交换的计算换热器中冷、热两种流体进行热交换，若忽略热损失，热流体放出(fànɡchū)的热量等于冷流体吸收的热量。例4-9用134℃的饱和水蒸气(zhēnɡqì)(304kPa)通入夹套发生冷凝,使沸腾的甲苯气化成甲苯蒸气(zhēnɡqì)送往反应器,甲苯沸点为110.6℃(气化热363.5kJ.kg-1),加热面为1m2,每小时气化200kg甲苯.求传热系数K。若保温后甲苯气化过程尚有10%热损失，求水蒸气(zhēnɡqì)每小时消耗量。例4-12在某以一定尺寸的套管换热器中，热流体与冷流体并流换热。热流体由120℃降到70℃，冷流体由20℃到60℃。若换热器及有关条件（流体进口温度及流量等）不变，将并流改为逆流，求冷、热流体排出温度。可设传热系数、物料的比容及设备的热损失不变。例:用一传热面积为3m2，由25mmk2．5mm的管子组成的单程列管式换热器，用初温为10℃的水将机油由200℃冷却至100℃，水走管内，机油走管间。已知水和机油的质量流量分别是1000kg/h和1200kg/h，其定压质量热容分别为4.18kJ/(kg.K)和2.0kJ/(kg.K),水侧和机油侧的对流传热系数分别是2000w/(m2.K)和250w/(m2.K)。两流体呈逆流流动(Re＞104)，忽略管壁(ɡuǎnbì)和污垢的热阻。(])计算说明该换热器是否合用?(2)夏天当水的初温达到30℃时，而机油的流量及冷却程度不变，问此时换热器是否合用?如何解决，(假设传热系数不变)。例要求每小时冷凝500kg乙醇蒸气,并将凝结(níngjié)液冷却至30C,乙醇的凝结(níngjié)温度为78.5C，凝结(níngjié)热为880kJ.kg-1，液体乙醇的平均比定压热容为2.8kJ.Kg-1.K-1，乙醇蒸气在该条件下的表面传热系数为3500W.m-2.K-1，乙醇液体的表面传热系数为700W.m-2.K-1。冷却水（逆流）的初始温度为15C，排出温度为35C，水的表面传热系数为1000W.m-2.K-1。管壁及污垢层的热阻可忽略。水的比定压热容为4.2kJ.Kg-1.K-1。试计算热交换器应有的换热面积。（先求出冷却水的用量，再将冷凝区和冷却区分开计算）两种流体均无相变：利用总传热速率方程进行计算的过程中，为了使计算简便，通常假设：(1)传热为定态操作过程；(2)两流体的比热为常量(可取进、出口的平均值)；(3)总传热系数Ｋ为常量，即Ｋ值不随换热器的管长而变化；(4)换热器的热损失可以忽略。逆流与并流传(liúchuán)热的比较并流的特点及其用途强化传热(chuánrè)过程的途径
