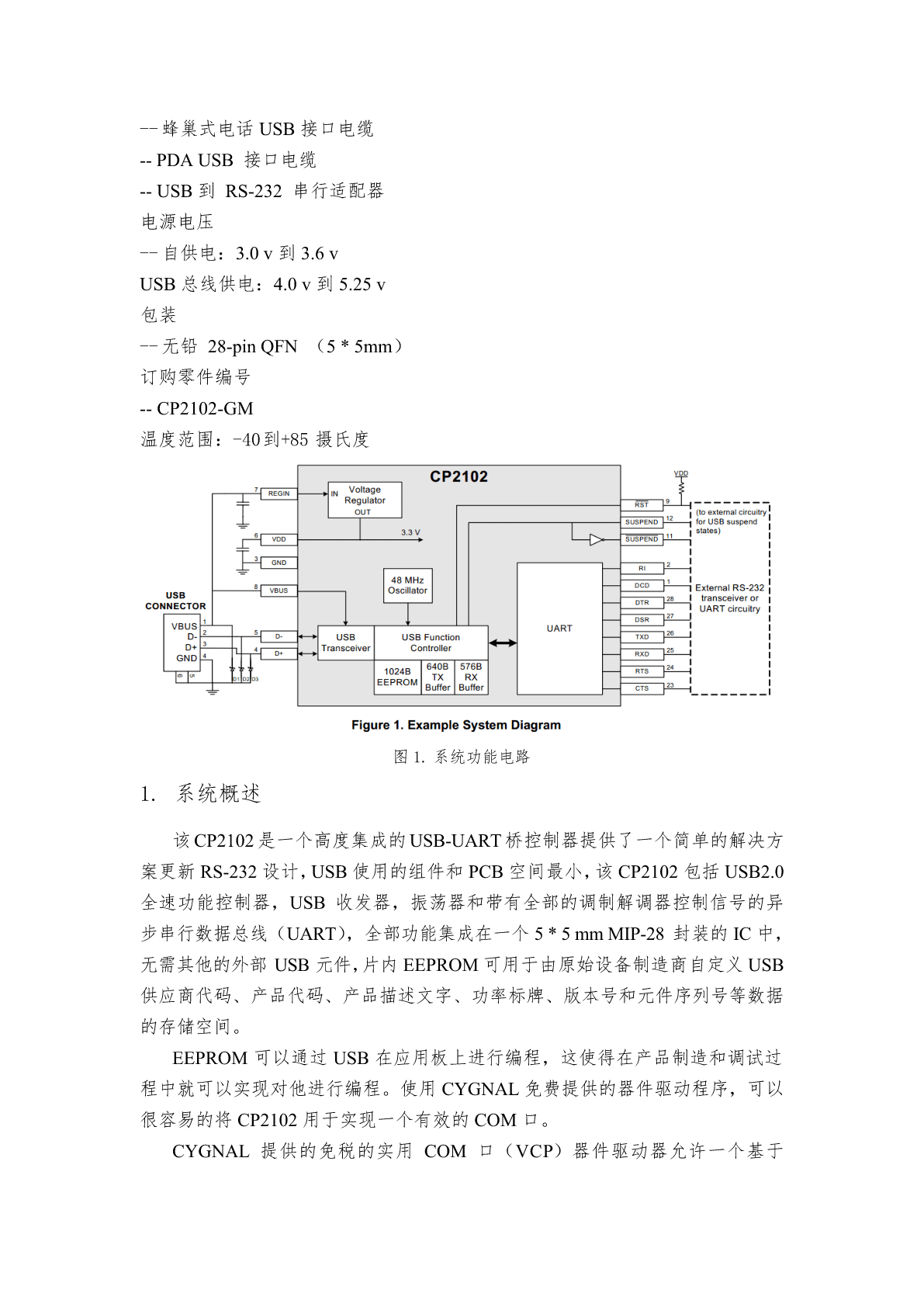

本科毕业设计（论文）外文翻译译文学生姓名：院（系）：电子信息工程学院专业班级：电信0901指导教师：严正国完成日期：2013年04月02日CP2102USB转UART芯片数据手册CP2102SINGLE-CHIPUSBTOUARTBRIDGE作者：CYGNAL单芯片USB数据传输到UART--综合USB收发器无需外部电阻要求--集成的时钟无需外部晶振体要求--综合1024-ByteEEPROM用于产品的供应商ID,ID,序列号，电源描述，版本号和产品描述字符串--片上电复位电路--片上电压调节器：3.3v电压输出--100%引脚和软件兼容与CP2101USB功能控制器--USB规范2.0标准：（全速12Mbps）--USB暂停支持国家通过悬浮pins异步串行数据总线（UART）--所有的握手和调制解调器借口信号--数据格式支持-数据bits：5，6，7和8-停止bits：1，1.5和2-校验：奇，偶，标记，空间，无校验--波特率：300bps到1兆位--567字节的接受缓冲区；640字节的发送缓冲区--支持硬件或X-On/X-Off握手--Event字符支持--输电线路中断虚拟设备驱动程序COM口--使用现有的COM端口的PC应用--免版税发行许可证于WindowsVista/XP/服务器2003/2000/1998SE--苹果OS-X/0S-9--LinuxUSBExpress直接驱动器支持--免版税发行许可证--于WindowsVista/XP/服务器2003/2000--视窗CE5.0和4.2应用实例--传统设备的RS-232升级到USB--蜂巢式电话USB接口电缆--PDAUSB接口电缆--USB到RS-232串行适配器电源电压--自供电：3.0v到3.6vUSB总线供电：4.0v到5.25v包装--无铅28-pinQFN（5*5mm）订购零件编号--CP2102-GM温度范围：-40到+85摄氏度图1.系统功能电路1.系统概述该CP2102是一个高度集成的USB-UART桥控制器提供了一个简单的解决方案更新RS-232设计，USB使用的组件和PCB空间最小，该CP2102包括USB2.0全速功能控制器，USB收发器，振荡器和带有全部的调制解调器控制信号的异步串行数据总线（UART），全部功能集成在一个5*5mmMIP-28封装的IC中，无需其他的外部USB元件，片内EEPROM可用于由原始设备制造商自定义USB供应商代码、产品代码、产品描述文字、功率标牌、版本号和元件序列号等数据的存储空间。EEPROM可以通过USB在应用板上进行编程，这使得在产品制造和调试过程中就可以实现对他进行编程。使用CYGNAL免费提供的器件驱动程序，可以很容易的将CP2102用于实现一个有效的COM口。CYGNAL提供的免税的实用COM口（VCP）器件驱动器允许一个基于CP2101的产品作为PC机的一个COM口使用。CP2101的UART接口处理所有的RS-232信号，包括控制和握手信号，所以现存的系统固件无需改动。在现存的许多RS-232设计中更新从RS-232到USB所要做的就是用CP2101取代USB级别的转换器。2.极限参数表1.绝对最大额定值参数条件最小值最大值单位环境温度-55125℃存储温度-65150℃任何I/O引脚或RST的对地电压-0.35.8VVDD引脚的对地电压-0.34.2V流过VDD和GND的最大总电流500mARST或任何I/O引脚的最大输出灌电流100mA*注意：超过这些列出的“极限参数”可能会造成对这些器件的永久性损坏。长时间在最大允许值或在超过最带允许值的范围工作可能影响器件的可靠性。3.总体直流电器特性-40℃至+85℃，除非特殊说明表2.通用DC电气特性参数条件最小值典型值最大值单位数字电源电压3.03.33.6V数字电源电压（USB运行）VDD=3.3V待定mA额定工作温度范围-40+85℃4.引脚及封装定义表3.引脚定义引脚名称引脚号类型说明VDD6电源输入2.7-3.6V电源电压输入电源输出3.3V电压调节器输出GND3接地/RST9数字I/O器件复位。内部端口或VDD监视器的漏极开路输出。一个外部源可以通过将该引脚驱动为低电平至少15us来启动一次系统复位。REGIN7电源输入5V调节器输入。该引脚为片内电压调节器的输入。VBUS8数字输入VBUS感知输入。该引脚应连接至一个USB网络的VBUS信号。当连通到一
