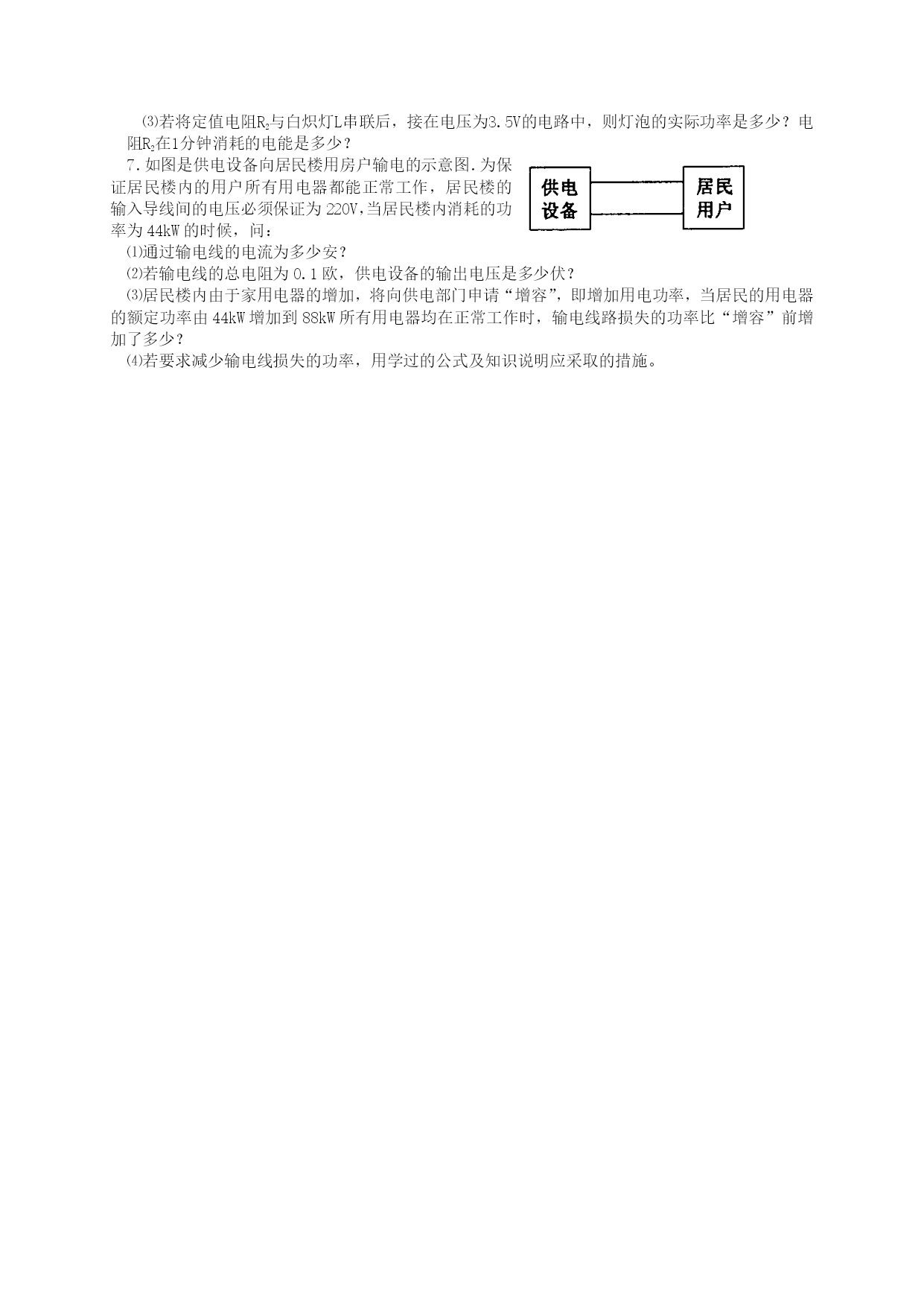

电功率提高习题1．如图所示的电路中，电源电压恒定为4.5V。开关S闭合后，电流表的示数为0.5A，电压表Vl的示数为3V。当把滑动变阻器的滑片P移到最右端时，电流表的示数为0.3A。求：⑴电压表V2的示数；⑵电阻R1的阻值；⑶滑动变阻器的最大电阻；⑷滑片移到最右端时，Vl的示数及此时电路消耗的总功率。2．如图所示电路中，小灯泡L上标有“8V3.2W”字样，滑动变阻器的最大阻值为40Ω,R1的阻值为18Ω。求：⑴小灯泡L的电阻。⑵S、S1、S2均闭合时，电压表的示数为９V，求电源电压及电阻R1上消耗的电功率。⑶断开S1、S2，闭合S，若接入电路中的电压表的量程改为0～3V，电流表的量程为0～0.6A，为了保证电路安全、工作正常，滑动变阻器允许的阻值变化范围为多少？3．在如图所示的电路中,电源电压为9V且保持不变,电流表的规格为“0～0.6A”,电压表的规格为“0～15V”,灯泡上标有“6V6W”字样,灯泡电流随电压变化关系如图所示.求:⑴灯泡正常发光时的电流；⑵当电流表示数为0.4A时，电压表的示数；⑶为了保证电路安全，滑动变阻器接入电路中的最小阻值及此时电路消耗的总功率。4．如图所示电路中，电源电压为16V，R１为滑动变阻器，电流表的量程为0～0.6A，定值电阻R２为18欧，灯泡L上标有“12V8W”字样．设灯泡电阻为恒定值．⑴当开关S１闭合、开关S２断开时，电流表的读数为0.4A，求此时滑动变阻器接入电路的电阻值；⑵当开关S１、S２都闭合后，若整个电路处在安全工作状态，求灯泡L上消耗的最大功率。5．在如图所示的电路中，电源电压不变．当开关S闭合，滑片P置于滑动变阻器的B端时，电压表V１的示数为12V，电流表A的示数为0.4A；当滑片P移至滑动变阻器的中点时，电压表V２的示数恰等于V１示数的一半．（滑片处于任何位置灯泡均可发光）求：⑴画出P在中点时的简化电路图．⑵滑动变阻器的最大阻值为多少欧?⑶滑片P的由变阻器的ｂ端移至中点过程中，灯泡E消耗的电功率变化了多少瓦?I/AAU/V0.10.20.30.40.501234CAU/V140.100.30.20.4235I/ABU/V140.100.30.20.4235I/AAD6．如图所示，定值电阻R1、R2和标有额定功率为“0.9W”字样白炽灯L和特殊电子元件E并联接在电路中，且R1＜R2，改变电路两端电压U，通过每个电阻、电灯和特殊电子元件的电流也相应改变，根据实验数据绘出R1、R2、RL和RE的I一U（或U一I）图线．⑴OA代表的I—U图线，OC代表的I—U图线，白炽灯的额定电流为A，特殊电子元件E的电阻随电压的增大而（不变/增大/减小）.⑵若将定值电阻R1与特殊电子元件E并联后接在电压为3V电路中，电路消耗的总功率是多少？⑶若将定值电阻R2与白炽灯L串联后，接在电压为3.5V的电路中，则灯泡的实际功率是多少？电阻R2在1分钟消耗的电能是多少？7．如图是供电设备向居民楼用房户输电的示意图．为保证居民楼内的用户所有用电器都能正常工作，居民楼的输入导线间的电压必须保证为220V，当居民楼内消耗的功率为44kW的时候，问：⑴通过输电线的电流为多少安？⑵若输电线的总电阻为0.1欧，供电设备的输出电压是多少伏？⑶居民楼内由于家用电器的增加，将向供电部门申请“增容”，即增加用电功率，当居民的用电器的额定功率由44kW增加到88kW所有用电器均在正常工作时，输电线路损失的功率比“增容”前增加了多少？⑷若要求减少输电线损失的功率，用学过的公式及知识说明应采取的措施。
