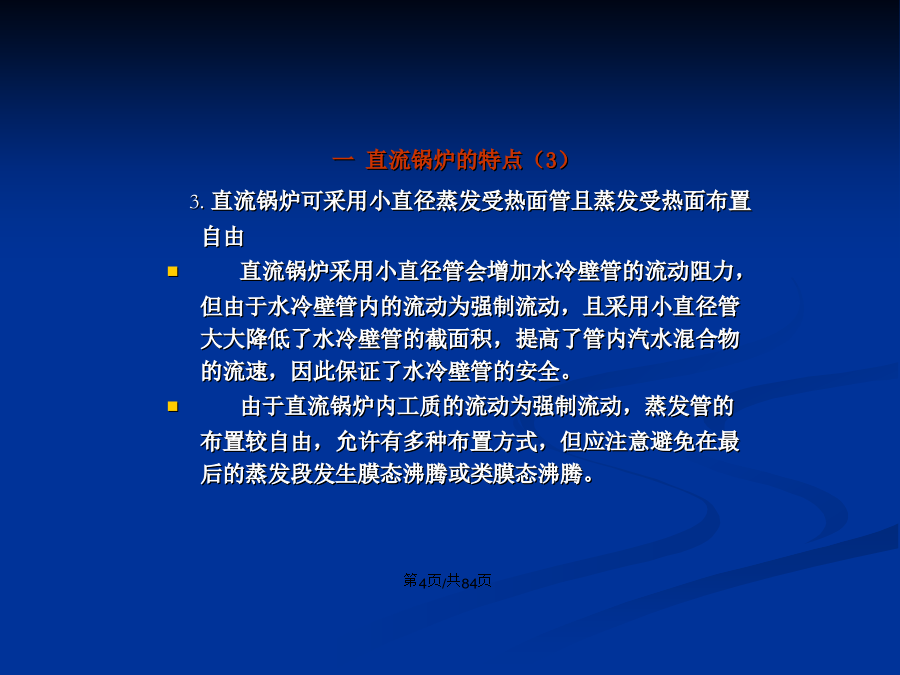

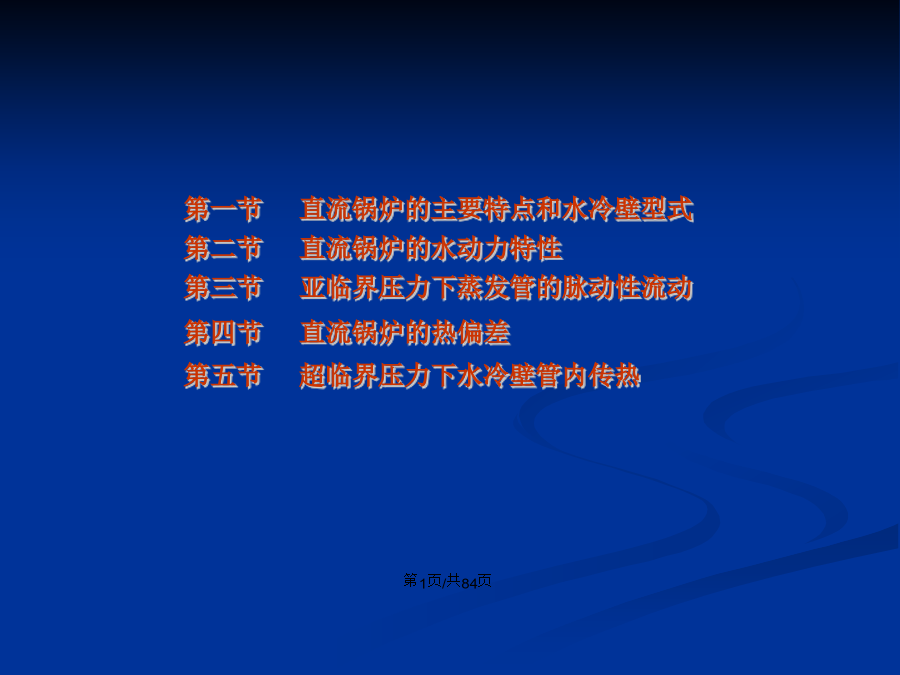

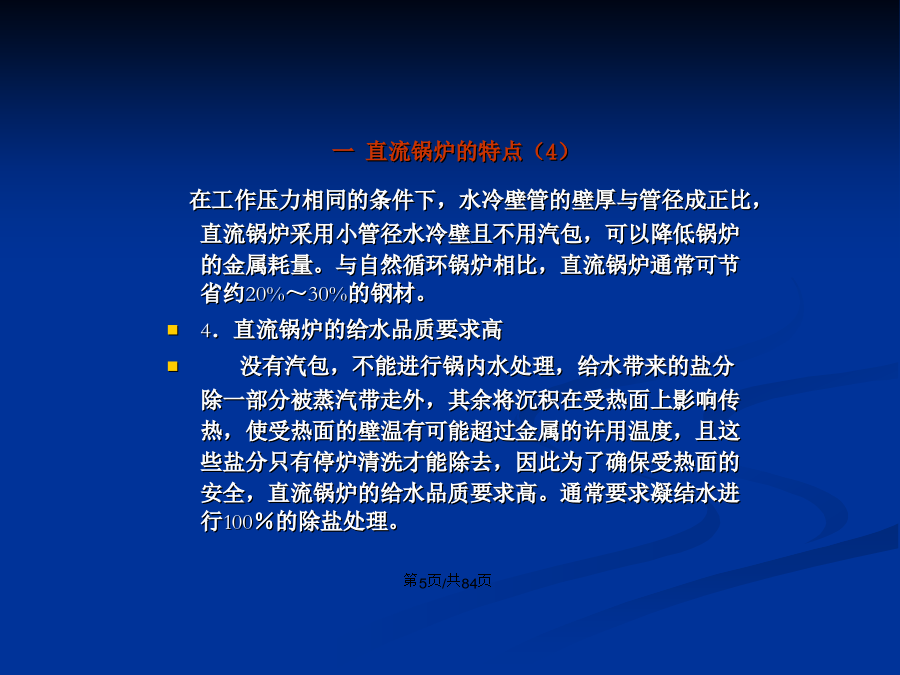

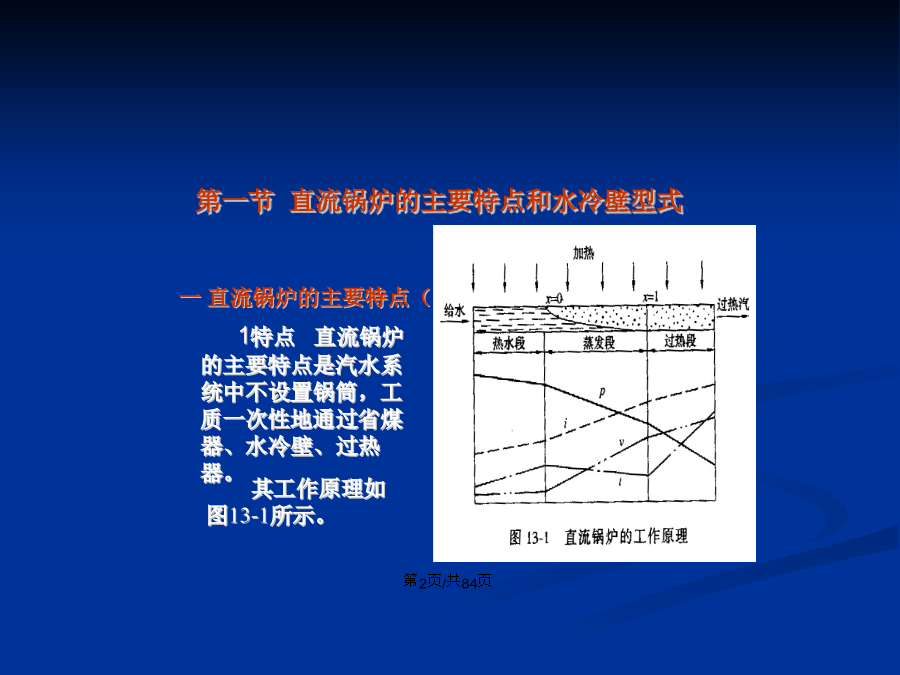

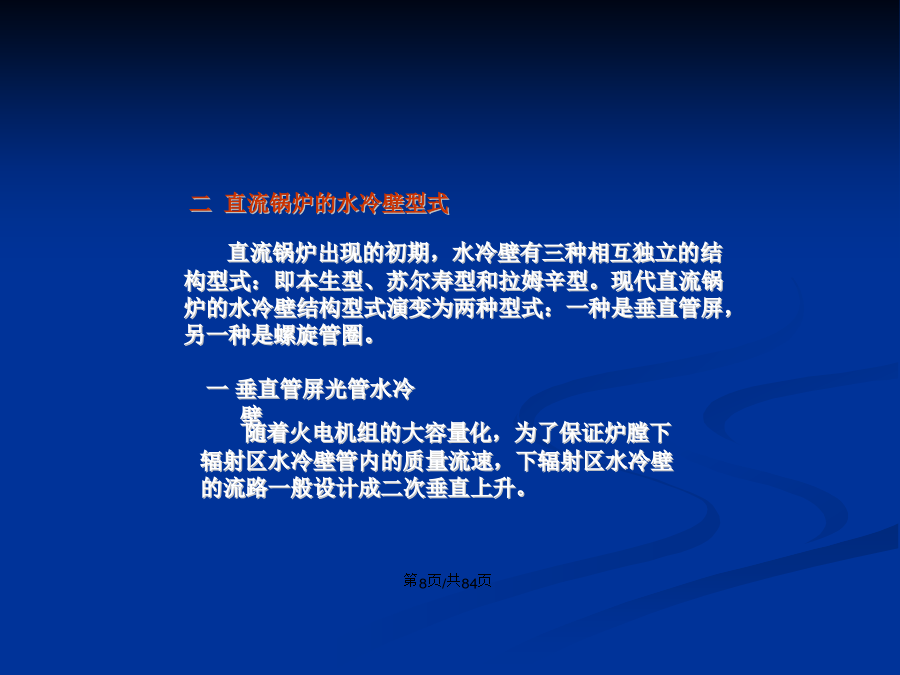

会计学第一节直流锅炉的主要特点和水冷壁型式第一节直流锅炉的主要特点和水冷壁型式一直流锅炉的特点（2）一直流锅炉的特点（3）一直流锅炉的特点（4）一直流锅炉的特点（5）一直流锅炉的特点（6）二直流锅炉的水冷壁型式三种型式直流锅炉的结构图(a)垂直上升管屏式；(b)回带管屏式；(c)水平围绕管圈式二螺旋管圈水冷壁螺旋管圈水冷壁的这些优点，使得水冷壁能够工作在热偏差最小和流量偏差最小的良好状态。因此，其水动力稳定性较高，不会产生停滞和倒流，可以不装节流圈，最适合变压运行。螺旋管圈水冷壁起源于水平管圈水冷壁(拉姆辛型)。水平管圈水冷壁的结构如图13-3所示。螺旋管圈水冷壁的主要缺点是：1、水冷壁及其悬吊结构复杂、制造、安装及检修工作量大，流动阻力比较大。2、管带宽度随锅炉容量提高而增大，管带盘旋圈数减少，热偏差增大。炉上的应用证明这项技术在抵抗膜态沸腾方面已经成熟。其主要特点是：用内螺纹管防止由超临界压力过渡到亚临界压力区域时可能发生的膜态沸腾；同时水冷壁入口装有节流圈，使各水冷壁管内的质量流量与吸热量相匹配。采用螺旋管圈水冷壁的600MW超临界直流锅炉，在额定负荷下的质量流速为2800kg/(m2.s)。可见采用内螺纹管垂直管屏水冷壁，减小了水冷壁的阻力损失，降低了给水泵的功率消耗。垂直管圈水冷壁与螺旋管圈水冷壁比较与光管相比内螺纹管传热特性安装中的垂直水冷壁（SV）和螺旋管圈水冷壁可靠性比较水冷壁结渣比较第二节直流锅炉的水动力特性水动力多值性的具体表现是：对于一根管子，流量有时大有时小；对于并联工作的一组管子，有的管中流量大，有的管中流量小。这些现象一旦出现，水冷壁就处在不安全的运行状态。二亚临界压力下直流锅炉的水动力特性△P=△Plz=△Prs+△Pzf,Pa（13-1）蒸发段的平均质量含汽率χｐ为：把式(13-5)代入式(13-5)，可得式中式(13-7)为水平蒸发管水动力特性关系式。即△P=f（G）的函数关系的具体形式。随着系数A、B、C的变化，方程的解发生变化，反映的曲线形状也相应变化。即对方程求导数并且令，可得水动力特性获得单值性的条件是：给水变为蒸汽的过程经历了加热、蒸发、过热三个阶段，由于直流锅炉没有固定的汽水分界面，热水段、蒸发段、过热段的长度是随热负荷及给水流量等条件变动的。当给水流量增加时，热水段长度延长，蒸发段长度缩短，过热段长度也相应缩短。直流锅炉的水冷壁出口布置有汽水分离器，亚临界压力直流锅炉或超临界压力直流锅炉在低负荷变压运行时，汽水分离器的作用类似于自然循环锅炉的锅筒，其主要作用是使水冷壁和过热器分开，将水冷壁出口的汽水混合物分离成汽和水，以控制进入过热器的蒸汽的干度。所以，分析直流锅炉水动力多值性时，通常只考察热水段和蒸发段。即认为对于水动力多值性起决定作用的是热水段的阻力和蒸发段的阻力。2亚临界压力下垂直管的水动力特性分析式（13-14）可知，当流量增加时，热水段高度增大，蒸发段高度减小；与此同时，蒸发量减少，质量含汽率下降，使得蒸发段的汽水混合物密度增大；虽然管段总高度并未改变，但工质平均密度增大，使重位压头增加。流量越大，重位压头就越大，对水动力特性的影响就越大。图13-8中的曲线表示垂直上升管的重位压头对水动力特性的影响。由图可见，对垂直上升流动，当重位压头较大时，如果不计重位压头时的水动力特性是多值性的，则考虑重位压头后的水动力特性就有可能变为单值性的。即上升流动时，重位压头具有减弱水动力不稳定的作用。/对于垂直下降管的流动，重位压头对水动力特性的影响为△P=△Plz－△Pzw，Pa13-15）/三影响直流锅炉水动力多值性的因素蒸发管进口的工质压力对水动力多值性的影响起主要作用。当压力降低时，汽水密度差增大，水动力趋于不稳定。但是，压力对水动力多值性的影响具有多重性。即压力降低时，汽水比容差增大，水动力多值性加剧；但压力降低，工质汽化潜热也随之增大，在吸热量一定时，蒸发量减少；压力降低，还会使受热面进口水欠焓相应减小，这又会减弱水动力多值性。但是，压力降低使汽水比容差变化得较多，因而其综合影响是加剧了水动力多值性。图13-11的试验曲线表明了压力对水动力特性的影响。2质量流速3蒸发管进口水欠焓/3热负荷q/5锅炉负荷/6重位压头7工质的热物理特性四提高水动力稳定性的方法2提高启动压力p3采用节流圈/4减小进口工质欠焓△i5减小受热偏差6控制下辐射区水冷壁出口温度7控制水冷壁热负荷第三节亚临界压力下蒸发管的脉动性流动直流锅炉的脉动有三种类型，即管间脉动、管屏脉动、整体脉动。比较多见的是管间脉动，其具体表现是：(1)在并联工作的管子之间，某些管子的进口水流量时大时小，当一部分管子的水流量增大时，另一部分管子的水流量却在减小。与此同时，管子出口的蒸汽量也在进行周期性的变化。
