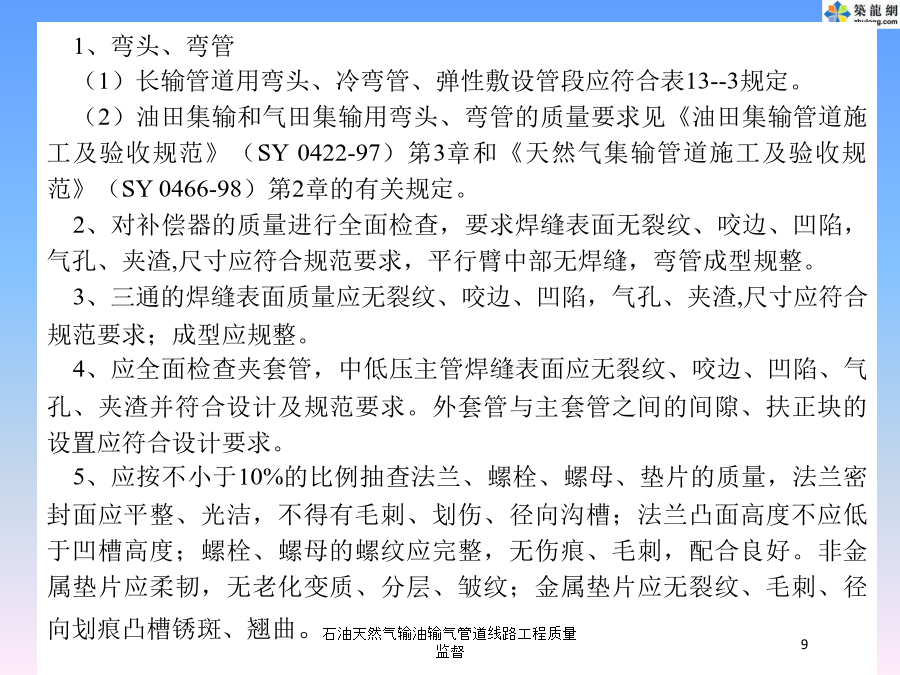

石油天然气输油输气管道线路工程质量监督石油天然气输油输气管道线路工程质量监督第一节、概述（一）典型工序介绍施工准备，原材料及管道附件、设备的检验，交桩，测量，放线，施工作业带的清理，管沟开挖，布管，管道组对，焊接，焊接检验，防腐层补口及补伤，管道的下沟与回填，管道的清管，试压及输气管道的干燥，线路截断阀室安装，阴极保护，三桩埋设，管道穿跨越，管道构筑物施工等主要工序。其中的多数工序又都被列分为分项工程，典型的管道施工流程见图13—1。工程勘察、设计（二）实物质量监督的介绍材料、设备的验收、管道的组对及焊接、管道防腐层补口及补伤、管道的清管及试压、管道穿、跨越段施工等。需要指出的是，即使是相同的工序，所处的地理位置不同，重要程度也不尽相同，在人口稠密地区及特殊区域所有施工工序都可能是质量监督的重点。第二节主要材料（一）钢管1、文件查验钢管到达现场后，验收人员应首先查验钢管的有关文件，包括出厂合格证、质量证明书等。此外还应核查钢管的标识、标记等是否符合规定要求，当合同另有要求时，还应核查相应的书面文件。2、外观及几何尺寸检查应对钢管的外观质量进行检查以利于及早发现钢管表面缺陷，钢管表面不得有裂纹、结疤、折叠、折曲、凹坑、凹槽、刻痕、压扁以及其它深度超过公称壁厚下偏差的缺陷。在外观合格的基础上，应对钢管的外径、壁厚、椭圆度、坡口结构等进行抽查测量，验证是否达到产品标准的要求。3、钢管复验以上两项检查是对钢管的最基本验收方式，当设计要求复验或对钢管质量有怀疑时（如钢管的质量证明书与到货的钢管的钢号不符或钢管上无钢号、质量证明书上数据不全或对其有怀疑、高压钢管）应进行复验。复验项目应与设计要求、对钢管质量怀疑的内容相一致，可能包括化学成分试验、力学性能试验、静水压试验和无损检测等。所有的复验方法应与钢管制造厂使用的标准相同。（二）、线路截断阀1、质量证明文件、外观、尺寸、防腐层及材质检查（1）核查质量证明文件的内容是否齐全完整；产品说明书、阀门铭牌内容是否齐全。（2）阀壳体不得有裂纹、砂眼、机械损伤、锈蚀等缺陷和缺件、赃污、铭牌脱落及色标不符等现象；阀体上有关标志应正确、齐全清晰；阀体内应无积水、锈蚀，法兰密封面不得有径向沟槽缺陷及其它可能影响密封性能的损伤；附属设备应齐全完整。（3）埋地阀门的防腐层用电火花检漏仪检漏应无漏点。（4）除非另有规定，一般按5%的比例（不少于一只）对阀门基体的硬度进行抽查，硬度值应达到产品标准的要求。（5）阀门尺寸（包括阀门的结构长度、通径、法兰等）应符合产品标准规定，抽查比例为10%，但不少于一只，如不合格，则再抽查20%，还不合格应逐个检查；直通式铸钢阀门连接法兰的密封面应相互平行，在每100mm的法兰密封面直径上，平行度偏差不得大于0.15mm；直通式铸钢阀门连接法兰的密封面应相互平行，在每100mm的法兰密封面直径上，平行度偏差不得大于0.2mm。2、壳体强度和密封性试验由于输油输气管道输送的介质属于火灾危险物质介质，所以使用的阀门应逐个进行壳体强度和密封性试验。管道阀门每批应抽20%且不少于一只进行壳体强度及密封性试验。如不合格再抽查20%，如还不合格，则逐个试验。阀门的壳体强度试验压力在38℃时为公称压力的1.5倍，稳压时间5min。公称压力小于1MPa且公称通径大于或等于600mm的闸阀及对焊阀门，壳体强度试验可在管道系统试验时进行。壳体强度试验无渗漏为合格。阀门的密封性试验应以公称压力进行，在能够确定工作压力时，也可用1.1倍最大工作压力进行试验，试压时间2min。在试验持续时间内，不得出现明显的渗漏，阀门结构不得损伤。当合同或设计文件对阀门的复验有其它要求时，应按要求进行。（三）管件管件安装前，应进行验收，必要时进行复验。验收时，首先应对管件的质量证明文件、合格证进行查验核对，对存在的疑问应及时澄清，而后对管件的外观进行检查。1、弯头、弯管（1）长输管道用弯头、冷弯管、弹性敷设管段应符合表13--3规定。（2）油田集输和气田集输用弯头、弯管的质量要求见《油田集输管道施工及验收规范》（SY0422-97）第3章和《天然气集输管道施工及验收规范》（SY0466-98）第2章的有关规定。2、对补偿器的质量进行全面检查，要求焊缝表面无裂纹、咬边、凹陷，气孔、夹渣,尺寸应符合规范要求，平行臂中部无焊缝，弯管成型规整。3、三通的焊缝表面质量应无裂纹、咬边、凹陷，气孔、夹渣,尺寸应符合规范要求；成型应规整。4、应全面检查夹套管，中低压主管焊缝表面应无裂纹、咬边、凹陷、气孔、夹渣并符合设计及规范要求。外套管与主套管之间的间隙、扶正块的设置应符合设计要求。5、应按不小于10%的比例抽查法兰、螺栓、螺母、垫片
