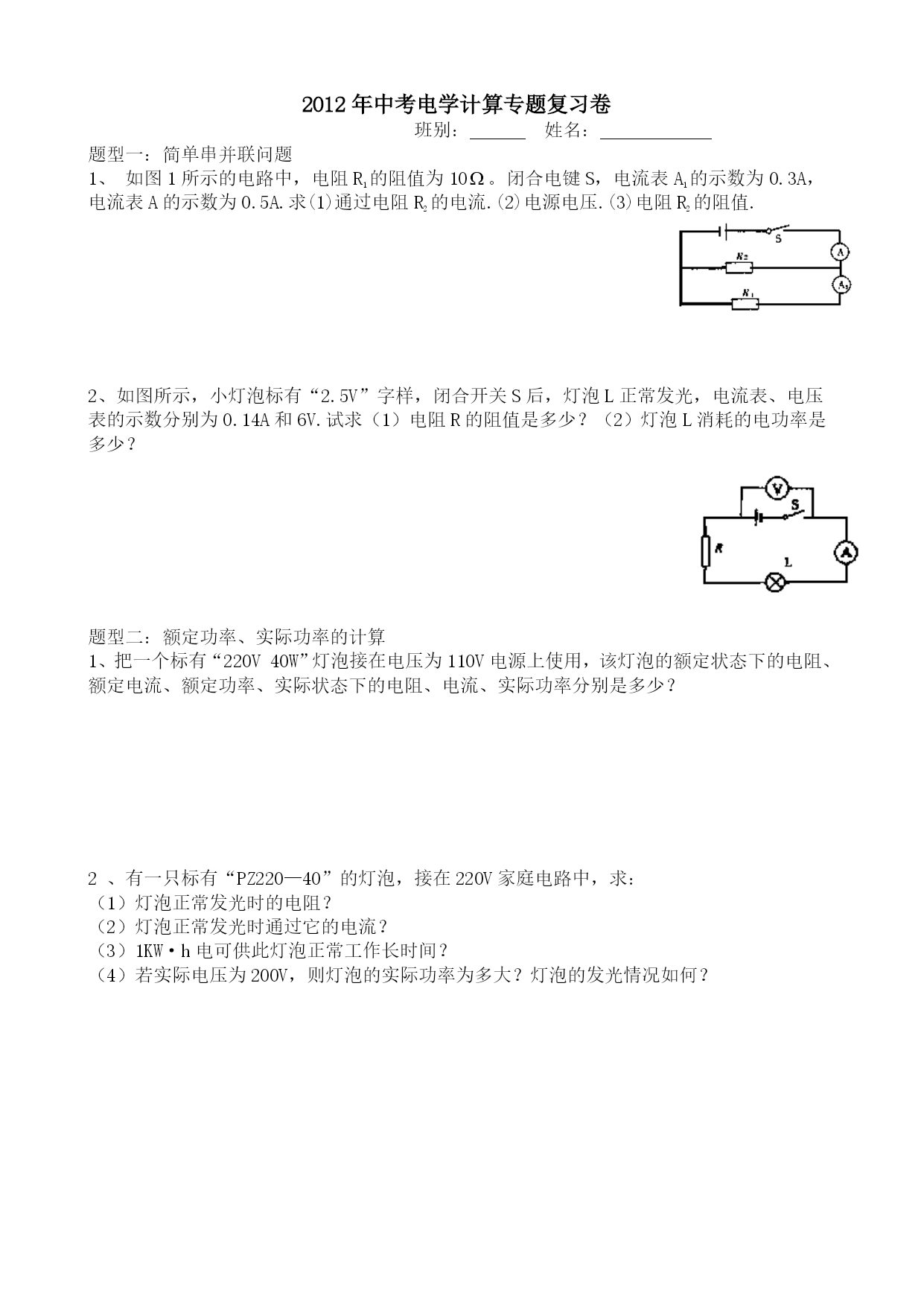

2012年中考电学计算专题复习卷班别：姓名：题型一：简单串并联问题1、如图1所示的电路中，电阻R1的阻值为10。闭合电键S，电流表A1的示数为0.3A，电流表A的示数为0.5A.求(1)通过电阻R2的电流.(2)电源电压.(3)电阻R2的阻值.2、如图所示，小灯泡标有“2.5V”字样，闭合开关S后，灯泡L正常发光，电流表、电压表的示数分别为0.14A和6V.试求（1）电阻R的阻值是多少？（2）灯泡L消耗的电功率是多少？题型二：额定功率、实际功率的计算1、把一个标有“220V40W”灯泡接在电压为110V电源上使用，该灯泡的额定状态下的电阻、额定电流、额定功率、实际状态下的电阻、电流、实际功率分别是多少？2、有一只标有“PZ220—40”的灯泡，接在220V家庭电路中，求：（1）灯泡正常发光时的电阻？（2）灯泡正常发光时通过它的电流？（3）1KW·h电可供此灯泡正常工作长时间？（4）若实际电压为200V，则灯泡的实际功率为多大？灯泡的发光情况如何？3、标有“6V,6W”和“3V,6W”的两只灯泡串联接在电源上，有一只灯泡正常发光，而另一只较暗，分析：（1）电源电压（2）两灯泡消耗的实际功率分别是多少？（3）两灯泡哪只较亮？题型三：电热计算1、两电阻串联在电路中，其R1=4Ω，R2=6Ω，电源电压10V，那么在1min时间内电流通过各电阻产生的热量是多少？总共产生了多少热量？2、一台电动机线圈电阻0.3Ω，接在12V的电路上时，通过电动机的电流为0.5A，在5min内电流做功及电流产生的热量分别多大？3、一台接在220V电压的电路中正常工作的电风扇，通过风扇电动机的电流为0.455A，测得风扇电动机线圈电阻为5Ω，试求（1）电风扇的输入功率多大？（2）电风扇每分钟消耗电能多少？（3）风扇的电动机每分钟产生的电热多少？产生机械能多少？题型四、开放性问题1、如图12所示，R1为12的定值电阻，电源电压为9V，开关闭合后电流表示数为0.5A，通电5min.请你根据这些条件,求出与电阻R2有关的四个电学物理量2、如图13所示的电路，R1与R2并联，已知R1=10Ω，通过R1的电流I1=3A。请你补充一个条件，求出电阻R2的电功率大小（要求：条件不能重复，数据自定，并写出简要计算过程）（1）补充条件，计算；（2）补充条件，计算。题型五：生活用电问题1、饮水机是一种常见的家用电器，其工作原理可简化为如图17所示的电路，其中S是一个温控开关，为发热板，当饮水机处于加热状态时，水被迅速加热，达到预定温度时，开关S自动切换到另一档，饮水机便处于保温状态。（1）试确定温控开关S接a或b时，饮水机分别对应的工作状态。（2）若饮水机加热时发热板的功率为550W，而保温时发热板的功率为88W，求电阻的阻值（不考虑温度对阻值的影响）。220VS1S2R1R2*2．某一电饭锅，内部电路如图所示，R1是加热电阻，阻值为48.4Ω；R2是限流电阻，阻值为484Ω。煮饭时，接通电源（220V50HZ）、闭合手动开关S1，电饭锅处在加热状态。当锅内食物温度达到103℃时，开关S1会自动断开，断开后若无外力作用则不会自动闭合。S2是一个自动温控开关，当锅内食物温度达到80℃时会自动断开，温度低于70℃时会动闭合。问：⑴若接通电源后没有闭合开关S1，那么电饭锅能将饭煮熟吗？为什么？⑵在一个标准大气压下若用这种电饭锅烧水，则开关S1的自动断电功能不起作用，这是为什么？⑶在加热和保温两种情况下，电饭锅消耗的电功率之比是多少？⑷若此电饭锅将电能转化为锅中水的内能的效率为84%，那么在一个标准大气压下将温度为20℃、质量为2.5kg的水烧开，至少需要多长时间？题型六、变化电路问题*1、如图15所示的电路中，电源电压U=6V，保持不变，电阻R1为5欧。（1）闭合开关S1，断开S2，并将滑动变阻器的滑片P滑至b端时，测得R1两端的电压U1=1.2V，求滑动变阻器的最大阻值。（2）当开关S1、S2都闭合，并将滑动变阻器的滑片Pa滑至a端时，若已知R2为7.5欧，求此时干路中的电流为多少？*2、如图140所示，Ｒ1＝20欧，Ｒ2＝40欧，电源电压保持不变．图140（1）当开关S1、S2都闭合时，电流表Ａ１的示数是0.6安，小灯泡Ｌ恰好正常发光，求电源电压和小灯泡的额定电压；（2）当开关S1、S2都断开时，电流表A2的示数是0.2安，求小灯泡的实际功率；（3）小灯泡的额定功率是多少?
