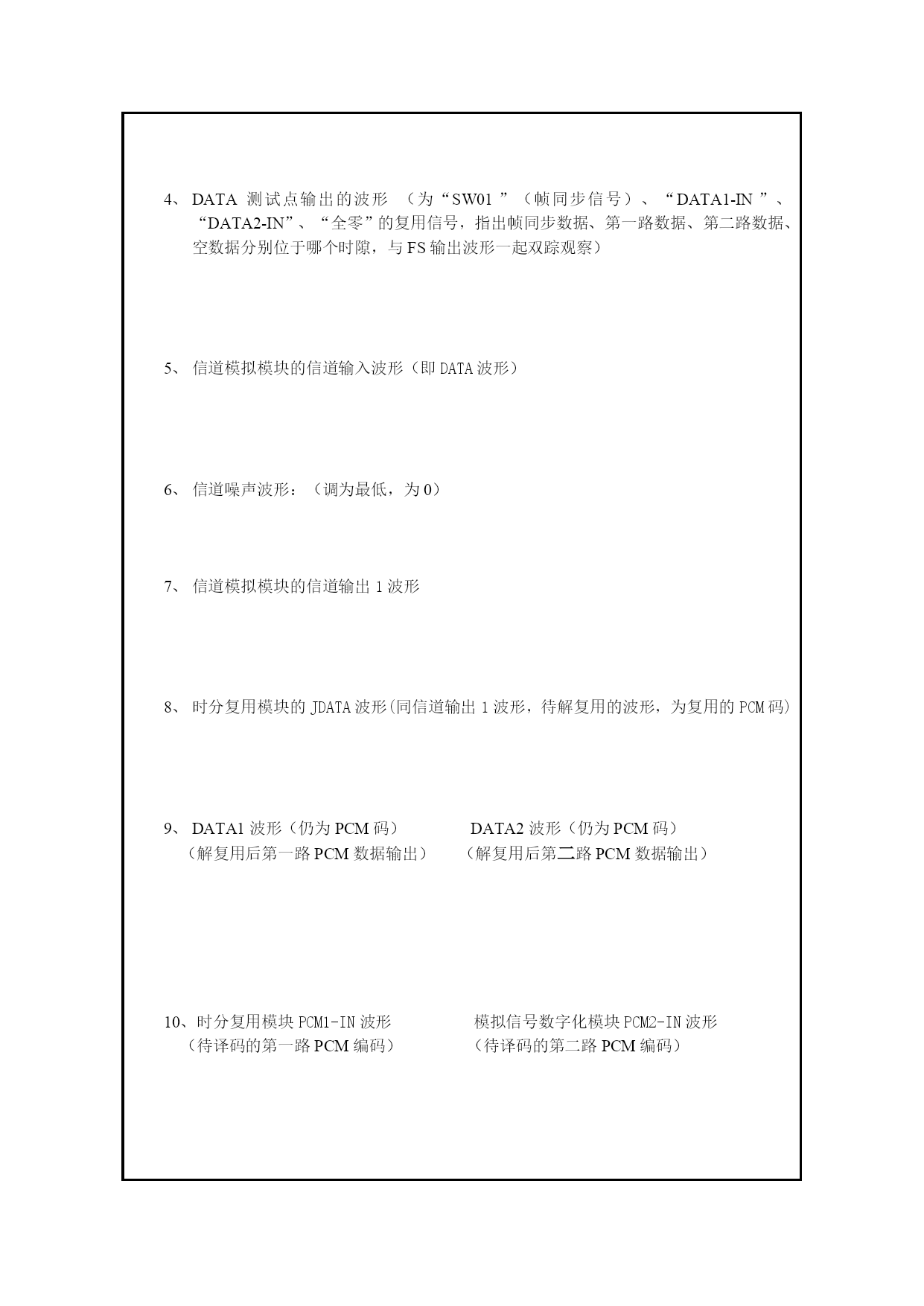

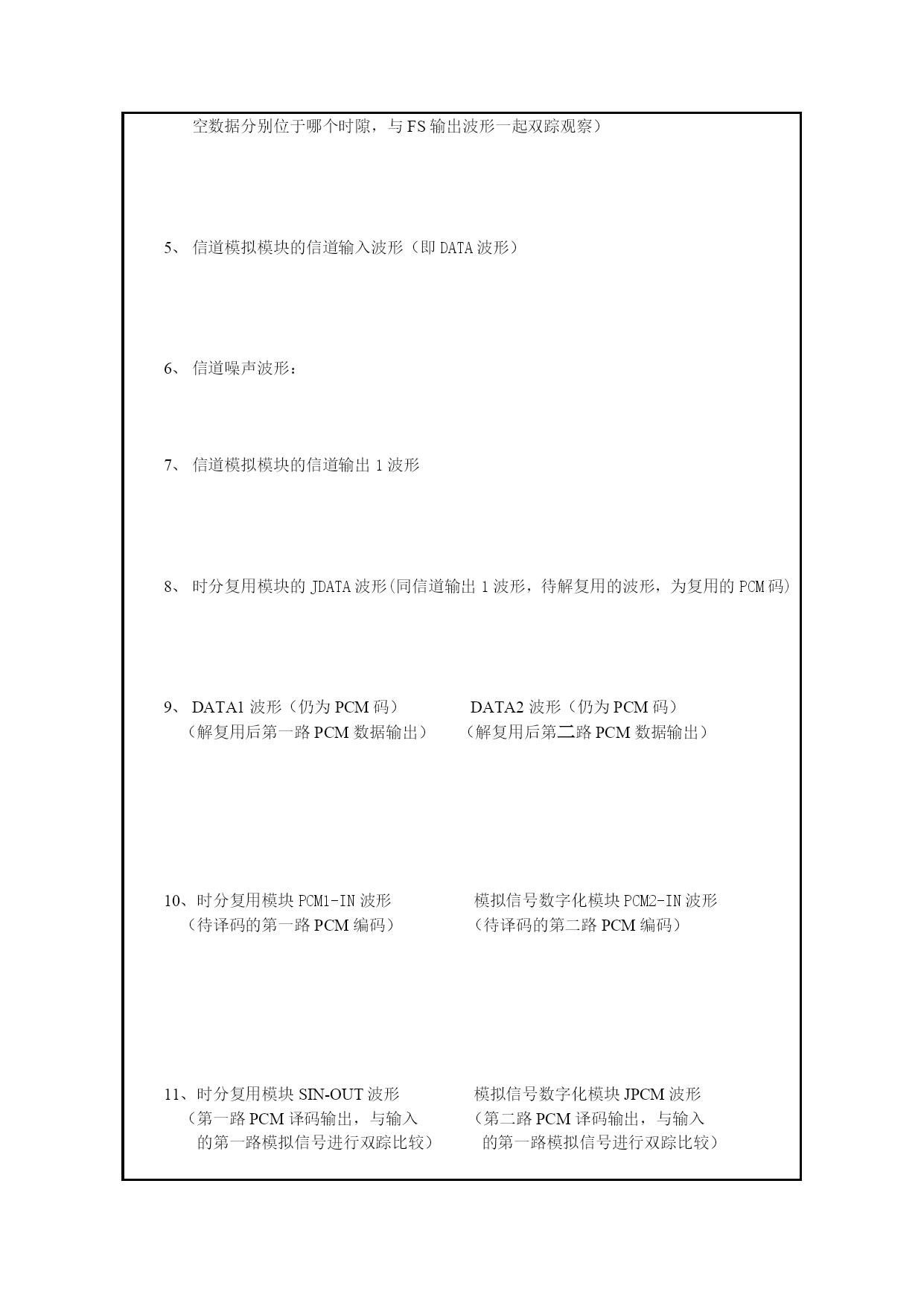

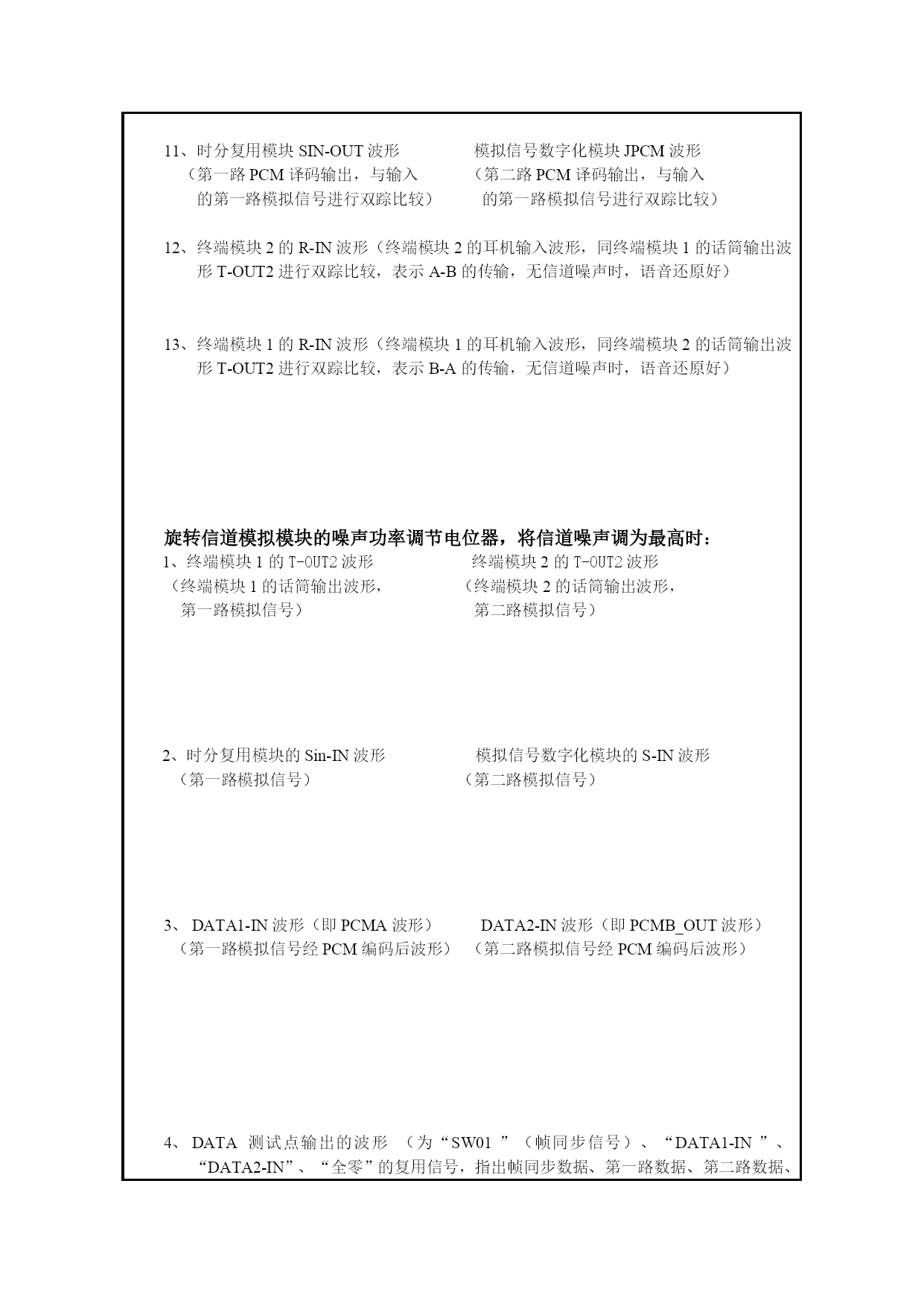

《现代通信原理实验》课程设计报告实验室名称：实验日期：年月日学院班级、组号姓名实验项目名称双工通信系统指导教师成绩教师签名：年月日一、实验目的1、掌握脉冲编码调制与解调的原理。2、理解双工通信系统的过程。3、掌握时分复用在全双工通信系统中的作用。4、理解通信系统的质量优劣受哪些因素影响。5、理解随机信道对通信系统的影响。二、实验内容1、观察音频信号波形。2、观察音频信号经过PCM编码、译码后的波形。3、观察两路语音信号经过时分复用、解复用后的波形。4、比较语音经过PCM编码、时分复用、解复用、PCM译码后与原始语音的音质。5、观察随机信道对通信系统的影响。三、实验仪器1、终端模块（两块）2、模拟信号数字化模块3、时分复用模块4、信道模拟模块5、立体声耳机两副6、20M双踪示波器一台7、连接线若干四、实验原理双工通信（参看实验指导书P224实验38）双工通信系统结构图（参看实验指导书P225图38－2）音频信号的产生、接收（参看实验指导书P5实验2中的音频信号的产生）PCM工作原理（参看实验指导书P29实验六）PCM编译码电路TP3067芯片介绍（参看实验指导书P29实验六）时分复用原理（参看实验指导书P103实验18）五、实验步骤参考实验38，双工通信系统实验的实验步骤，但连线部分最好按实验过程：终端话筒语音输出、两路PCM编码、四路信号时分复用、信道传输、解时分复用、两路PCM译码、终端耳机语音输入一步步记录。（可参考实验18时分复用与解复用的实验步骤）六、输入、输出点参考说明七、实验结果及分析信道噪声为0时：1、终端模块1的T-OUT2波形终端模块2的T-OUT2波形（终端模块1的话筒输出波形，（终端模块2的话筒输出波形，第一路模拟信号）第二路模拟信号）2、时分复用模块的Sin-IN波形模拟信号数字化模块的S-IN波形（第一路模拟信号）（第二路模拟信号）DATA1-IN波形（即PCMA波形）DATA2-IN波形（即PCMB_OUT波形）（第一路模拟信号经PCM编码后波形）（第二路模拟信号经PCM编码后波形）DATA测试点输出的波形（为“SW01”（帧同步信号）、“DATA1-IN”、“DATA2-IN”、“全零”的复用信号，指出帧同步数据、第一路数据、第二路数据、空数据分别位于哪个时隙，与FS输出波形一起双踪观察）信道模拟模块的信道输入波形（即DATA波形）信道噪声波形：（调为最低，为0）信道模拟模块的信道输出1波形时分复用模块的JDATA波形(同信道输出1波形，待解复用的波形，为复用的PCM码)DATA1波形（仍为PCM码）DATA2波形（仍为PCM码）（解复用后第一路PCM数据输出）（解复用后第二路PCM数据输出）10、时分复用模块PCM1-IN波形模拟信号数字化模块PCM2-IN波形（待译码的第一路PCM编码）（待译码的第二路PCM编码）11、时分复用模块SIN-OUT波形模拟信号数字化模块JPCM波形（第一路PCM译码输出，与输入（第二路PCM译码输出，与输入的第一路模拟信号进行双踪比较）的第一路模拟信号进行双踪比较）12、终端模块2的R-IN波形（终端模块2的耳机输入波形，同终端模块1的话筒输出波形T-OUT2进行双踪比较，表示A-B的传输，无信道噪声时，语音还原好）13、终端模块1的R-IN波形（终端模块1的耳机输入波形，同终端模块2的话筒输出波形T-OUT2进行双踪比较，表示B-A的传输，无信道噪声时，语音还原好）旋转信道模拟模块的噪声功率调节电位器，将信道噪声调为最高时：1、终端模块1的T-OUT2波形终端模块2的T-OUT2波形（终端模块1的话筒输出波形，（终端模块2的话筒输出波形，第一路模拟信号）第二路模拟信号）2、时分复用模块的Sin-IN波形模拟信号数字化模块的S-IN波形（第一路模拟信号）（第二路模拟信号）DATA1-IN波形（即PCMA波形）DATA2-IN波形（即PCMB_OUT波形）（第一路模拟信号经PCM编码后波形）（第二路模拟信号经PCM编码后波形）DATA测试点输出的波形（为“SW01”（帧同步信号）、“DATA1-IN”、“DATA2-IN”、“全零”的复用信号，指出帧同步数据、第一路数据、第二路数据、空数据分别位于哪个时隙，与FS输出波形一起双踪观察）信道模拟模块的信道输入波形（即DATA波形）信道噪声波形：信道模拟模块的信道输出1波形时分复用模
