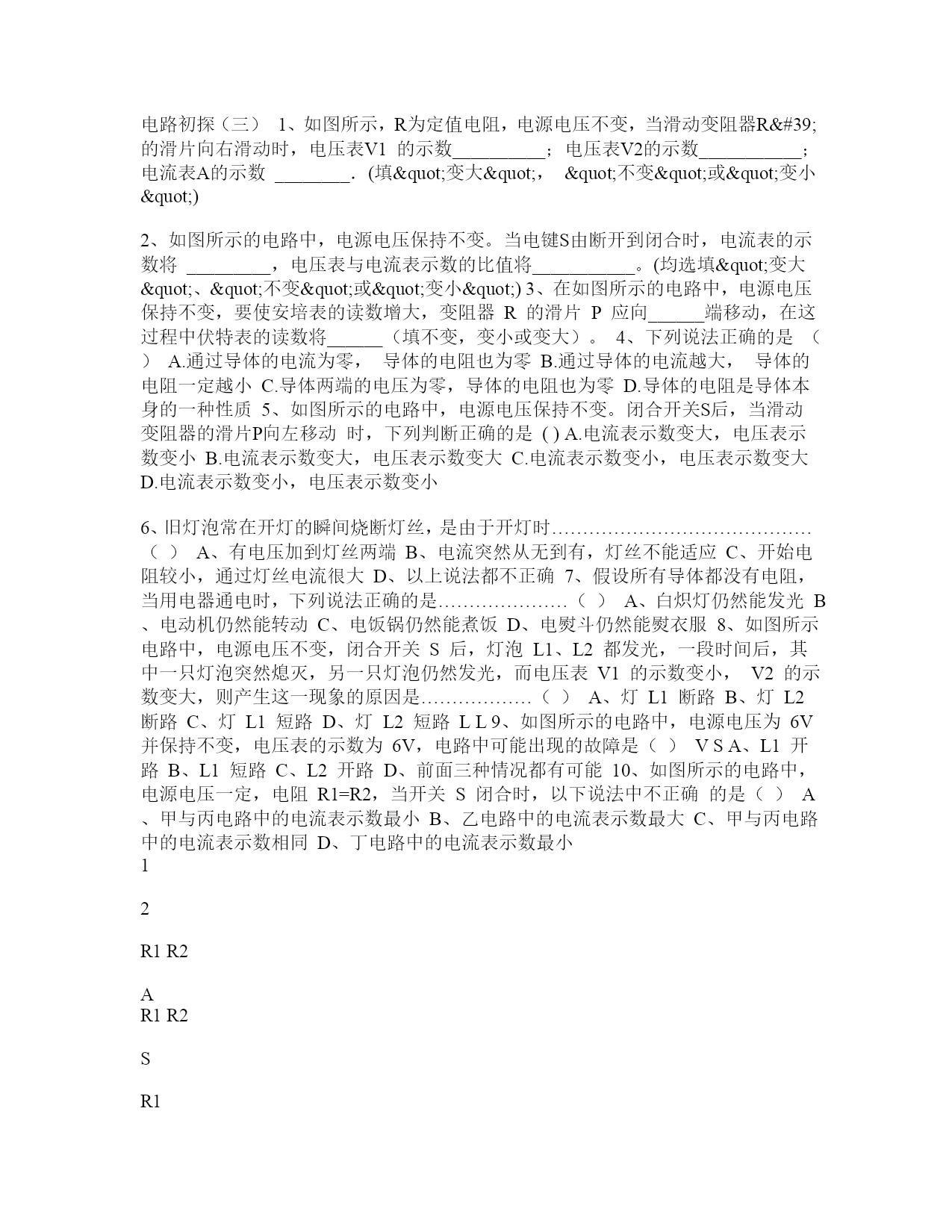

电路初探（三）1、如图所示，R为定值电阻，电源电压不变，当滑动变阻器R'的滑片向右滑动时，电压表V1的示数__________；电压表V2的示数___________；电流表A的示数________．(填"变大"，"不变"或"变小")2、如图所示的电路中，电源电压保持不变。当电键S由断开到闭合时，电流表的示数将_________，电压表与电流表示数的比值将___________。(均选填"变大"、"不变"或"变小")3、在如图所示的电路中，电源电压保持不变，要使安培表的读数增大，变阻器R的滑片P应向______端移动，在这过程中伏特表的读数将______（填不变，变小或变大）。4、下列说法正确的是（）A.通过导体的电流为零，导体的电阻也为零B.通过导体的电流越大，导体的电阻一定越小C.导体两端的电压为零，导体的电阻也为零D.导体的电阻是导体本身的一种性质5、如图所示的电路中，电源电压保持不变。闭合开关S后，当滑动变阻器的滑片P向左移动时，下列判断正确的是()A.电流表示数变大，电压表示数变小B.电流表示数变大，电压表示数变大C.电流表示数变小，电压表示数变大D.电流表示数变小，电压表示数变小6、旧灯泡常在开灯的瞬间烧断灯丝，是由于开灯时……………………………………（）A、有电压加到灯丝两端B、电流突然从无到有，灯丝不能适应C、开始电阻较小，通过灯丝电流很大D、以上说法都不正确7、假设所有导体都没有电阻，当用电器通电时，下列说法正确的是…………………（）A、白炽灯仍然能发光B、电动机仍然能转动C、电饭锅仍然能煮饭D、电熨斗仍然能熨衣服8、如图所示电路中，电源电压不变，闭合开关S后，灯泡L1、L2都发光，一段时间后，其中一只灯泡突然熄灭，另一只灯泡仍然发光，而电压表V1的示数变小，V2的示数变大，则产生这一现象的原因是………………（）A、灯L1断路B、灯L2断路C、灯L1短路D、灯L2短路LL9、如图所示的电路中，电源电压为6V并保持不变，电压表的示数为6V，电路中可能出现的故障是（）VSA、L1开路B、L1短路C、L2开路D、前面三种情况都有可能10、如图所示的电路中，电源电压一定，电阻R1=R2，当开关S闭合时，以下说法中不正确的是（）A、甲与丙电路中的电流表示数最小B、乙电路中的电流表示数最大C、甲与丙电路中的电流表示数相同D、丁电路中的电流表示数最小12R1R2AR1R2SR1SA1乙R2AR2R1SA甲丙丁11、如图所示的电路中，电源电压不变，开关S由断开到闭合时，电压表和电流表的示数变化是（）A、电压表和电流表的示数都变大SB、电压表和电流表的示数都变小RAVC、电压表的示数变小，电流表的示数变大RD、电压表的示数变大，电流表的示数变小12、如图所示电路，电源两端的电压一定，开关s1闭合，s2断开。如果使电压表和电流表的示数均增大，则下列操作一定可行的是()A.滑动变阻器的滑片P向右移B.滑动变阻器的滑片P向左移C.滑动变阻器的滑片P不动，闭合开关s2D.滑动变阻器的滑片P不动，断开开关s113、如图所示的两个电路中，电源电压相等且保持不变。闭合开关S，当滑动变阻器的滑片P都向右移动时，灯泡L1和L2的亮度变化情况是（）A．L1变暗，L2亮度不变B．L1、L2都变亮C．L1变亮，L2变暗D．L1、L2都变暗1214、如图所示，当变阻器的滑片P置于某一位置时，R1R2两端的电压分别为U1U2，当滑片P置于另一个位置时，R1R2两端的电压分别为，则：）（A.C.；B.；D.无法判断；的大小。，若15、所示的电路接通时，滑动变阻器的滑动触头由a滑到b的过程中（）A．安培表和伏特表的示数都变小B．安培表和伏特表的示数都变大C．安培表的示数变大，伏特表的示数变小D．安培表的示数变小，伏特表的示数变大16、如图所示的电路中，在下列情况下，正确的是（）A．当K1、K2都断开时，L1、L3都亮，L2不亮B．当K1、K2都闭合时，L1、L2、L3都亮C．当K1断开，K2闭合时，L2、L3都亮，L1不亮D．当K1闭合，K2断开时，L1、L2都亮，L3不亮17、在下图各电路中，进行如下操作，把图A中变阻器滑片向右滑动，把图B、C、D中的电键闭合，这时哪个电路中的安培表的示数将比原来增大（）218、所示的电路中，电压U保持恒定，当K断开时，安培表的读数是（）A．A1变大、A2不变B．A1变小、A2不变C．A1不变、A2变小D．A1不变、A2变大19．如图所示电路，电源电压不变，当滑动变阻器的滑片P向右滑动时，各电表示数的变
