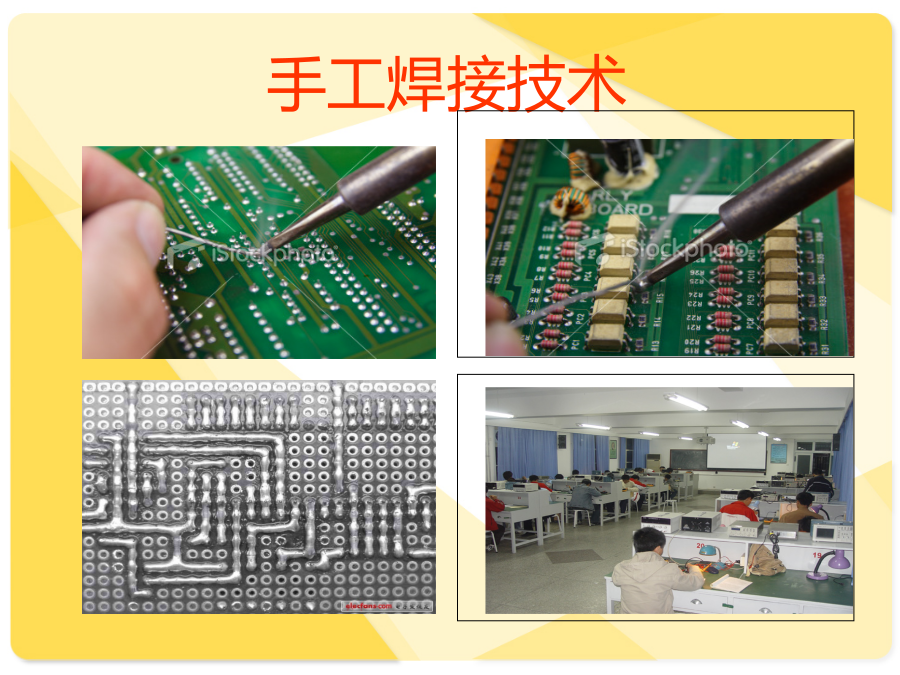

手工焊接技术1、元器件引线加工成型直接从元件根部，将元件脚弯制成形别太短2、元器件的插装立式插法的注意点二、手工焊接技术２、焊锡的基本拿法焊锡丝一般有两种拿法。焊接时，一般左手拿焊锡，右手拿电烙铁。进行连续焊接时采用图（a）的拿法，这种拿法可以连续向前送焊锡丝。图（b）所示的拿法在只焊接几个焊点或断续焊接时适用，不适合连续焊接。3、焊接步骤五步焊接法：（a）准备施焊：烙铁头和焊锡靠近被焊工件并认准位置，处于随时可以焊接的状态，此时保持烙铁头干净。(b)加热焊件：将烙铁头放在工件上进行加热，烙铁头接触热容量较大的焊件。(c)熔化焊锡：将焊锡丝放在工件上，熔化适量的焊锡，在送焊锡过程中，可以先将焊锡接触烙铁头，然后移动焊锡至与烙铁头相对的位置，这样做有利于焊锡的熔化和热量的传导。此时注意焊锡一定要润湿被焊工件表面和整个焊盘。(d)移开焊锡丝：待焊锡充满焊盘后，迅速拿开焊锡丝，待焊锡用量达到要求后，应立即将焊锡丝沿着元件引线的方向向上提起焊锡。(e)移开烙铁：焊锡的扩展范围达到要求后，拿开烙铁，注意撤烙铁的速度要快，撤离方向要沿着元件引线的方向向上提起。步骤1：准备焊接将烙铁头和焊接物靠近焊接物4、保证焊接质量的因素三、焊接焊点要求和质量分析2、焊接质量的检查3、焊点形状的控制（6）汽泡和针孔：引线根部有喷火式焊料隆起，内部藏有空洞，目测或低倍放大镜可见有孔。主要是引线与焊盘孔间隙大、引线浸润性不良、焊接时间长，孔内空气膨胀。（7）拉尖：焊点出现尖端或毛刺。原因是焊料过多、助焊剂少、加热时间过长、焊接时间过长、烙铁撤离角度不当。（8）拖尾：焊接动作拖泥带水。（9）冷焊：焊料未凝固时抖动，造成表面发白，无金属光泽呈霜斑或颗粒状。（10）脱焊：铜箔从印制电路板上翘起，甚至脱落。主要原因是焊接温度过高，焊接时间过长、焊盘上金属镀层不良。（4、焊接的基本原则课堂作业手工焊接互评表对方姓名：课后作业烙铁头温度的调整与判断
