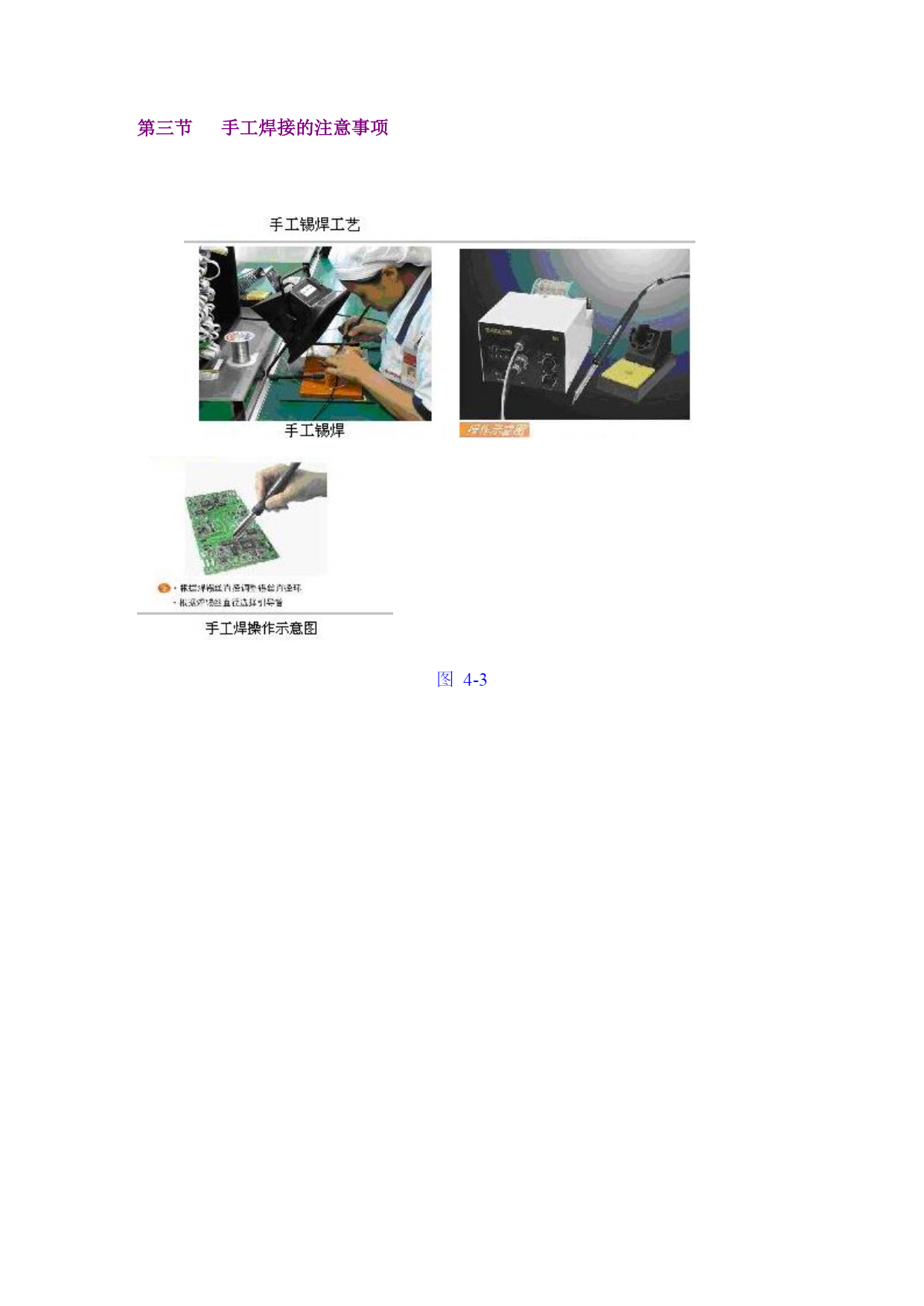

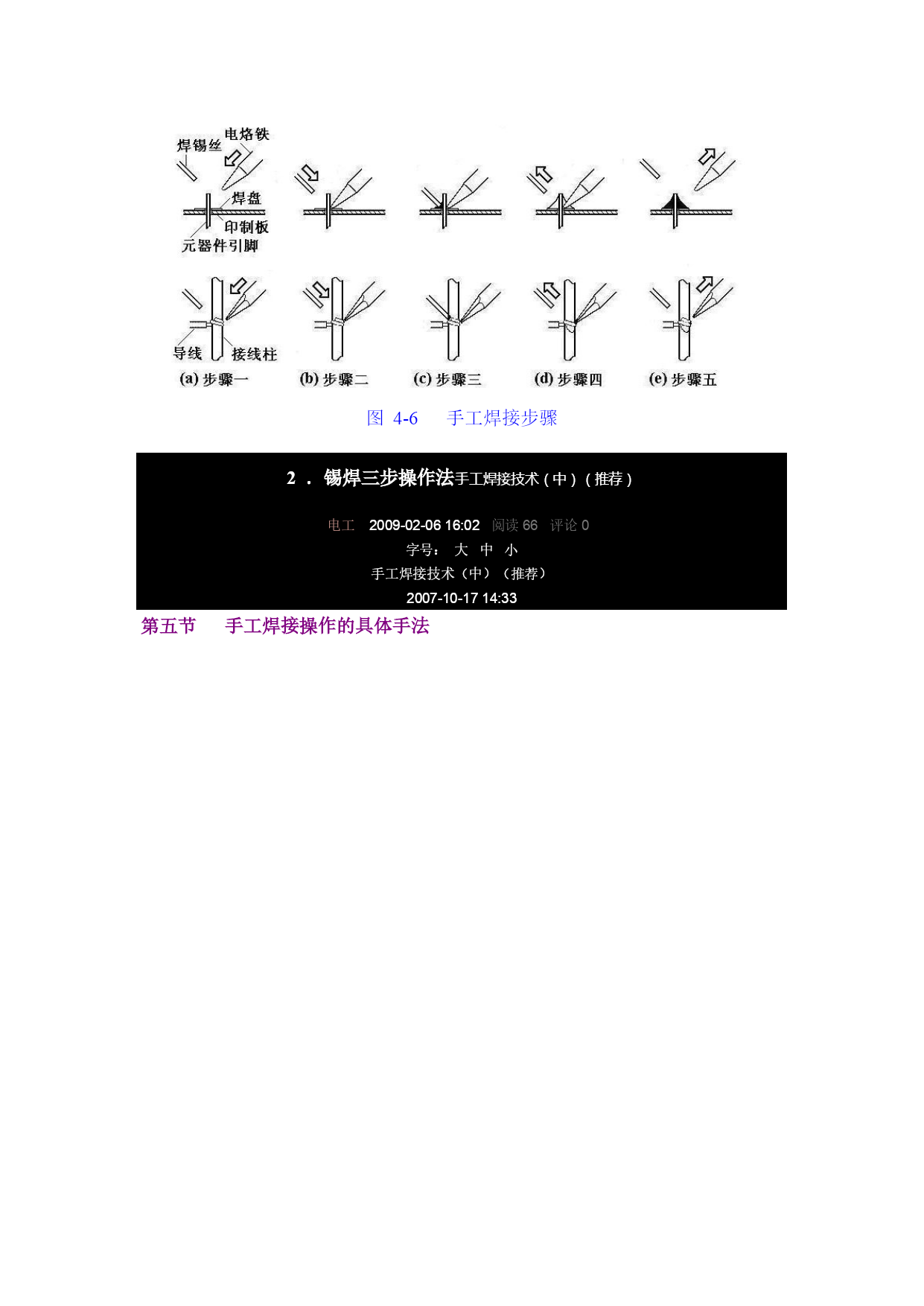

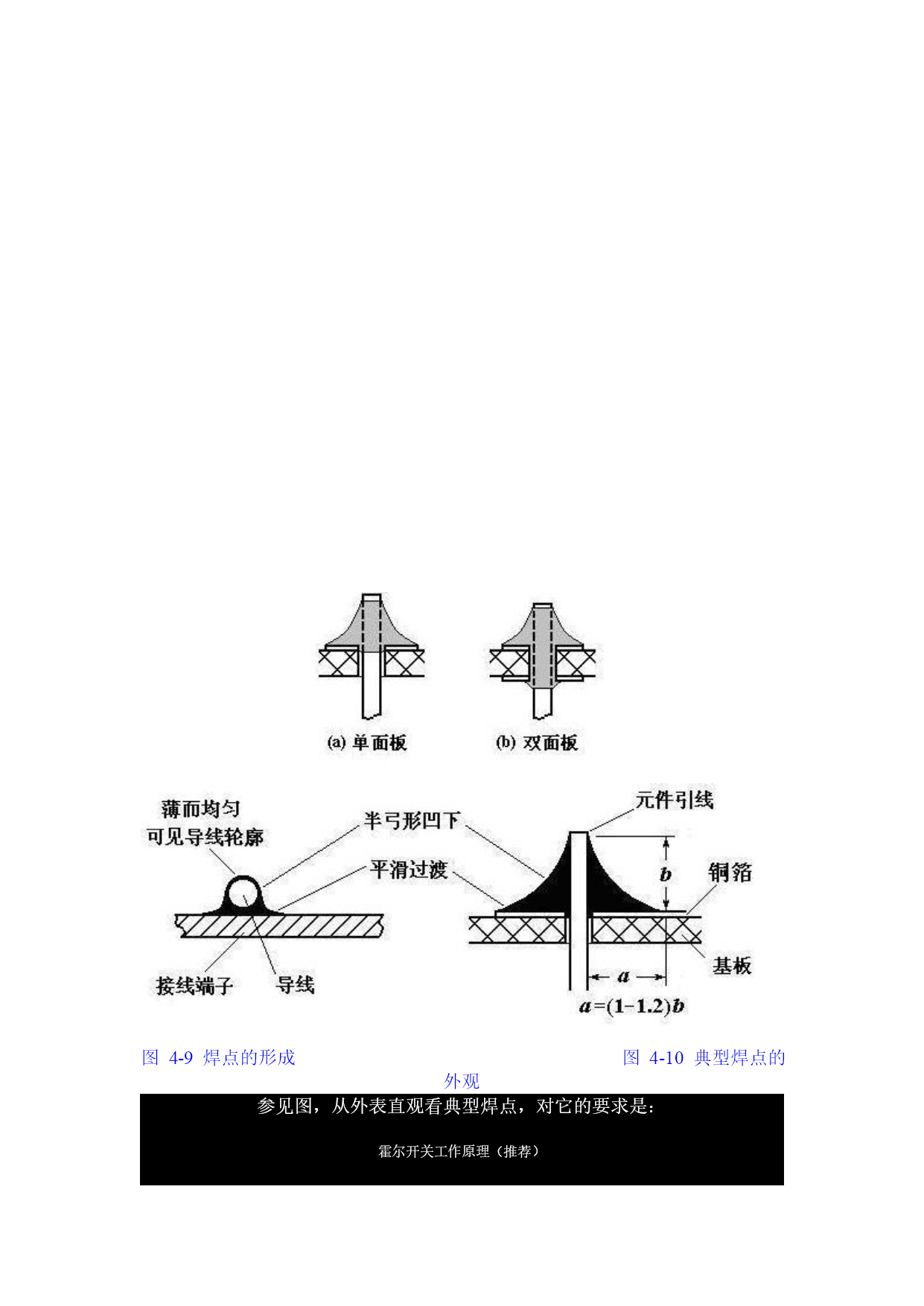

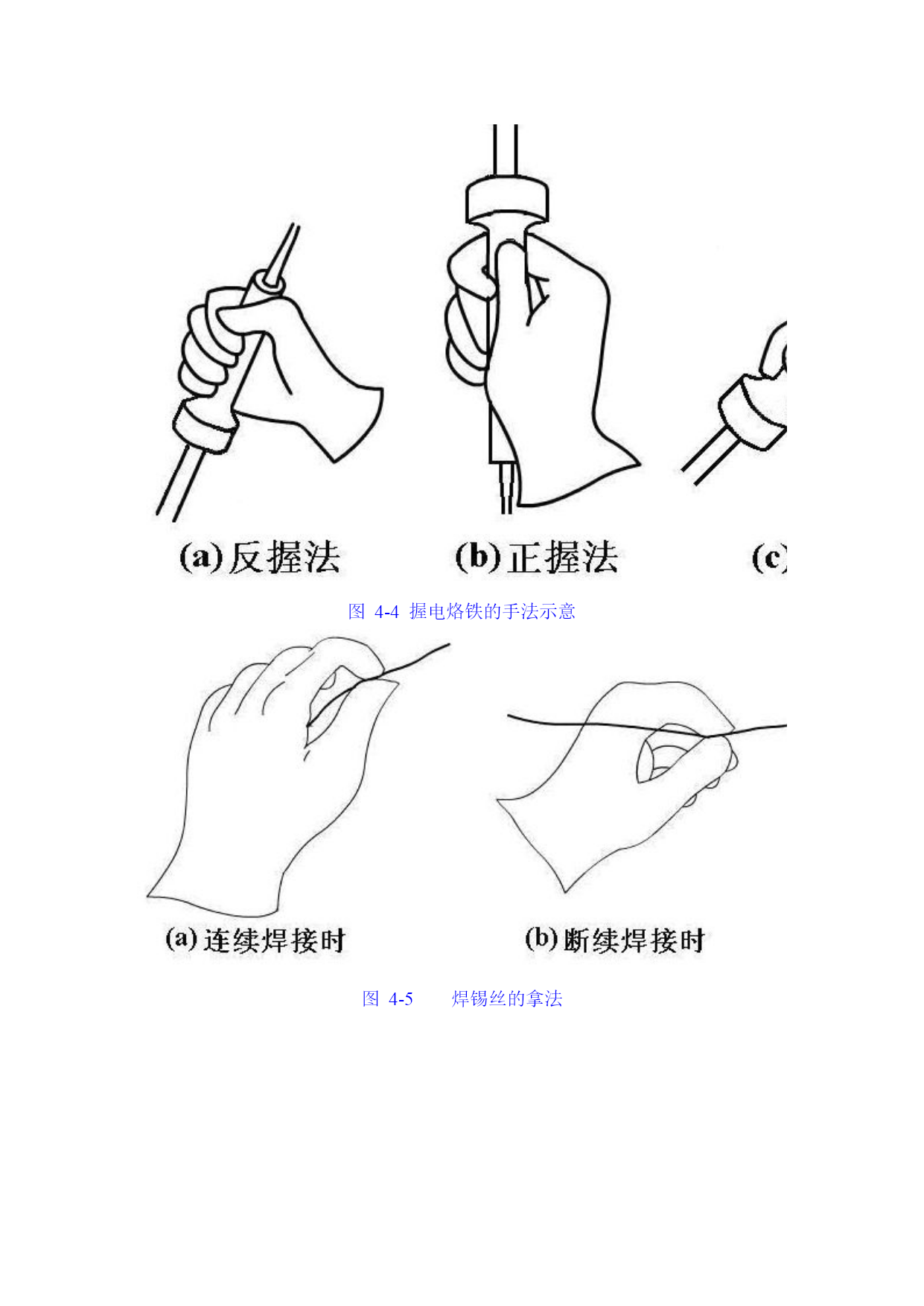

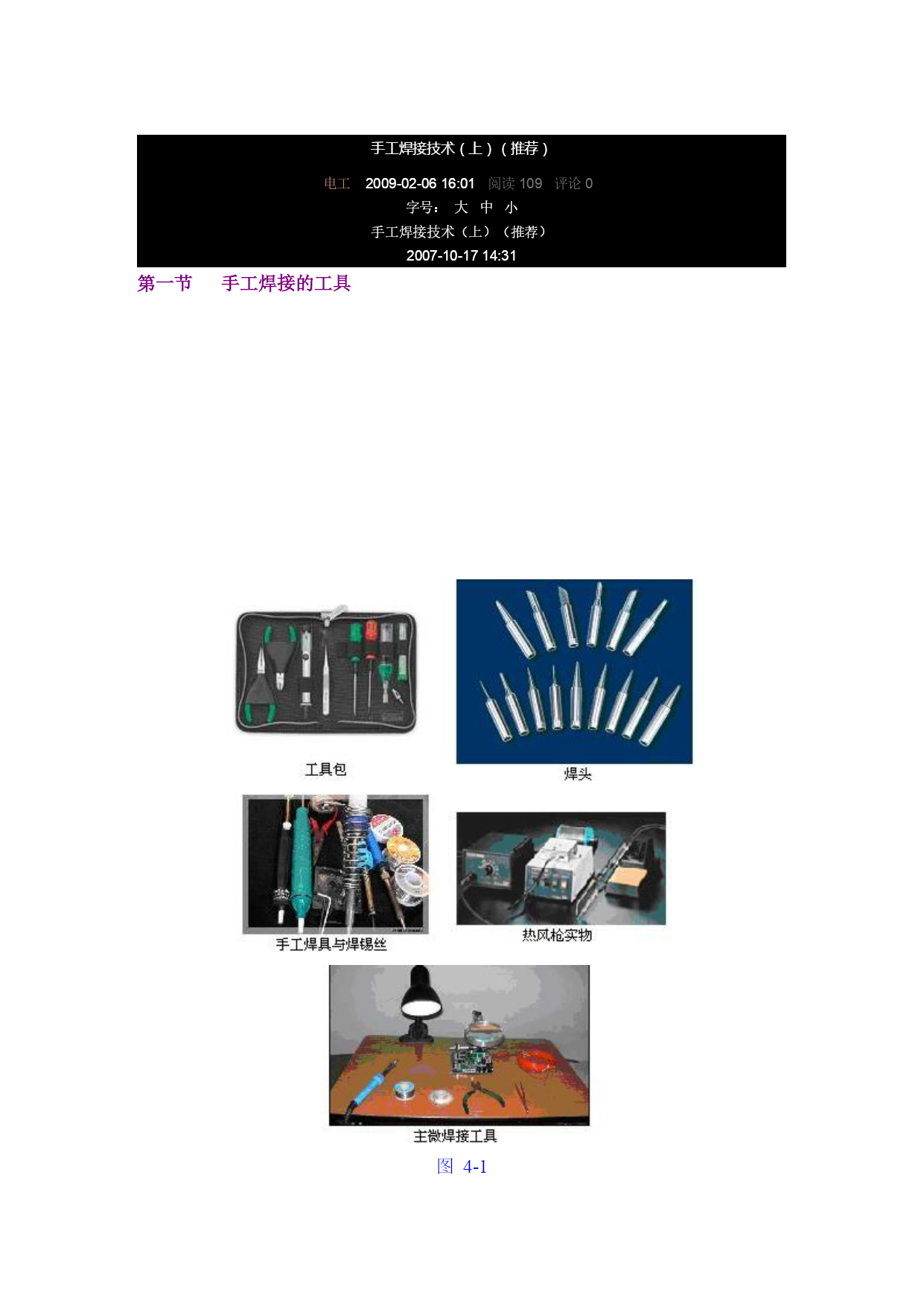

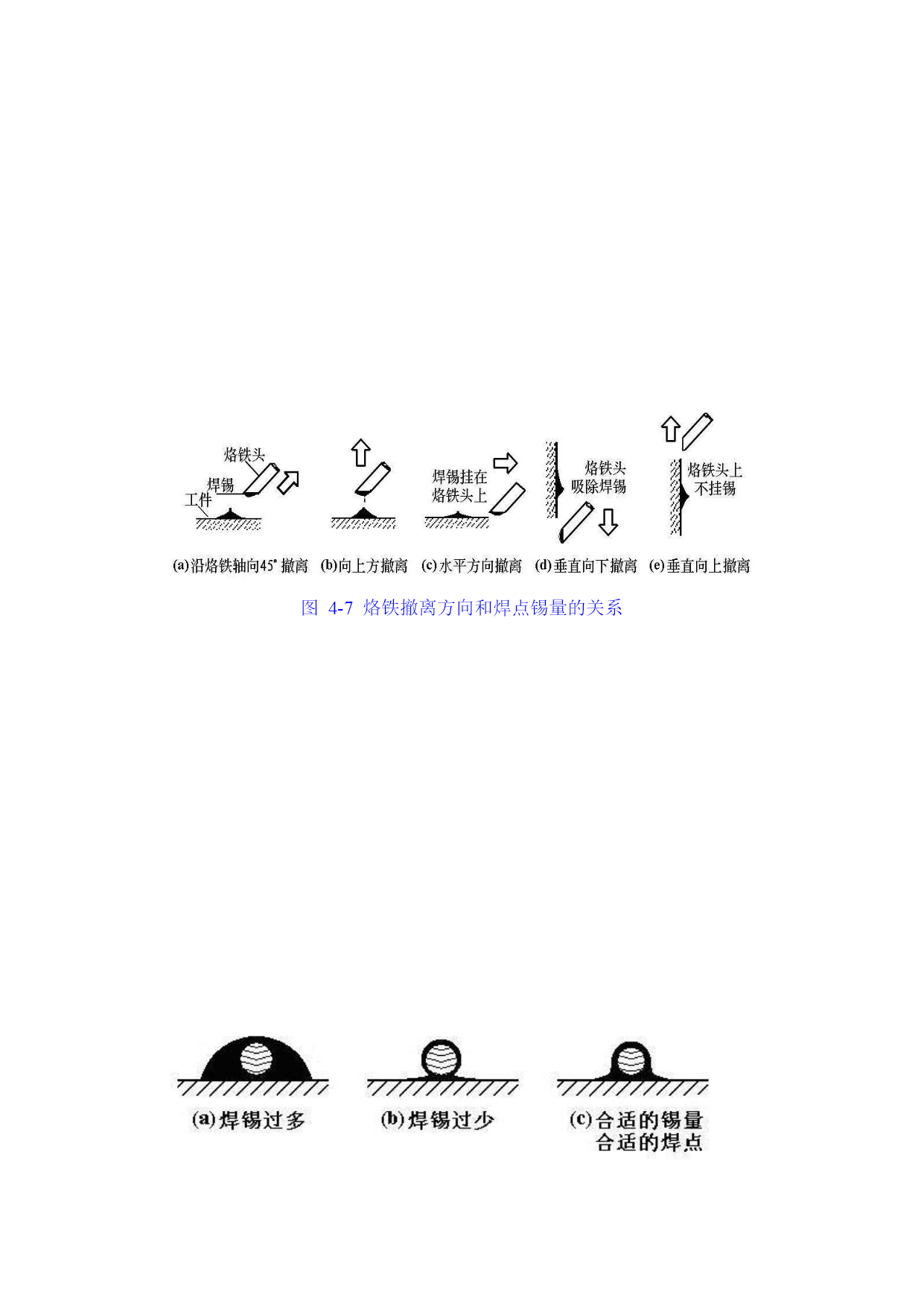

手工焊接技术（上）（推荐）HYPERLINK"http://blog.163.com/hljwhzhangkun/blog/static/44077487200916413557/"电工2009-02-0616:01阅读109评论0字号：HYPERLINK"http://blog.163.com/hljwhzhangkun/blog/static/44077487200916413557/"大大HYPERLINK"http://blog.163.com/hljwhzhangkun/blog/static/44077487200916413557/"中中HYPERLINK"http://blog.163.com/hljwhzhangkun/blog/static/44077487200916413557/"小小手工焊接技术（上）（推荐）2007-10-1714:31第一节手工焊接的工具任何电子产品，从几个零件构成的整流器到成千上万个零部件组成的计算机系统，都是由基本的电子元件器件和功能构成，按电路工作原理，用一定的工艺方法连接而成。虽然连接方法有多种（例如、绕接、压接、粘接等）但使用最广泛的方法是锡焊。1．手工焊接的工具（1）电烙铁（2）铬铁架图4-12．锡焊的条件为了提高焊接质量，必须注意掌握锡焊的条件。⑴被焊件必须具备可焊性。⑵被焊金属表面应保持清洁。⑶使用合适的助焊剂。⑷具有适当的焊接温度。⑸具有合适的焊接时间。第二节焊料与助焊剂1．焊接材料凡是用来熔合两种或两种以上的金属面，使之成为一个整体的金属或合金都叫焊料。这里所说的焊料只针对锡焊所用焊料。常用锡焊材料：⑴管状焊锡丝⑵抗氧化焊锡⑶含银的焊锡⑷焊膏图4-22．助焊剂的选用。第三节手工焊接的注意事项手工锡焊接技术是一项基本功，就是在大规模生产的情况下，维护和维修也必须使用手工焊接。因此，必须通过学习和实践操作练习才能熟练掌握。注意事项如下：图4-31.手握铬铁的姿势掌握正确的操作姿势，可以保证操作者的身心健康，减轻劳动伤害。为减少焊剂加热时挥发出的化学物质对人的危害，减少有害气体的吸入量，一般情况下，烙铁到鼻子的距离应该不少于20cm，通常以30cm为宜。电烙铁有三种握法，如图4-4所示。图4-4握电烙铁的手法示意图4-5焊锡丝的拿法反握法的动作稳定，长时间操作不易疲劳，适于大功率烙铁的操作；正握法适于中功率烙铁或带弯头电烙铁的操作；一般在操作台上焊接印制板等焊件时，多采用握笔法。2.焊锡丝一般有两种拿法，如图4-5所示。由于焊锡丝中含有一定比例的铅，而铅是对人体有害的一种重金属，因此操作时应该戴手套或在操作后洗手，避免食入铅尘。3.电烙铁使用以后，一定要稳妥地插放在烙铁架上，并注意导线等其他杂物不要碰到烙铁头，以免烫伤导线，造成漏电等事故。第四节手工焊接操作的基本步骤掌握好电烙铁的温度和焊接时间，选择恰当的烙铁头和焊点的接触位置，才可能得到良好的焊点。正确的手工焊接操作过程可以分成五个步骤，如图所示。1．基本操作步骤⑴步骤一：准备施焊（图(a)）左手拿焊丝，右手握烙铁，进入备焊状态。要求烙铁头保持干净，无焊渣等氧化物，并在表面镀有一层焊锡。⑵步骤二：加热焊件（图(b)）烙铁头靠在两焊件的连接处，加热整个焊件全体，时间大约为1～2秒钟。对于在印制板上焊接元器件来说，要注意使烙铁头同时接触两个被焊接物。例如，图(b)中的导线与接线柱、元器件引线与焊盘要同时均匀受热。⑶步骤三：送入焊丝（图(c)）焊件的焊接面被加热到一定温度时，焊锡丝从烙铁对面接触焊件。注意：不要把焊锡丝送到烙铁头上！⑷步骤四：移开焊丝（图(d)）当焊丝熔化一定量后，立即向左上45°方向移开焊丝。⑸步骤五：移开烙铁（图(e)）焊锡浸润焊盘和焊件的施焊部位以后，向右上45°方向移开烙铁，结束焊接。从第三步开始到第五步结束，时间大约也是1至2s。图4-6手工焊接步骤2．锡焊三步操作法手工焊接技术（中）（推荐）HYPERLINK"http://hljwhzhangkun.blog.163.com/blog/static/440774872009164218358/"电工2009-02-0616:02阅读66评论0字号：HYPERLINK"http://hljwhzhangkun.blog.163.com/blog/static/440774872009164218358/"大大HYPERLINK"http://hljwhzhangkun.blog.163.com/blog/static/440774872009164218358/"中中HYPERLIN
