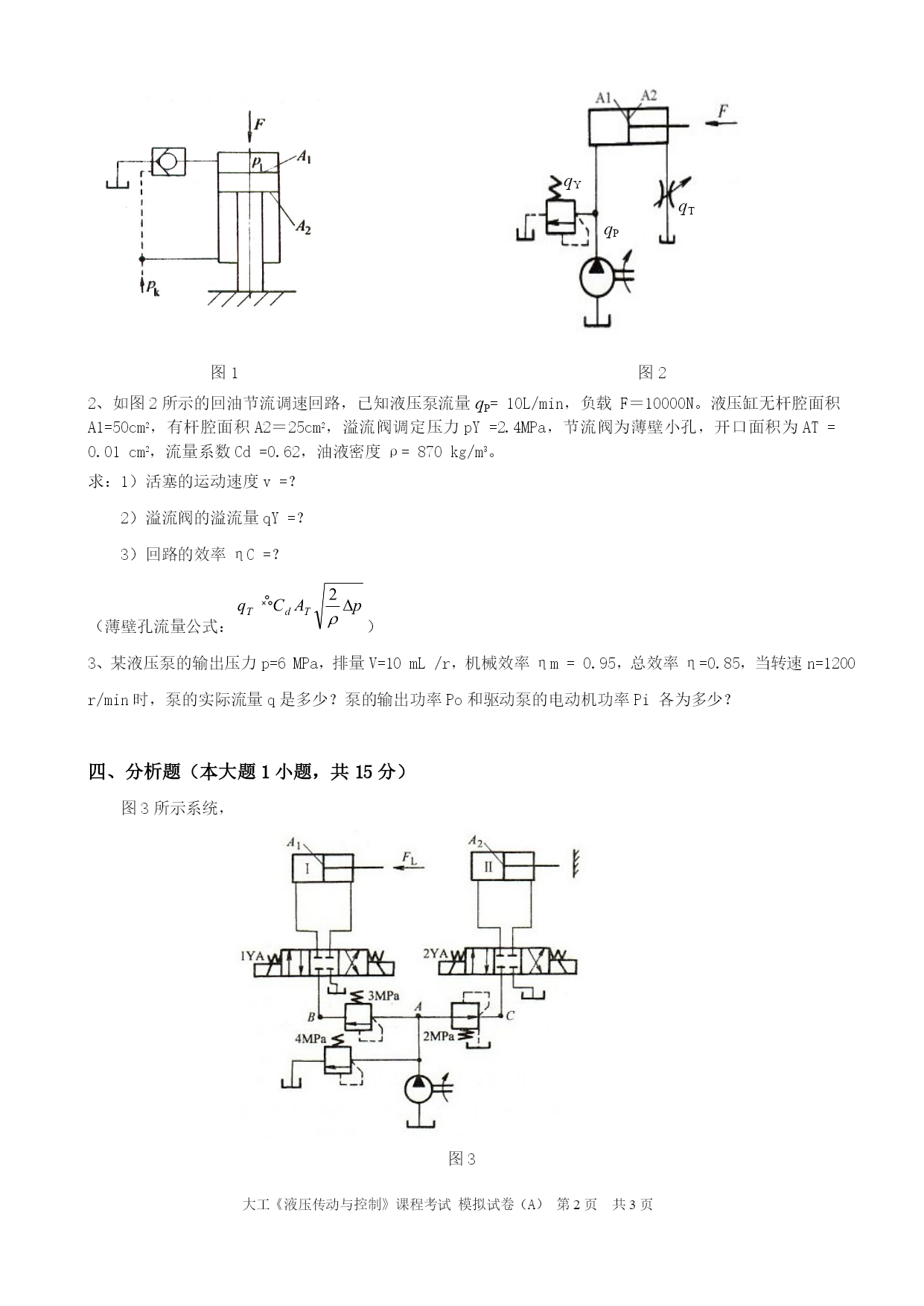

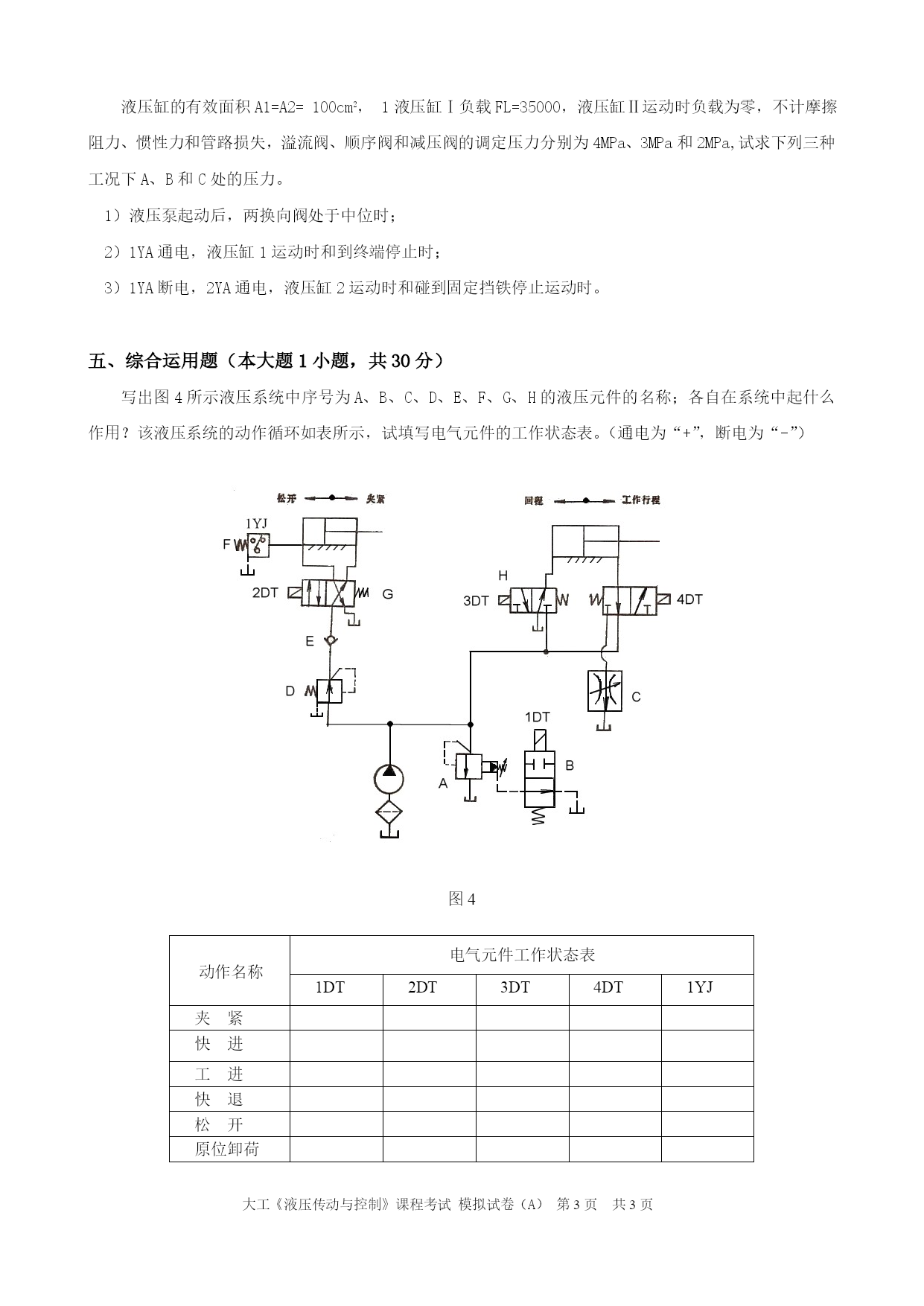

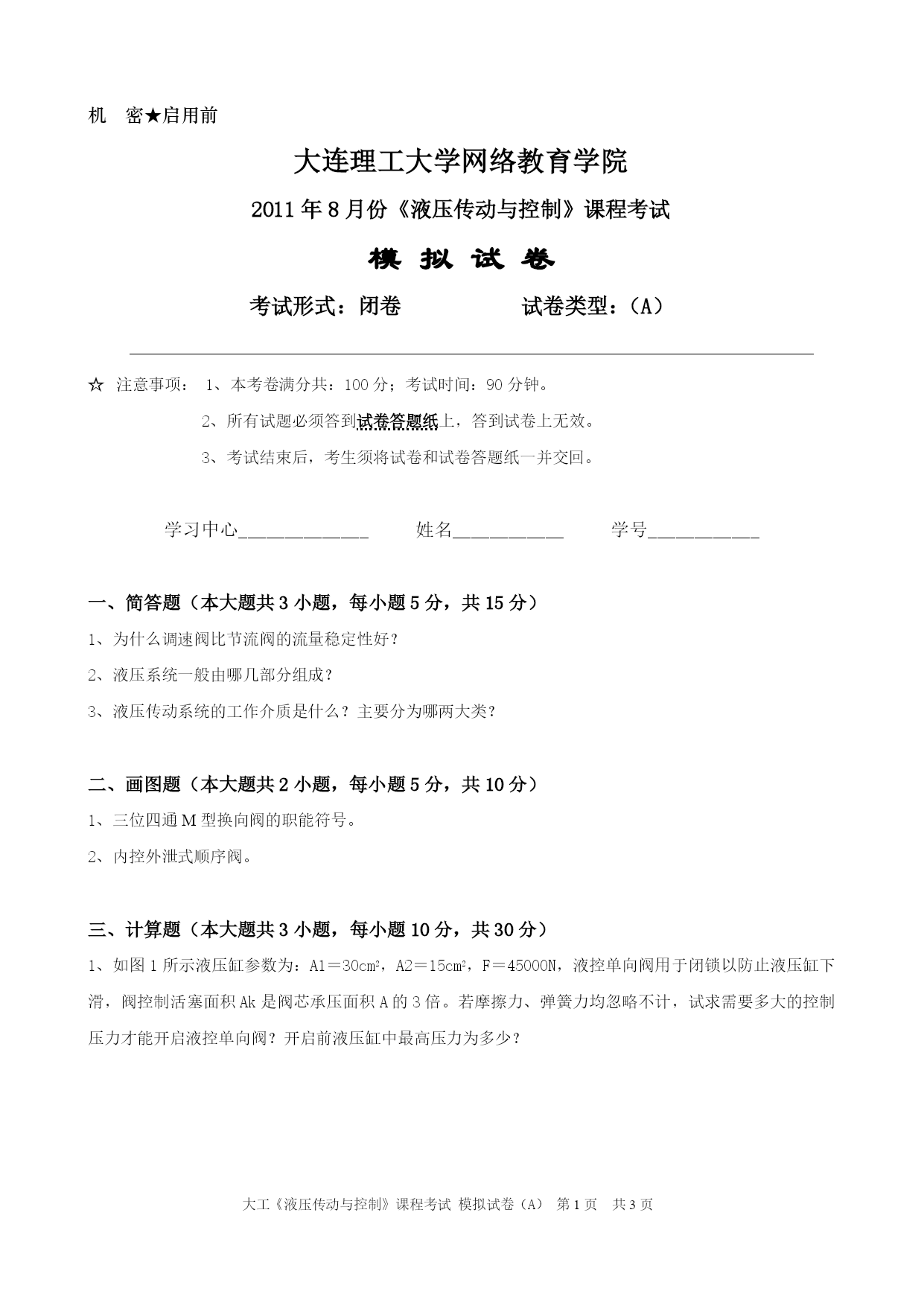

大工《液压传动与控制》课程考试模拟试卷（A）第页共NUMPAGES3页机密★启用前大连理工大学网络教育学院2011年8月份《液压传动与控制》课程考试模拟试卷考试形式：闭卷试卷类型：（A）注意事项：1、本考卷满分共：100分；考试时间：90分钟。2、所有试题必须答到试卷答题纸上，答到试卷上无效。3、考试结束后，考生须将试卷和试卷答题纸一并交回。学习中心______________姓名____________学号____________一、简答题（本大题共3小题，每小题5分，共15分）1、为什么调速阀比节流阀的流量稳定性好？2、液压系统一般由哪几部分组成？3、液压传动系统的工作介质是什么？主要分为哪两大类？二、画图题（本大题共2小题，每小题5分，共10分）1、三位四通M型换向阀的职能符号。2、内控外泄式顺序阀。三、计算题（本大题共3小题，每小题10分，共30分）1、如图1所示液压缸参数为：A1＝30cm2，A2＝15cm2，F＝45000N，液控单向阀用于闭锁以防止液压缸下滑，阀控制活塞面积Ak是阀芯承压面积A的3倍。若摩擦力、弹簧力均忽略不计，试求需要多大的控制压力才能开启液控单向阀？开启前液压缸中最高压力为多少？qYqTqP图1图22、如图2所示的回油节流调速回路，已知液压泵流量qP=10L/min，负载F＝10000N。液压缸无杆腔面积A1=50cm2，有杆腔面积A2＝25cm2，溢流阀调定压力pY=2.4MPa，节流阀为薄壁小孔，开口面积为AT=0.01cm2，流量系数Cd=0.62，油液密度ρ=870kg/m3。求：1）活塞的运动速度v=？2）溢流阀的溢流量qY=？3）回路的效率ηC=？（薄壁孔流量公式：）3、某液压泵的输出压力p=6MPa，排量V=10mL/r，机械效率ηm=0.95，总效率η=0.85，当转速n=1200r/min时，泵的实际流量q是多少？泵的输出功率Po和驱动泵的电动机功率Pi各为多少？四、分析题（本大题1小题，共15分）图3所示系统，图3液压缸的有效面积A1=A2=100cm2，1液压缸Ⅰ负载FL=35000，液压缸Ⅱ运动时负载为零，不计摩擦阻力、惯性力和管路损失，溢流阀、顺序阀和减压阀的调定压力分别为4MPa、3MPa和2MPa,试求下列三种工况下A、B和C处的压力。1）液压泵起动后，两换向阀处于中位时；2）1YA通电，液压缸1运动时和到终端停止时；3）1YA断电，2YA通电，液压缸2运动时和碰到固定挡铁停止运动时。五、综合运用题（本大题1小题，共30分）写出图4所示液压系统中序号为A、B、C、D、E、F、G、H的液压元件的名称；各自在系统中起什么作用？该液压系统的动作循环如表所示，试填写电气元件的工作状态表。（通电为“+”，断电为“-”）图4动作名称电气元件工作状态表1DT2DT3DT4DT1YJ夹紧快进工进快退松开原位卸荷
