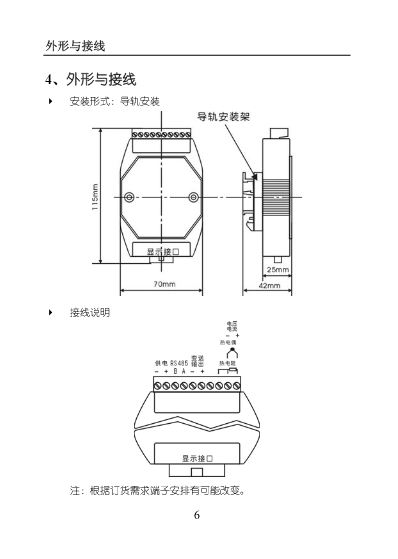

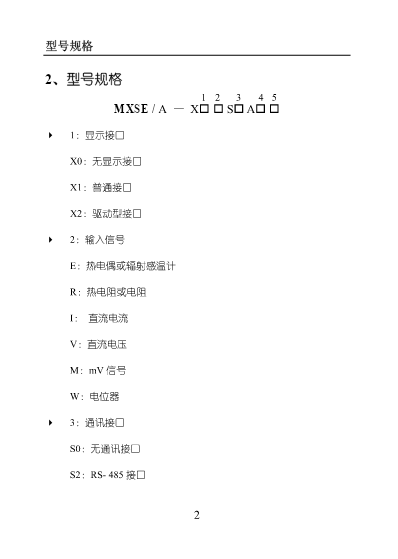

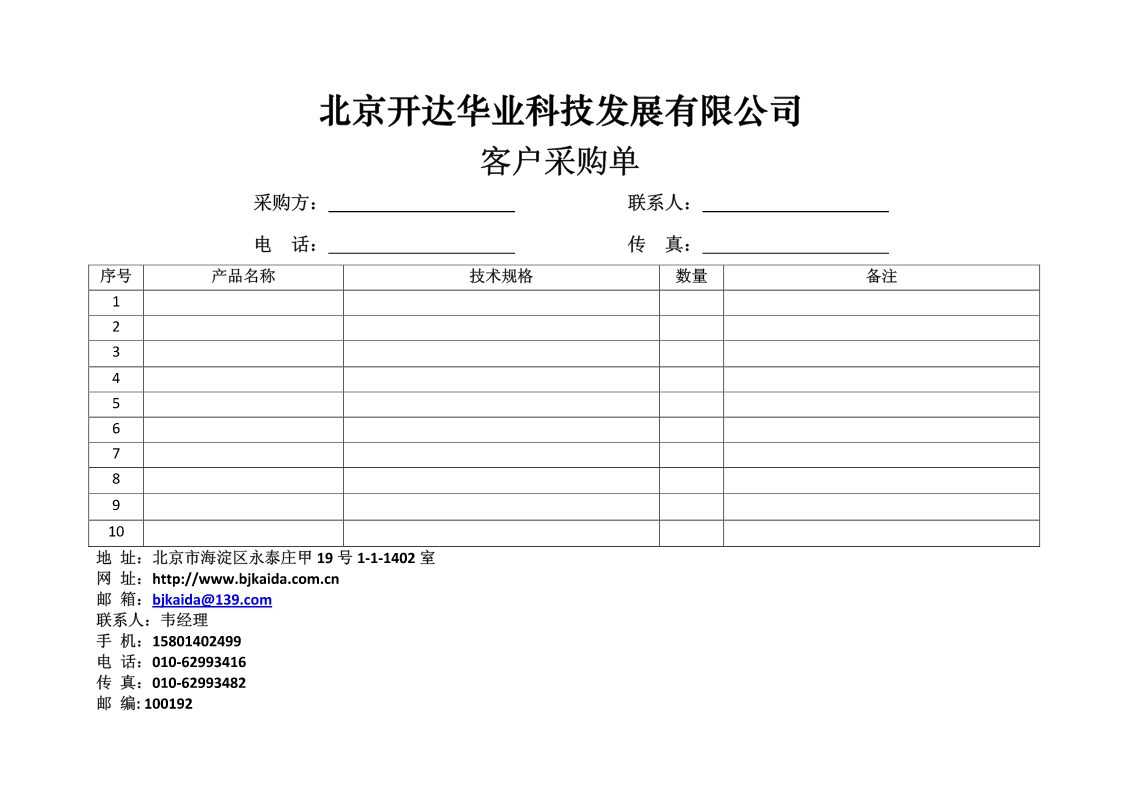

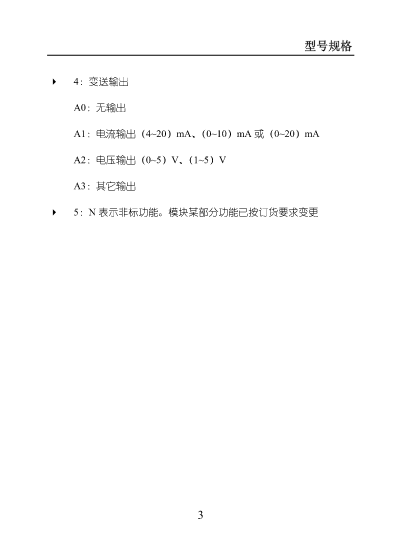

目录1、概述……………………………………………….12、型号规格………………………………………….23、技术规格………………………………………….44、外形与接线……………………………………….65、参数一览表.………………………………………76、操作…………….………………………………...116.1参数设置说明……………………………………………….116.2密码设置方法……………………………………………….116.3参数的设置方法…………………………………………….117、功能及相应参数说明………………….………...137.1测量及显示………………………………………………….137.215段折线运算功能…………………………………………167.3变送输出…………………………………………………….177.4通讯接口…………………………………………………….188、调校………………………………………………209、输入信号故障处理..…………………….……….21北京开达华业科技发展有限公司客户采购单采购方：联系人：电话：传真：序号产品名称技术规格数量备注12345678910地址：北京市海淀区永泰庄甲19号1‐1‐1402室网址：http://www.bjkaida.com.cn邮箱：bjkaida@139.com联系人：韦经理手机：15801402499电话：010‐62993416传真：010‐62993482邮编:100192概述1、概述MXSE系列智能模块与各类模拟量输出的传感器、变送器配合，完成温度、压力、流量、液位、成分以及力和位移等物理量的测量、变换、显示、传送。误差小于0.05%F.S，并具备调校、数字滤波功能，可帮助减小传感器、变送器的误差，有效提高系统的测量、控制精度适用于电压、电流、热电阻、热电偶、mV、电位器等信号类型变送输出可将测量、变换后的显示值以标准电流、电压形式输出供其它设备使用全透明、高速、高效的网络化通讯接口，实现计算机与模块间完全的数据传送和控制。独有的控制权转移功能使计算机可以直接控制模块的变送输出。读取一次测量数据的时间小于10ms提供测试软件，组态软件和应用软件技术支持对于非线性信号，并且在订货时不能确定其数据，需要在标定时进行修正的情况，可利用模块的15段折线功能1型号规格2、型号规格12345MXSE/A—X††S†A††1：显示接口X0：无显示接口X1：普通接口X2：驱动型接口2：输入信号E：热电偶或辐射感温计R：热电阻或电阻I：直流电流V：直流电压M：mV信号W：电位器3：通讯接口S0：无通讯接口S2：RS-485接口2型号规格4：变送输出A0：无输出A1：电流输出（4~20）mA、（0~10）mA或（0~20）mAA2：电压输出（0~5）V、（1~5）VA3：其它输出5：N表示非标功能。模块某部分功能已按订货要求变更3技术规格3、技术规格电源：9~30VDC工作环境：0℃~50℃，湿度低于90%R.H宽温范围的模块需在订货时注明显示范围：-19999~45000，小数点位置可设定显示分辨力：1/45000输入信号类型：电压、电流、热电阻、热电偶、mV、电位器6种，其中电压：1V~5VDC，0V~5VDC可通过设定选择电流：4mA~20mA，0mA~10mA，0mA~20mA可通过设定选择热电阻：Pt100，Cu100，Cu50，BA1，BA2，G53可通过设定选择，测温范围不超过-200℃~400℃热电偶：K，S，R，B，N，E，J，T可通过设定选择其它输入信号或分度号需在订货时注明基本误差：小于±0.05%F.S测量分辨力：1/60000，16位A/D转换器测量控制周期：0.2秒4技术规格变送输出y4mA~20mA，0mA~10mA，0mA~20mA直流电流输出，通过设定选择。负载能力大于250Ωy1V~5V，0V~5V直流电压输出，需订货时注明y输出分辨力：1/4000，误差小于±0.2%F.S通讯接口yRS-485标准y模块地址0~99可设定y通讯速率2400、4800、9600、19200通过设定选择，低于2400的速率需在订货时注明y模块收到计算机命令到发出相应数据的回答延迟：以“#”为定界符的命令，回答延迟小于500μs；
