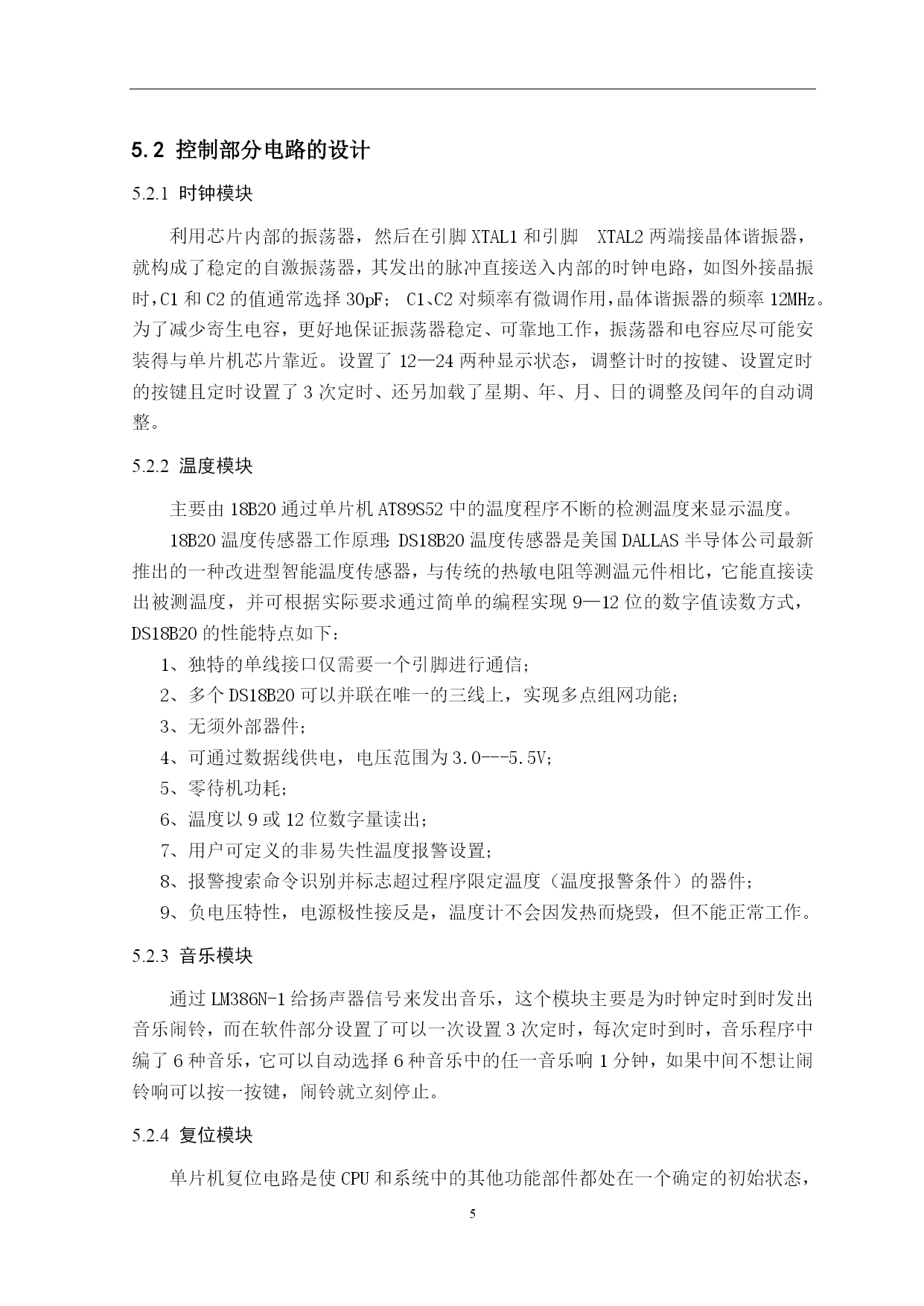

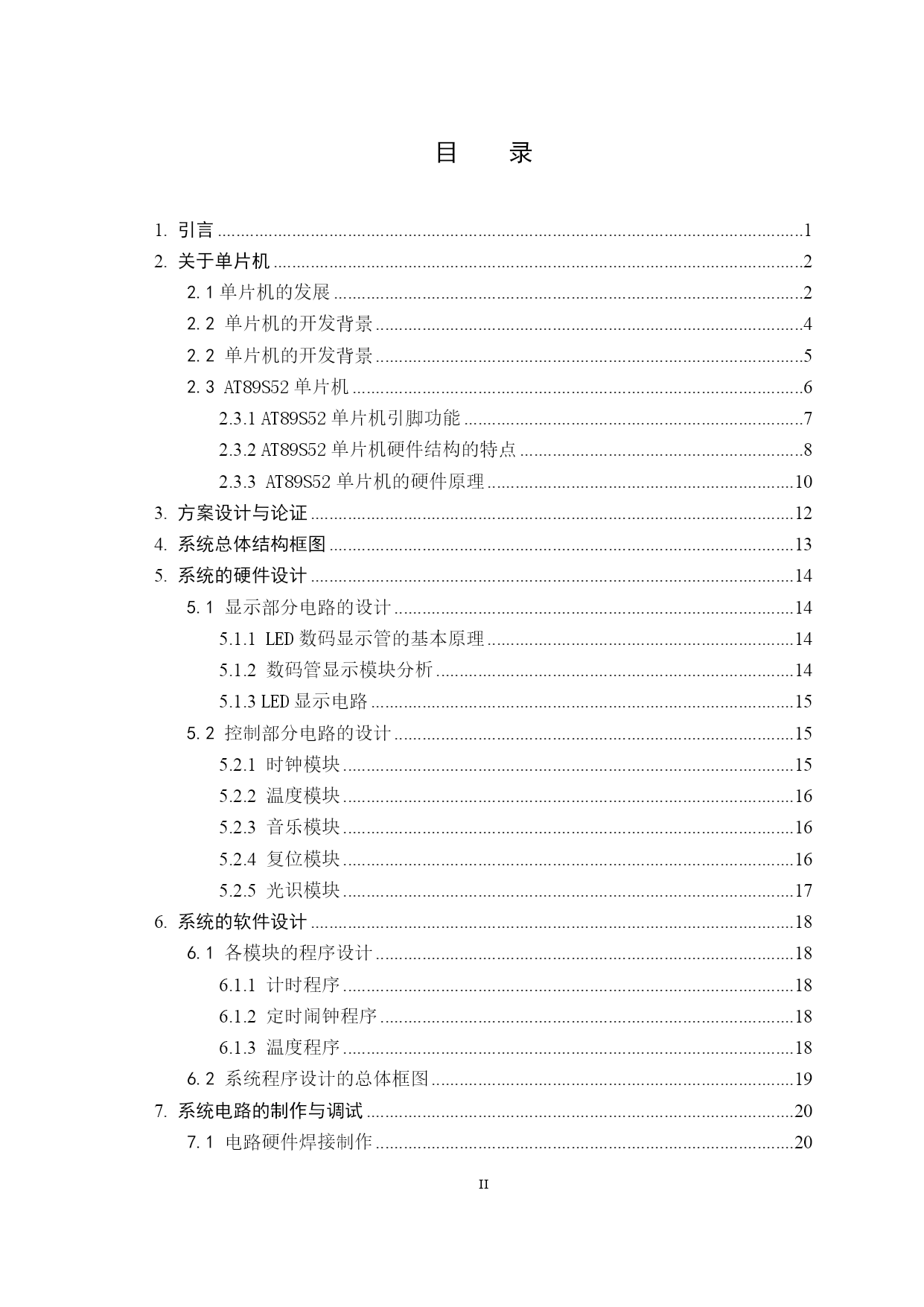

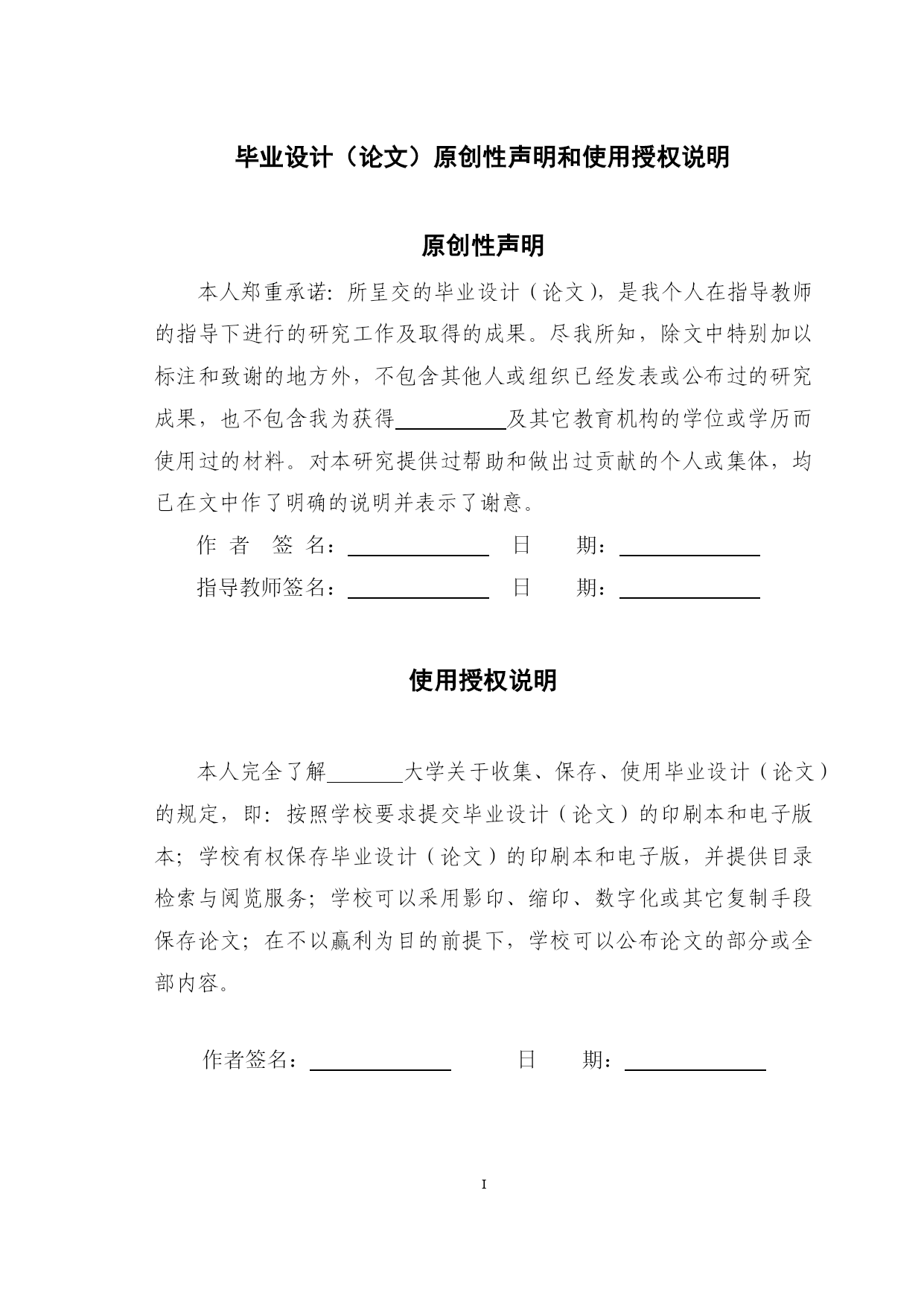

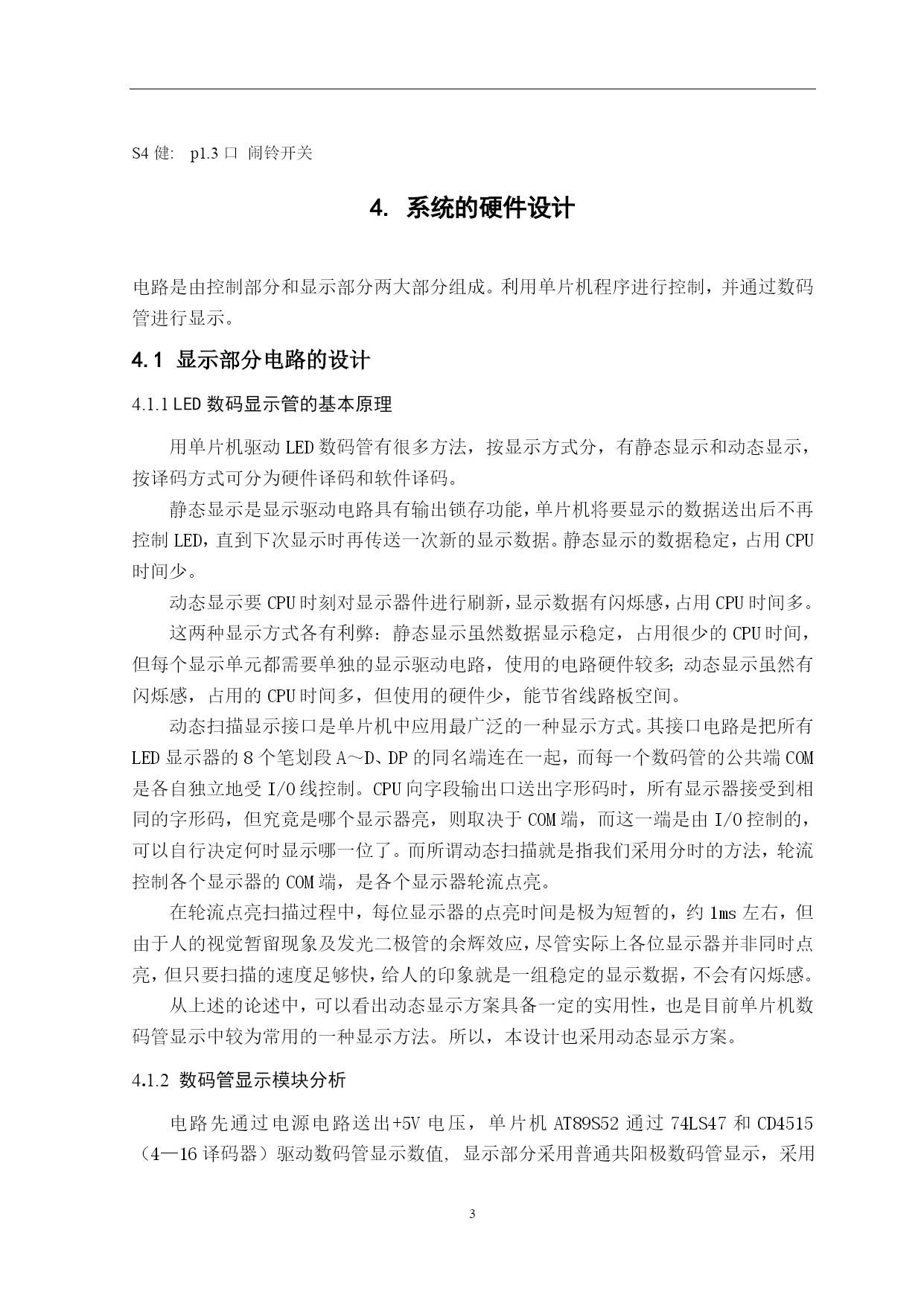

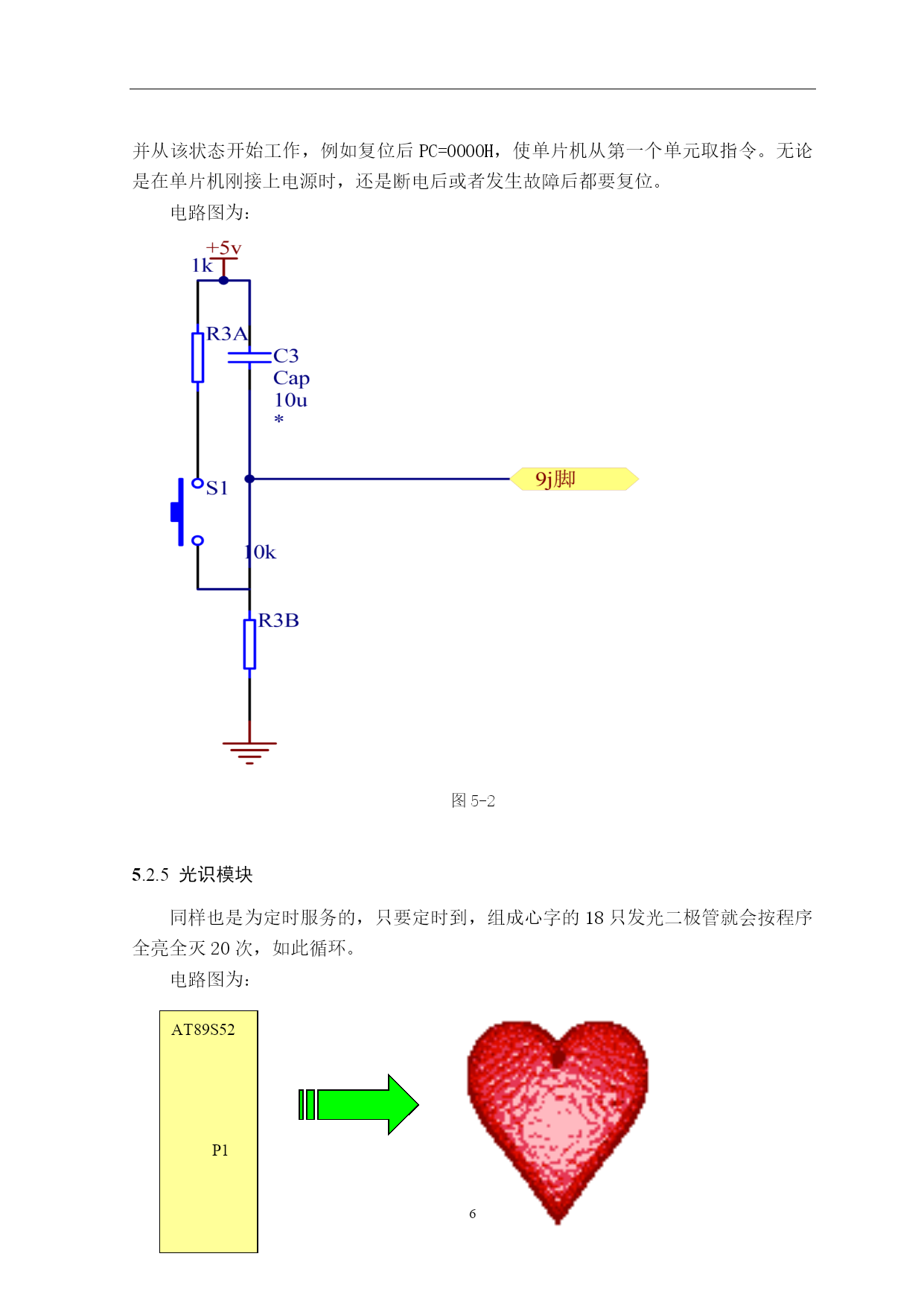

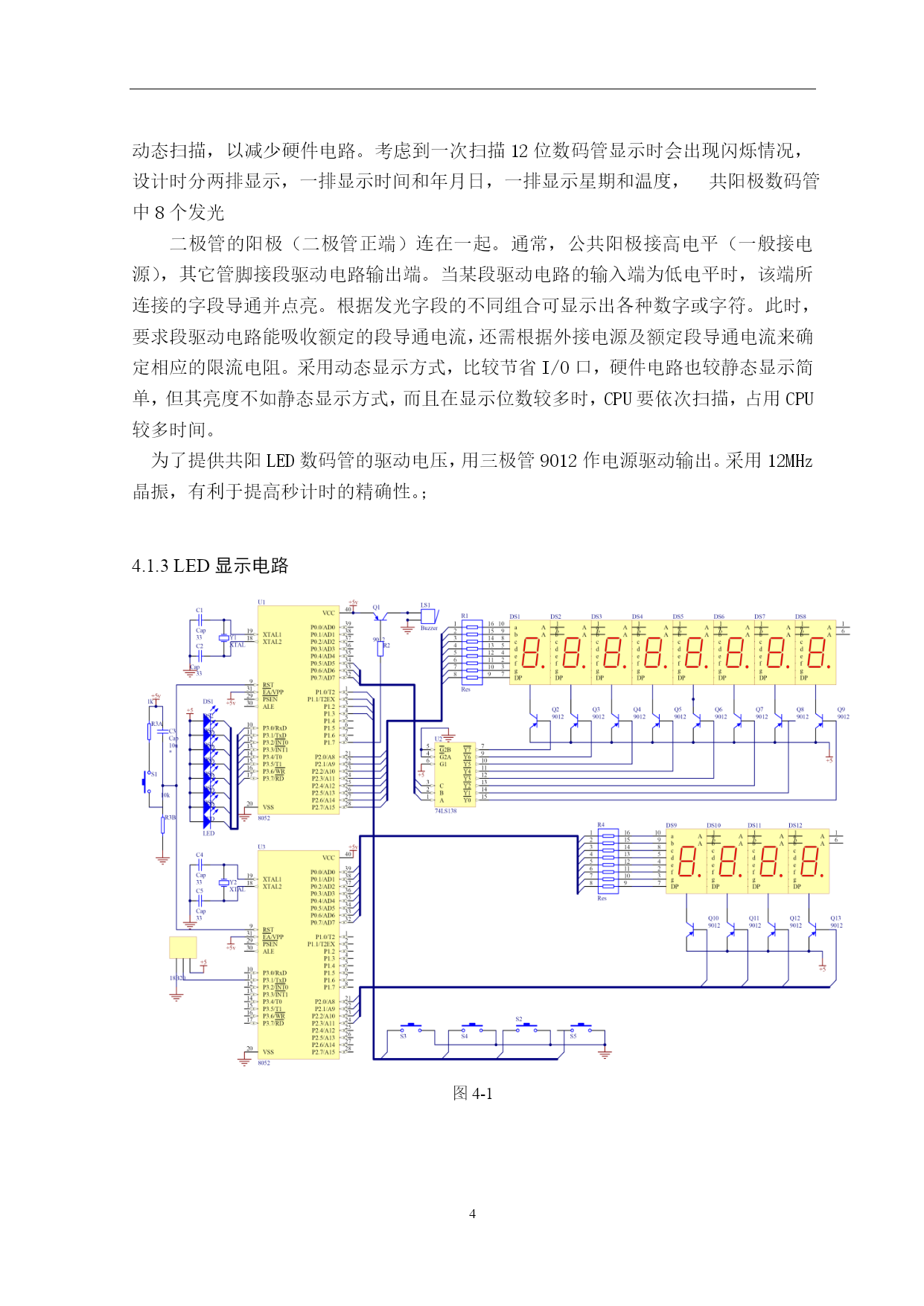

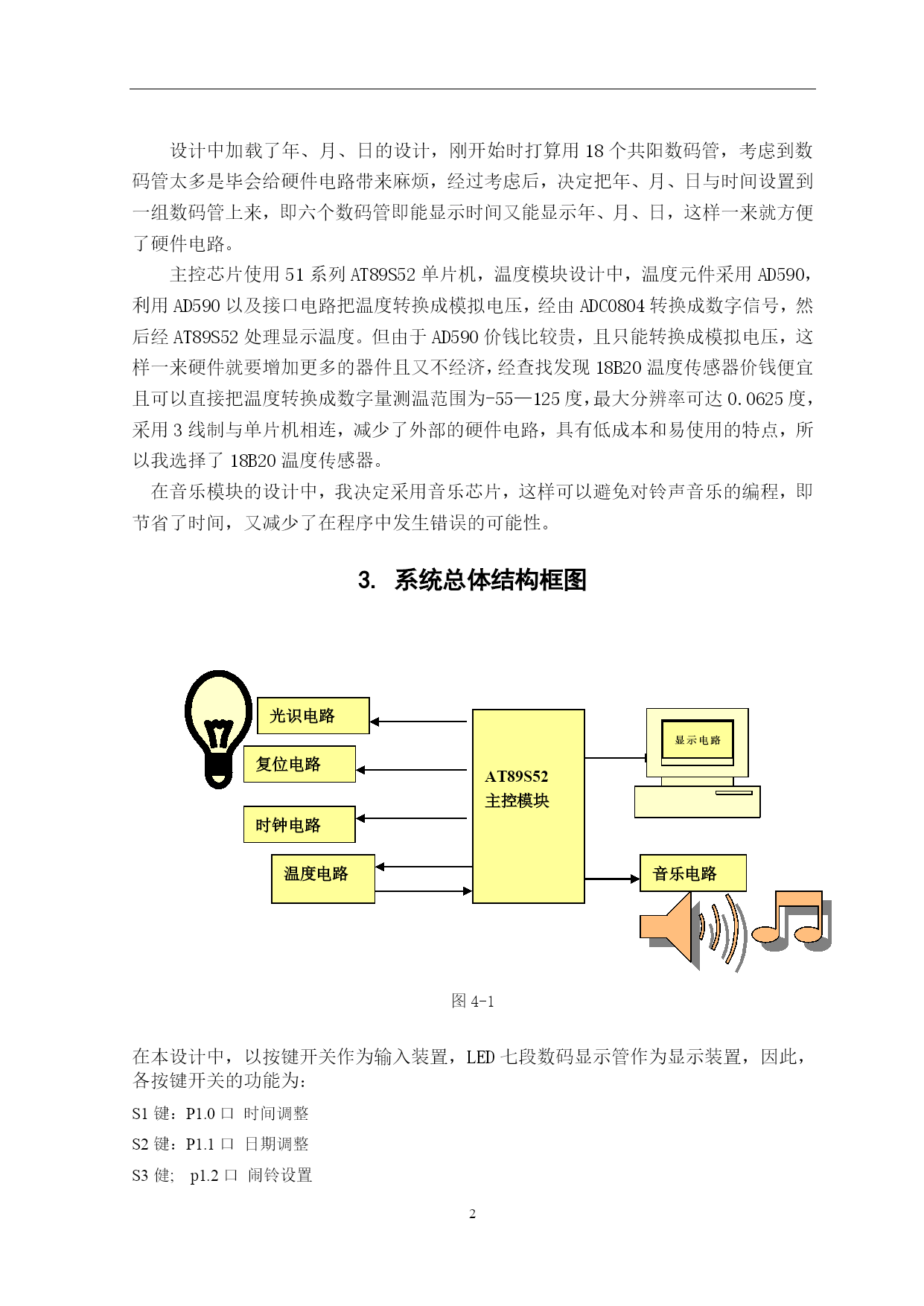

基于单片机的数字钟设计Thedesignofdigitalclockbasedonsignal-chipcomputer摘要基于单片机的定时和控制装置在许多行业有着广泛的应用，而数字钟是其中最基本的，也是最具有代表性的一个例子。在基于单片机系统的数字钟电路中，除了基本的单片机系统和外围电路外，还需要外部的控制和显示装置。本电路主要以单片机AT89S52为核心而设计的，通过单片机对信息的分析与处理，控制外围设备。系统由复位模块、时钟模块、温度模块、音乐模块、光识模块及显示模块共六个模块组成，后来在时钟模块的基础上又加载了日历、星期的模块。本设计以单片机AT89S52为切入点，通过使用AT89S52的内部的可编程定时器/计数器，结合对外接晶振的调节来确定一个合适的振荡周期，从而确定出内部的机器周期。再通过对内部中断程序的设置来设计出时钟程序，即设计出了电子时钟的核心。然后在核心电路的基础上设计出了相应的扩展电路，使本设计更加实用。关键词：单片机；数码显示；温度传感器PAGEIII毕业设计（论文）原创性声明和使用授权说明原创性声明本人郑重承诺：所呈交的毕业设计（论文），是我个人在指导教师的指导下进行的研究工作及取得的成果。尽我所知，除文中特别加以标注和致谢的地方外，不包含其他人或组织已经发表或公布过的研究成果，也不包含我为获得及其它教育机构的学位或学历而使用过的材料。对本研究提供过帮助和做出过贡献的个人或集体，均已在文中作了明确的说明并表示了谢意。作者签名：日期：指导教师签名：日期：使用授权说明本人完全了解大学关于收集、保存、使用毕业设计（论文）的规定，即：按照学校要求提交毕业设计（论文）的印刷本和电子版本；学校有权保存毕业设计（论文）的印刷本和电子版，并提供目录检索与阅览服务；学校可以采用影印、缩印、数字化或其它复制手段保存论文；在不以赢利为目的前提下，学校可以公布论文的部分或全部内容。作者签名：日期：目录TOC\o"1-4"\u1.引言PAGEREF_Toc168814959\h12.关于单片机PAGEREF_Toc168814960\h22.1单片机的发展PAGEREF_Toc168814961\h22.2单片机的开发背景PAGEREF_Toc168814962\h42.2单片机的开发背景PAGEREF_Toc168814963\h52.3AT89S52单片机PAGEREF_Toc168814964\h62.3.1AT89S52单片机引脚功能PAGEREF_Toc168814965\h72.3.2AT89S52单片机硬件结构的特点PAGEREF_Toc168814966\h82.3.3AT89S52单片机的硬件原理PAGEREF_Toc168814967\h103.方案设计与论证PAGEREF_Toc168814968\h124.系统总体结构框图PAGEREF_Toc168814969\h135.系统的硬件设计PAGEREF_Toc168814970\h145.1显示部分电路的设计PAGEREF_Toc168814971\h145.1.1LED数码显示管的基本原理PAGEREF_Toc168814972\h145.1.2数码管显示模块分析PAGEREF_Toc168814973\h145.1.3LED显示电路PAGEREF_Toc168814974\h155.2控制部分电路的设计PAGEREF_Toc168814975\h155.2.1时钟模块PAGEREF_Toc168814976\h155.2.2温度模块PAGEREF_Toc168814977\h165.2.3音乐模块PAGEREF_Toc168814978\h165.2.4复位模块PAGEREF_Toc168814979\h165.2.5光识模块PAGEREF_Toc168814980\h176.系统的软件设计PAGEREF_Toc168814981\h186.1各模块的程序设计PAGEREF_Toc168814982\h186.1.1计时程序PAGEREF_Toc168814983\h186.1.2定时闹钟程序PAGEREF_Toc168814984\h186.1.3温度程序PAGEREF_Toc168814985\h186.2系统程序设计的总体框图PAGEREF_Toc168
