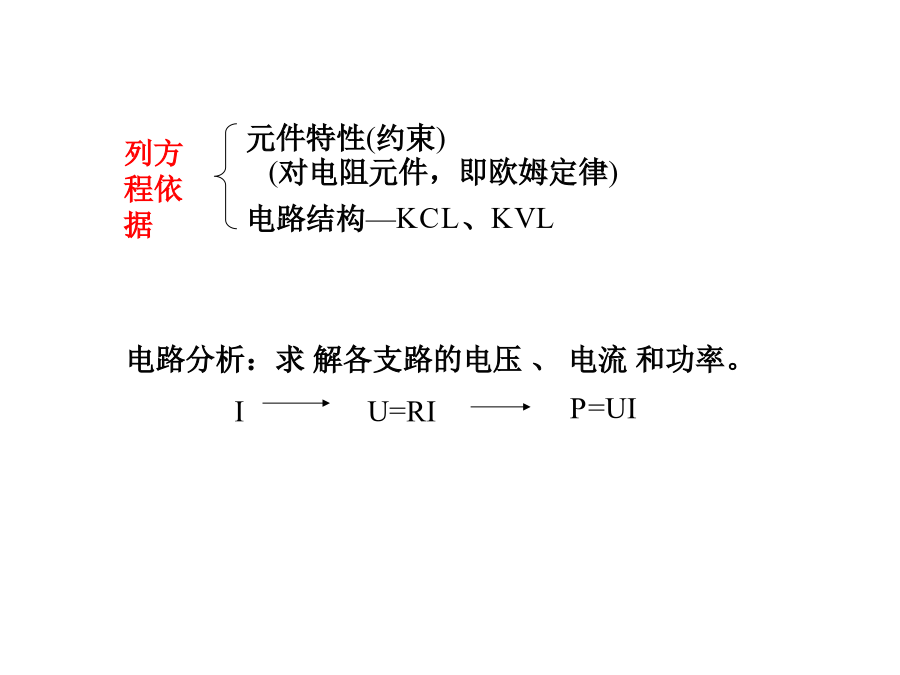

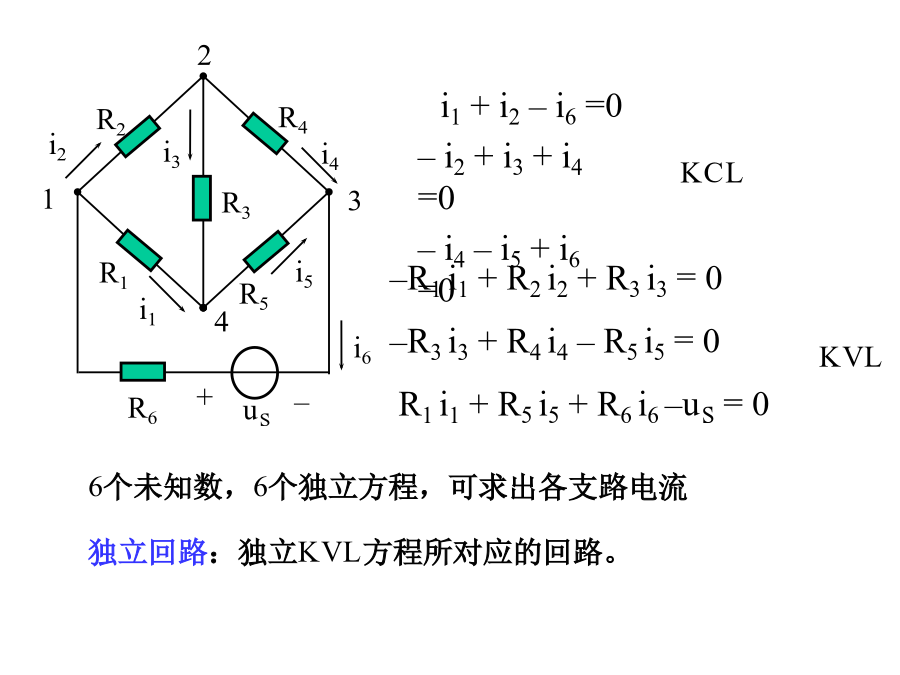

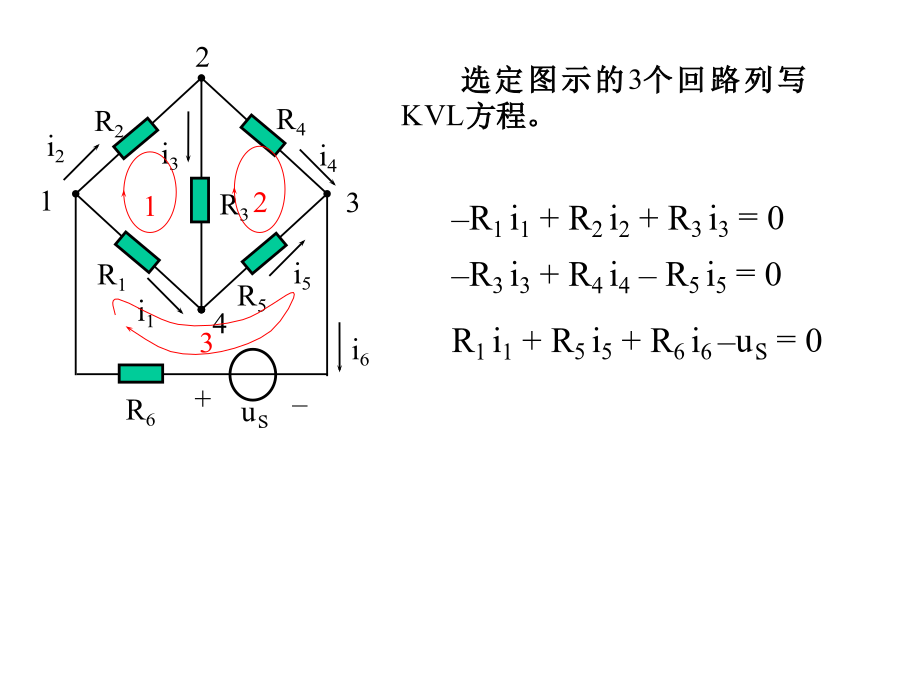

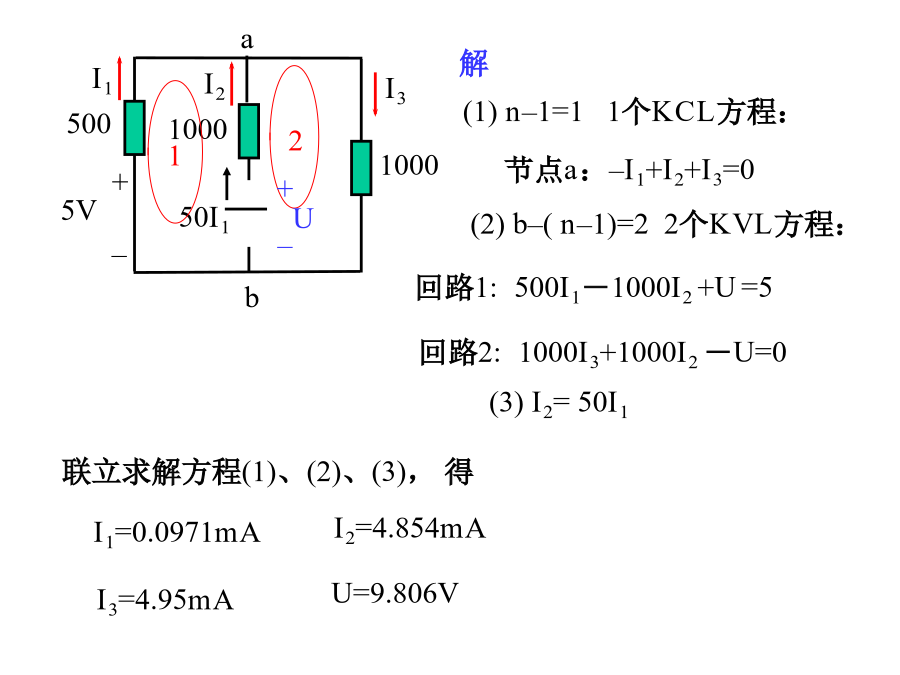

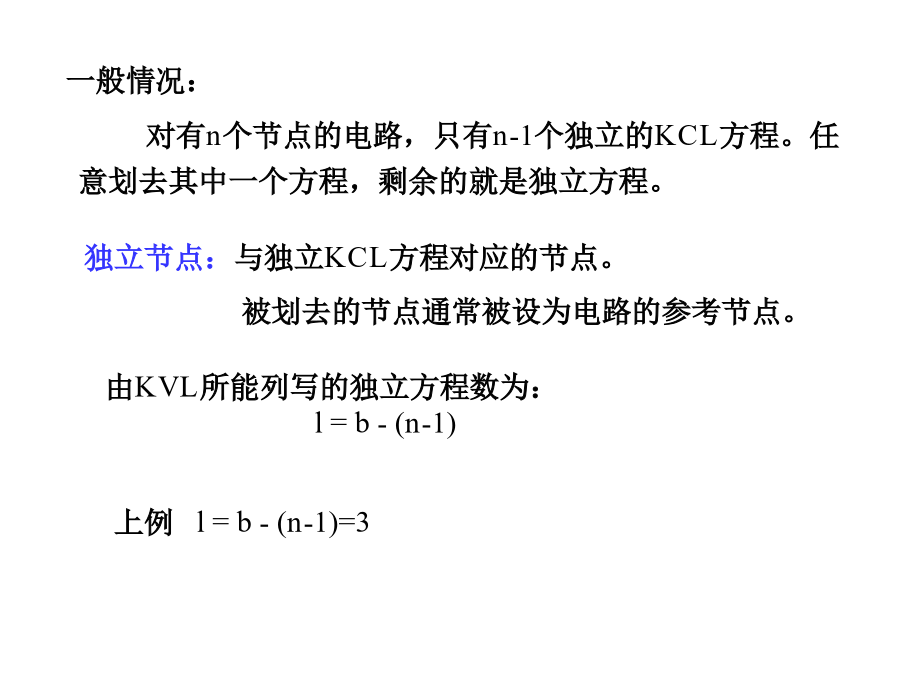

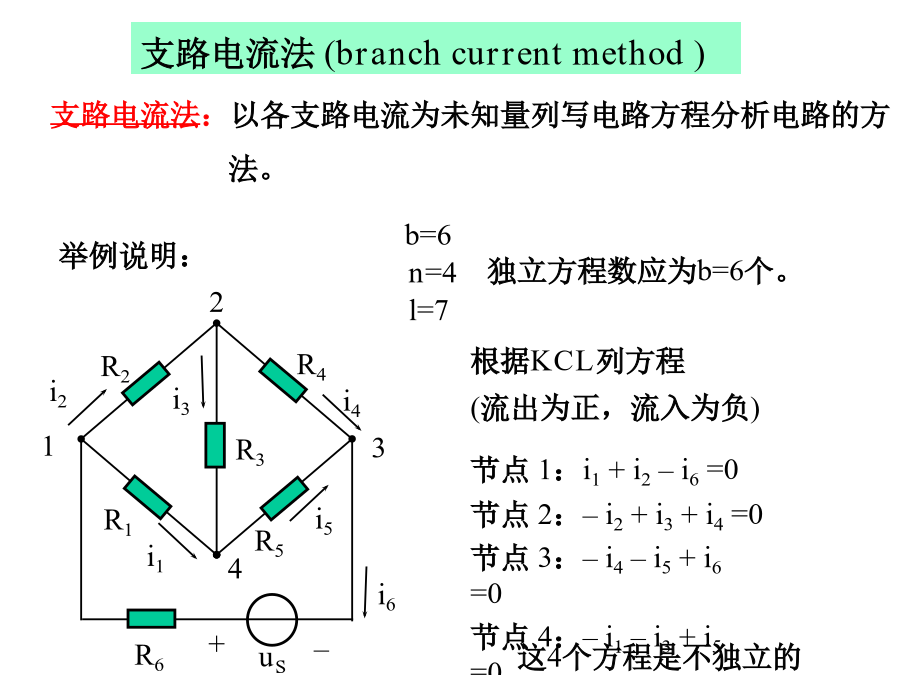

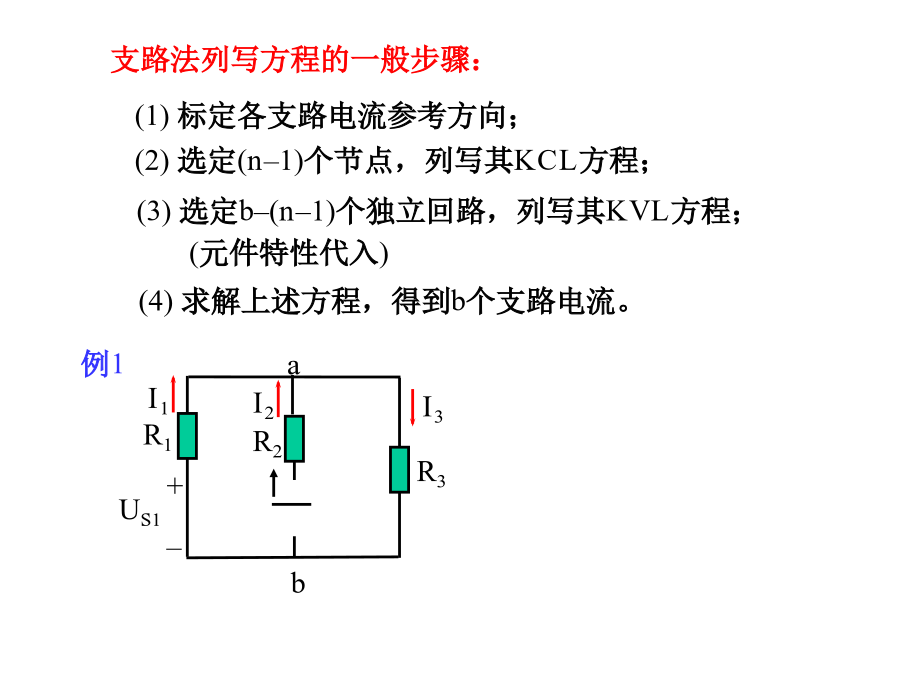

电阻电路的一般分析方法元件特性(约束)(对电阻元件,即欧姆定律)举例说明:独立节点:与独立KCL方程对应的节点。被划去的节点通常被设为电路的参考节点。R1i1+i2–i6=0–i2+i3+i4=0–i4–i5+i6=0(2)每增选一个回路使这个回路至少具有一条新支路。非平面电路:在平面上无论将电路怎样画,总有支路相互交叉。(1)标定各支路电流参考方向;节点a:–I1+I2+I3=01回路电流法(loopcurrentmethod)i1R11il1+R12il2=uSl1特例:不含受控源的线性网络Rjk=Rkj,系数矩阵为对称阵。回路法列方程的一般步骤:
