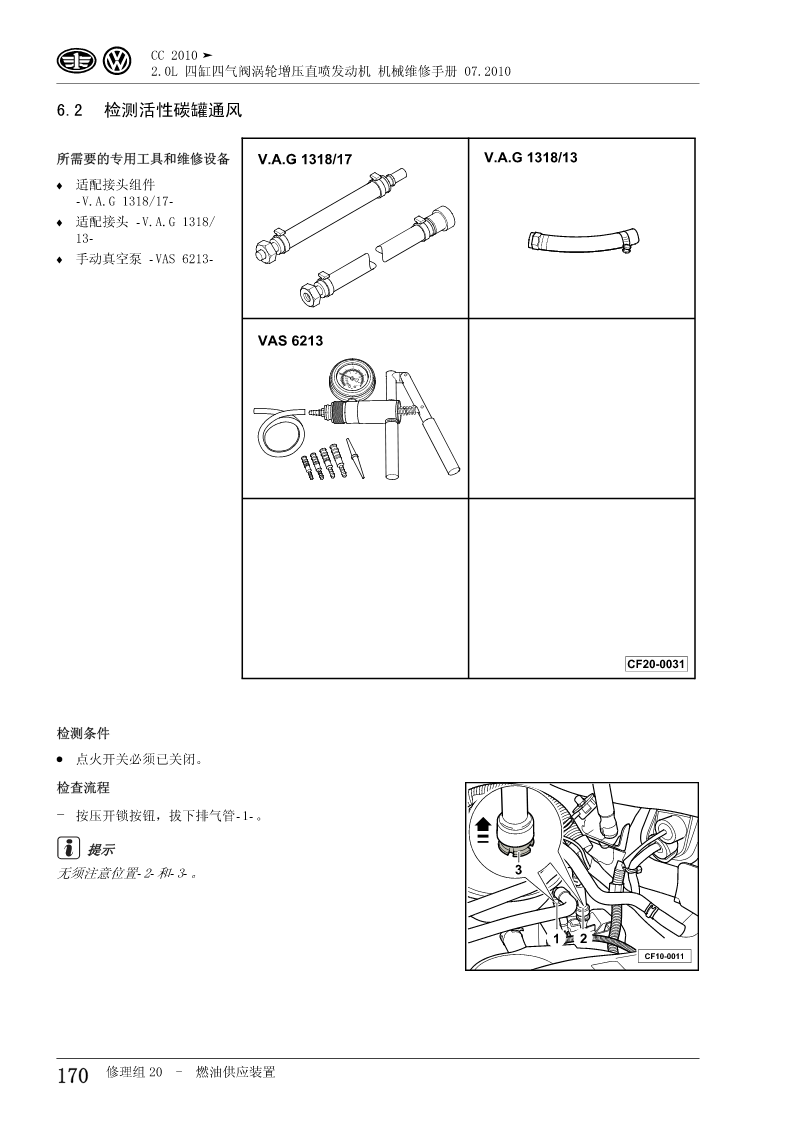

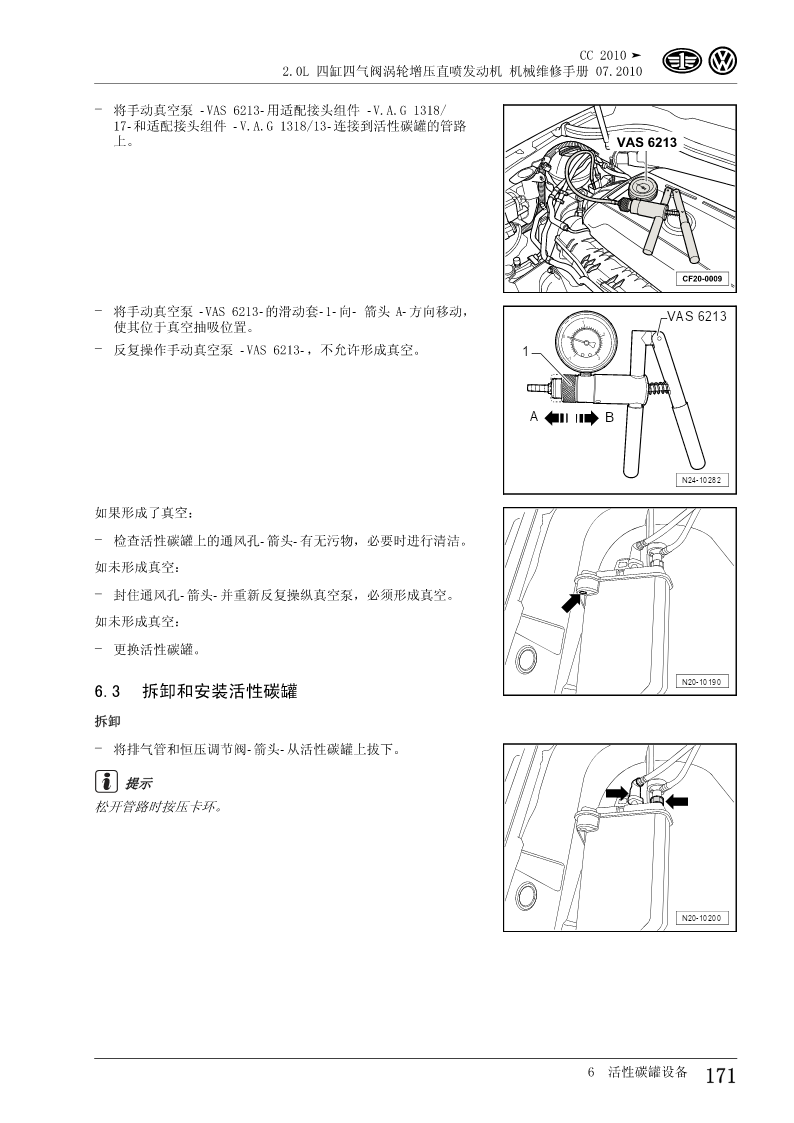

CC20102.0L四缸四气阀涡轮增压直喷发动机机械维修手册07.20106.2检测活性碳罐通风所需要的专用工具和维修设备适配接头组件-V.A.G1318/17-适配接头-V.A.G1318/13-手动真空泵-VAS6213-检测条件点火开关必须已关闭。检查流程-按压开锁按钮，拔下排气管-1-。提示无须注意位置-2-和-3-。170修理组20-燃油供应装置CC20102.0L四缸四气阀涡轮增压直喷发动机机械维修手册07.2010-将手动真空泵-VAS6213-用适配接头组件-V.A.G1318/17-和适配接头组件-V.A.G1318/13-连接到活性碳罐的管路上。-将手动真空泵-VAS6213-的滑动套-1-向-箭头A-方向移动，VAS6213使其位于真空抽吸位置。120-反复操作手动真空泵-VAS6213-，不允许形成真空。1-13ABN24-10282如果形成了真空：-检查活性碳罐上的通风孔-箭头-有无污物，必要时进行清洁。如未形成真空：-封住通风孔-箭头-并重新反复操纵真空泵，必须形成真空。如未形成真空：-更换活性碳罐。6.3拆卸和安装活性碳罐N20-10190拆卸-将排气管和恒压调节阀-箭头-从活性碳罐上拔下。提示松开管路时按压卡环。N20-102006活性碳罐设备171CC20102.0L四缸四气阀涡轮增压直喷发动机机械维修手册07.2010-旋出固定螺母-1-。-将活性碳罐的下部沿-箭头A-方向操作并同时向下拉，使其从固定卡-箭头B-上脱开。安装安装大体以倒序进行。172修理组20-燃油供应装置CC20102.0L四缸四气阀涡轮增压直喷发动机机械维修手册07.201021-增压1废气涡轮增压器1.1废气涡轮增压器-装配一览第I部分1-至活性碳罐电磁阀-N80-2-增压压力调节单元检查183页拆卸和安装184页3-软管4-增压压力限制电磁阀-N75-5-软管6-螺栓2个3Nm7-软管8-固定夹9-接头10-螺栓3个9Nm11-密封环更换12-螺栓3个7Nm13-涡轮增压器空气循环阀-N249-注意安装位置插图14-密封环更换15-废气涡轮增压器仅可以与排气歧管和压力单元一起更换拆卸和安装179页1废气涡轮增压器173CC20102.0L四缸四气阀涡轮增压直喷发动机机械维修手册07.2010涡轮增压器空气循环阀-N249-的安装位置-注意安装位置-箭头-。A21-10057174修理组21-增压
