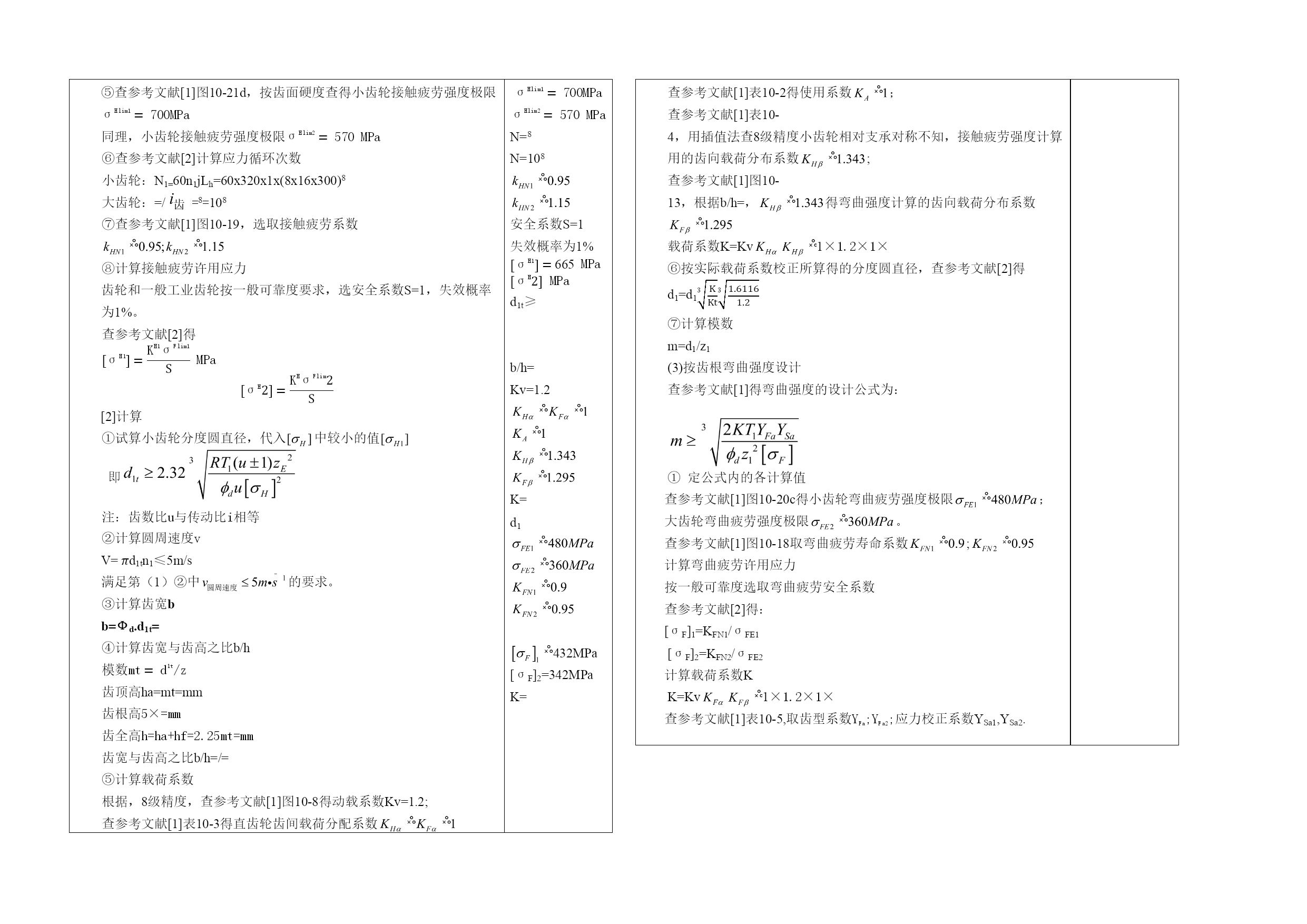

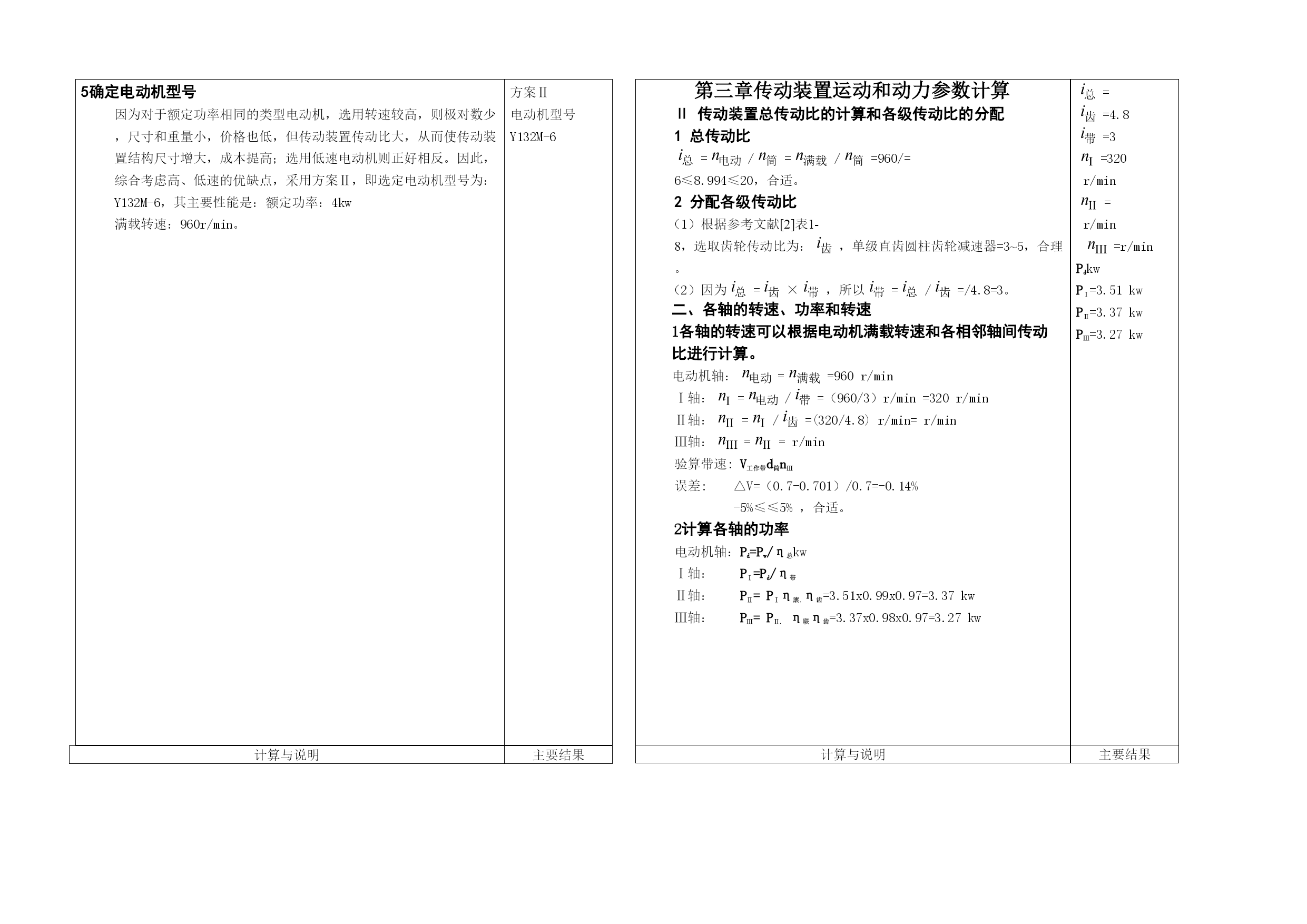

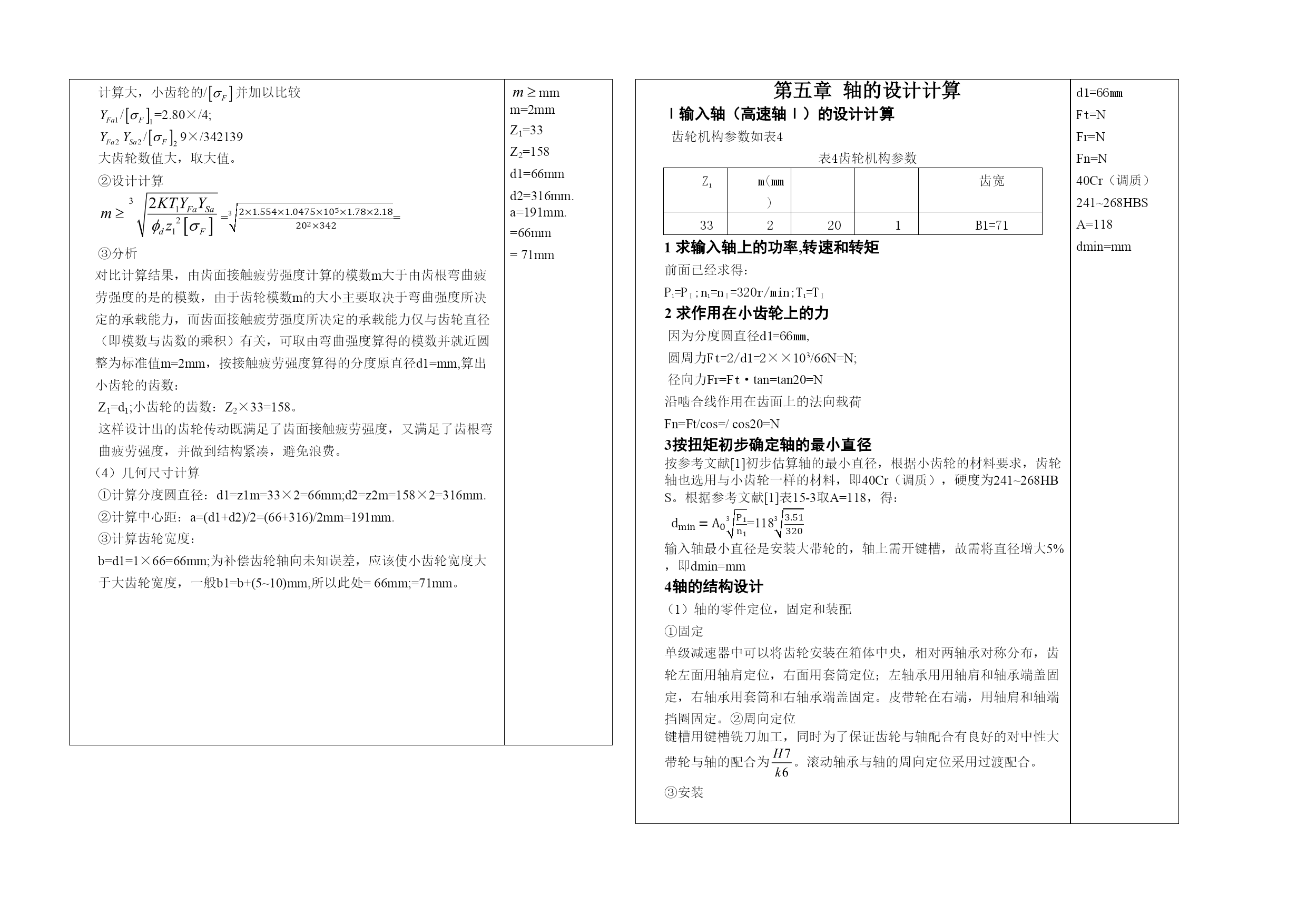

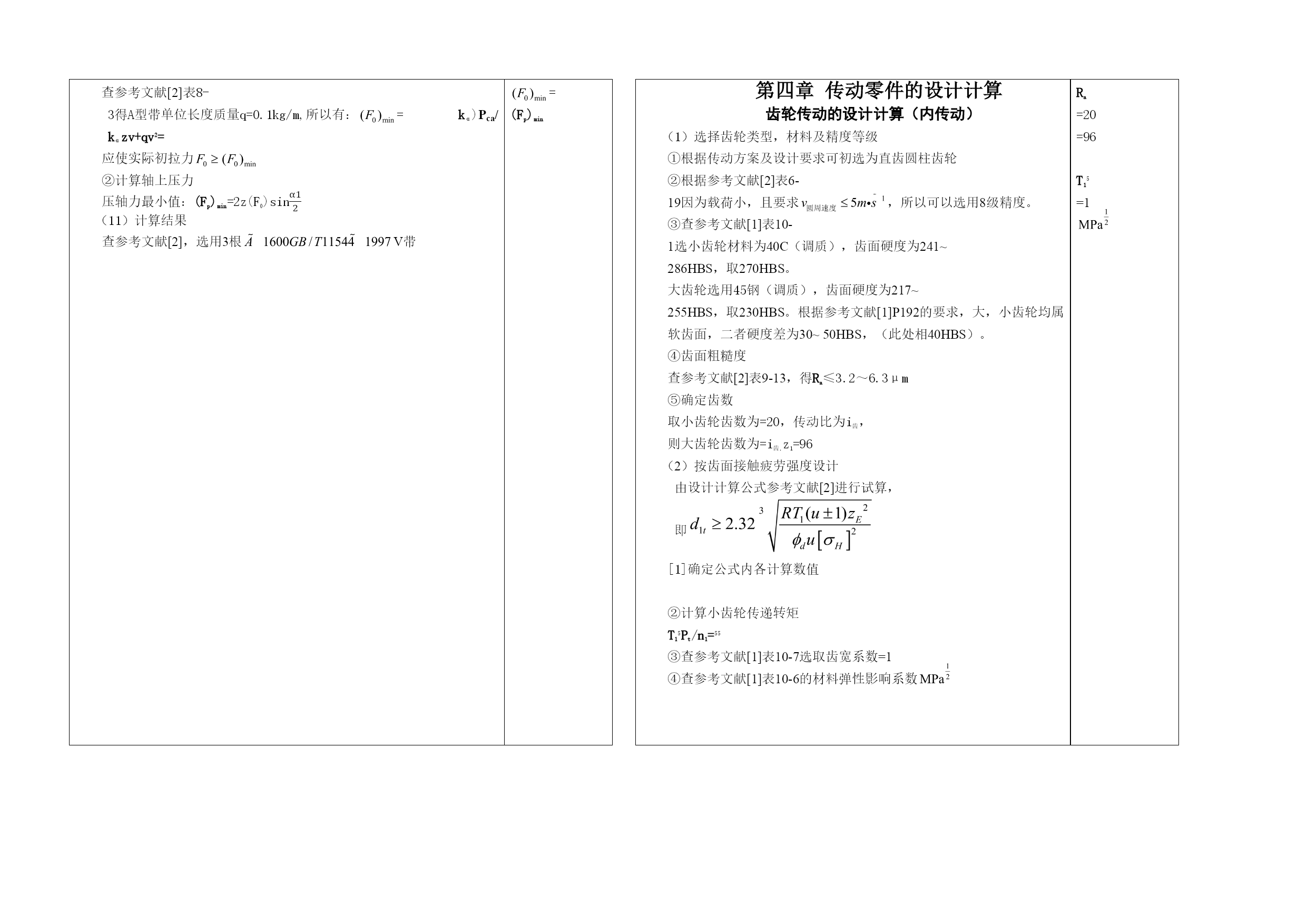

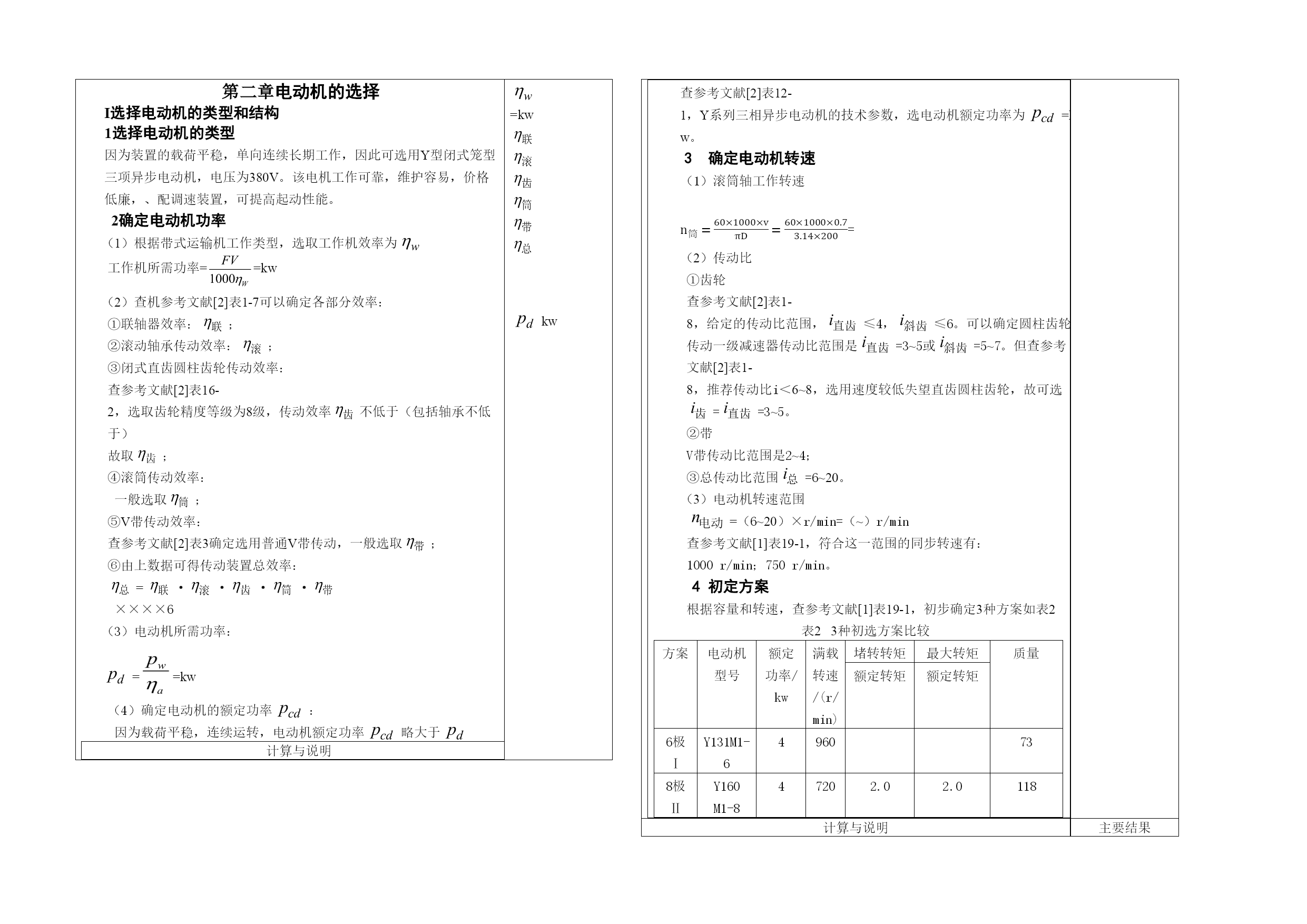

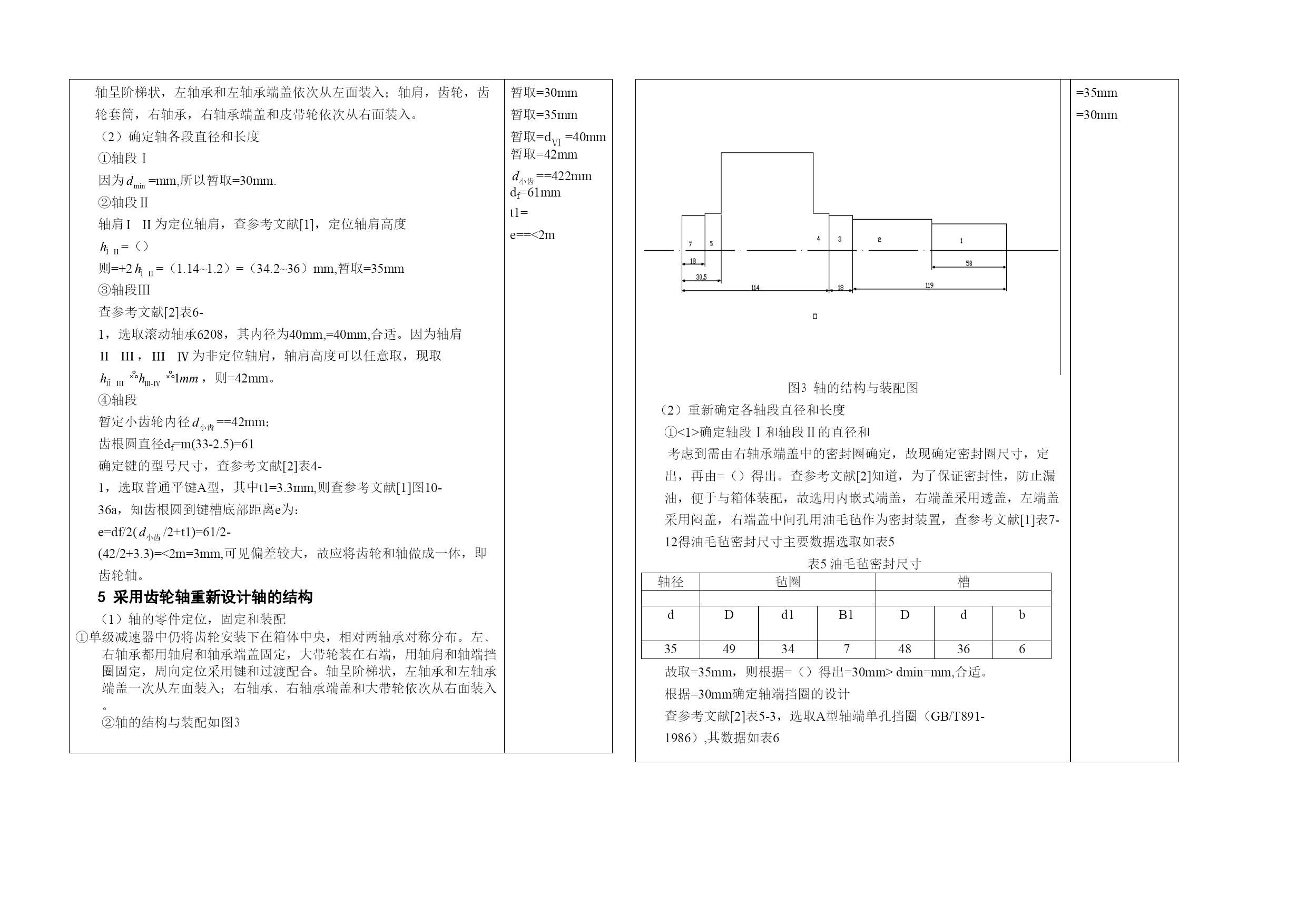

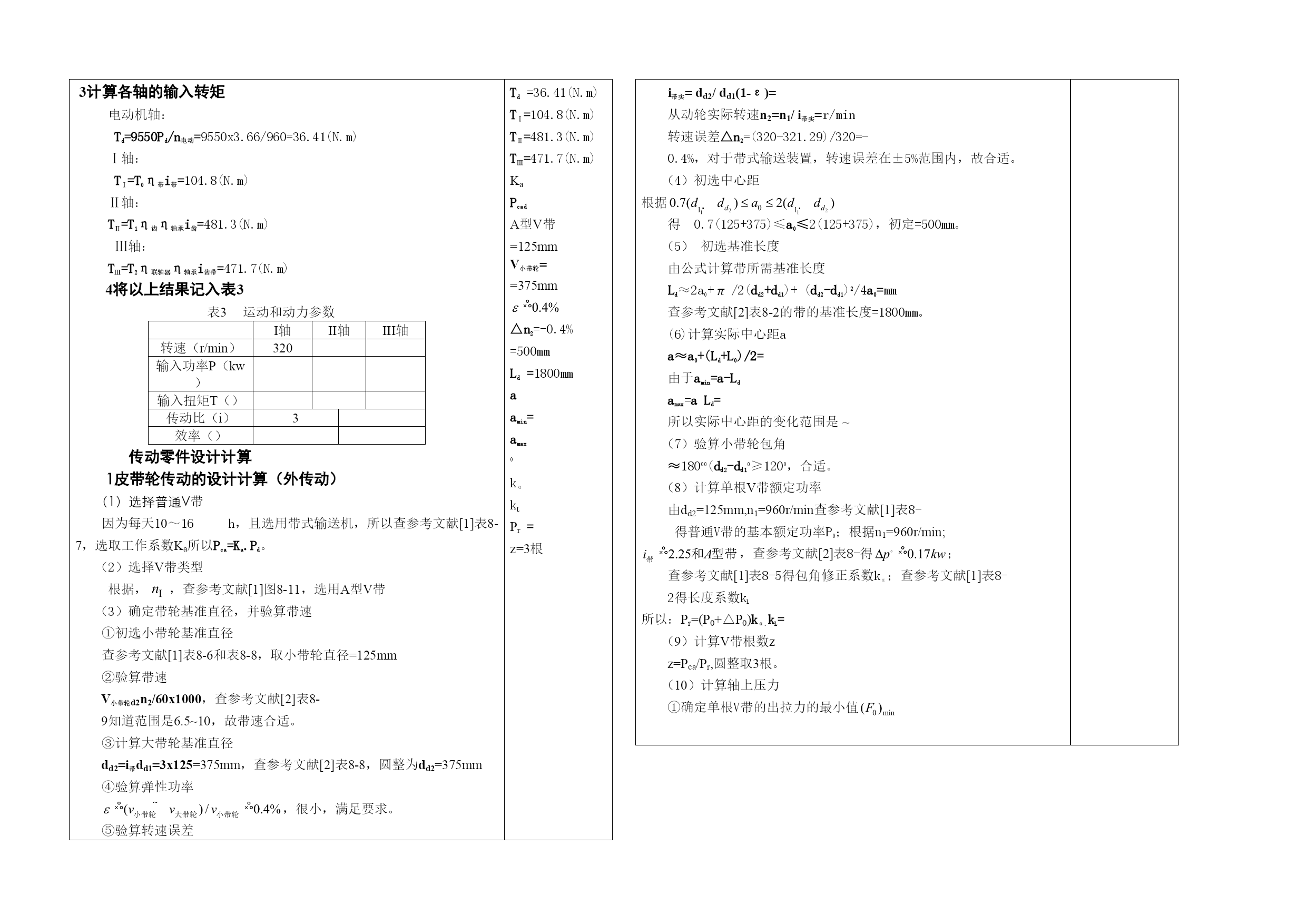

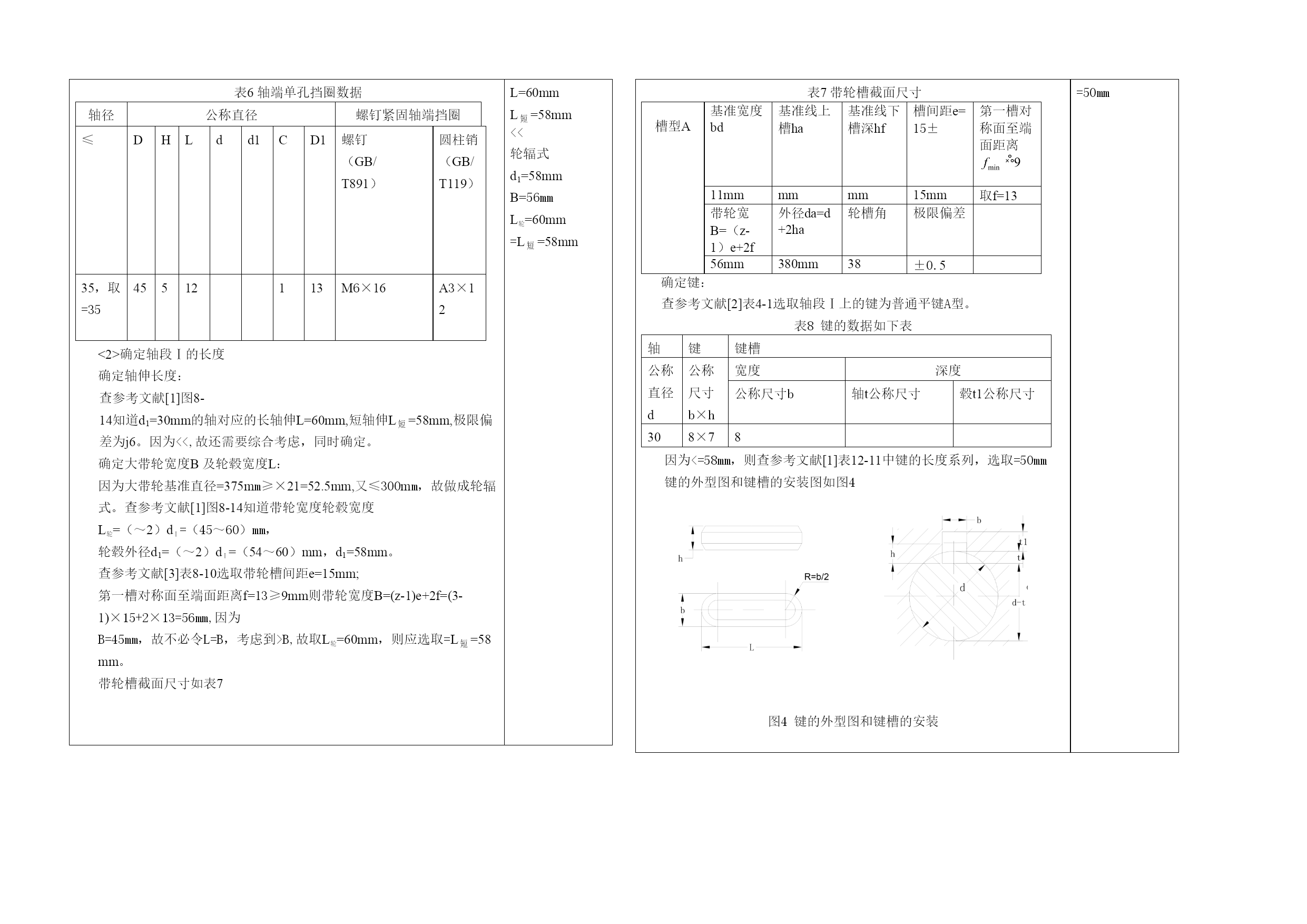

计算说明书设计题目：单级圆柱齿轮带传动（系）院专业机械设计制造及其自动化班设计人：指导老师：年月日XX大学目录设计任务书……………………………………………………………………一、传动方案的拟定及说明…………………………………………………二、电动机的选择……………………………………………………………三、传动装置运动和动力参数计算…………………………………………四、传动零件的设计计算……………………………………………………五、轴的设计计算……………………………………………………………六、滚动轴承的选择及计算…………………………………………………七、键联接的选择及校核计算………………………………………………八、联轴器的选择……………………………………………………………九、润滑与密封………………………………………………………………十、设计小结…………………………………………………………………参考资料………………………………………………………………………《机械设计》课程设计任务书(三)一、设计题目带式输送机传动装置设计。二、工作原理及已知条件工作原理：带式输送机工作装置如下图所示己知条件1.工作条件：两班制，连续单向运转，载荷平稳，室内工作，有粉尘；2.使用寿命：8年（每年300工作日）；3.检修间隔期：四年一次大修，两年一次中修，一年一次小修；4.动力来源：电力，三相交流，电压380／220V5.运输带速度允许误差；±5％；6.一般机械厂制造，小批量生产；7.滚筒中的摩擦力影响已包含在工作力F中了。三、原始数据编号参数2传送带工作拉力F（kN）传送带工作速度v（m/s）滚筒直径D（mm）200四、设计内容1.按照给定的原始设计数据(编号)A2和传动方案(编号)1设计减速器装置；2.传动方案运动简图1张（附在说明书里）；3.完成减速器装配图1张（可计算机绘图，A0或A1）；4.完成二维主要零件图2张（传动零件、轴或箱体，A3或A4）；5.设计说明书1份（正文约20页，6000～7000字）。班级：姓名：指导教师：日期：传动方案拟定及说明1、传动系统的作用及传动方案的特点：机器一般是由原动机、传动装置和工作装置组成。传动装置是用来传递原动机的运动和动力、变换其运动形式以满足工作装置的需要，是机器的重要组成部分。传动装置是否合理将直接影响机器的工作性能、重量和成本。合理的传动方案除满足工作装置的功能外，还要求结构简单、制造方便、成本低廉、传动效率高和使用维护方便。本设计中原动机为电动机，工作机为皮带输送机。传动方案采用了两级传动，第一级传动为带传动，第二级传动为单级直齿圆柱齿轮减速器。带传动承载能力较低，在传递相同转矩时，结构尺寸较其他形式大，但有过载保护的优点，还可缓和冲击和振动，故布置在传动的高速级，以降低传递的转矩，减小带传动的结构尺寸。齿轮传动的传动效率高，适用的功率和速度范围广，使用寿命较长，是现代机器中应用最为广泛的机构之一。本设计采用的是单级直齿轮传动。减速器的箱体采用水平剖分式结构，用HT200灰铸铁铸造而成。2、传动方案的分析与拟定1、工作条件：使用年限8年，工作为两班工作制，载荷平稳，室内工作。2、原始数据：滚筒圆周力F=4500N；带速V=m/s；滚筒直径D=200mm；3、方案拟定：采用Ｖ带传动与齿轮传动的组合，即可满足传动比要求，同时由于带传动具有良好的缓冲，吸振性能，适应大起动转矩工况要求，结构简单，成本低，使用维护方便。计算与说明主要结果第二章电动机的选择=1\*ROMANI选择电动机的类型和结构1选择电动机的类型因为装置的载荷平稳，单向连续长期工作，因此可选用Y型闭式笼型三项异步电动机，电压为380V。该电机工作可靠，维护容易，价格低廉，、配调速装置，可提高起动性能。2确定电动机功率（1）根据带式运输机工作类型，选取工作机效率为工作机所需功率==kw（2）查机参考文献[2]表1-7可以确定各部分效率：①联轴器效率：；②滚动轴承传动效率：；③闭式直齿圆柱齿轮传动效率：查参考文献[2]表16-2，选取齿轮精度等级为8级，传动效率不低于（包括轴承不低于）故取；④滚筒传动效率：一般选取；⑤V带传动效率：查参考文献[2]表3确定选用普通V带传动，一般选取；⑥由上数据可得传动装置总效率：=····××××6（3）电动机所需功率：==kw（4）确定电动机的额定功率：因为载荷平稳，连续运转，电动机额定功率略大于计算与说明主要结果查参考文献[2]表12-1，Y系列三相异步电动机的技术参数，选电动机额定功率为=kw。3确定电动机转速（1）滚筒轴工作转速n筒=60×10
