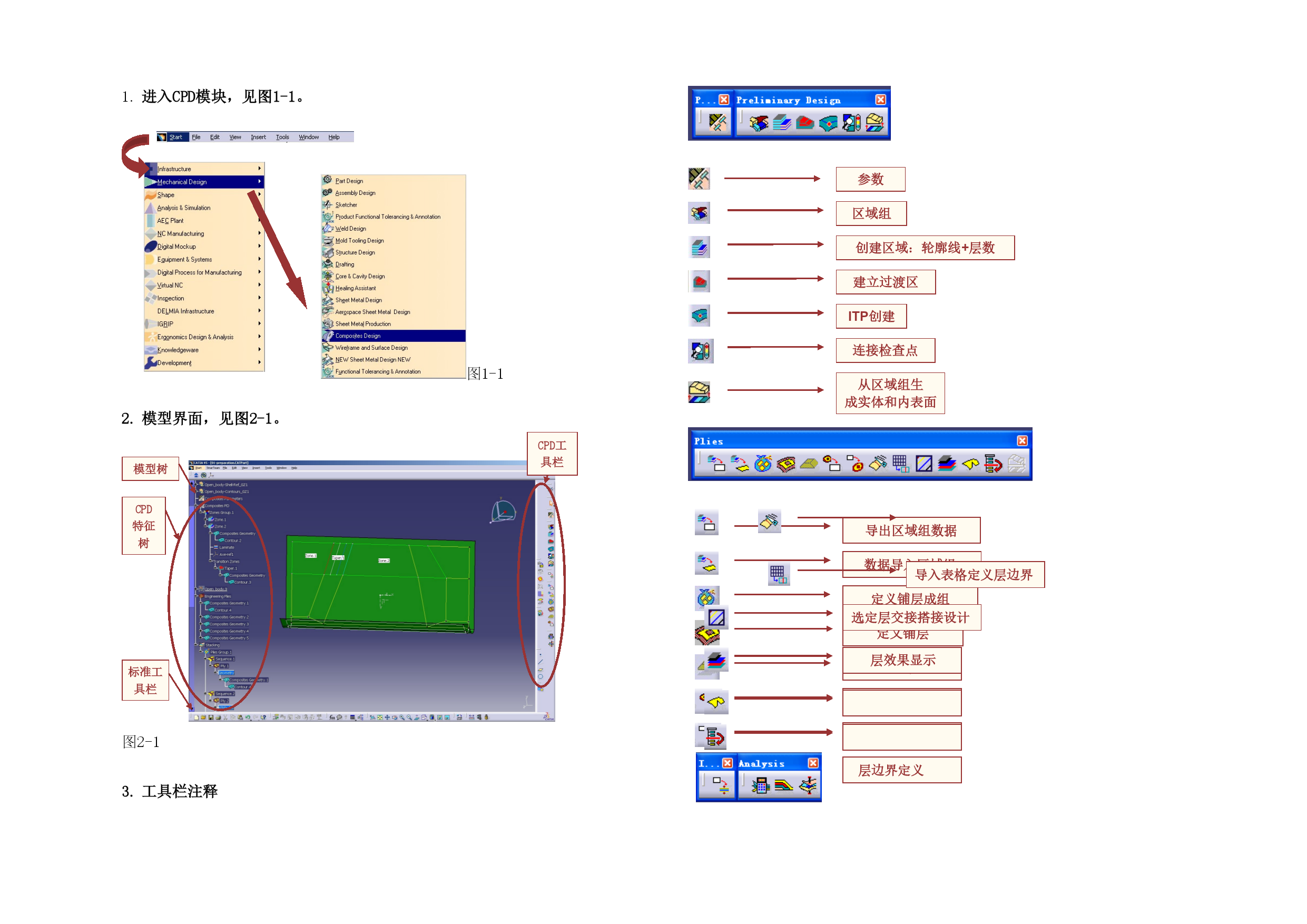

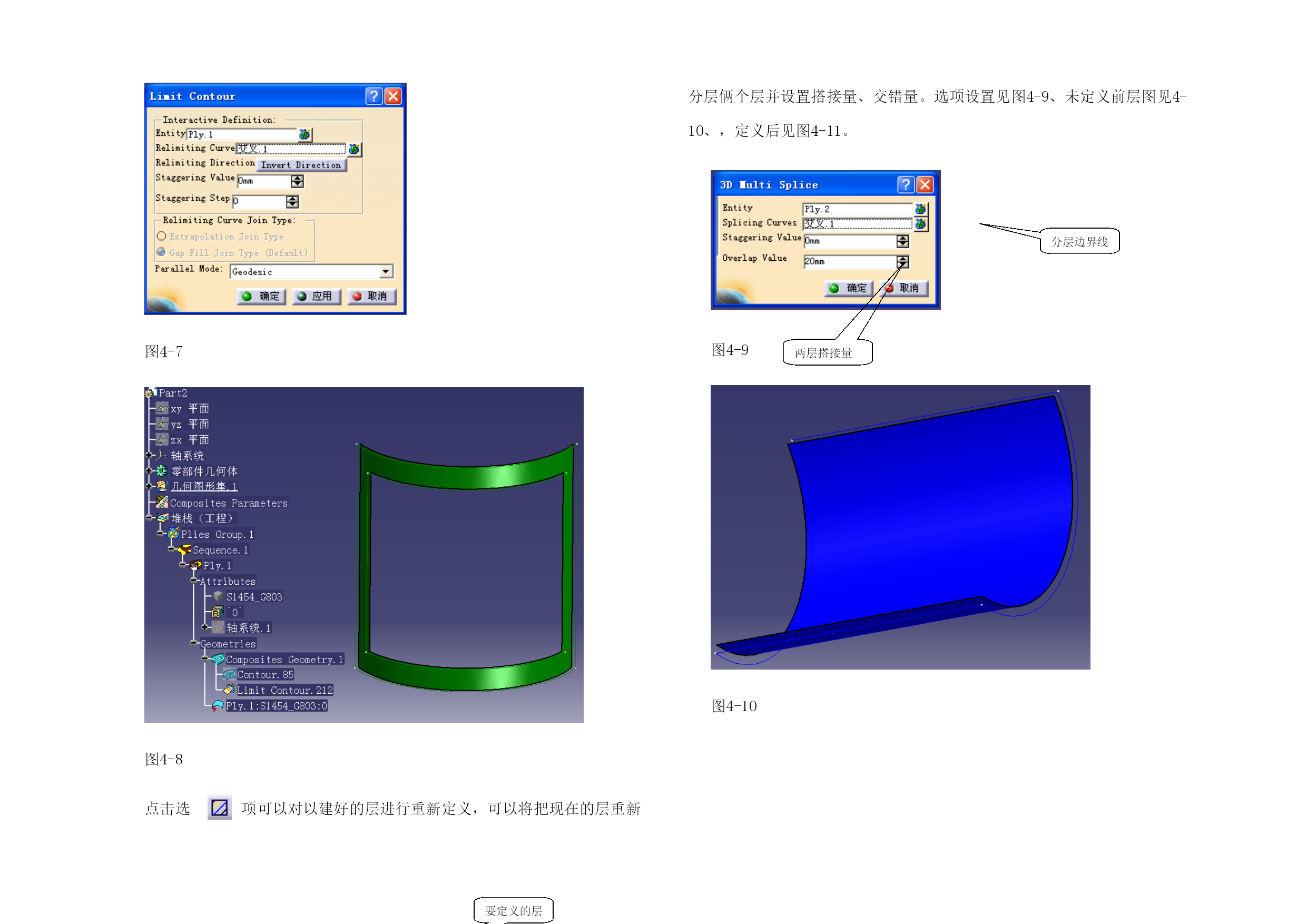

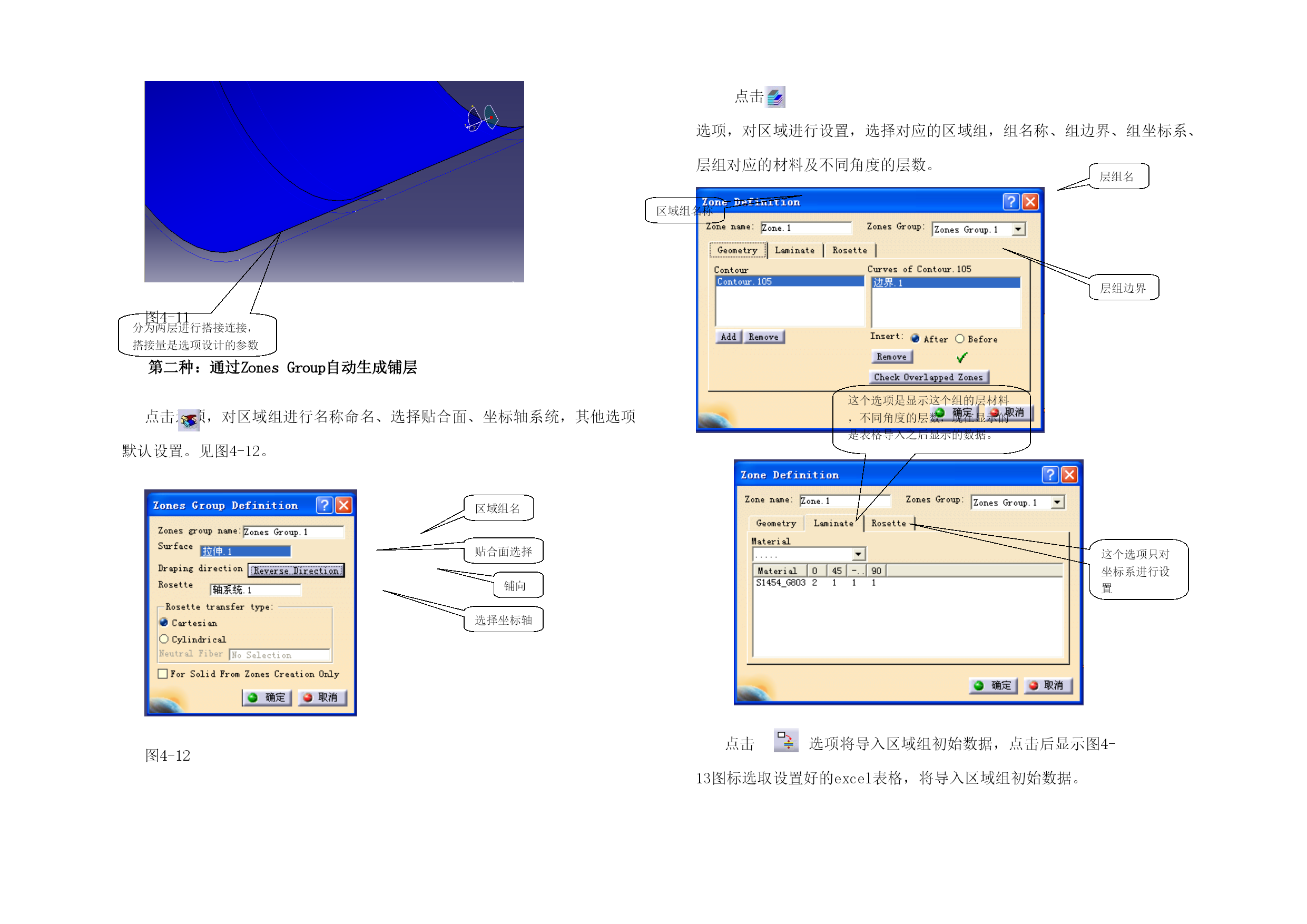

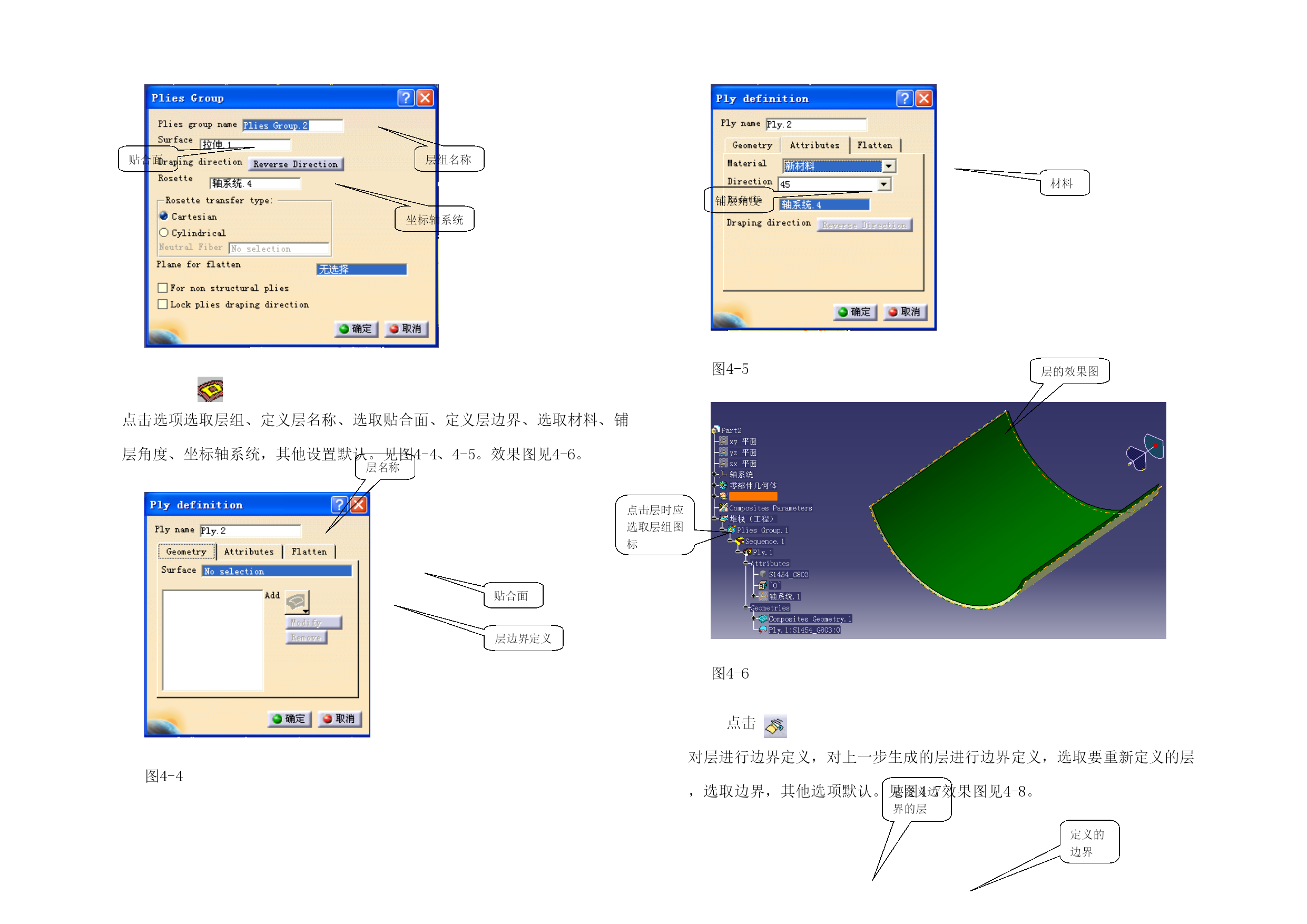

进入CPD模块，见图1-1。图1-1模型界面，见图2-1。CPD工具栏CPD特征树模型树标准工具栏图2-1工具栏注释层边界定义导入层组数据导出层组数据定义蜂窝数据导入区域组定义铺层定义铺层成组导出区域组数据参数创建区域：轮廓线+层数建立过渡区ITP创建区域组从区域组生成实体和内表面连接检查点导入表格定义层边界选定层交接搭接设计层效果显示导入区域组初始数据在初步设计阶段，CATIA复合材料设计（CPD）坐标系所有模型都应建立铺层坐标系；铺层坐标系的X轴方向为纤维纤维纵向（0°方向），XY平面为纤维所在铺层的平面，或曲面的外形切面。如图4-1。图4-1在CATIAV5材料库中无所设计材料特征时，可自行建立自定义材料库，见表1。这里分两种方法介绍层压板建模方法：点击选项建立复合材料参数，根据设计用户的需求，定义复合材料属性，基本参数包括所属材料库、纤维铺设角度。见图4-2材料文件位置可以添加新的角度设计铺层角度图4-2第一种：手动铺层法点击选项，对层组进行名称命名、选择贴合面、坐标轴系统，其他选项默认设置。见图4-3坐标轴系统层组名称贴合面层名称点击选项选取层组、定义层名称、选取贴合面、定义层边界、选取材料、铺层角度、坐标轴系统，其他设置默认。见图4-4、4-5。效果图见4-6。层边界定义贴合面图4-4铺层角度材料图4-5层的效果图点击层时应选取层组图标图4-6要定义边界的层定义的边界点击对层进行边界定义，对上一步生成的层进行边界定义，选取要重新定义的层，选取边界，其他选项默认。见图4-7效果图见4-8。图4-7图4-8要定义的层点击选项可以对以建好的层进行重新定义，可以将把现在的层重新分层俩个层并设置搭接量、交错量。选项设置见图4-9、未定义前层图见4-10、，定义后见图4-11。分层边界线两层搭接量图4-9图4-10分为两层进行搭接连接，搭接量是选项设计的参数图4-11第二种：通过ZonesGroup自动生成铺层点击选项，对区域组进行名称命名、选择贴合面、坐标轴系统，其他选项默认设置。见图4-12。铺向选择坐标轴贴合面选择区域组名图4-12层组边界区域组名称层组名点击选项，对区域进行设置，选择对应的区域组，组名称、组边界、组坐标系、层组对应的材料及不同角度的层数。这个选项只对坐标系进行设置这个选项是显示这个组的层材料，不同角度的层数，现在显示的是表格导入之后显示的数据。点击选项将导入区域组初始数据，点击后显示图4-13图标选取设置好的excel表格，将导入区域组初始数据。铺层角度材料，不同层可以定义不同的材料图4-13层组点击图标将层组数据导出，以便修改，导出格式可以为excel格式，也可导出text格式，我们这里导出text格式。见图4-14。导出文件位置导出对象图4-14点击图标将上一步导出的数据，导入数据至此生成层组。此教程是对复合材料建模生成层的两种方法的简单介绍，可以做出简单的零件。
